New Fanuc A06B-0205-B001 α Series AC Servo Motor untuk Platform CNC yang sudah mapan & Penggantian Poros yang andal

FANUC · AC SERVO MOTOR · α SERIES · Unit baru

Apa yang Anda lihat

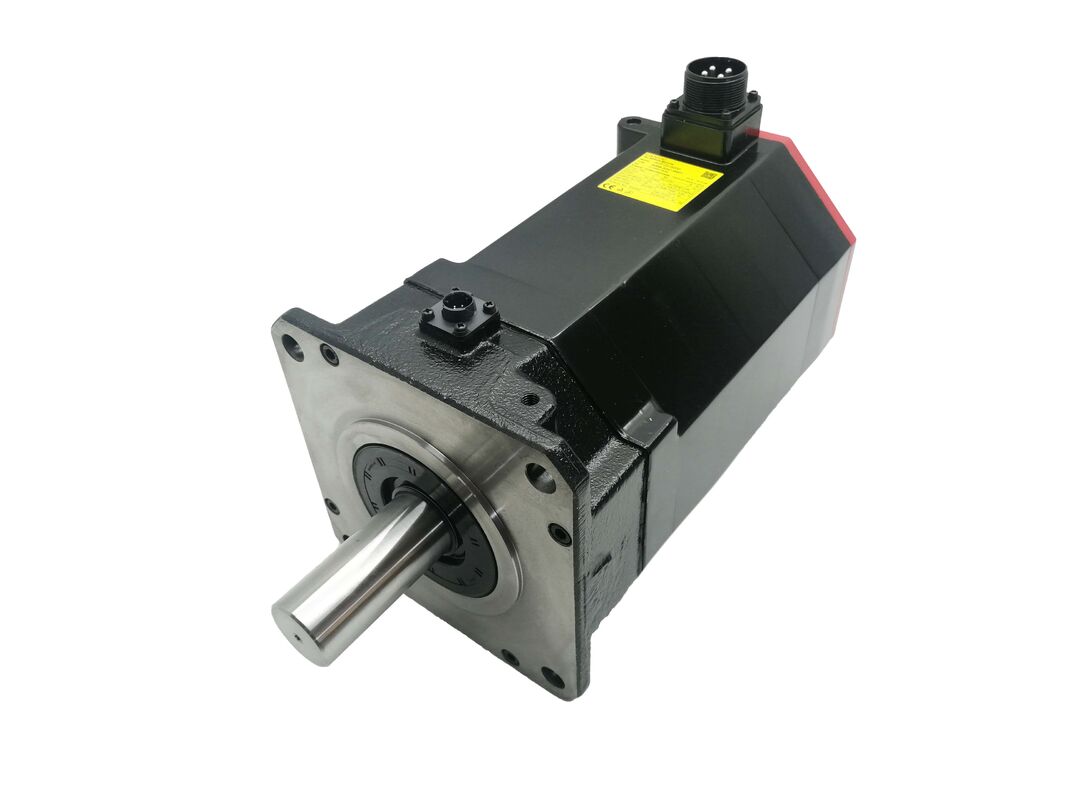

The Fanuc A06B-0205-B001 is a brushless AC servo motor from Fanuc's α series — the generation of Fanuc servo motors that defined the company's AC servo platform across a broad span of CNC machine tool production. Daftar ini adalahunit baru: tidak direnovasi, tidak direnovasi, tidak dibangun kembali dari inti yang digunakan.

Perbedaan ini memiliki berat nyata di dunia pemeliharaan. Motor seri α adalah komponen yang matang dalam setiap ukuran kadang-kadang puluhan tahunKetika sebuah motor gagal pada peralatan itu, keputusan penggantian berujung pada pertanyaan sederhana: apakah Anda ingin unit dengan sejarah layanan yang tidak diketahui, atau yang belum pernah dipasang?Untuk mesin-mesin kritis produksi di mana waktu henti yang tidak direncanakan mahal, jawabannya biasanya jelas.

Penggantinya B001 mendefinisikan spesifikasi encoder dan konfigurasi konektor unit ini.dan apakah motor dipasang langsung ke mesin tanpa modifikasi kabelNomor bagian lengkap

Spesifikasi Utama

Seri α: Tempatnya dalam Sejarah Fanuc dan Strategi Pemeliharaan Anda

Perkembangan servo motor Fanuc telah bergerak melalui beberapa generasi yang berbeda dari servo motor DC awal melalui transisi AC dan ke platform αi dan βi saat ini.Seri α mewakili bab penting dalam sejarah itu: ini adalah lini produk servo AC Fanuc pertama yang sepenuhnya matang, yang digunakan secara skala di seluruh produksi mesin alat CNC global dari akhir 1980-an hingga 1990-an dan ke 2000-an.

Mesin yang dibangun di sekitar motor seri α sekarang sudah memasuki masa pakai mereka.Banyak yang masih memproduksi suku cadang dengan menguntungkan , operasi mesin subkontrak, dan fasilitas komponen otomotif semuanya memiliki peralatan dalam kategori ini.Mengganti mesin fungsional yang masih memiliki toleransi tidak selalu pilihan yang rasional secara ekonomi, terutama ketika alternatifnya adalah pengeluaran modal yang bersaing dengan prioritas lain.

Untuk mesin-mesin tersebut, pasokan motor seri α baru bukanlah suatu keingintahuan ∙ itu adalah sumber daya pemeliharaan yang praktis.nomor bagian yang benar, antarmuka encoder yang benar, geometri konektor yang benar, tidak ada adaptasi yang diperlukan.

Tiga hal mendefinisikan karakteristik operasi motor seri α dalam layanan:

Arsitektur umpan balik coder pulsa.Seri α menggunakan pengkode pulsa Fanuc untuk umpan balik posisi, pengkode digital yang mentransmisikan data posisi ke servo amplifier seri α.Ini adalah arsitektur encoder yang berbeda dari encoder serial yang digunakan dalam seri αi dan βi, dan perbedaannya tidak kosmetik. protokol sinyal coder pulsa, jenis konektor, dan spesifikasi kabel semuanya spesifik seri α.Mereka tidak terhubung silang ke amplifier αi atau βi tanpa perangkat keras konversi, itulah sebabnya pencocokan generasi motor dengan generasi amplifier penting dalam setiap keputusan penggantian atau pengadaan.

Profil keandalan yang terbukti.Seri α telah mengumpulkan sejarah layanan yang sangat besar di seluruh manufaktur global. modus kegagalan, interval pemeliharaan, dan prosedur remanufacturing didokumentasikan dengan baik.Untuk insinyur pemeliharaan yang mengelola armada mesin seri Fanuc α, karakteristik kegagalan motor ini diketahui kuantitas yang menyederhanakan jadwal pemeliharaan pencegahan dan diagnosis pasca kegagalan.

Kondisi unit baru tidak ada sejarah layanan, tidak ada keausan.Sebuah motor remanufactured hanya sebaik membangun kembali itu menerima. bantalan penggantian, kondisi encoder, integritas pengisolasi lilitan ini semua hasil dari proses membangun kembali, bukan jaminan.Unit baru dimulai dengan tidak ada ketidakpastian tersebut. encoder tidak pernah mengalami siklus termal atau getaran dalam operasi.Penggulung tidak terkena kontaminasi atau tekanan termal parsialUntuk aplikasi di mana keandalan kembali ke layanan adalah prioritas, kondisi baru adalah pilihan yang mudah.

Sistem Kompatibilitas & Arsitektur

A06B-0205-B001 beroperasi dalam arsitektur servo drive seri α Fanuc.Ini terhubung ke α seri servo amplifier modul amplifier generasi sebelumnya yang cocok α seri motor pulse coder interface dan spesifikasi konektor daya.

Batas kompatibilitas antara seri α dan platform αi/βi saat ini kuat di tingkat amplifier.yang menggunakan Fanuc serial encoder protokolMenghubungkan motor seri α ke amplifier generasi arus bukanlah konfigurasi yang valid tanpa perangkat keras konversi encoder. Ini adalah perubahan sistem, bukan pertukaran komponen.

Untuk mesin di mana amplifier seri α berfungsi dan motor gagal, sumber A06B-0205-B001 baru adalah jalur pemeliharaan yang benar.Untuk mesin dimana baik motor dan amplifier telah gagal, atau di mana peningkatan kontrol sudah direncanakan, ruang lingkup pekerjaan diperluas ke penggantian sistem penggerak penuh, proyek yang berbeda dengan persyaratan teknik yang berbeda.

Keluarga pengontrol yang menjalankan sistem servo seri α meliputi:Varian yang lebih tua dari Fanuc Seri 0, Seri 15, Seri 16, dan Seri 18 pengontrol CNC dikonfigurasi dengan α seri servo amplifier modul. The specific controller and amplifier pairing in a given machine is defined by the machine builder's original design — confirm the amplifier module type from the machine's electrical documentation before sourcing a replacement motor.

Aplikasi Mesin Tipikal

A06B-0205-B001 ditemukan di berbagai jenis mesin CNC yang dibangun pada sistem servo seri Fanuc α selama tahun produksi platform:

• Pusat pemesinan CNC penggerak poros feed utama X, Y, Z
• Mesin bubut CNC penggerak sumbu longitudinal dan silang geser
• Mesin pengeboran dan penggilingan
• Mesin penggilingan CNC
• Mesin penggilingan dan penggilingan mesin CNC
• Penggerak posisi linier dan putar untuk jalur transfer
• Mesin penggerak poros pemotong plasma dan router CNC format besar
• Posisi pusat pemesinan lima sumbu putar dan sumbu miring
• Pengganti pallet dan pengolahan workpiece otomatisasi

Mengapa Kondisi Penting pada Sourcing Motor Legacy

Pasar motor seri α beroperasi di berbagai kondisi ̇ unit tarik baru-baru ini, yang diproduksi ulang, diperbaiki, dan yang digunakan semuanya hadir dalam rantai pasokan.Memahami apa yang Anda benar-benar membeli hal:

New-old stock (daftar ini):Unit buatan pabrik, tidak pernah dipasang, dalam kondisi asli, integritas mekanik dan listrik penuh.Pilihan yang benar ketika keandalan kembali ke layanan adalah perhatian utama dan anggaran memungkinkan.

Pembuatan ulang:digunakan inti dibangun kembali ke kondisi layak digunakan kualitas bervariasi secara signifikan dari pembangun kembali sebuah membangun kembali dari pusat terkemuka dengan dokumen penggantian bantalan, encoder validasidan pengujian kinerja adalah pilihan yang sahMembangun kembali tanpa dokumentasi apa yang diganti adalah perjudian.

Diperbaiki:Unit yang gagal dengan kesalahan tertentu dikoreksi. Mungkin tidak mengatasi keausan yang mendasarinya yang bukan penyebab kegagalan langsung.Cocok untuk situasi terbatas anggaran di mana ruang lingkup perbaikan didefinisikan dengan jelas dan didokumentasikan.

Tarik yang digunakan:Diambil dari mesin, kondisi tidak diketahui. hanya cocok jika tidak ada yang lain yang tersedia dan risiko kegagalan dini dapat diterima dalam aplikasi.

Untuk sumbu produksi-kritis pada mesin di mana biaya downtime nyata, kondisi baru menghilangkan ketidakpastian yang dibawa oleh kategori lain.

Panduan Praktis untuk Mengganti

Pencocokan nomor bagian adalah prioritas pertama.Suffix B001 adalah spesifikasi fungsional ?? tipe encoder dan konfigurasi konektor.sinyal encoder yang salahKonfirmasi nomor bagian penuh dari nama pelat mesin yang rusak sebelum pengadaan.

Simpan kembali parameter sebelum memulai.Parameter pengendali CNC batas perjalanan poros, pengaturan akselerasi, nilai torsi penjepit, kompensasi reaksi disimpan di pengendali, bukan motor.Salin set parameter penuh sebelum menghapus motor yang gagal. Memulihkan parameter dari cadangan saat ini setelah penggantian motor adalah tugas sepuluh menit. Rekonstruksi mereka dari dokumentasi tidak.

Periksa rangkaian kabel.Pada mesin di mana set kabel motor asli telah digunakan selama sepuluh tahun atau lebih, isolasi kabel encoder, kontak konektor,dan kelangsungan perisai harus diperiksa selama penggantian motorKesalahan encoder yang disebabkan kabel pada motor baru yang baru dipasang adalah skenario diagnostik yang membuat frustrasi yang inspeksi kabel proaktif selama penggantian yang direncanakan sepenuhnya dihindari.

Memverifikasi operasi poros sebelum kembali ke produksi.Setelah pemasangan dan pemulihan parameter, jalankan sumbu secara manual melalui jangkauan perjalanan penuhnya pada kecepatan rendah sebelum beralih ke operasi otomatis.dan tidak adanya alarm umpan balik posisiVerifikasi manual singkat memakan waktu beberapa menit; ia menangkap kesalahan kabel dan ketidakcocokan parameter sebelum menyebabkan kesalahan mesin atau tabrakan selama siklus otomatis.

FAQ

Q1. Servo amplifier apa yang Fanuc A06B-0205-B001 kompatibel dengan?

Hal ini dirancang untuk digunakan dengan Fanuc α seri servo amplifier modul.Motor seri α menggunakan antarmuka pengkode pulsa yang spesifik untuk generasi amplifier seri α dan tidak secara langsung kompatibel dengan amplifier seri Fanuc αi atau βi, yang menggunakan protokol encoder serial yang berbeda.

Q2. Apa keuntungan membeli unit baru dibandingkan yang diproduksi ulang?

Unit baru tidak pernah dipasang atau mengalami tekanan operasional. Bantalan, encoder, dan gulungan semuanya dalam kondisi asli pabrik tanpa akumulasi bekas atau sejarah layanan.Sebuah unit remanufaktur telah dibangun kembali dari inti yang digunakanUntuk poros produksi-kritis di mana keandalan kembali ke layanan penting, kondisi baru menghilangkan ketidakpastian yang dibawa unit remanufaktur.

Q3. Dapatkah A06B-0205-B001 digunakan dengan amplifier Fanuc αi atau βi generasi saat ini?

Tidak sebagai pengganti langsung. antarmuka pengkode pulsa seri α dan antarmuka pengkode serial αi/βi berbeda secara arsitektur.Menghubungkan motor seri α ke amplifier generasi arus tanpa perangkat keras konversi encoder bukanlah konfigurasi yang didukungJika kedua motor dan amplifier membutuhkan penggantian, jalur yang benar adalah upgrade sistem drive penuh, bukan instalasi generasi campuran.

Q4. Apakah akhiran B001 dapat ditukarkan dengan varian akhiran B0xx lainnya pada model dasar yang sama?

Tidak, akhiran menentukan tipe encoder dan konfigurasi konektor.Kode akhiran yang berbeda dalam nomor model dasar yang sama dapat memiliki geometri konektor yang tidak kompatibel atau spesifikasi coder pulsa. Selalu konfirmasi dan sumber dengan nomor bagian lengkap yang tepat dari nama nama mesin asli.

Q5. Apa yang harus dilakukan setelah memasang mesin pengganti sebelum mengembalikan mesin ke produksi?

Kembalikan parameter sumbu pengontrol CNC dari file cadangan yang diambil sebelum penghapusan motor. Kemudian jalankan sumbu secara manual melalui jangkauan perjalanan penuhnya pada tingkat feed rendah,mengkonfirmasi arah perjalanan yang benar, gerak lancar, dan tidak ada alarm yang terkait dengan encoder.
