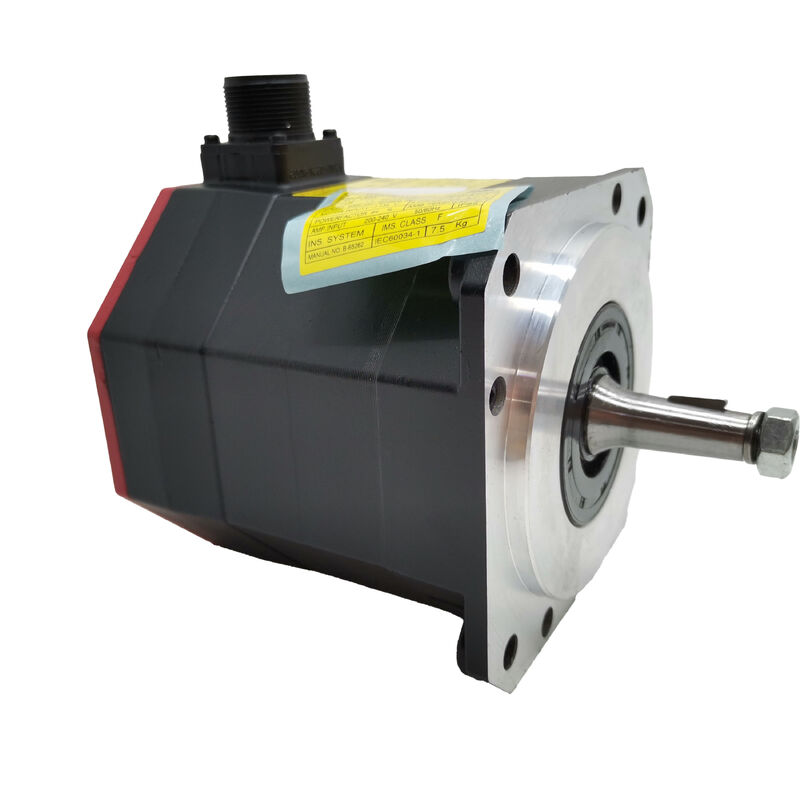

Fanuc AC Servo Motor A06B-0223-B000 A06B0223B000 AO6B-O223-BOOO

Nomor Bagian:A06B-0223-B000

Juga dicari sebagai:A06B0223B000, Fanuc A06B-0223-B000, FANUC A06B0223B000

Motor model:αiF 4/5000

Klasifikasi:Fanuc Alpha iF Series AC Brushless Servo Motor 4 Nm Stall Torque, 5.000 rpm, Taper Shaft dengan Kunci, Tanpa Rem, Absolute A1000 Pulse Coder, IP65

PeraturanFanuc A06B-0223-B000adalah αiF 4/5000 AC servo motor motor kelas menengah yang mampu dari seri alpha iF Fanuc yang muncul pada berbagai alat mesin yang dikendalikan Fanuc.4 Nm torsi stall, a5,000 rpm kecepatan nominal, dan aporos kerucut dengan kuncisebagai standar, motor ini mencakup persyaratan kinerja poros input CNC ringan hingga menengah di pusat pemesinan format kecil dan menengah, pusat pemutar, dan mesin pengeboran.

Tiga hal mendefinisikan konfigurasi.poros kerucutmemberikan antarmuka yang tepat dan berpusat pada diri sendiri yang dibutuhkan oleh servo coupling mesin alat.Alpha i A1000 absolute pulse coderdi 1,000,000 denyut per putaran berarti mesin tahu persis di mana ia adalah daya instan datang pada tidak ada siklus homing diperlukan.Pengakhiri B000mengkonfirmasi tidak ada rem elektromagnetik, yang merupakan pilihan yang benar untuk sumbu horizontal yang memegang posisi melalui Fanuc servo lock saat diam.

Penunjukan αiF menempatkan motor ini dalam kategori tertentu dalam jajaran motor servo Fanuc."4" dalam nama model adalah torsi stall dalam Newton-meter torsi maksimum yang didukung motor pada kecepatan nol sebelum mencapai batas termal. "5000" adalah kecepatan nominal dalam rpm. bersama-sama, mereka mendefinisikan amplop kerja motor.

Empat Newton-meter torsi stall menangani fase kecepatan rendah, beban tinggi dari siklus pemesinan ¢ deep drilling passes, heavy facing cuts, sustained feed under cutting load.Pada sekrup bola pitch 4mm pada efisiensi 90%, 4 Nm menahan sekitar 5,6 kN gaya aksial pada kecepatan rendah. itu anggaran yang realistis untuk pusat pemesinan pusat pemesinan kecil hingga menengah yang membawa massa meja dan benda kerja yang sedang.

Kecepatan nominal 5.000 rpm adalah di mana motor ini membedakan dirinya dari 4.000 rpm motor yang mendominasi keluarga kelas menengah αiS. pada 5.000 rpm pada sekrup bola pitch 4mm,sumbu bergerak dengan kecepatan 20 m/menit dalam kopling langsung cukup cepat untuk membuat cepat melintasi benar-benar cepat pada mesin kompakUntuk mesin yang lebih kecil di mana waktu siklus adalah perhatian kompetitif dan perjalanan sumbu pendek, bahwa kecepatan traversal memiliki nilai produksi.

Kombinasi ini 4 Nm kemampuan kekuatan berkelanjutan, 5.000 rpm kecepatan traversal, 1,4 kW output nominal cocok dengan persyaratan kinerja dari populasi luas sumbu feed mesin alat CNC.Bukan kebetulan bahwa seri A06B-0223 muncul pada berbagai macam peralatan.

Poros kerucut pada A06B-0223-B000 adalah konfigurasi poros Fanuc standar untuk poros servo mesin alat,dan memahami apa yang dikirimkan membantu menjelaskan mengapa itu ditentukan sebagai default daripada poros lurus.

Sebuah poros kerucut adalah kerucut yang dihancurkan dengan tepat, disesuaikan dengan lubang yang sesuai di hub kopling atau perakitan kopling sekrup bola.Ketika hub ditarik ke kerucut dengan baut tarik melalui benang ujung poros, geometri kerucut pusat hub secara otomatis motor dan poros poros digerakkan sejajar dengan toleransi geometris yang ketat tanpa penyesuaian.Kunci di poros kunci kemudian mentransmisikan torsi secara mekanis, independen dari gaya penjepit aksial.

Hal ini penting karena dua alasan praktis. Pertama, keselarasan poros yang tepat pada saat pemasangan mengurangi beban radial pada bantalan depan motor dan menghindari pengenalan reaksi balik ke poros.ketika motor dihapus untuk layanan dan dipasang kembali atau diganti dengan unit baru kerucut memastikan kursi pengganti identik dengan yang asli tanpa berkilau atau verifikasi keselarasanUntuk produsen mesin alat yang merancang mount motor, standardisasi poros kerucut berarti hub kopling yang sama bekerja di semua motor dalam keluarga αiS/αiF pada ukuran bingkai tertentu.

Kunci yang disertakan sangat penting. tanpa itu semua transmisi torsi akan bergantung pada gesekan clamp kerucut saja,yang tidak memadai di bawah pembalikan siklus dan beban kejut yang dialami poros pengolahanKombinasi kunci-dan-taper secara mekanis kuat di seluruh umur operasi motor.

Penunjukan B000 berarti motor ini tidak membawa rem elektromagnetik. Posisi di tempat istirahat dipertahankan oleh servo lock dari Fanuc αi servo amplifierA1000 pulse coder terus memantau sudut poros pada 1,000,000 menghitung per putaran, dan amplifier memberikan arus koreksi untuk menahan nol setelah kesalahan.

Pada sumbu horisontal, penggerak meja X dan Y, umpan pelana, dan sumbu pengangkut yang membentuk sebagian besar aplikasi servo mesin alat, ini sepenuhnya memadai.sumbu tidak melayang, dan koordinat mesin tetap berlaku di setiap periode istirahat saat daya dihidupkan.

Tidak ada sirkuit rem 24V DC untuk kabel di panel, tidak ada relay rem untuk menentukan dan memasang,tidak ada waktu pelepasan rem untuk diprogram ke dalam urutan startup CNCPada mesin dengan delapan atau sepuluh sumbu servo, penyederhanaan itu bertambah.

Ketika sumbu mesin memiliki komponen beban gravitasi sumbu Z vertikal yang membawa massa kepala spindle,input miring dengan komponen berat di sepanjang arah sumbuDalam seri A06B-0223, mesin penggerakB400(aksel lurus halus, rem 24V) danB500B000 adalah spesifikasi yang benar dan disukai untuk sumbu horizontal.

Encoder yang dipasang pada A06B-0223-B000 adalahAlpha i A1000Fanuc serial absolut encoder pada 1,000"A" adalah apa yang penting: ini adalah encoder absolut, bukan tambahan satu.

• Absolute berarti tidak ada homing:Setiap kali Fanuc CNC power up, αi servo amplifier membaca data posisi A1000 segera. encoder mempertahankan multi-turn count melalui acara power off,didukung oleh baterai di servo amplifier atau unit baterai kabinet CNC. CNC menetapkan koordinat mesin dari setiap sumbu pada daya tanpa gerakan sumbu. pada mesin dengan beberapa sumbu servo,ini menghilangkan urutan homing yang berpotensi panjang dan mendapatkan mesin ke dalam produksi dalam hitungan detik daripada menit.
• Satu juta denyut per putaran:Pada jam 1,000,000 menghitung per putaran pada sekrup bola pitch 4 mm, setiap jumlah encoder sesuai dengan 4 nanometer perpindahan linier.Fanuc servo lingkaran posisi menutup pada resolusi ini cukup halus untuk sub-mikron repeatability posisi yang presisi pusat pemesinan CNC iklan. Lingkaran umpan balik kecepatan menggunakan resolusi yang sama halus untuk menghasilkan lancar, riak bebas output kecepatan pada setiap tingkat feed dari lulus akhir paling lambat untuk traverse tercepat maksimum.
• Baterai cadangan:Penghitung absolut multi-putaran dipertahankan melalui power-off oleh baterai cadangan di Fanuc αi servo amplifier.Baterai yang habis terisi sepenuhnya mengatur ulang jumlah putaran dan membutuhkan siklus referensi-kembali sebelum mesin dapat melanjutkan produksi ∙ gangguan yang sepenuhnya dicegah dengan penggantian baterai yang tepat waktu.

B000 adalah garis dasar bersih √ poros kerucut, tidak ada rem, pengkode absolut.

A06B-0223-B000 beroperasi denganServo amplifier seri Fanuc αi (αiSV) αiSV 4 atau αiSV 8 tergantung pada konfigurasi sumbu mesin dan kebutuhan arus puncak.didukung oleh semua penguat generasi αi.

Platform CNC yang kompatibel:Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, dan 32i.

Motor ini tidak kompatibel dengan amplifikasi seri α atau αC generasi pertama yang lebih tua yang menggunakan antarmuka encoder yang berbeda, juga tidak kompatibel dengan drive seri Fanuc β.

Saat memasang A06B-0223-B000 sebagai pengganti, pastikan parameter sumbu CNC diatur ke tipe motor αiF 4/5000 dari database parameter servo Fanuc.Parameter tipe motor yang salah menghasilkan kinerja servo yang tidak stabil atau kesalahan amplifier saat memulai.

• Bagian-bagian dari mesin pemotong CNC:X dan Y meja dan saddle drive pada pusat pengolahan vertikal mulai dari pabrik meja kompak untuk mesin format menengah dengan tabel hingga 500 × 400 mm.Torsi stall 4 Nm menangani massa meja yang wajar dan beban pemotonganKecepatan nominal 5.000 rpm menyediakan kecepatan cepat yang cepat pada mesin yang biasanya beraksi pendek ini.
• Mesin pemotong mesin CNC:Penggerak gerbong sumbu Z dan penggerak geser silang sumbu X pada pusat pemutar CNC yang kompak di mana antarmuka poros kerucut terhubung langsung ke kopling sekrup bola, dan000 rpm rating memberikan pelayaran cepat di seluruh kisaran diameter workpiece.
• Mesin pengeboran CNC:sumbu posisi X-Y pada pusat pengeboran CNC dan mesin tapping di mana kecepatan antara lokasi lubang mendorong waktu siklus.mengurangi waktu penempatan antara lubang yang terkumpul di seluruh benda kerja penuh.
• Penggerak poros robot Fanuc:Pilih sendi robot Fanuc dan poros penentuan posisi menggunakan amplifier seri αi menentukan motor seri αiF.Antarmuka poros kerucut dan encoder mutlak A1000 cocok untuk aplikasi robot di mana retensi posisi yang akurat melalui peristiwa mati adalah persyaratan fungsional.
• Automasi platform Fanuc αi umum:Setiap sistem otomatisasi yang dilengkapi dengan penguat Fanuc αi yang membutuhkan kekuatan servo 4 Nm hingga 5.000 rpm, dengan output poros kerucut, umpan balik posisi absolut,dan dukungan database parameter Fanuc yang didirikan.
