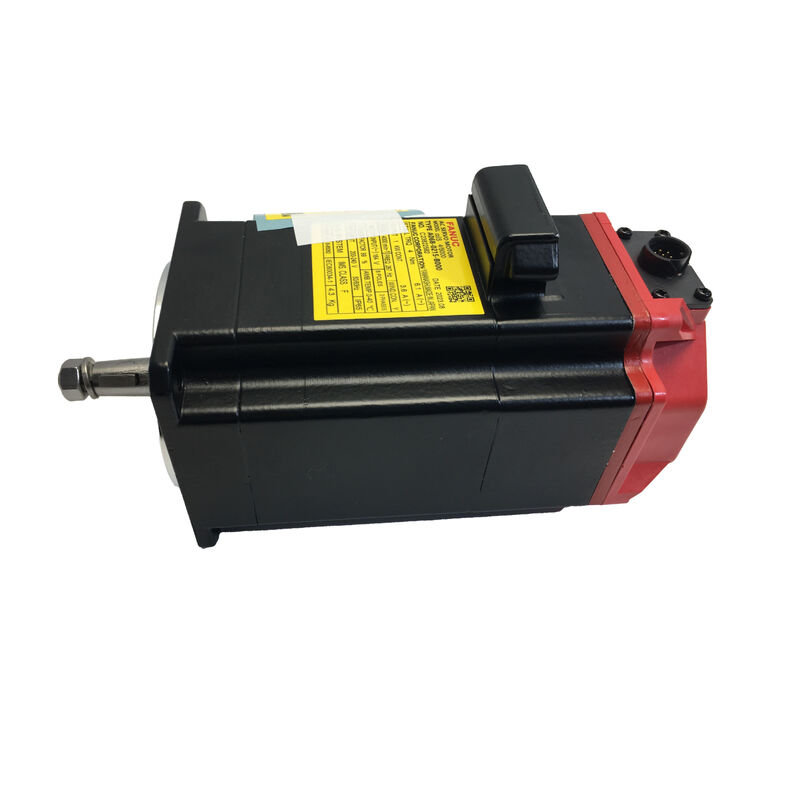

FANUC A06B-0232-B100 Motor Servo AC — αiS 8/6000 | 2,2 kW | 8 Nm | 6.000 rpm | αiA 1000 Pulsecoder | IP65 | 200V

Spesifikasi Singkat

Apa yang Dirancang untuk Dilakukan oleh αiS 8/6000

Kecepatan adalah karakteristik penentu dari αiS 8/6000. Sementara motor αiS kecepatan menengah FANUC dalam kelas 8 Nm mencapai puncak pada 3.000 atau 4.000 rpm, A06B-0232-B100 memiliki rating hingga 6.000 rpm berkelanjutan — dua kali kecepatan servo konvensional pada output torsi yang setara. Kombinasi tersebut menempatkan motor ini di zona aplikasi yang spesifik dan menuntut: sumbu umpan kecepatan tinggi pada pusat pemesinan CNC di mana pergerakan cepat perlu cepat dan dikontrol secara presisi, dan di mana servo harus bertransisi dengan mulus dari pergerakan cepat dengan kecepatan penuh ke pemotongan umpan yang presisi tanpa kehilangan akurasi posisi.

Penunjukan αiS menandakan posisi motor ini dalam hierarki produk FANUC. Seri Alpha iS adalah lini motor servo standar industri FANUC, dibangun untuk integrasi dengan sistem CNC FANUC (Seri 16i, 18i, 21i, 30i, 31i, 32i dan 0i) dan dirancang di sekitar modul penguat servo αi FANUC. Setiap spesifikasi — antarmuka pulsecoder, set parameter motor, pencocokan drive — disetel dalam ekosistem tertutup FANUC di mana CNC, penguat, dan motor direkayasa sebagai sistem, bukan dirakit dari vendor terpisah.

8 Nm pada 6.000 rpm — Segitiga Kinerja

Pemilihan motor servo melibatkan pertukaran tiga arah antara torsi, kecepatan, dan ukuran rangka. Motor yang menghasilkan torsi tinggi pada kecepatan tinggi dalam bodi yang ringkas melakukan sesuatu yang menuntut secara mekanis, dan αiS 8/6000 melakukannya tanpa beralih ke rangka yang lebih besar.

8 Nm torsi stall mendefinisikan apa yang dapat didorong oleh sumbu — gaya berkelanjutan yang tersedia di seluruh rentang kecepatan penuh. Ini adalah nilai yang menentukan apakah motor dapat menggerakkan beban melalui operasi pemotongan tanpa kelebihan panas termal.

6.000 rpm adalah kecepatan berkelanjutan terukur. Pada kecepatan itu, motor menghasilkan 2,2 kW daya mekanik berkelanjutan — cukup untuk sumbu umpan pusat pemesinan kecepatan tinggi, penggerak pergerakan cepat, dan sumbu apa pun di mana kecepatan pergerakan adalah parameter produktivitas mesin secara langsung.

Arus puncak pada 80 A — batas arus sesaat yang dapat disuplai oleh penguat — menentukan otoritas akselerasi motor. Arus puncak tinggi berarti eksekusi profil kecepatan yang tajam: motor mencapai kecepatan target dengan cepat, stabil tanpa overshoot, dan pulih dari gangguan beban dalam jendela kesalahan pelacakan yang ketat. Inilah yang membuat perbedaan antara servo yang menahan posisi pada kecepatan umpan tinggi dan servo yang mengakumulasi kesalahan pelacakan di bawah beban.

αiA 1000 Pulsecoder: Fondasi Umpan Balik

Setiap A06B-0232-B100 dikirimkan dengan αiA 1000 pulsecoder FANUC yang terpasang di bodi motor. Ini adalah pulsecoder serial inkremental standar yang digunakan di seluruh lini motor αiS FANUC — 1.000.000 pulsa posisi per revolusi yang ditransmisikan melalui antarmuka umpan balik serial kecepatan tinggi FANUC ke penguat servo αi.

Pulsecoder berkomunikasi tidak hanya posisi, tetapi juga suhu motor dan status kesalahan internal melalui tautan serial yang sama. Alarm termal, kesalahan encoder, dan kejadian kecepatan berlebih semuanya dilaporkan kembali melalui antarmuka pulsecoder ke CNC — mesin tidak memerlukan pengkabelan sensor terpisah untuk mendeteksi kondisi kesalahan motor. Integrasi itu tidak kebetulan; itu adalah prinsip desain inti dari sistem αi FANUC, di mana visibilitas diagnostik ke setiap komponen dibangun di dalamnya daripada ditambahkan.

Untuk mesin dengan banyak sumbu, antarmuka αiA 1000 yang terstandarisasi di semua motor dalam seri αiS berarti keluarga kabel encoder yang sama (seri FANUC A66L-0001) dan set parameter yang sama berlaku terlepas dari ukuran motor — menyederhanakan manajemen suku cadang dan mengurangi jumlah variabel konfigurasi dalam sistem multi-sumbu.

Rumah IP65 — Disegel untuk Lingkungan CNC

A06B-0232-B100 memiliki penutup berperingkat IP65: sepenuhnya kedap debu dan tahan terhadap semprotan air dari arah mana pun. Motor servo kecepatan tinggi menghasilkan panas pada bantalan dan lilitannya. Di lingkungan mesin perkakas di mana cairan pendingin disemprotkan secara aktif, partikel logam ada di udara, dan kabut pelumas ada di seluruh zona kerja, kualitas penyegelan rumah motor bukanlah spesifikasi sekunder — itu menentukan masa pakai.

Pada 10 kg, motor ini ringkas untuk kelas outputnya. Poros lurus memungkinkan kopling langsung ke ball screw dan puli sabuk menggunakan kopling standar FANUC tanpa elemen adaptor. Tidak ada keyway pada spesifikasi poros B100 berarti kopling bergantung pada koneksi tipe klem — yang benar untuk aplikasi servo di mana frekuensi pembalikan yang tinggi dari sumbu umpan CNC membuat gesekan mekanis menjadi perhatian dengan antarmuka berkey.

Integrasi Sistem: Penguat Servo αi FANUC

A06B-0232-B100 beroperasi dalam sistem penguat servo αi FANUC — modul servo seri A06B-6096, A06B-6114, dan A06B-6117 (SVM — Servo Module) yang digunakan dalam arsitektur kabinet catu daya/penguat FANUC dengan kombinasi PSM (Power Supply Module) dan SVM.

Pada 2,2 kW berkelanjutan dengan permintaan arus puncak 80 A, motor menggerakkan pada tingkat yang berada dalam jangkauan modul servo sumbu tunggal dan ganda 20i dan 40i FANUC. Pemilihan penguat spesifik bergantung pada generasi sistem CNC, jumlah total sumbu, dan kapasitas PSM di kabinet — parameter yang ditentukan oleh desain asli pembuat mesin perkakas daripada motor saja.

Motor αiS FANUC direkayasa untuk pengenalan parameter langsung: CNC membaca model motor dari pulsecoder dan secara otomatis memuat parameter gain yang benar. Pada sistem yang dikonfigurasi dengan benar, mengganti A06B-0232-B100 yang rusak dengan unit baru tidak memerlukan entri parameter manual — sistem mengidentifikasi ulang motor saat startup dan memuat parameter drive secara otomatis.

Di Mana Motor Ini Ditemukan

Sumbu umpan pusat pemesinan CNC — pusat pemesinan vertikal dan horizontal berkecepatan tinggi di mana pergerakan cepat pada 6.000 rpm memungkinkan pemosisian cepat antar pemotongan, dan di mana torsi berkelanjutan 8 Nm menopang kecepatan umpan melalui lintasan pemesinan yang agresif.

Mesin bor dan ketuk kecepatan tinggi — mesin yang dioptimalkan siklusnya di mana rasio waktu pergerakan cepat terhadap waktu pemotongan sangat penting untuk throughput suku cadang, dan di mana kemampuan sumbu umpan 6.000 rpm secara langsung mengurangi waktu non-pemotongan per suku cadang.

Sumbu mesin gerinda presisi — baik penggerak meja maupun input kepala gerinda pada gerinda permukaan dan silinder presisi, di mana kombinasi kecepatan tinggi untuk pemosisian dan torsi kecepatan rendah yang stabil untuk kenaikan input halus adalah persyaratan yang menentukan.

Indeksasi turret dan penggerak sumbu pusat pembubutan — sumbu Z dan X pada mesin bubut CNC berkecepatan tinggi di mana pemosisian ulang cepat antar perubahan alat dan lintasan pemotongan adalah parameter produktivitas langsung.

Sumbu mesin Wire EDM dan die-sinking EDM — sumbu presisi di mana kemampuan kecepatan tinggi 6.000 rpm memungkinkan pergerakan kasar yang cepat sementara torsi 8 Nm menopang persyaratan kontrol umpan EDM presisi dengan kecepatan konstan dan gaya konstan.

Konteks Varian A06B-0232-B100

Penunjukan B100 dalam sistem nomor suku cadang FANUC mengidentifikasi ini sebagai konfigurasi poros lurus, standar, tanpa rem, pulsecoder αiA 1000 dari bodi motor αiS 8/6000. Varian akhiran lain dari motor yang sama meliputi:

• A06B-0232-B400 — dengan rem elektromagnetik DC 24V
• A06B-0232-B200 — poros tirus, tanpa rem
• A06B-0233-B100 — αiS 8/6000HV (sistem kelas 400V, pasokan 400/480V)

A06B-0232-B100 adalah konfigurasi standar 200V, tanpa rem, poros lurus — varian yang paling umum ditentukan untuk sumbu umpan CNC orientasi horizontal dan standar di mana penahan gravitasi tidak diperlukan dan sistem penguat 200V sedang digunakan.

FAQ

Q1: Apa perbedaan antara A06B-0232-B100 dan A06B-0233-B100?

Keduanya adalah motor FANUC αiS 8/6000 dengan spesifikasi mekanis dan torsi yang sama. Perbedaannya adalah kelas tegangan: A06B-0232-B100 adalah versi 200V, digunakan dengan sistem penguat αi FANUC kelas 200V. A06B-0233-B100 adalah versi HV (Tegangan Tinggi), dirancang untuk sistem catu daya kelas 400V. Keduanya tidak dapat dipertukarkan secara elektrik. Selalu verifikasi kelas tegangan sistem penguat servo mesin Anda sebelum memesan.

Q2: Penguat servo FANUC mana yang kompatibel dengan A06B-0232-B100?

A06B-0232-B100 kompatibel dengan modul penguat servo seri αi (SVM) FANUC — termasuk seri A06B-6096, A06B-6114, dan A06B-6117, tergantung pada generasi CNC dan konfigurasi kabinet. Modul spesifik tergantung pada arsitektur PSM/SVM asli mesin dan jumlah sumbu yang dikontrol. Untuk pencocokan penguat yang tepat, rujuk dokumentasi kelistrikan mesin atau manual deskripsi penguat servo αi FANUC untuk seri CNC Anda.

Q3: Apakah A06B-0232-B100 memerlukan homing setelah siklus daya?

Ya. Pulsecoder αiA 1000 pada A06B-0232-B100 adalah perangkat inkremental, bukan absolut. Data posisi tidak disimpan melalui pemadaman daya. Pada setiap startup mesin, setiap sumbu harus menjalankan urutan pengembalian referensi (home) sebelum CNC dapat menerima perintah gerakan sumbu. Ini adalah prosedur operasi standar untuk mesin FANUC yang menggunakan pulsecoder seri αiA. Varian pulsecoder absolut FANUC (αiA 64, αiA 128) menyimpan posisi tanpa homing tetapi merupakan konfigurasi nomor suku cadang terpisah.

Q4: Bisakah A06B-0232-B100 digunakan untuk mengganti motor servo FANUC seri α (non-i) yang lebih lama?

Tidak sebagai pengganti elektrik langsung. Seri αiS menggunakan penguat yang berbeda, protokol antarmuka pulsecoder yang berbeda, dan set parameter motor yang berbeda dari seri α (non-i) sebelumnya. Mengganti motor αiS dalam sistem yang dirancang untuk seri α lama memerlukan penggantian modul penguat servo dan pembaruan set parameter CNC. Ini mungkin sebagai peningkatan yang direncanakan tetapi bukan penggantian plug-compatible. Saat mengganti motor αiS yang rusak dengan motor αiS lain dengan nomor suku cadang yang sama, penggantian dilakukan secara langsung tanpa perubahan sistem yang diperlukan.

Q5: Apa arti akhiran B100, dan apakah versi yang dilengkapi rem tersedia?

Dalam struktur nomor suku cadang motor servo FANUC, B100 mengidentifikasi konfigurasi poros lurus standar, tanpa rem dengan pulsecoder αiA 1000. Untuk aplikasi yang memerlukan penahan poros mekanis saat daya mati — sumbu vertikal, mekanisme yang dibebani gravitasi — varian yang dilengkapi rem adalah A06B-0232-B400, yang menambahkan rem elektromagnetik mati daya 24V DC ke bodi motor yang sama. Pasokan rem harus dikabeli secara terpisah dari sistem penguat.
