Motor Servo AC Fanuc A06B-0235-B101

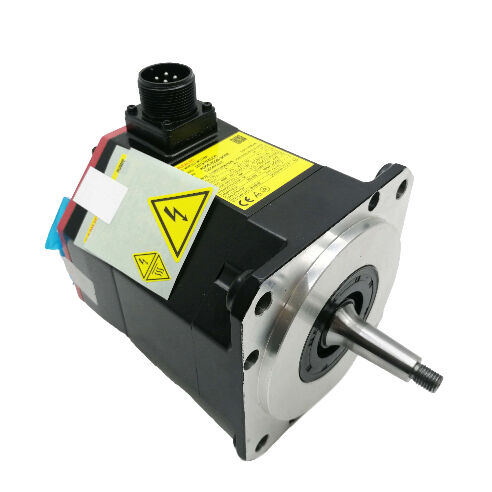

Motor Servo AC FANUC A06B-0235-B101 — Motor Penggerak CNC AiS8/4000 Poros Lurus
Desain yang Dioptimalkan untuk Kinerja
FANUC A06B-0235-B101 memberikan kinerja yang andal untuk sumbu umpan CNC di mana transmisi torsi terjadi melalui gesekan atau penguncian mekanis, menghilangkan kebutuhan akan rem penahan saat daya mati. Konfigurasi poros lurus mulus (SLK) ini dengan pulsa coder FANUC i1000 memberikan umpan balik posisi yang presisi dalam aplikasi industri.
- Output terukur 2,5 kW dengan torsi stall 8 Nm
- kecepatan maksimum 4.000 RPMuntuk aplikasi berkinerja tinggi
- 3-fasa 184V pada 267Hzspesifikasi tegangan motor
- peringkat perlindungan IP65untuk operasi tahan cairan pendingin
- enkoder inkremental i1000dengan 1.000 pulsa per putaran
Poros mulus tanpa alur pasak (SLK) menyederhanakan pemasangan kopling di mana penjepitan gesekan adalah metode koneksi utama, menghilangkan masalah keselarasan pasak dan mengurangi titik konsentrasi tegangan.
Spesifikasi Teknis
| Parameter |
Nilai |
| Nomor Suku Cadang |
A06B-0235-B101 |
| Seri |
A06B-0235 |
| Model |
AiS 8/4000 |
| Output Terukur |
2,5 kW |
| Torsi Stall |
8 Nm |
| Kecepatan Maksimum |
4.000 RPM |
| Tegangan Motor |
184V, 3-fasa / 267Hz |
| Input Amplifier |
200-240V AC, 50/60Hz |
| Tipe Poros |
Lurus, mulus (tanpa alur pasak) — SLK |
| Enkoder |
Pulsa coder inkremental i1000 |
| Rem Elektromagnetik |
Tidak termasuk |
| Peringkat Perlindungan |
IP65 |
| Kelas Isolasi |
F |
| Memenuhi Syarat Perbaikan |
Ya |
Manfaat Konfigurasi Poros SLK
Penunjukan SLK menunjukkan poros keluaran silindris mulus tanpa potongan alur pasak, dioptimalkan untuk kopling yang digerakkan yang mengandalkan gaya penjepitan radial. Konfigurasi ini bekerja ideal dengan hub penjepit tanpa celah balik, kopling cakram penyusut, dan desain penguncian gesekan serupa. Ketiadaan alur pasak menghilangkan penambah tegangan di permukaan poros, memberikan daya tahan yang ditingkatkan untuk aplikasi torsi dua arah siklus tinggi.
Catatan Konfigurasi: B101 (poros mulus), B201 (poros lurus berpasak), dan B001 (poros tirus) berbagi spesifikasi inti motor AiS8/4000 yang identik. Pemilihan tergantung pada persyaratan desain kopling mesin Anda.
Kompatibilitas Sistem Enkoder i1000
Pulsa coder inkremental i1000 memberikan 1.000 pulsa per putaran, mewakili resolusi umpan balik standar untuk generasi kontrol servo FANUC sebelumnya. Enkoder ini berkomunikasi secara efektif dengan amplifier seri αi FANUC saat ini dan sistem CNC ketika dikonfigurasi dengan benar.
Catatan Pemasangan: Verifikasi konfigurasi amplifier untuk kompatibilitas enkoder i1000 sebelum pemasangan. Ketidaksesuaian parameter antara tipe enkoder dan pengaturan amplifier dapat menghasilkan alarm sumbu yang menyerupai kegagalan perangkat keras.
Spesifikasi Aplikasi
A06B-0235-B101 berfungsi sebagai motor sumbu umpan yang ideal untuk mesin perkakas CNC dalam aplikasi ini:
- Kopling penjepit tipe gesekan atau cakram penyusut (konfigurasi poros mulus)
- Aplikasi tanpa persyaratan rem penahan saat daya mati
- Sistem kontrol mesin yang dikonfigurasi untuk kompatibilitas enkoder i1000
- Beban sumbu horizontal atau penyeimbang tanpa kebutuhan penahan posisi akibat gravitasi
Motor ini cocok untuk pemasangan sumbu X dan Y pada pusat permesinan vertikal, penggerak meja putar pada mesin yang lebih kecil, dan penggerak sumbu umpan pada mesin bubut CNC dengan arsitektur generasi enkoder pra-αiA.
Pertanyaan yang Sering Diajukan
Q1: Apa perbedaan antara A06B-0235-B101 dan B201 atau B001?
Ketiga varian tersebut adalah motor AiS8/4000 dengan kinerja listrik yang identik (2,5kW, 8Nm, 4000RPM). Perbedaannya terletak pada geometri poros: B101 memiliki poros lurus mulus, B201 mencakup poros lurus berpasak, dan B001 menggunakan poros tirus. Pilih berdasarkan persyaratan desain kopling spesifik mesin Anda.
Q2: Apakah enkoder i1000 berfungsi dengan amplifier αi FANUC saat ini?
Ya — amplifier αi FANUC mendukung tipe enkoder i1000 ketika parameter amplifier dikonfigurasi dengan benar. Mengganti motor dengan tipe enkoder yang berbeda memerlukan pembaruan parameter amplifier untuk mencegah alarm sumbu selama startup.
Q3: Mengapa seseorang memilih poros mulus (SLK) daripada poros berpasak?
Poros mulus mengoptimalkan kinerja dengan kopling gaya penjepit tanpa celah balik yang mencengkeram poros secara melingkar. Konfigurasi ini menyederhanakan pemasangan dengan menghilangkan persyaratan keselarasan pasak dan menghilangkan titik konsentrasi tegangan pada slot alur pasak. Gunakan varian SLK ketika kopling mesin asli dirancang untuk operasi poros mulus.
Q4: Apakah motor ini memenuhi syarat untuk diperbaiki jika rusak?
Ya — A06B-0235-B101 memenuhi syarat untuk diperbaiki. Prosedur servis umum meliputi penggantian bantalan, penggantian enkoder, dan pengujian lilitan. Perbaikan biasanya menawarkan alternatif yang hemat biaya untuk penggantian penuh untuk sebagian besar mode kegagalan kecuali kerusakan fisik parah atau putusnya lilitan.
Q5: Modul amplifier servo αi apa yang diperlukan untuk motor ini?
Motor AiS8/4000 dipasangkan dengan FANUC αi SVM yang diberi peringkat untuk arus stall motor 11A yang beroperasi pada input AC 200-240V. Model SVM tertentu tergantung pada persyaratan modul sumbu tunggal atau multi-sumbu dan konfigurasi sistem penggerak total. Verifikasi peringkat arus amplifier yang ada dan pengaturan parameter motor sebelum penggantian motor.
FANUC A06B-0235-B101 berfungsi sebagai motor servo pengganti OEM. Konfirmasikan tipe poros, kompatibilitas enkoder, dan pengaturan parameter amplifier terhadap dokumentasi mesin Anda sebelum pemasangan.
