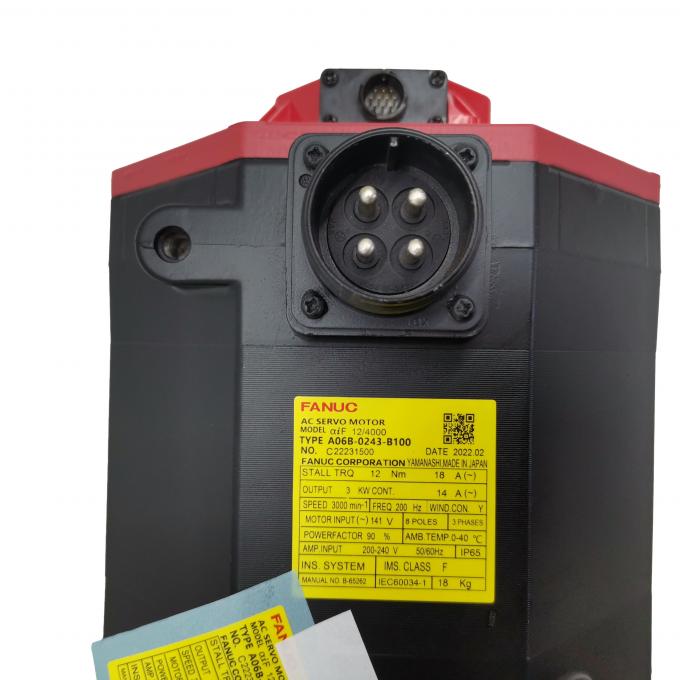

Fanuc A06B-0243-B100 AC Servo Motor
αiF 12/3000, Poros lurus, A1000 Absolute, Tidak ada rem
Ringkasan Produk
Nomor Bagian:A06B-0243-B100
Juga dicari sebagai:A06B0243B100, FANUC A06B-0243-B100, FANUC A06B0243B100
Motor model:αiF 12/3000
Klasifikasi:Fanuc Alpha iF Series AC Brushless Servo Motor -- 12 Nm Stall Torque, 3,0 kW, 3,000 rpm, Straight Smooth Shaft, Tidak ada rem, Alpha i A1000 Absolute Pulse Coder, IP65
Spesifikasi Teknis
| Nomor Bagian | A06B-0243-B100 |
| Model Motor | αiF 12/3000 |
| Berat bersih | 420,6 lbs (~ 19,3 kg) |
| Torsi stall | 12 Nm |
| Output Nominal | 3.0 kW |
| Kecepatan maksimum | 3,000 rpm |
| Tegangan Masuk | 200-240V AC |
| Frekuensi | 50/60 Hz |
| Fase-fase | 3 fase |
| Listrik nominal | 14 A |
| Pulse Coder | Alpha i A1000 (seri absolut) |
| Resolusi Encoder | 1,000,000 denyut/rev |
| Jenis poros | lurus halus (SLK -- tidak ada keyway) |
| Rem elektromagnetik | Tidak ada |
| Peringkat Perlindungan | IP65 |
| Kelas Isolasi | Kelas F |
| Suhu operasi | 0°C sampai +40°C |
| Amplifier yang Kompatibel | Servo amplifier seri Fanuc αi (αiSV) |
| Kontrol yang Kompatibel | Fanuc Seri 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Asal usul | Jepang |
Dua belas Newton-Meter Motor yang tepat untuk poros mesin alat jarak menengah
A06B-0243-B100 menempati tingkat menengah produktif dalam keluarga motor αiF.12 Nm torsi stall terus menerusdan3.0 kW output nominal, sangat cocok untuk alat mesin CNC kecil hingga menengah di mana beban poros jatuh nyaman dalam anggaran torsi berkelanjutan 12 Nm.
Peraturan3,000 rpm batasmemungkinkan kecepatan lintas cepat yang sesuai untuk kategori mesin ini, sementara14A arus nominalcocok dengan infrastruktur listrik tiga fase standar.42.6 lbs (19.3 kg), dukungan angkat yang tepat dianjurkan selama pemasangan dan pemeliharaan.

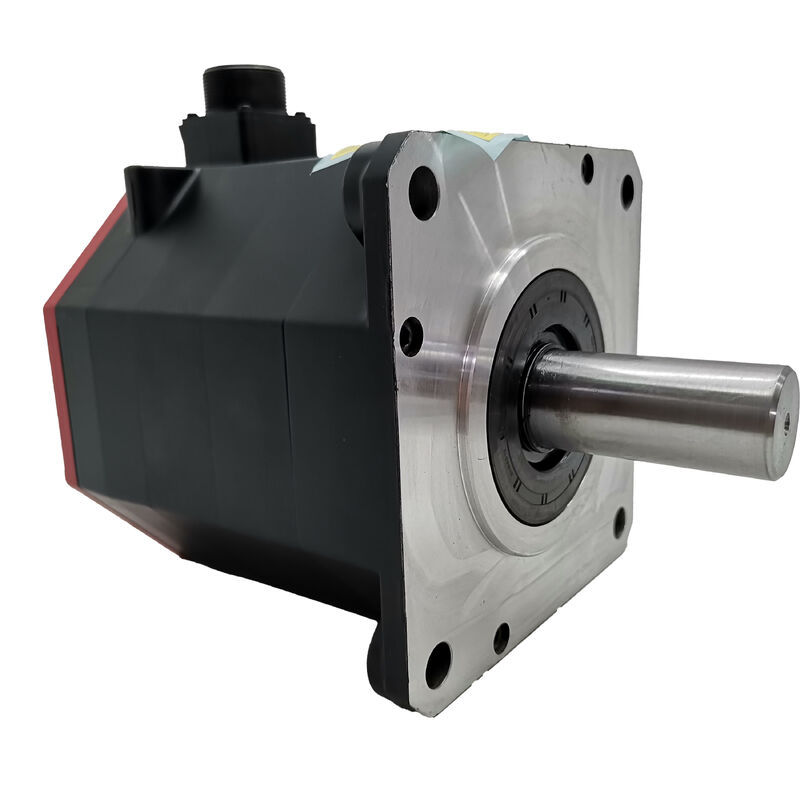

Sumbu Lempar Lurus
Peraturanporos lurus halus (SLK)mentransmisikan torsi secara eksklusif melalui gaya pengikat gesekan.Desain ini membutuhkan kopling penjepit split-hub yang ditentukan dengan benar atau hub ekspansi hidrolik untuk menangani torsi stall 12 Nm dan permintaan akselerasi puncak.
Konfigurasi ini menawarkan penghapusan hub yang mudah dengan menggunakan penarik gigi standar, memberikan keuntungan pemeliharaan di lingkungan mesin yang terbatas.varian A06B-0243-B200 dengan keyway tersedia.
Tidak ada rem ️ Konfigurasi standar untuk sumbu horizontal
PeraturanB100menunjukkan tidak ada rem elektromagnetik, yang standar untuk sumbu feed CNC horisontal.αi servo amplifier servo lockFungsionalitas, di mana loop posisi tetap aktif dan encoder memberikan umpan balik terus menerus.
Konfigurasi ini menghilangkan kebutuhan untuk sirkuit rem, relay, dan logika waktu, mengurangi kompleksitas panel dan jumlah komponen.Varian dengan rem (B300 dan B400) disediakan untuk sumbu vertikal di mana gravitasi membutuhkan keamanan penahan tambahan.
A1000 Absolute Encoder Position Retention Through Power Cycles (Pengendalian Posisi Melalui Siklus Daya)
PeraturanAlpha i A1000 serial absolute pulse coderdengan 1,000,000 pulsa per putaran mempertahankan posisi multi-putaran melalui acara mati daya melalui baterai cadangan di Fanuc αi servo amplifier.
Hal ini menghilangkan siklus homing harian, memungkinkan ketersediaan koordinat segera pada saat startup dan memungkinkan pemulihan mulus dari berhenti di tengah program.Resolusi tinggi mendukung akurasi dimensi yang luar biasa dan kualitas permukaan.
Pemeliharaan baterai:Baterai cadangan A1000 berada di amplifier servo αiSV. Ganti ketika Fanuc CNC mengeluarkan alarm baterai rendah untuk mencegah reset multi-turn counter dan re-referencing sumbu paksa.
Referensi Konfigurasi Seri A06B-0243
| Nomor Bagian | Shaft! | Keyway | Rem | Penyegelan |
| A06B-0243-B000 | Taper | Ya, aku tahu. | Tidak ada | IP65 |
| A06B-0243-B100 | lurus halus | Tidak. | Tidak ada | IP65 |
| A06B-0243-B100#0100 | lurus halus | Tidak. | Tidak ada | IP67 |
| A06B-0243-B200 | Tepat | Ya, aku tahu. | Tidak ada | IP65 |
| A06B-0243-B300 | Taper | Ya, aku tahu. | 24V spring | IP65 |
| A06B-0243-B400 | lurus halus | Tidak. | 24V spring | IP65 |
| A06B-0243-B101 | lurus halus | Tidak. | Tidak ada | IP65 (encoder i1000) |
Kompatibilitas Amplifier dan CNC
A06B-0243-B100 beroperasi denganServo amplifier seri Fanuc αi (αiSV) khususnya modul αiSV 40 atau αiSV 80.Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, dan 32i.
Saat memasang motor pengganti, pastikan parameter sumbu CNC sesuai dengan spesifikasi tipe motor αiF 12/3000 untuk mencegah perilaku sumbu yang tidak stabil atau kesalahan amplifier.
Aplikasi Tipikal
- Poros input pusat pemesinan CNC vertikal menengahX, Y, dan Z drive pada VMC format kompak dan menengah
- Mesin pemotong mesin CNC️ Penggerak roda sumbu Z dan sumbu X
- Poros pengeboran dan poros utama pusat pemesinan kompakMesin produksi bersiklus tinggi dengan gerakan pendek dan cepat
- Pemancar sekunder pusat pemesinan multi sumbu¢ Mesin penggerak putar sumbu B dan sumbu penentuan posisi meja putar
Pertanyaan yang Sering Diajukan
Apa perbedaan antara B100 (shaft halus lurus) dan B000 (shaft kerucut)?
B000 memiliki poros kerucut dengan keyway untuk kopling self-centering, sementara B100 memiliki poros lurus halus untuk friksi-clamped hub engagement.Kinerja motor adalah sama pilihan tergantung pada hub kopling yang ada pada mesin Anda.
Apakah A06B-0243-B100 membutuhkan siklus homing setiap kali CNC power up?
Tidak, Alpha i A1000 absolute encoder mempertahankan posisi multi-turn melalui power off melalui baterai cadangan.Koordinat sumbu segera tersedia tanpa gerakan homing setelah instalasi dan sinkronisasi posisi satu kali.
Modul penguat Fanuc mana yang dibutuhkan untuk A06B-0243-B100?
Motor membutuhkan Fanuc αi seri servo amplifier (αiSV) specifically αiSV 40 atau αiSV 80 modul untuk rating 3,0 kW / 14A. Kompatibel dengan Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i,dan kontrol 31i.
Mengapa berat motor (42,6 lbs) relevan dengan perencanaan pemeliharaan?
Dengan berat lebih dari 19 kg, motor membutuhkan penanganan dua orang atau dukungan angkat yang tepat selama pemasangan dan penghapusan, terutama di ruang mesin yang terbatas.
Kapan varian tertutup IP67 (#0100) harus ditentukan alih-alih standar B100?
Tentukan IP67 ketika motor dipasang di mana cairan pendingin dapat mengumpulkan sekitar atau langsung bersentuhan dengan tubuh motor.standar IP65 cukup.
