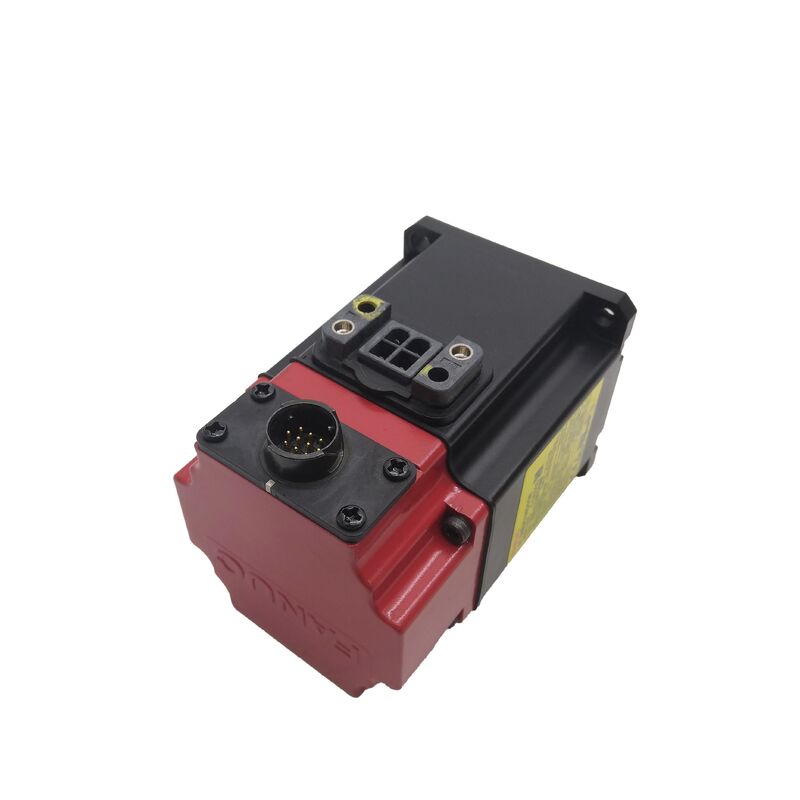

Fanuc A06B-0372-B171 | Motor Servo AC Seri ALPHA
α2/2000 -- 0.4kW, Poros Tirus, Rem, Encoder Seri C
Nomor Suku Cadang: A06B-0372-B171
Seri: Motor Servo AC ALPHA
Model: α2 / 2000
Konfigurasi: Poros Tirus (Standar), Rem yang Diterapkan Pegas, Pulse Coder Seri C (40.000 ppr), IP67
Status: Dihentikan oleh Produsen -- Stok Refurbished & Surplus Tersedia
Kondisi: Refurbished / Surplus
Tinjauan Produk
Fanuc A06B-0372-B171 adalah motor servo AC seri ALPHA yang ringkas yang menampilkan poros tirus, rem yang diterapkan pegas terintegrasi, dan pulse coder Seri C untuk umpan balik posisi dan kecepatan. Dinilai pada output berkelanjutan 0,4 kW dengan torsi stall 2 Nm dan kecepatan maksimum 2.000 RPM, motor ini dirancang untuk sumbu sekunder yang lebih kecil dan siklus tinggi dalam perkakas mesin dan peralatan otomasi di mana dimensi ringkas, penahan posisi yang aman dari kegagalan, dan umpan balik yang andal sangat penting.
Spesifikasi Teknis
| Output Terukur | 0,4 kW |
| Torsi Stall | 2 Nm |
| Arus Stall | Sekitar 3,5 A |
| Arus Terukur | 2,2 A |
| Tegangan Motor | 120 V (3-fasa) |
| Frekuensi Terukur | 133 Hz |
| Kecepatan Maksimum | 2.000 RPM |
| Encoder | Pulse Coder Seri C -- 40.000 ppr (A860-0356-T101) |
| Tipe Poros | Tirus (Standar) |
| Rem | Diterapkan Pegas, 90V DC |
| Perlindungan Masuknya | IP67 |
| Kelas Isolasi | F |
| Seri | ALPHA -- α2/2000 |
| Status | Dihentikan oleh Produsen |
Kinerja Torsi Ringkas
Kelas torsi α2 mewakili yang terkecil dalam jajaran motor servo ALPHA standar, menjadikannya ideal untuk beban sumbu umpan ringan, meja putar ringkas, mekanisme pengindeksan majalah alat, dan sub-sumbu perkakas mesin kecil. Dengan persyaratan arus terukur 2,2A yang sederhana, motor ini berpasangan secara efisien dengan modul penguat SVM1-12.
Desain Poros Tirus
Poros tirus presisi menciptakan sambungan interferensi yang memusatkan diri sendiri untuk keselarasan kopling yang optimal dan pengulangan posisi. Fitur rekayasa ini memastikan kinerja yang konsisten bahkan pada kapasitas torsi motor 2 Nm, meskipun torsi pemasangan yang tepat dan prosedur pelepasan profesional sangat penting untuk menjaga integritas poros.
Sistem Rem yang Diterapkan Pegas
Menampilkan sistem rem yang aman dari kegagalan yang diterapkan pegas dan dilepaskan secara elektrik yang aktif secara otomatis selama kehilangan daya atau shutdown. Pasokan rem 90V DC memberikan kepastian posisi yang andal untuk sumbu pemosisian tambahan dan mekanisme pengindeksan. Verifikasi tegangan yang tepat sangat penting selama pemasangan untuk mencegah kerusakan.
Pulse Coder Seri C
Dilengkapi dengan encoder Seri C generasi awal (A860-0356-T101) yang menyediakan 40.000 pulsa per revolusi. Encoder inkremental ini memerlukan urutan homing saat startup dan konfigurasi penguat tertentu. Penggantian langsung dengan jenis encoder yang tepat ini sangat direkomendasikan untuk menjaga kompatibilitas sistem.
Perlindungan Lingkungan
Rumah berperingkat IP67 memberikan perlindungan lengkap terhadap masuknya debu dan perendaman sementara, membuat motor ini cocok untuk lingkungan industri yang menantang dengan kabut pendingin dan operasi pembersihan. Inspeksi rutin segel poros direkomendasikan untuk motor dengan riwayat layanan yang diperpanjang.
Kompatibilitas Penggerak & Kontrol
Kompatibel dengan penguat servo seri Fanuc ALPHA SVM, khususnya modul SVM1-12, dan terintegrasi dengan kontrol CNC Fanuc termasuk Seri 0, 0i, 15, 16, 18, dan 21. Parameterisasi yang tepat untuk α2/2000 dengan encoder Seri C sangat penting untuk pengoperasian.
Pertanyaan yang Sering Diajukan
Apa yang membedakan varian B171 dari B175 dan B177?
Ketiga varian berbagi spesifikasi listrik yang identik tetapi berbeda dalam jenis encoder. B171 menggunakan Seri C (40.000 ppr), sementara B175 menggunakan encoder absolut A64 dan B177 menggunakan encoder inkremental I64 (keduanya 64.000 ppr). Substitusi langsung memerlukan verifikasi kompatibilitas penguat dan penyesuaian parameter.
Bagaimana encoder Seri C dibandingkan dengan I64?
Seri C menyediakan resolusi 40.000 ppr menggunakan protokol antarmuka Fanuc yang lebih awal, sementara I64 menawarkan 64.000 ppr dengan teknologi antarmuka yang lebih baru. Keduanya adalah encoder inkremental yang memerlukan homing. Faktor penting adalah dukungan penguat untuk antarmuka encoder tertentu.
Penguat apa yang diperlukan untuk motor ini?
Modul penguat servo SVM1-12 (A06B-6096-H101) ditentukan untuk α2/2000. Penguat harus diparameterisasi untuk jenis motor ini dengan encoder Seri C dan diverifikasi untuk dukungan antarmuka Seri C, terutama dalam sistem yang ditingkatkan.
Mengapa tegangan rem penting selama pemasangan?
Spesifikasi rem 90V DC harus diikuti dengan ketat. Tegangan yang lebih rendah menyebabkan keterlibatan parsial dan kerusakan termal, sementara tegangan yang lebih tinggi membakar koil. Selalu verifikasi tegangan pasokan rem mesin sebelum menyambungkan motor.
Apa saja poin inspeksi utama untuk unit bekas?
Uji fungsi rem dengan 90V DC, periksa poros tirus dari kerusakan, periksa kondisi segel poros IP67, periksa konektor encoder dari korosi, ukur resistansi belitan untuk keseimbangan fasa, dan verifikasi resistansi isolasi. Pengujian bangku dengan penguat yang kompatibel melengkapi verifikasi.
