A06B-0373-B175 Fanuc AC Servo Motor A06B0373B175 AO6B-O373-B175

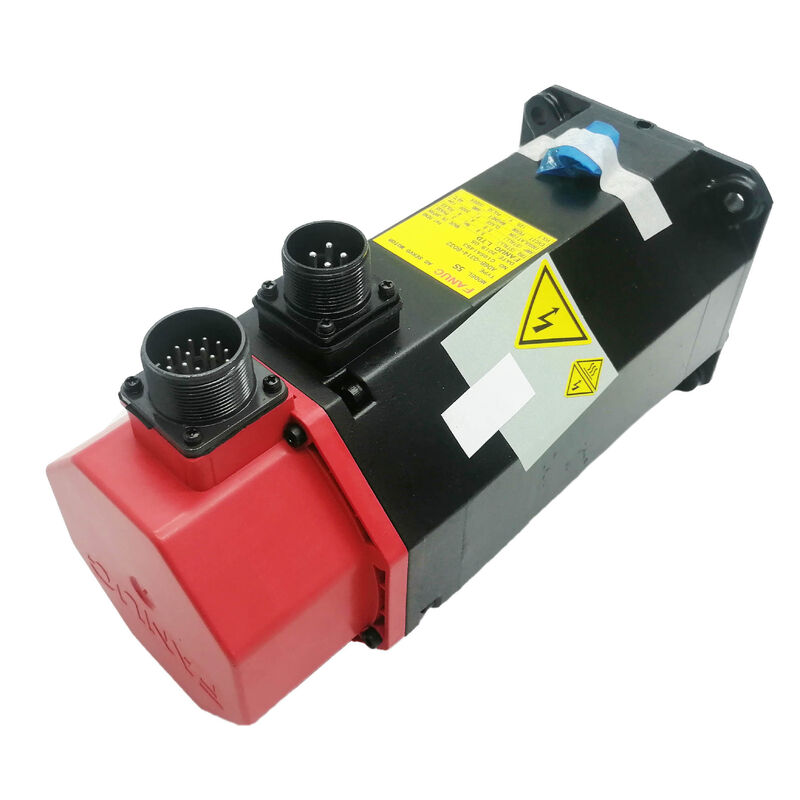

FANUC A06B-0373-B175 ∙ Alpha 2/3000 AC Servo Motor ∙ 2 Nm / 3000 rpm / Conical Shaft / Electromagnetic Brake

Nomor Bagian:A06B-0373-B175

Juga dicari sebagai:A06B0373B175

Produsen:FANUC Corporation (Jepang)

Konten Seri Alpha

A06B-0373-B175 adalah FANUC Alpha 2/3000 servo motor a 2 Nm, 3000 rpm motor dari seri Alpha cap merah,Generasi yang menggantikan seri BM dan BC pada alat mesin CNC FANUC dari awal 1990-an dan seterusnyaMotor alfa dirancang untuk MCC (Multi-Channel Controller) servo arsitektur yang digunakan dalam FANUC 16/18/21 dan generasi kontrol terkait.

Pada 2 Nm terus menerus dan 3000 rpm, motor ini didesain untuk poros mesin alat kecil hingga menengah sebuah drive ATC poros tunggal (pengganti alat otomatis), servo conveyor chip, poros indeksasi meja putar,atau feed tailstock kecil di mana kombinasi seri Alpha dari umpan balik pengkode absolut dan ukuran frame yang kompak adalah yang tepat.

A64 absolut pulsecoder menyediakan 64.000 pulsa per putaran dan menyimpan posisi multi-putaran mutlak antara siklus daya.sumbu melaporkan posisi yang tepatnya segera tidak diperlukan siklus homingIni adalah keuntungan praktis pada mesin dengan siklus daya yang sering atau di mana referensi posisi yang hilang memerlukan pemulihan manual sebelum produksi dilanjutkan.

Poros dan rem yang keriting

Penggantinya B175 mengkode dua spesifikasi mekanis yang mendefinisikan bagaimana motor ini terintegrasi ke dalam mesin:

Arus kerucut dengan keyway:Porosnya menyempit ke ujung dan membawa jalan kunci yang diolah.Poros kerucut ditarik ke lubang hub secara aksial dan diperketat dengan kacang penguncian sebuah pas selfcentering yang menangani beban radial dan aksial tanpa hanya mengandalkan gesekan. Jalan kunci mengirimkan torsi. Kombinasi ini umum pada poros mesin alat di mana keterlibatan mekanik positif dan poros yang tepat memusatkan kedua masalah.

Brek elektromagnetik (dipasang dengan pegas):Rem dihidupkan secara default Koil harus energi (biasanya 24V DC) untuk melepaskan rem untuk operasi motor normalDesain ini memastikan rem diterapkan secara otomatis pada kondisi kehilangan daya, E-stop, atau alarm.dan setiap drive di mana beban memiliki komponen gravitasi dan gerakan tak terkendali pada servo-off akan berbahaya.

Spesifikasi Utama

FAQ

T1: Servo amplifier apa yang kompatibel dengan A06B-0373-B175?

Alpha 2/3000 berpasangan dengan FANUC Alpha SVM (servo amplifier module) dari seri A06B-6079 dan A06B-6096.Kapasitas SVM spesifik tergantung pada konfigurasi sumbu sistem penggerak A06B-6079-H201 (SVM2-12/12) dan A06B-6096-H201 adalah pasangan khas untuk ukuran motor iniKonfirmasi arus amplifier mencakup arus motor 2,6A.

T2: Rem tidak melepaskan saat drive diaktifkan. Pasokan kumparan rem 24V dikonfirmasi di konektor motor. Apakah rem rusak?

Dengan dikonfirmasi 24V di konektor motor, kumparan rem mungkin telah gagal sirkuit terbuka, tidak ada arus, tidak ada medan magnet, penghentian rem diterapkan.Mengukur resistensi di terminal kumparan rem di motor (dengan 24V terputus). Sebuah kumparan rem yang sehat biasanya berukuran 1530 Ω. Open sirkuit atau secara signifikan di luar jangkauan mengkonfirmasi kumparan rem gagal.

T3: Setelah menghapus hub poros yang melengkung, permukaan poros menunjukkan tanda fretting.

Kerutan ringan pada poros kerucut adalah kosmetik dan tidak mempengaruhi kinerja motor.Jika fretting cukup dalam untuk mempengaruhi fit kerucut mencegah hub dari duduk konsentris permukaan poros mungkin perlu pakaian ringan oleh perusahaan perbaikan motor yang berkualitas sebelum pemasangan ulangJangan pernah menggunakan hub yang bergoyang pada kerucut.

P4: Alarm encoder A64 muncul secara intermiten pada suhu lingkungan yang tinggi.

Alarm pengkode intermiten yang berkorelasi dengan titik suhu ke resistensi kontak konektor yang meningkat seiring komponen berkembang secara termal.Periksa konektor encoder di kedua motor dan amplifier. kontak teroksidasi atau sedikit korosi memiliki ketahanan suhu yang lebih tinggi. Bersihkan kontak dan re-seat. Jika alarm kemudian terjadi hanya ketika motor itu sendiri panas,Elektronik encoder di dalam motor mungkin rusak..

Q5: Apa penerus jangka panjang dari A06B-0373-B175?

Motor seri Alpha i (αis atau αif) FANUC menggantikan seri Alpha asli.berpasangan dengan modul SVM dari generasi amplifier A06B-6114 atau A06B-6124Penggantian mekanik langsung membutuhkan konfirmasi dimensi poros dan flange some motor αi menggunakan format flange yang berbeda dengan seri Alpha red-cap asli.
