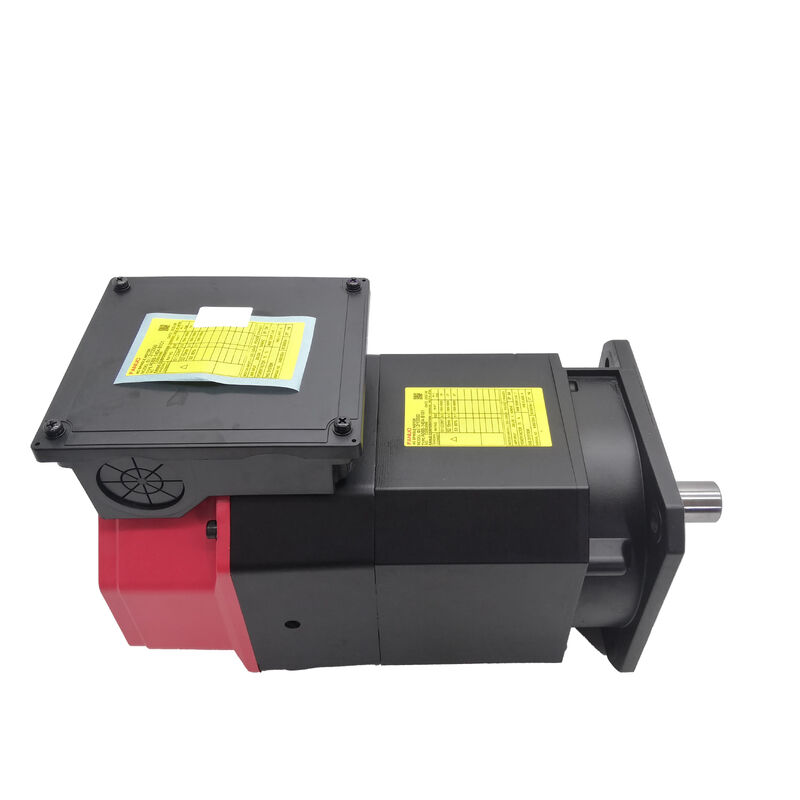

Motor Spindel AC Fanuc A06B-1425-B103
αi 3/12.000, Dudukan Flensa, Lubang Halus, Sensor Belakang
Ikhtisar Produk
Nomor Suku Cadang: A06B-1425-B103
Juga Dicari Sebagai: A06B1425B103, FANUC A06B-1425-B103, Fanuc A06B1425B103
Model Motor: αi 3/12.000
Klasifikasi: Motor Spindel AC Seri Fanuc Alpha i -- Kecepatan Maksimum 12.000 RPM, 3,7 kW, Dudukan Flensa, Poros Lubang Halus, Sensor IMZ Belakang, Kompatibel dengan Penguat αiSP
Spesifikasi Teknis
| Parameter |
Nilai |
| Nomor Suku Cadang |
A06B-1425-B103 |
| Model Motor |
αi 3/12.000 |
| Seri |
Spindel Fanuc Alpha i |
| Daya Keluaran Terukur |
3,7 kW |
| Kecepatan Maksimum |
12.000 rpm |
| Pemasangan |
Flensa |
| Antarmuka Poros |
Lubang halus (SLK -- tanpa alur pasak) |
| Jenis Sensor |
IMZ (terpasang di belakang) |
| Arah Knalpot |
Depan |
| Penguat yang Kompatibel |
penguat spindel seri Fanuc αiSP |
| Kontrol yang Kompatibel |
Seri Fanuc 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Asal |
Jepang |
The αi 3/12.000 -- 3,7 kW pada Dua Belas Ribu RPM
Motor ini direkayasa khusus untuk VMC ukuran ringkas hingga menengah yang menangani paduan aluminium, bahan non-ferrous, dan pemotongan baja ringan. Spindel perlu berjalan cukup cepat untuk menjaga alat karbida berdiameter kecil dalam rentang pemotongan produktifnya sambil memberikan output berkelanjutan yang cukup untuk menghilangkan material yang sebenarnya tanpa melambat di bawah beban pemotongan yang berkelanjutan.
3,7 kW memberikan kemampuan pemotongan yang berarti. Pada 12.000 rpm, kecepatan permukaan untuk end mill 5mm mendekati 188 m/menit -- dalam jendela produktif untuk penggilingan paduan aluminium dengan geometri karbida berkualitas. Untuk pemotong 10mm pada kecepatan yang sama, kecepatan permukaan cocok untuk finishing agresif pada baja ringan.
Torsi motor pada kecepatan terukur mempertahankan pemotongan tanpa spindel menurunkan rpm selama gerakan umpan, menjaga hasil akhir permukaan yang konsisten dan masa pakai alat yang dapat diprediksi.
Catatan penting: Ini adalah standar αi 3/12.000 tanpa pendingin melalui spindel. Penunjukan αiT mengidentifikasi motor dengan lubang pendingin internal untuk pengiriman pendingin bertekanan melalui spindel. Untuk mesin yang dikonfigurasi untuk pendingin banjir atau kabut, konfigurasi standar ini benar.
Pemasangan Flensa: Penyelarasan Presisi Tanpa Penyesuaian
Pemasangan flensa memperbaiki motor ke rumah spindel mesin melalui permukaan baut yang digerinda presisi. Ketika flensa terdaftar ke permukaan pasangannya, sumbu rotasi motor ditetapkan secara otomatis -- tidak perlu pengganjalan atau penyelarasan berulang.
Untuk motor spindel yang berjalan pada 12.000 rpm, penyelarasan presisi ini sangat penting. Ketidaksejajaran menimbulkan getaran sinkron yang memengaruhi hasil akhir permukaan dan masa pakai bantalan dari waktu ke waktu. Pemasangan flensa menghilangkan variabel ini sepenuhnya.
Poros Lubang Halus dan Sensor IMZ Belakang
Lubang halus (SLK) berarti antarmuka kopling poros motor tidak memiliki alur pasak. Torsi ditransmisikan melalui pengaturan kopling menggunakan kesesuaian interferensi, gesekan, atau geometri kopling. Desain ini menjaga massa berputar tetap simetris, meminimalkan ketidakseimbangan pada kecepatan tinggi.
Sensor IMZ belakang menyediakan denyut referensi posisi sekali per revolusi ke CNC, memungkinkan pengetapan kaku, pemotongan ulir tersinkronisasi, dan orientasi spindel untuk perubahan alat otomatis. Penempatan belakang menjaga sensor bebas dari kopling ujung penggerak dan menyederhanakan perutean kabel.
Fungsi Sensor IMZ dalam Praktik
Sensor belakang IMZ memungkinkan tiga fungsi CNC penting:
- Pengetapan kaku: Sinkronisasi yang tepat antara umpan sumbu Z dan rotasi spindel di seluruh siklus pengetapan
- Pemotongan ulir tersinkronisasi: Mempertahankan hubungan fase yang benar antara sudut spindel dan posisi sumbu linier
- Orientasi spindel: Memposisikan spindel ke posisi sudut yang diperintahkan untuk perubahan alat otomatis
Kompatibilitas Penguat dan CNC
A06B-1425-B103 memerlukan penguat spindel seri Fanuc αiSP. Platform CNC yang kompatibel termasuk Seri Fanuc 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, dan 32i.
Tidak kompatibel dengan penguat spindel seri α asli (non-i) atau drive seri Fanuc β. Setelah pemasangan, verifikasi parameter spindel CNC telah diatur dengan benar sebelum menjalankan produksi.
Persyaratan Pertukaran Inti
Sebagian besar distributor beroperasi berdasarkan basis pertukaran inti -- unit yang gagal dapat diperbaiki harus dikembalikan, atau biaya inti tambahan berlaku. Harga pertukaran secara substansial lebih rendah daripada pembelian langsung.
Konfirmasikan dengan pemasok apakah motor yang rusak secara fisik memenuhi syarat sebagai inti pertukaran yang dapat diterima sebelum pengiriman. Unit yang tidak dapat diperbaiki biasanya tidak menerima kredit inti.
Aplikasi Khas
- Pusat pemesinan vertikal CNC ukuran ringkas hingga menengah untuk paduan aluminium, kuningan, dan baja ringan
- Pusat pemesinan bor-tap siklus tinggi yang membutuhkan kemampuan pengetapan kaku
- Platform pemesinan multi-operasi yang menjalankan operasi penggilingan, pengeboran, dan pengetapan campuran
- Penggantian untuk mesin yang saat ini dilengkapi dengan A06B-1425-B103
Pertanyaan yang Sering Diajukan
Q1: Apa perbedaan antara A06B-1425-B103 dan A06B-1465-B123?
A06B-1425-B103 adalah konfigurasi standar tanpa pendingin melalui spindel. A06B-1465-B123 membawa penunjukan "T" yang menunjukkan lubang pendingin melalui spindel internal. Keduanya tidak dapat dipertukarkan -- konfirmasikan penunjukan asli sebelum memesan.
Q2: Fungsi CNC apa yang memerlukan sensor IMZ belakang?
Sensor IMZ memungkinkan pengetapan kaku (mensinkronkan rotasi spindel dengan umpan sumbu Z), pemotongan ulir tersinkronisasi, dan orientasi spindel untuk perubahan alat otomatis. Operasi spindel hanya kecepatan tidak terpengaruh.
Q3: Penguat Fanuc mana yang diperlukan?
Memerlukan penguat spindel seri Fanuc αiSP. Kompatibel dengan Seri Fanuc 0i-D, 0i-F, 16i, 18i, 21i, 30i, dan 31i. Tidak kompatibel dengan drive seri α atau β asli.
Q4: Apakah poros lubang halus memengaruhi koneksi motor?
Ya -- konfigurasi SLK berarti tidak ada alur pasak. Transmisi torsi bergantung pada kesesuaian interferensi, kopling gesekan, atau geometri kopling tertentu. Jangan mengganti varian poros berpasak tanpa mengonfirmasi kompatibilitas kopling spindel.
Q5: Bagaimana jika motor yang rusak memiliki kerusakan rumah untuk pertukaran inti?
Kerusakan fisik memengaruhi kualifikasi inti. Unit dengan rumah retak, permukaan flensa rusak, atau deformasi lubang mungkin tidak memenuhi syarat untuk kredit penuh. Konfirmasikan kondisi yang dapat diterima dengan pemasok sebelum pengiriman.
