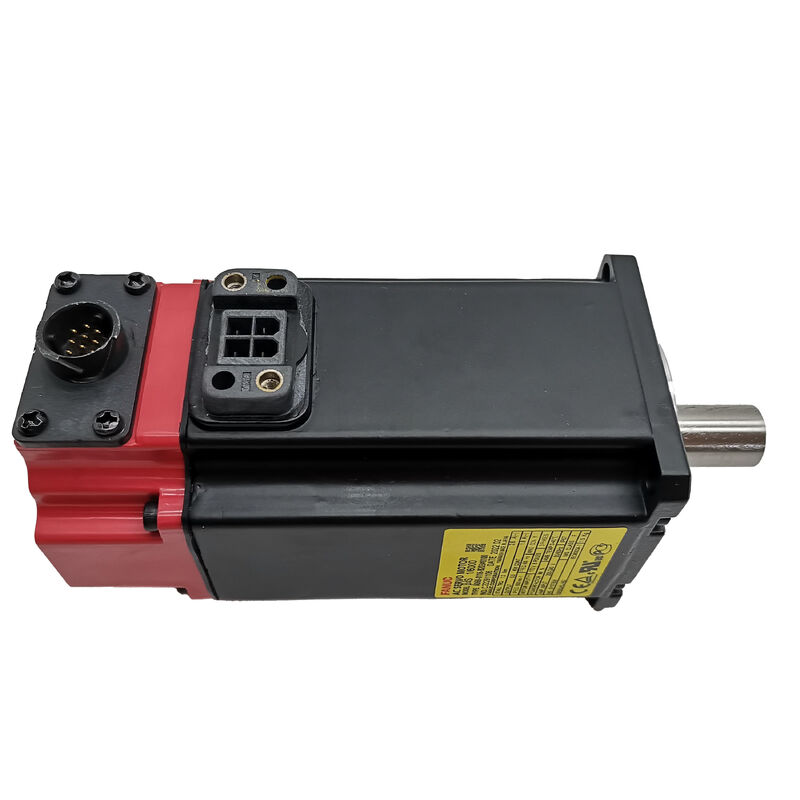

Fanuc A06B-0116-B203 AC Servo Motor
βiS 1/6000, 6,000 RPM, Keyed Shaft, B64iA Absolute Encoder
Ringkasan Produk
Nomor Bagian:A06B-0116-B203
Juga dicari sebagai:A06B0116B203, FANUC A06B-0116-B203, Fanuc Beta iS servo motor BIS1/6000
Motor model:βiS 1/6000 (Beta iS 1/6000)
Klasifikasi:Fanuc Beta iS Series AC Brushless Servo Motor -- 0,5 kW, 6.000 rpm, Poros lurus dengan Keyway, Tanpa rem, B64iA Absolute Encoder, IP65
Spesifikasi Teknis
| Parameter |
Nilai |
| Nomor Bagian |
A06B-0116-B203 |
| Model Motor |
βiS 1/6000 |
| Output Nominal |
0.5 kW |
| Kecepatan maksimum |
6,000 rpm |
| Tegangan Masuk Motor |
172V (3-fase) |
| Saat ini |
1.8 A (nominal) / 2.6 A (puncak) |
| Fase-fase |
3 fase |
| Encoder |
B64iA (absolut, 64.000 ppr) |
| Jenis poros |
Tepat dengan keyway (ST, KEY) |
| Rem elektromagnetik |
Tidak ada |
| Peringkat Perlindungan |
IP65 |
| Kelas Isolasi |
Kelas F |
| Suhu operasi |
0°C sampai +40°C |
| Amplifier yang Kompatibel |
Servo amplifier seri Fanuc βi (βiSV) |
| Kontrol yang Kompatibel |
Fanuc Seri 0i, 16i, 18i, 21i, 30i, 31i, 32i |
| Asal usul |
Jepang |
Keuntungan Kinerja
Enam ribu rpm dalam setengah kilowatt
Peraturan6,000 rpm batasmemungkinkan posisi poros cepat dengan beban ringan. Pada sekrup bola pitch 5mm dalam kopling langsung,ini memberikan 30 m/min dari traverse linear yang cocok dengan kemampuan traverse cepat dari motor seri alfa yang lebih besar sambil menggambar hanya 1.8 ampere pada kondisi nominal.
Peraturan0Kekuatan nominal 0,5 kWDimensi yang benar untuk sumbu posisi sekunder, mekanisme ATC, makanan mesin bubut kompak, dan sumbu pusat pemesinan kecil memotong aluminium dan bahan non-ferrous.000 rpm atas mesin Fanuc αiF 1/5000 yang sebanding, memberikan peningkatan produktivitas untuk aplikasi di mana sumbu melewati waktu membatasi kinerja siklus.
Poros kunci untuk transmisi torsi positif
Poros lurus dengan keyway memberikan keterlibatan mekanik positif untuk transmisi torsi, mencegah micro-slip dalam aplikasi pembalikan tinggi.Ini memastikan akurasi posisi yang konsisten selama ribuan pembalikan arah per pergeseranKetika mengganti motor ini, pastikan hub kopling memiliki lubang yang cocok.
B64iA Absolute Encoder for Immediate Startup (Enkoder mutlak untuk memulai segera)
PeraturanB64iA pengkode absolutmemberikan 64.000 denyut per putaran dengan retensi posisi multi-putaran melalui acara power-off. ini menghilangkan siklus homing setelah power-up, memungkinkan operasi otomatis segera. pada 64,000 hitungan per putaran pada sekrup bola pitch 5mm, lingkaran posisi ditutup pada sekitar 78 nanometer per count, resolusi yang memadai untuk posisi bor-tap, posisi slide gang-tool, dan kontrol sumbu pakan VMC yang kompak.
Tidak ada konfigurasi rem untuk sumbu horizontal
Konfigurasi tanpa rem adalah benar untuk sumbu horizontal di mana posisi di tempat istirahat dipertahankan oleh servo lock penguat βiSV.Hal ini membuat motor tetap kompak dan lebih ringan daripada varian rem sementara menghilangkan kompleksitas sirkuit remUntuk aplikasi sumbu vertikal, tentukan varian remA06B-0116-B576.
IP65 Penutup untuk Lingkungan CNC
StandarPerlindungan IP65Untuk aplikasi dengan paparan langsung cairan pendingin,A06B-0116-B203#0100Upgrade varian untuk penyegelan IP67 dengan spesifikasi kinerja yang sama.
Perbandingan Seri
Seri βiS memberikan kinerja yang dioptimalkan biaya dibandingkan dengan seri αiF. Sementara αiF 1/5000 membawa encoder A1000 resolusi yang lebih tinggi (1,000,000 ppr), βiS 1/6000 mencapai 6.000 rpm dibandingkan dengan langit-langit 5.000 rpm αiF. Kedua keluarga tidak dapat ditukar karena protokol encoder yang berbeda, keluarga amplifier, dan set parameter.
Informasi Kompatibilitas
Mengoperasikan denganServo amplifier seri Fanuc βi (βiSV)khususnya βiSV 4 untuk kelas daya 0,5 kW ini. Platform CNC yang kompatibel termasuk Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, dan 32i. Tidak kompatibel dengan penguat αiSV.
Aplikasi Tipikal
- Pusat pemesinan CNC kompak dan poros pakan pengeboran- X, Y, dan Z drive pada VMC format kecil dan pusat bor-tap
- Mesin penggiling CNC dengan alat geng- X dan Z slide drive pada mesin giliran alat geng
- Mesin penggilingan CNC- Input dan transverse drive pada mesin penggiling CNC kecil
- Mekanisme ATC dan drive majalah alat- Indeks majalah alat dan posisi lengan ATC drive
Pertanyaan yang Sering Diajukan
Apa perbedaan antara standar B203 dan varian tertutup B203#0100?
Dasar B203 membawa perlindungan IP65 terhadap debu dan jet air yang diarahkan. # 0100 ditingkatkan menjadi IP67, menambahkan ketahanan terhadap perendaman cair sementara dan paparan langsung banjir.Semua spesifikasi kinerja tetap sama.
Motor memiliki encoder mutlak mengapa poros masih di rumah pada daya-up?
Periksa baterai cadangan di amplifier βiSV. Baterai habis mengatur ulang penghitung multi-putaran. Juga verifikasi bahwa parameter sumbu CNC 1815#4 (bit APC) diatur ke mode absolut.
Bisakah motor ini digerakkan oleh penguat αiSV bukan βiSV?
Tidak. αiSV dirancang untuk motor Alpha i dengan set parameter yang berbeda dan peringkat arus. drive berpasangan yang benar adalah βiSV 4.
Apa mode kegagalan yang paling umum, dan apakah motor dapat diperbaiki?
Kegagalan encoder B64iA akibat kontaminasi kabut pendingin dan keausan bantalan paling umum.
Bisakah poros kunci B203 mengganti poros halus B078 secara langsung?
Tidak. Jenis poros menentukan antarmuka kopling. Poros dengan kunci membutuhkan hub dengan lubang keyway yang cocok. Konfirmasi konfigurasi poros motor asli sebelum memesan penggantian.
