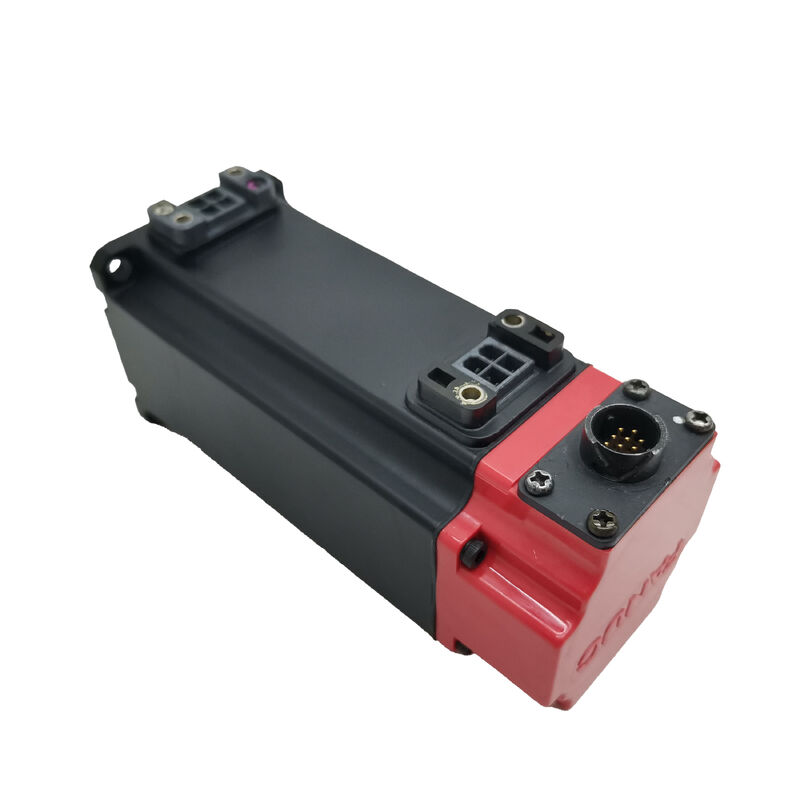

FANUC A06B-0116-B503 | Beta iS 1/6000 AC Servo Motor — Poros Lurus / Keyway / Rem Pegas 24V / Encoder b64iA

Nomor Suku Cadang: A06B-0116-B503

Produsen: FANUC Corporation (Jepang)

Jenis Produk: Motor Servo AC Tanpa Sikat — Seri Beta iS

Model Motor: BiS 1/6000 (Beta iS 1 / 6000 rpm)

Beta iS — Kompak Kecepatan Tinggi dengan Rem Pegas

A06B-0116-B503 adalah motor servo Beta iS 1/6000 dari FANUC — motor kelas 1 Nm, 6.000 rpm, rangka ringkas dari generasi Beta iS (improved Standard). Dengan daya terukur 0,5 kW dan torsi 1,2 Nm, motor ini ditujukan untuk sumbu servo beban ringan pada mesin perkakas CNC yang lebih kecil, menangani posisi X, Y, atau Z di mana kombinasi kecepatan tinggi dan ukuran ringkas menjadi prioritas desain.

Rem elektromagnetik 24V yang diaktifkan pegas adalah detail konfigurasi utama pada varian ini. Rem aktif secara default — pegas menahan bantalan rem pada cakram setiap kali koil 24V tidak diberi energi. Koil harus diberi energi (tegangan 24V DC diterapkan) untuk melepaskan rem untuk operasi servo normal. Saat servo mati, E-stop, atau kehilangan daya, koil kehilangan energi dan rem mengunci poros segera. Desain ini standar untuk sumbu vertikal, umpan miring, dan mekanisme apa pun di mana beban memberikan gaya gravitasi ke arah rotasi poros ketika servo tidak secara aktif memerintahkan gerakan.

Encoder b64iA adalah tipe inkremental — 64 periode sinyal per putaran, diproses ke resolusi yang lebih tinggi oleh elektronik penguat servo. Referensi posisi ditetapkan oleh siklus homing saat dinyalakan.

Poros lurus dengan keyway yang dimesin memberikan penggerak torsi positif. Pada kecepatan 6.000 rpm dan pembalikan yang sering, sambungan berkeyway lebih andal daripada hub penjepit gesekan selama masa pakai produksi yang diperpanjang.

Spesifikasi Utama

FAQ

Q1: Sumbu menunjukkan alarm rem saat dinyalakan. Pasokan 24V ke konektor rem dipastikan ada. Apakah remnya rusak?

Dengan 24V dipastikan ada di konektor, ukur resistansi di terminal koil rem (24V dilepas). Koil rem yang sehat pada motor kelas ini biasanya terbaca dalam kisaran 15–40Ω. Sirkuit terbuka mengkonfirmasi koil rusak. Jika resistansi dalam kisaran tetapi rem masih tidak terlepas, periksa pengikatan mekanis pada cakram rem — kontaminasi atau pegas yang macet dapat mencegah pelepasan bahkan ketika koil diberi energi.

Q2: b64iA adalah encoder inkremental — apakah motor ini memerlukan siklus homing di setiap penyalaan?

Ya. Encoder inkremental b64iA memerlukan siklus pengembalian referensi (homing) setelah setiap siklus daya untuk menetapkan referensi posisi sumbu. Mesin tidak dapat memproduksi suku cadang pada posisi yang benar sampai homing selesai. Jika posisi absolut saat dinyalakan tanpa homing diperlukan, varian motor Beta iS dengan encoder absolut adalah spesifikasi yang tepat.

Q3: Akhiran B503 menunjukkan rem dan keyway. Varian apa yang akan ditentukan tanpa rem?

Akhiran B103 mengidentifikasi varian poros lurus / keyway / tanpa rem dari motor BiS 1/6000 yang sama (encoder yang sama, spesifikasi kelistrikan yang sama). B503 dan B103 secara mekanis sama dalam flensa, poros, dan bodi — B503 menambahkan rem dan konektor kabelnya. Gunakan B103 untuk sumbu horizontal di mana pengunci servo menahan posisi; gunakan B503 untuk sumbu vertikal atau yang dibebani gravitasi.

Q4: Setelah mengganti motor dengan A06B-0116-B503, sumbu menunjukkan penyimpangan posisi pada kecepatan rendah. Apa yang harus diselidiki?

Penyimpangan posisi pada kecepatan rendah setelah penggantian motor sering kali menunjukkan bahwa parameter gain loop servo tidak sesuai dengan karakteristik motor baru, atau kabel encoder tidak terlindungi dengan baik. Periksa parameter tipe motor di penguat servo agar sesuai dengan BiS 1/6000, dan verifikasi pelindung kabel encoder terhubung ke ground dengan benar di ujung penguat. Juga pastikan rem terlepas sepenuhnya (tegangan 24V ada, resistansi koil normal) — rem yang terpasang sebagian menciptakan beban torsi yang tampak sebagai penyimpangan posisi.

Q5: Dari mana A06B-0116-B503 bersumber?

Motor seri FANUC Beta iS tersedia melalui pasar suku cadang CNC — surplus baru, rekondisi teruji, dan layanan perbaikan motor. Konfirmasikan nomor suku cadang lengkap termasuk B503 (bukan varian B103 atau B503#suffix) pada pelat nama. Fungsi rem dan operasi encoder keduanya harus diverifikasi dalam pengujian penerimaan.
