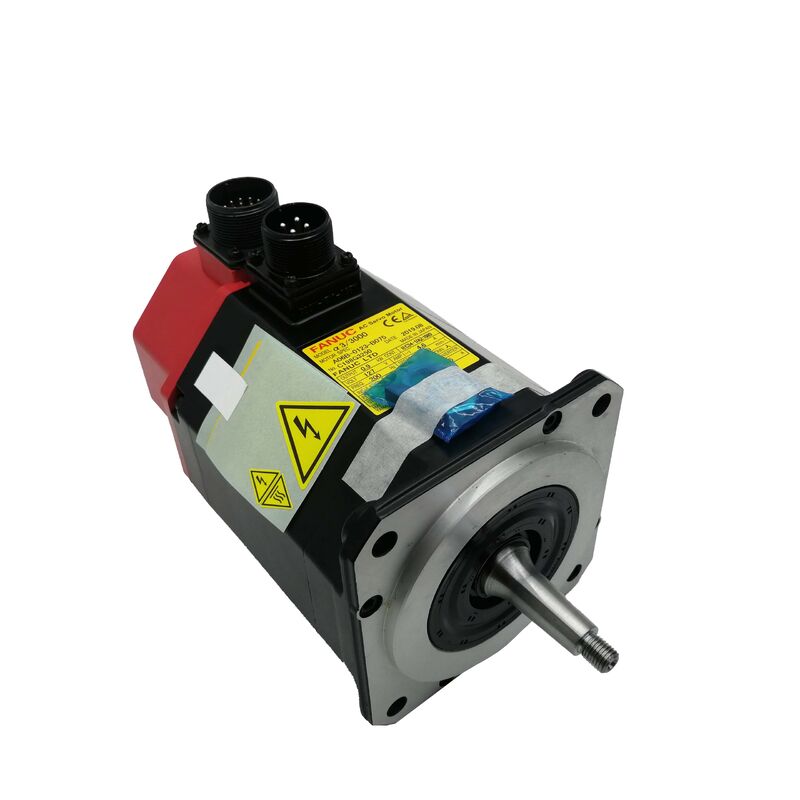

Motor Servo AC Fanuc A06B-0123-B075
Alpha 3/3000, Poros Taper, Encoder A64, Tanpa Rem
Gambaran Umum Produk
Nomor Suku Cadang: A06B-0123-B075
Juga Dicari Sebagai: A06B0123B075, FANUC A06B-0123-B075, Fanuc Alpha 3/3000
Model Motor: α 3/3000
Seri: Seri Alpha Asli Fanuc
Klasifikasi: Motor Servo Tanpa Sikat AC Seri Fanuc Alpha -- Torsi Stall 3 Nm, 0,9 kW, 3.000 rpm, Poros Taper, Tanpa Rem, Encoder Incremental A64, IP65
Spesifikasi Teknis
| Parameter |
Nilai |
| Nomor Suku Cadang |
A06B-0123-B075 |
| Model Motor |
α 3/3000 |
| Output Terukur |
0,9 kW |
| Torsi Stall |
3 Nm |
| Arus Stall |
4,6 A |
| Kecepatan Terukur |
3.000 rpm |
| Tegangan Input Motor |
127V (3-fasa) |
| Encoder |
Alpha A64 (inkremental, 64.000 ppr) |
| Tipe Poros |
Taper dengan pasak |
| Rem Elektromagnetik |
Tidak Ada |
| Peringkat Perlindungan |
IP65 |
| Amplifier yang Kompatibel |
Amplifier seri SVU alpha asli Fanuc |
| Kontrol yang Kompatibel |
Fanuc Seri 0, 15, 16, 18 (generasi alpha asli) |
| Asal |
Jepang |
Alpha 3/3000 dalam Keluarga Alpha
Mesin perkakas CNC bertenaga seri alpha asli Fanuc melalui tahun 1990-an dan 2000-an, dengan banyak mesin masih diproduksi hingga saat ini. A06B-0123-B075 menyediakan solusi pengganti yang sama persis ketika motor ini rusak.
Dengan torsi stall 3 Nm dan output 0,9 kW, α 3/3000 menempati tingkatan ringkas dari jangkauan alpha asli, menjadikannya ideal untuk sumbu umpan yang lebih ringan pada mesin perkakas CNC ukuran kecil hingga menengah. Aplikasi termasuk penggerak X dan Z pada mesin bubut ringkas, sumbu tambahan pada pusat permesinan, dan mekanisme pemosisian sekunder.
Kecepatan terukur 3.000 rpm dikombinasikan dengan sekrup bola pitch 5mm menghasilkan kinerja traverse cepat 15 m/menit. Tegangan input motor 127V pada arus stall 4,6A mengonfirmasi kompatibilitas dengan amplifier SVU alpha asli.
Desain Poros Taper
Poros taper dengan pasak yang digerinda presisi menyediakan kopling pemusatan diri yang memastikan pemosisian yang dapat diulang. Geometri kerucut secara otomatis mendaftarkan hub secara konsentris selama pemasangan, sementara pasak memberikan transmisi torsi positif.
Catatan Pemasangan: Selalu gunakan penarik roda gigi yang tepat yang diterapkan pada permukaan hub saat melepas. Jangan pernah menggunakan baji atau benturan pada badan hub. Periksa permukaan taper dan lubang sebelum memasang kembali pada motor baru.
Kompatibilitas Encoder Inkremental A64
Encoder Alpha A64 memberikan 64.000 hitungan per putaran melalui antarmuka encoder inkremental paralel. Pertimbangan operasional utama:
- Memerlukan homing setiap kali daya dinyalakan: A64 tidak mempertahankan posisi saat daya mati
- Kompatibilitas spesifik generasi: Tidak kompatibel dengan amplifier seri αi yang memerlukan protokol encoder serial
- Memerlukan amplifier SVU alpha Fanuc asli untuk pengoperasian yang benar
Pada 64.000 ppr pada sekrup bola pitch 5mm, resolusi loop posisi kira-kira 78 nm per hitungan.
Konfigurasi Tanpa Rem
Penunjukan B075 mengonfirmasi tidak ada rem elektromagnetik. Posisi sumbu saat istirahat dipertahankan oleh kunci servo amplifier alpha SVU, yang memadai untuk sumbu horizontal tanpa komponen beban gravitasi.
Penting: Untuk sumbu vertikal atau umpan miring yang memerlukan penahanan mekanis, gunakan varian ber rem A06B-0123-B175. B075 bukan pengganti yang aman pada sumbu yang dibebani gravitasi.
Referensi Konfigurasi Seri A06B-0123
| Nomor Suku Cadang |
Poros |
Rem |
Encoder |
| A06B-0123-B075 |
Taper |
Tidak Ada |
A64 inkremental |
| A06B-0123-B175 |
Taper |
Ya (rem) |
A64 inkremental |
| A06B-0123-B075#7076 |
Taper |
Tidak Ada |
A64 (IP67) |
Semua varian berbagi spesifikasi bodi motor α 3/3000. Cocokkan konfigurasi pengganti persis dengan aslinya.
Kompatibilitas Amplifier dan CNC
Memerlukan amplifier SVU alpha asli Fanuc. Platform CNC yang kompatibel termasuk Fanuc Seri 0, 15, 16, dan 18 pada generasi alpha asli. Tidak kompatibel dengan amplifier seri αi atau drive seri β.
Setelah pemasangan, verifikasi parameter sumbu (kode tipe motor, batas arus, kecepatan maksimum) diatur dengan benar untuk spesifikasi α 3/3000.
Aplikasi Khas
- Sumbu umpan X dan Z mesin bubut CNC - Penggerak kereta utama dan slide silang pada pusat pembubutan CNC ringkas
- Sumbu umpan pusat permesinan kecil - Penggerak X, Y, dan Z pada pusat permesinan vertikal ringkas
- Sumbu sekunder dan tambahan - Penggerak pemosisian tambahan pada mesin multi-sumbu dan meja putar
Pertanyaan yang Sering Diajukan
Apakah motor ini kompatibel dengan amplifier αiSV Fanuc?
Tidak. A64 menggunakan antarmuka encoder paralel dari platform alpha asli, yang secara elektrik tidak kompatibel dengan amplifier αiSV yang memerlukan protokol encoder serial. Motor ini harus dipasangkan dengan amplifier SVU alpha Fanuc asli.
Mengapa sumbu melakukan homing setiap kali CNC dinyalakan?
A64 adalah encoder inkremental tanpa retensi posisi saat daya mati. Traverse pengembalian referensi diperlukan setiap kali daya dinyalakan untuk menetapkan koordinat mesin, yang merupakan perilaku normal untuk semua peralatan seri alpha asli.
Bisakah B075 (tanpa rem) menggantikan motor B175 (ber rem)?
Hanya pada sumbu horizontal yang terkonfirmasi tanpa komponen beban gravitasi. Rem B175 adalah mekanisme keselamatan untuk sumbu vertikal dan miring. Kunci servo saja tidak dapat menahan sumbu di bawah gravitasi saat amplifier dinonaktifkan.
Bagaimana hub poros taper dilepas dengan benar saat penggantian motor?
Gunakan penarik roda gigi yang diterapkan pada permukaan hub, bereaksi terhadap ujung poros. Jangan pernah menggunakan baji, pahat, atau benturan pada badan hub. Setelah dilepas, periksa permukaan taper dan lubang hub sebelum memasang kembali.
Apakah A06B-0123-B075 dapat diperbaiki, atau hanya penggantian?
Sepenuhnya dapat diperbaiki. Fasilitas perbaikan yang berkualifikasi menangani semua mode kegagalan umum termasuk penggantian bantalan, penggantian encoder A64, perbaikan lilitan stator, dan penggantian segel. Untuk fasilitas yang mengelola banyak mesin, menyimpan unit pertukaran yang teruji meminimalkan waktu henti.
