A06B-0145-B077 Motor servo AC Fanuc A06B0145B077 AO6B-OI45-BO77

Fanuc A06B-0145-B077

Nomor Bagian:A06B-0145-B077

Seri:ALPHA AC Servo Motor

Model:AC22 / 1500

Kondisi:Baru / Direnovasi / Tersedia Pertukaran

Gambaran umum

PeraturanFanuc A06B-0145-B077termasuk dalam keluarga servo motor AC seri ALPHA, khususnya model AC22/1500,salah satu unit torsi yang lebih berat dalam generasi yang menjadi sangat tertanam dalam pasar alat mesin CNC kecil hingga menengah.

Di mana motor AC12 mencakup beban sumbu yang lebih ringan, AC22 melangkah ke torsi terus menerus 22 Nm dan output 3,8 kW, yang menempatkannya di wilayah sumbu baling-baling besar,drive meja yang lebih berat, dan aplikasi di mana beban mekanik menuntut kekuatan yang lebih berkelanjutan daripada servo kompak dapat menyediakan.

Cap ujung merah adalah tanda tangan visual dari generasi ALPHA ini, dan AC22/1500 adalah pemandangan umum pada sumbu X, Y, dan Z dari pusat pemesinan vertikal menengah, pabrik pengeboran horizontal,dan pusat memutar di mana sistem penggerak Fanuc adalah standar pembangun. Pada maksimum 1.500 rpm, ini adalah kecepatan rendah, torsi tinggi motor ini dirancang untuk bekerja keras pada kecepatan sedang daripada berputar cepat dengan beban ringan.

Penutup IP67 yang dipasang di pabrik, poros output lurus, dan tidak ada rem terintegrasi mendefinisikan varian khusus ini.unit yang kuat dibangun untuk lingkungan di mana paparan pendingin adalah rutin dan persyaratan penggerak sumbu konstan.

Spesifikasi Utama

Dimana AC22 Duduk di Kisaran ALPHA

Langkah dari AC12 ke bingkai AC22 adalah berarti - torsi hampir dua kali lipat, arus tarik meningkat secara substansial, dan motor secara fisik tumbuh untuk cocok.

Pada mesin dengan pelana berat atau meja kerja besar,AC22/1500 memberikan torsi berkelanjutan yang diperlukan untuk mempertahankan feedrates akurat di bawah beban pemotongan penuh tanpa servo drive berburu atau sumbu kehilangan integritas posisi mid-pass.

Batas 1500 rpm membentuk bagaimana motor ini diterapkan. dengan nilai lead bola tipikal pada poros mesin alat,500 RPM diterjemahkan ke kecepatan cepat yang sesuai dengan mesin itu dirancang untuk tidak kecepatan tinggi motor kontur, tapi yang padat, torsi padat kuda kerja untuk poros di mana kekakuan di bawah beban lebih penting dari kecepatan maksimum.

Frekuensi listrik 100 Hz pada kecepatan nominal mencerminkan prioritas desain ini.

Berjalan pada arus 19 A, AC22/1500 membutuhkan kapasitas arus servo amplifier dengan ukuran yang tepat.

Ini adalah salah satu motor yang lebih kelaparan arus dalam keluarga ALPHA di kelas ukuran ini, dan itu layak mengkonfirmasi peringkat modul drive selama setiap penggantian atau pekerjaan retrofit.

Penutup IP67 ️ Standar Pabrik

Peringkat IP67 pada varian ini bukan modifikasi aftermarket, itu dibangun ke dalam motor di pabrik.dan motor rumah semua dinilai untuk menahan perendaman sementara, yang dalam konteks mesin alat berarti motor menangani semprotan pendingin, kejenuhan kabut, dan akumulasi cairan yang tak terelakkan yang terjadi di sekitar area penggerak sumbu pada mesin produksi yang sibuk.

Untuk toko yang menggunakan sistem pendingin tekanan tinggi atau persiyapan pendingin melalui spindle di mana migrasi cairan di sekitar poros penggerak adalah perhatian yang berkelanjutan,Peringkat IP67 secara langsung berarti waktu rata-rata antara kegagalan yang lebih lama dibandingkan dengan motor dengan peringkat perlindungan masuk yang lebih rendah..

Kontaminasi bantalan dan degradasi lilitan dari masuknya cairan pendingin adalah salah satu penyebab utama kegagalan servo motor prematur.

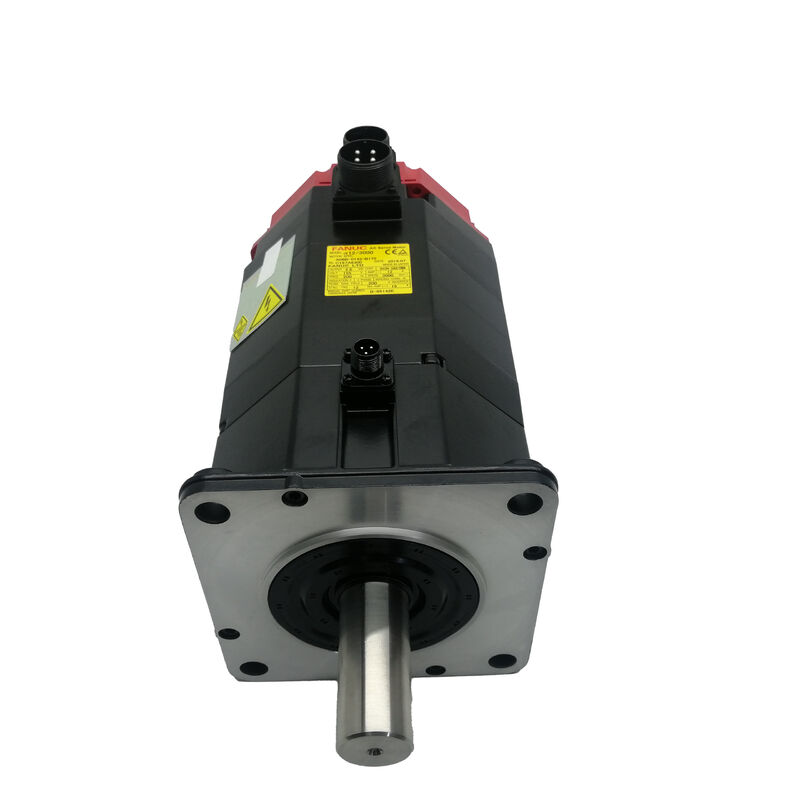

Shaft, Rem & Catatan Pemasangan

Poros lurus tanpa rem menjaga pemasangan mekanik dan listrik bersih.dan tidak ada kebutuhan pasokan rem 24 VDC tambahan untuk dikelola.

Untuk sumbu horizontal atau aplikasi di mana servo drive memegang posisi melalui retensi torsi aktif, ini sangat cocok.sebuah varian rem harus dipertimbangkan sebagai gantinya.

Kopling ke sekrup bola, timing belt drive, atau servo coupling mengikuti praktik standar untuk ukuran frame ALPHA AC22.

Dimensi poros lurus konsisten di seluruh seri ALPHA untuk kelas bingkai ini, yang menyederhanakan sumber kopling dan komponen penggerak saat melayani mesin yang ada.

Kompatibilitas Drive & Control

A06B-0145-B077 kompatibel dengan Fanuc seri ALPHA servo amplifier dan pasangan dengan berbagai platform Fanuc CNC yang saat ini selama generasi motor ini termasuk Seri 0, 0i, 16, 18, 21, dan kontrol terkait.

Ukuran servo amplifier harus memperhitungkan arus nominal 19 A; modul drive yang tidak cukup besar akan memicu kegagalan overcurrent terus menerus dalam kondisi beban sumbu normal.

Seperti halnya semua motor seri ALPHA, parameter servo drive harus diatur agar sesuai dengan tipe motor tertentu.

Kode tipe motor, kecepatan maksimum, and encoder specification all need to match the installed motor — particularly important when swapping between AC12 and AC22 frame sizes where a previous repair may have used a non-original replacement.

Sumber & Penilaian Kondisi

Motor AC22/1500 ALPHA masih tersedia di pasar servo yang direnovasi dan kelebihan.atau tanda-tanda bypass pendingin ️ segel poros terdegradasi seringkali merupakan indikator pertama bahwa motor telah berjalan di lingkungan basah di luar masa pakai segelnya.

Ukur resistensi penggulung tiga fase untuk keseimbangan dan periksa resistensi isolasi terhadap tanah.

Setiap motor dengan bukti perubahan warna lilitan, bau terbakar, atau kontaminasi cairan pendingin di dalam rumah harus dievaluasi oleh bengkel servis yang berkualitas sebelum dipasang kembali.

FAQ

T1: Servo amplifier mana yang kompatibel dengan Fanuc A06B-0145-B077?

Motor ini membutuhkan servo amplifier seri Fanuc ALPHA (SVM atau modul SVU) yang ditunjuk untuk menangani setidaknya arus keluar kontinyu 19 A.

Ini terintegrasi dengan kontrol CNC Fanuc termasuk platform Seri 0, 0i, 16, 18, dan 21.Servo drive harus diparameterkan dengan kode jenis motor yang benar untuk AC22/1500 jangan berasumsi drive yang dikonfigurasi untuk motor AC12 akan menjalankan unit ini dengan benar tanpa pembaruan parameter.

T2: Mengapa AC22/1500 berjalan pada kecepatan maksimum yang lebih rendah daripada motor seri AC12?

AC22 dirancang untuk torsi tinggi pada kecepatan sedang. pada 22 Nm dan 3,8 kW, ia memprioritaskan kekuatan output atas kecepatan rotasi yang persis apa yang dibutuhkan poros yang lebih besar dan lebih berat.

Langit-langit 1.500 rpm adalah desain yang disengaja trade-off: dengan mengoptimalkan geometri elektromagnetik motor untuk kepadatan torsi daripada kecepatan tinggi operasi,Ini memberikan kekakuan sumbu dan kekuatan pemotongan berkelanjutan yang dibutuhkan oleh alat mesin ukuran menengah..

T3: Motor ini tidak memiliki rem? Apakah cocok untuk sumbu vertikal?

Tidak tanpa pertimbangan tambahan. A06B-0145-B077 tidak memiliki rem terintegrasi, sehingga servo drive harus memberikan torsi tahan aktif untuk mencegah pergerakan poros saat diam.

Untuk poros vertikal yang membawa berat benda kerja atau meja yang signifikan, varian rem adalah pilihan teknik yang lebih aman.Mengandalkan drive saja untuk memegang pada sumbu vertikal yang sangat terbebani memperkenalkan risiko selama E-stop, servo alarm, atau kejadian kehilangan daya.

T4: Apa arti IP67 dalam hal praktis untuk lingkungan mesin alat?

IP67 berarti motor ini benar-benar kedap debu dan dapat menahan perendaman dalam air hingga satu meter selama 30 menit.ini terutama berarti motor mentolerir semburan pendingin terus menerus, kabut, dan akumulasi cairan tanpa masuk ke dalam rumah.

Ini tidak berarti bahwa motor cocok untuk pencucian jet tekanan tinggi atau tenggelam permanen, tetapi untuk paparan pendingin alat mesin normal,IP67 memberikan keuntungan umur yang signifikan dibandingkan dengan motor dengan rating IP54 atau IP65.

T5: Bisakah A06B-0145-B077 langsung menggantikan motor seri AC12 pada sumbu mesin yang sama?

Kerangka AC22 secara fisik lebih besar, dimensi poros berbeda, arus nominal lebih tinggi, dan parameter servo drive harus dikonfigurasi ulang.

Pergantian antara motor AC12 dan AC22 pada sumbu yang ada membutuhkan penilaian mekanis dari mount motor dan kopling, konfirmasi bahwa amplifier yang dipasang dapat memasok arus yang lebih tinggi,dan review parameter lengkap di CNC.

Memperlakukan mereka sebagai saling bergantian tanpa verifikasi ini adalah cara yang dapat diandalkan untuk menciptakan kesalahan drive atau masalah keselarasan mekanis.
