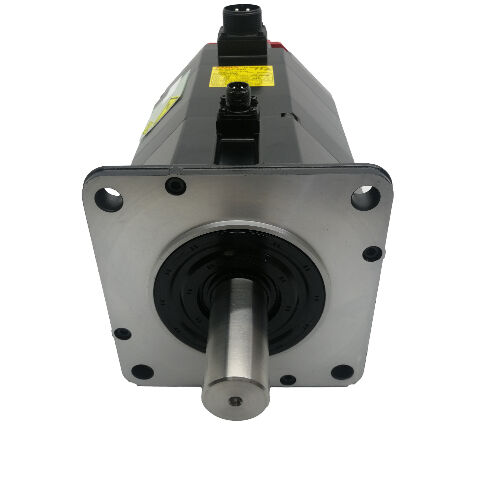

A06B-0146-B075 Motor servo AC Fanuc A06B0146B075 AO6B-OI46-BO75

Fanuc A06B-0146-B075

Nomor Bagian:A06B-0146-B075

Seri:ALPHA AC Servo Motor

Model:a22 / 1500

Variasi poros:Plain Straight (#7000) / Keyed Straight (#7008)

Kondisi:Baru / Direnovasi / Tersedia Pertukaran

Gambaran umum

PeraturanFanuc A06B-0146-B075adalah servo motor AC seri ALPHA mid-frame model a22/1500 dibangun untuk jenis kerja poros yang berkelanjutan, torsi berat yang dibutuhkan oleh alat mesin CNC kecil hingga menengah.

Dengan torsi terus menerus 22 Nm dan output 3,8 kW, ini bukan motor posisi ringan.dan sumbu di mana kekuatan pemotongan yang signifikan dan sistem servo perlu mempertahankan akurasi feedrate tanpa bergelombang di bawah beban.

Topi ujung merah adalah ciri khas generasi ALPHA, dan A22/1500 memakainya adalah pemandangan yang akrab pada penggerak sumbu pusat pemesinan vertikal, pusat pemutar,dan platform penggilingan sepanjang periode ketika seri motor ini dalam produksi aktif.

Ini berjalan pada maksimum 1.500 RPM pilihan desain kecepatan rendah, torsi tinggi yang disengaja dan beroperasi pada pasokan tiga fase 157 V pada 100 Hz, menarik 19 A pada beban nominal.

Satu detail praktis yang perlu diketahui sebelumnya: A06B-0146-B075 diproduksi dalam dua konfigurasi poros dalam nomor bagian dasar yang sama.

Peraturan#7000akhiran menunjukkan poros lurus polos tanpa keyway, dan# 7008akhiran menunjukkan batang lurus dengan tombol.

Keduanya adalah motor yang sama secara listrik dan mekanis dalam segala hal lainnya

Spesifikasi Utama

Torsi Tinggi pada Kecepatan Moderat a22 Desain Filsafat

A22/1500 menempati slot tertentu dalam hierarki motor ALPHA. The torque rating is the defining number — 22 Nm continuous places it well above the AC12 family motors and into territory where the motor is expected to move and control genuinely heavy mechanical loads.

Langit-langit 1.500 rpm adalah trade-off yang membuat kepadatan torsi itu mungkin dalam ukuran bingkai yang dapat dikelola: desain elektromagnetik memprioritaskan produksi kekuatan atas kecepatan rotasi.

Untuk aplikasi mesin alat, ini diterjemahkan langsung ke dalam kemampuan sumbu.Sebuah motor dalam kelas ini dapat mempertahankan feedrates diprogram di bawah beban pemotongan penuh pada melewati besar menghadap atau pemotongan kasar berat, di mana motor torsi yang lebih rendah akan menunjukkan penurunan kecepatan atau membatasi arus drive.

19 A continuous current draw mencerminkan bahwa output torsi ‡ pemilihan servo amplifier dan ukuran kabel keduanya harus sesuai dengan rating ini,tidak diperkirakan turun dari motor ringan dalam keluarga yang sama.

Pada frekuensi nominal 100 Hz dan 157 V, parameter sistem drive untuk motor ini spesifik.

Mereka tidak dibagikan dengan AC12 atau varian a22 lainnya yang berjalan pada peringkat kecepatan yang berbeda.parameter tipe motor servo amplifier harus sesuai dengan spesifikasi a22/1500.

Variasi poros: Biasa vs Kunci

A06B-0146-B075 diproduksi dalam dua konfigurasi poros, dan keduanya tetap beredar:

#7000 Tidak ada jalan kunci. torsi ditransmisikan sepenuhnya melalui kekuatan penjepit kopling.atau jenis cakram) di mana konsentrisitas dan koneksi bebas reaksi adalah prioritas, dan di mana profil beban tidak termasuk kejut yang parah atau pembalikan torsi tinggi yang berkelanjutan.

# 7008 Termasuk jalan kunci standar yang diproses ke poros.

Kunci memberikan dorongan mekanik positif yang tahan tergelincir di bawah beban kejut dan perubahan arah berulang penting untuk pengaturan belt-driven, pegangan katrol,atau setiap drive dimana kopling tidak dapat menjamin transmisi torsi penuh dengan kekuatan penjepit saja.

Saat memesan motor pengganti, sangat penting untuk mengidentifikasi varian poros mana yang dipasang di mesin sebelum sumbernya.

Pemasangan motor poros biasa di posisi yang dirancang untuk poros dengan kunci atau sebaliknya membutuhkan kopling baru atau modifikasi poros,yang keduanya menambah waktu dan biaya untuk apa yang seharusnya menjadi swap langsung.

Penutup IP65

Peringkat IP65 pada a22/1500 memberikan perlindungan penetrasi debu penuh dan ketahanan terhadap jet air bertekanan rendah.

Dalam konteks lingkungan mesin alat CNC, ini mencakup kabut pendingin, percikan kebetulan dari operasi pemotongan,dan pembersihan udara terkompresi ̇ kondisi paparan harian yang servo motor pada mesin produksi berurusan terus menerus.

IP65 adalah satu langkah di bawah peringkat IP67 yang ditemukan pada varian ALPHA yang sepenuhnya terendam.

Jika lokasi pemasangan motor melihat aliran pendingin volume tinggi langsung atau berada di daerah yang rentan terhadap pengumpulan pendingin,perlu dinilai apakah instalasi membutuhkan pelindung tambahan atau apakah varian IP67 akan menjadi pilihan jangka panjang yang lebih baik.

Kompatibilitas Drive & Control

A06B-0146-B075 bekerja dengan Fanuc ALPHA seri servo amplifier SVM dan SVU modul dan kompatibel dengan Fanuc CNC generasi kontrol yang saat ini di samping seri motor ini,Termasuk Seri 0, 0i, 16, 18, dan 21 platform.

Pada arus nominal 19 A, modul amplifier harus ditentukan untuk menangani beban ini.Menyambungkan a22/1500 dengan amplifier yang tidak terlalu besar adalah cara yang dapat diandalkan untuk menghasilkan kesalahan overcurrent berkelanjutan dalam kondisi pemotongan normal.

Untuk proyek retrofit dan perbaikan, konfirmasi jenis perangkat umpan balik pada motor yang dipasang dan pastikan parameter servo drive mencerminkan kode jenis motor yang benar, kecepatan maksimum,dan spesifikasi encoder sebelum pengoperasian sumbu.

Catatan Pengadaan & Inspeksi

Kedua varian poros #7000 dan #7008 dari A06B-0146-B075 tersedia melalui pasar servo motor yang direnovasi dan surplus.fretting di keyway pada # 7008 varian, dan tanda-tanda kerusakan akibat benturan kopling di ujung poros.

Periksa segel poros IP65 untuk pengerasan atau retakan, terutama pada motor dengan sejarah layanan yang diperpanjang di lingkungan basah.dan memverifikasi konektor encoder dan kabel keluar tidak rusak sebelum berkomitmen untuk instalasi.

FAQ

T1: Apa perbedaan antara varian A06B-0146-B075 #7000 dan #7008?

Satu-satunya perbedaan adalah konfigurasi poros. #7000 memiliki poros lurus polos tanpa keyway; #7008 memiliki poros lurus dengan kunci.Secara listrik dan mekanis mereka identik dalam segala hal lainnya sama torsi nominal, arus yang sama, pengkode yang sama, pemasangan yang sama.

Sebelum memesan penggantian, konfirmasi varian poros mana yang dipasang pada mesin untuk menghindari ketidakcocokan kopling pada saat kedatangan.

T2: Servo drive apa yang kompatibel dengan motor ini, dan apakah peringkat 19 A penting untuk pemilihan?

Ya, arus 19 A adalah persyaratan yang sulit untuk pemilihan amplifier.atau 21 kontrol CNC.

Modul amplifier harus diberi rating untuk memasok 19 A output terus menerus. modul ukuran yang kurang akan memasuki arus pembatas di bawah beban sumbu normal dan menghasilkan kesalahan termal atau overcurrent selama pemotongan.

P3: Mengapa a22/1500 berjalan pada kecepatan maksimum yang lebih rendah daripada motor ALPHA yang lebih kecil?

A22/1500 dioptimalkan untuk kepadatan torsi, bukan kecepatan maksimum..Batas 1500 rpm adalah hasil langsung dari prioritas desain itu.

Untuk poros yang membutuhkan kecepatan lintas yang tinggi dengan beban yang lebih ringan, motor yang lebih kecil dan kecepatan lebih tinggi dari keluarga ALPHA adalah pilihan yang tepat.desain torsi pertama dari a22/1500 adalah spesifikasi yang benar.

T4: Motor ini tidak memiliki rem? Apakah itu batasan untuk aplikasi tertentu?

Untuk poros horizontal dan aplikasi di mana servo drive mempertahankan retensi torsi aktif saat diam, tidak ada rem yang diperlukan dan pemasangan yang lebih sederhana adalah keuntungan.

Untuk poros vertikal yang membawa berat benda kerja atau meja yang signifikan, motor tanpa rem terintegrasi sepenuhnya bergantung pada drive untuk menahan posisi yang merupakan risiko selama E-stop, servo alarm,atau kejadian kehilangan daya. Dalam kasus tersebut, sebuah varian rem harus ditentukan. A06B-0146-B075 tidak cocok sebagai pengganti langsung pada sumbu vertikal beban gravitasi tanpa evaluasi strategi pegangan sumbu.

T5: Motor yang saya keluarkan memiliki poros berkunci tetapi saya hanya bisa menemukan pengganti poros biasa ¿ bisakah saya mengubahnya?

Secara teknis,motor poros biasa dapat digunakan dalam aplikasi poros kunci jika kopling diubah menjadi tipe yang hanya diikat dan persyaratan transmisi torsi berada dalam kapasitas nominal koplingNamun, ini hanya sesuai jika profil beban tidak termasuk beban kejut atau pembalikan torsi tinggi yang sering yang dapat menyebabkan tergelincir kopling dari waktu ke waktu.

Solusi yang lebih bersih adalah sumber varian poros # 7008 yang benar.Memodifikasi poros di lapangan untuk menambahkan keyway tidak dianjurkan tanpa mesin khusus untuk menjaga runout dan integritas poros.
