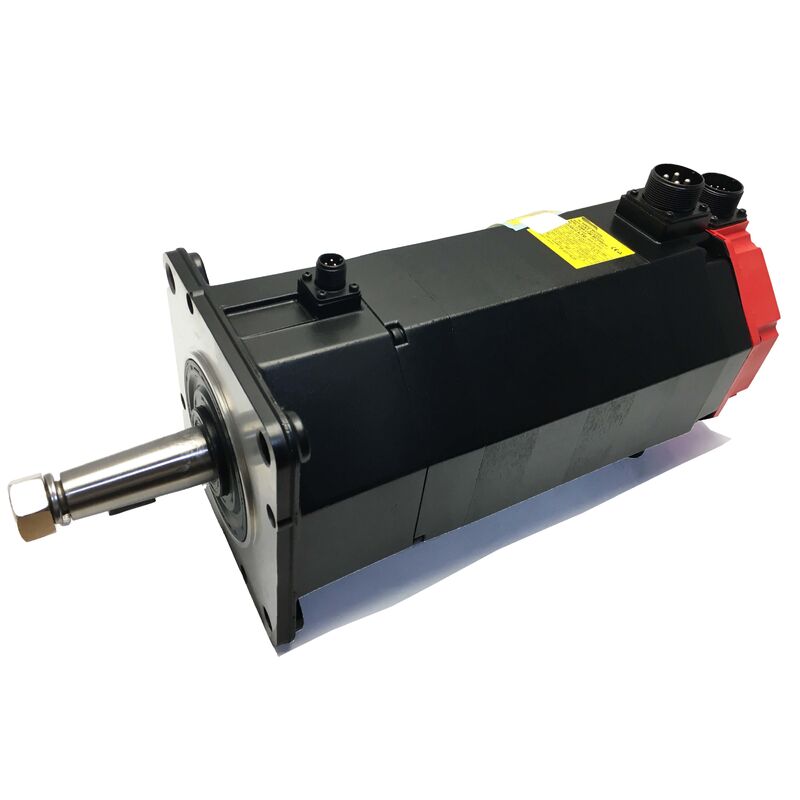

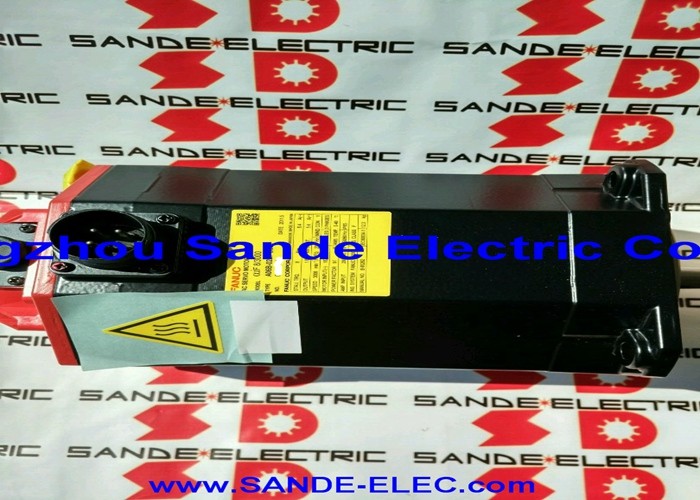

Fanuc A06B-0147-B575 | Seri ALPHA AC Servo Motor A22/2000 — 3.8kW, Poros Tirus, Segel Oli, Enkoder A64

Nomor Suku Cadang: A06B-0147-B575

Seri: ALPHA AC Servo Motor

Model: A22 / 2000

Konfigurasi: Poros Tirus dengan Keyway, Enkoder A64, Tanpa Rem, Segel Oli

Kondisi: Baru / Diperbaharui / Tukar Tambah / Stok Lama

Gambaran Umum

Fanuc A06B-0147-B575 adalah motor servo AC 3,8 kW dari seri ALPHA Fanuc — model A22/2000 — dalam konfigurasi spesifik yang membedakannya dari varian poros lurus B077 dan B075 yang lebih umum diperdagangkan dalam keluarga yang sama.B575 memiliki poros tirus dengan keyway, memberikannya geometri pas interferensi yang memusatkan diri sendiri dan keterlibatan rotasi positif yang dibutuhkan oleh aplikasi penggerak mesin tertentu.

Dikombinasikan dengan enkoder absolut A64 dan penyegelan segel oli standar, ini adalah motor yang dikonfigurasi untuk pemosisian yang presisi dan berulang dengan retensi posisi absolut melalui siklus daya dan perlindungan yang andal terhadap paparan cairan pendingin dan partikulat di lingkungan produksi industri.

Dengan torsi stall 22 Nm, output berkelanjutan 3,8 kW, dan kecepatan maksimum 2.000 RPM, A22/2000 berada di kisaran menengah yang substansial dari keluarga motor ALPHA — di atas motor AC12 yang digunakan pada sumbu yang lebih ringan, di bawah unit AC30 pada penggerak terberat.

Ini adalah spesifikasi standar untuk sumbu umpan X, Y, dan Z pada mesin perkakas CNC kecil hingga menengah di mana beban mekanis nyata, gaya pemotongan berarti, dan sumbu perlu mempertahankan akurasi laju umpan di bawah kondisi pemesinan yang berkelanjutan.

Spesifikasi Utama

Parameter

Akhiran B575 membawa dua karakteristik mekanis yang membedakan varian ini dari motor A22/2000 poros lurus: geometri poros tirus dan keyway yang dimesin di dalamnya. Bersama-sama mereka mendefinisikan antarmuka kopling dengan cara yang tidak dilakukan oleh poros lurus biasa.

Profil kerucut poros tirus menciptakan pas interferensi yang memusatkan diri sendiri ketika hub kopling atau komponen yang digerakkan ditarik ke atasnya.

Hub duduk secara konsentris setiap kali dipasang — properti yang diandalkan oleh poros lurus yang hanya menjepit untuk dicapai, tetapi yang dikirimkan oleh taper secara mekanis berdasarkan geometri.

Pada sumbu di mana runout poros akan memengaruhi pengulangan posisi atau kualitas permukaan akhir, keuntungan konsentrisitas inheren taper adalah alasan rekayasa mengapa itu ditentukan.

Keyway menambahkan jenis keamanan yang berbeda: keterlibatan rotasi positif. Dengan pasak di tempatnya, hub kopling tidak dapat berputar relatif terhadap poros terlepas dari torsi yang diterapkan, frekuensi pembalikan arah, atau beban kejut yang dihasilkan selama akselerasi sumbu dari beban mekanis yang berat.

Pada torsi stall 22 Nm pada sumbu CNC produksi, perbedaan ini penting selama masa pakai yang diukur dalam tahun-tahun pergantian produksi.

Konsekuensi praktis pada saat penggantian adalah bahwa komponen yang digerakkan mesin — puli, hub kopling, atau elemen input gearbox — dibor dan dimesin agar sesuai dengan geometri taper dan keyway. Motor pengganti poros lurus membutuhkan komponen kopling baru. B575 yang identik akan pas tanpa modifikasi mekanis.

Enkoder A64 — Posisi Absolut Tanpa Homing

A64 adalah penunjukan enkoder absolut Fanuc untuk perangkat umpan balik 64.000 pulsa per putaran yang dipasang pada motor ini. Absolut berarti enkoder mempertahankan referensi posisinya melalui gangguan daya.

Ketika CNC menyala setelah shutdown terencana, berhenti darurat, atau kehilangan daya yang tidak terduga, penggerak servo membaca posisi poros absolut saat ini langsung dari A64 — dan mesin memiliki pengetahuan posisi sumbu penuh sebelum gerakan apa pun diperintahkan. Tidak perlu siklus homing.

Untuk mesin produksi, ini memiliki efek operasional yang berlipat ganda.

Urutan homing memakan waktu — pada mesin yang berputar dua kali per giliran, lima hari seminggu, menghilangkan rutinitas homing 30 detik menambah waktu produktif yang terukur per tahun. Lebih penting lagi, ini menghilangkan mode kegagalan yang terkait dengan homing yang terganggu: jika mesin kehilangan daya di tengah urutan homing pada sistem enkoder inkremental, operator harus mendiagnosis dan memulai ulang rutinitas homing sebelum mesin dapat melanjutkan. Dengan A64, tidak ada itu yang berlaku.

Referensi absolut juga melindungi dari kelas kesalahan di mana penghitung posisi sumbu bergeser seiring waktu — fenomena yang dapat terjadi pada sistem inkremental melalui kebisingan listrik yang terakumulasi pada jalur umpan balik. Data absolut A64 bertindak sebagai pemeriksaan kewarasan berkelanjutan pada informasi posisi yang digunakan CNC.

Segel Oli dan Kesesuaian Lingkungan

Penunjukan B575 dalam sistem penomoran Fanuc biasanya menunjukkan motor dengan segel oli standar daripada penyegelan IP67 yang ditingkatkan yang ditemukan pada varian B075#7076 atau B077#7076.

Segel oli standar melindungi rongga bantalan dari kabut cairan pendingin di udara, partikel logam halus, dan kontaminasi umum lingkungan pemesinan CNC dalam kondisi pemasangan normal.

Untuk mesin di mana motor diposisikan jauh dari semprotan cairan pendingin langsung dan di lokasi dengan aliran udara yang memadai, perlindungan segel oli standar sudah cukup untuk interval servis yang lama.

Di mana motor dipasang lebih dekat ke zona pemotongan — terutama pada mesin dengan cairan pendingin melalui alat bertekanan tinggi atau pengiriman cairan pendingin yang agresif — penyegelan IP67 yang ditingkatkan dari varian lain dalam keluarga A22/2000 memberikan perlindungan jangka panjang yang lebih kuat.

Kondisi segel selalu layak diperiksa pada motor bekas.

Segel poros yang mengeras atau retak adalah item perawatan yang mudah ketika motor dilepas dari mesin untuk servis, dan mengatasinya mencegah kontaminasi bantalan lambat yang memperpendek masa pakai motor tanpa menghasilkan gejala langsung yang dramatis.

A22/2000 dalam Keluarga ALPHA — Konteks Kelas Daya

Dari dokumentasi produk servo GE Fanuc, A22/2000 menghasilkan torsi stall berkelanjutan 22 Nm pada kecepatan hingga 2.000 RPM — kombinasi yang dinilai pada 3,7–3,8 kW tergantung pada varian spesifik dan dasar pengukuran.

Pada arus terukur 19A, modul penguat servo harus berukuran untuk kelas arus ini.

Seri A06B-0147 terhubung ke penguat servo ALPHA seri SVM dalam kelas arus yang sesuai untuk 19A berkelanjutan dan arus puncak yang lebih tinggi yang dibutuhkan untuk akselerasi sumbu.

Frekuensi terukur 133Hz pada 2.000 RPM membedakan A22/2000 dari keluarga A22/1500, yang menggunakan 100Hz.

Perbedaan frekuensi ini mencerminkan batas kecepatan yang berbeda dan desain elektromagnetik terkait, dan itu berarti kedua keluarga menggunakan parameter tipe motor yang berbeda dalam penguat servo — mereka berbagi kelas torsi yang sama tetapi tidak dikonfigurasi secara identik dalam sistem penggerak.

Kompatibilitas Penggerak & Kontrol

A06B-0147-B575 kompatibel dengan penguat servo ALPHA seri SVM Fanuc dan terintegrasi dengan kontrol CNC Fanuc termasuk Seri 0, 0i, 15, 16, 18, dan 21. Penguat servo harus diparameterisasi dengan kode tipe motor untuk A22/2000 dengan enkoder absolut A64.

Pada mesin yang telah mengalami peningkatan penggerak atau kontrol sejak pembuatan asli, mengonfirmasi bahwa penguat yang terpasang mendukung antarmuka enkoder absolut A64 sebelum memasang pengganti adalah langkah komisioning yang diperlukan — tidak semua generasi penguat ALPHA memiliki kemampuan penanganan enkoder absolut yang identik.

FAQ

Q1: Apa perbedaan mekanis utama antara B575 dan B077 dalam keluarga A22/2000 yang sama?

B077 memiliki poros lurus biasa (SLK — tanpa keyway) dengan enkoder inkremental I64, dan B077#7008 memiliki poros lurus dengan keyway dan I64 yang sama.

B575 memiliki poros tirus dengan keyway dan menggunakan enkoder absolut A64. Poros tirus menciptakan pas interferensi yang memusatkan diri sendiri yang tidak disediakan oleh poros lurus.

Enkoder absolut A64 mempertahankan posisi melalui siklus daya, menghilangkan urutan homing.

Baik geometri poros maupun tipe enkoder harus dicocokkan saat mencari pengganti — motor poros lurus tidak dapat pas di kopling berlubang tirus tanpa mengganti hub kopling.

Q2: Apa keuntungan praktis dari enkoder absolut A64 dibandingkan enkoder inkremental I64 pada motor kelas daya ini?

A64 mempertahankan posisi poros melalui gangguan daya — mesin tahu persis di mana setiap sumbu berada saat menyala, tanpa homing. I64 kehilangan referensinya saat kehilangan daya dan memerlukan urutan homing pada setiap restart.

Untuk mesin produksi, umpan balik absolut menghilangkan penundaan homing, menghilangkan mode kegagalan rutinitas homing yang terganggu, dan menyediakan referensi absolut berkelanjutan yang melindungi dari pergeseran penghitung posisi.

Saat mengganti B575, tipe enkoder A64 harus dicocokkan — memasang motor I64 mengubah perilaku startup mesin dan mungkin memerlukan pembaruan parameter servo.

Q3: Penguat servo apa yang diperlukan untuk A06B-0147-B575?

Motor memerlukan modul penguat servo ALPHA seri Fanuc SVM yang dinilai untuk arus output berkelanjutan minimal 19A, kompatibel dengan tipe motor A22/2000 dan antarmuka enkoder absolut A64.

Ini terintegrasi dengan kontrol CNC Fanuc termasuk Seri 0, 0i, 15, 16, 18, dan 21. Parameter tipe motor di penguat harus diatur dengan benar untuk spesifikasi A22/2000 A64 sebelum sumbu dioperasikan di bawah beban.

Q4: Bisakah motor pengganti dengan penyegelan IP65 atau IP67 standar digunakan sebagai pengganti spesifikasi segel oli B575?

Ya, asalkan dimensi pemasangan dan geometri poros cocok. Varian A22/2000 yang disegel IP67 dalam bingkai fisik yang sama akan pas di posisi pemasangan yang sama dan memberikan tingkat perlindungan cairan pendingin yang lebih tinggi.

Spesifikasi kelistrikan, tipe enkoder, dan geometri poros (taper dengan keyway) masih harus cocok dengan konfigurasi kopling dan penggerak servo mesin.

Meningkatkan perlindungan masuknya yang lebih tinggi adalah pilihan praktis ketika riwayat servis motor asli menunjukkan lokasi pemasangan memiliki paparan cairan pendingin yang lebih tinggi daripada yang ideal untuk spesifikasi segel oli.

Q5: Apa saja poin inspeksi terpenting untuk A06B-0147-B575 bekas?

Periksa permukaan poros tirus terlebih dahulu — cari keausan, goresan, atau kerusakan akibat benturan dari pelepasan sebelumnya yang tidak tepat. Kerusakan permukaan tirus tidak dapat diperbaiki di lapangan dan mengompromikan pas interferensi saat pemasangan kembali.

Periksa keyway untuk keausan pada permukaan kontak pasak. Periksa konektor enkoder A64 untuk korosi dan keluar kabel untuk kerusakan pelepas tegangan. Ukur resistansi belitan tiga fasa untuk keseimbangan fasa dan periksa resistansi isolasi ke bumi.

Periksa segel oli untuk pengerasan atau keretakan pada bibir. Putar poros dengan tangan untuk menilai kondisi bantalan. Uji coba di bangku hingga 2.000 RPM dengan verifikasi posisi absolut A64 pada penggerak ALPHA Fanuc adalah pemeriksaan akhir yang benar sebelum motor kembali ke sumbu produksi.
