A06B-0032-B577 Motor Servo AC Fanuc A06B0032B577 AO6B-OO32-B577

Fanuc A06B-0032-B577 BETA Series AC Servo Motor B2 / 3000

Nomor Bagian:A06B-0032-B577

Seri:BETA AC Servo Motor

Model:B2 / 3000

Kondisi:Baru / Direnovasi / Tersedia Pertukaran

Gambaran umum

PeraturanFanuc A06B-0032-B577adalah kompak BETA seri AC servo motor model B2/3000 khusus dibangun untuk kebutuhan penggerak sumbu ringan dari alat mesin CNC kecil. Berjalan hingga 3.000 rpm pada 3-fase 176 V pasokan pada 200 Hz,dan bernomor 0.5 kW output terus menerus, ini adalah motor yang tahu jalurnya.

Tidak pernah dirancang untuk mendorong pelana berat atau menahan kekuatan pemotongan yang agresif.dan peralatan CNC satu tujuan khusus di mana beban mekanis sederhana, ruang instalasi sempit, dan sumbu perlu melakukan pekerjaannya dengan handal, shift setelah shift.

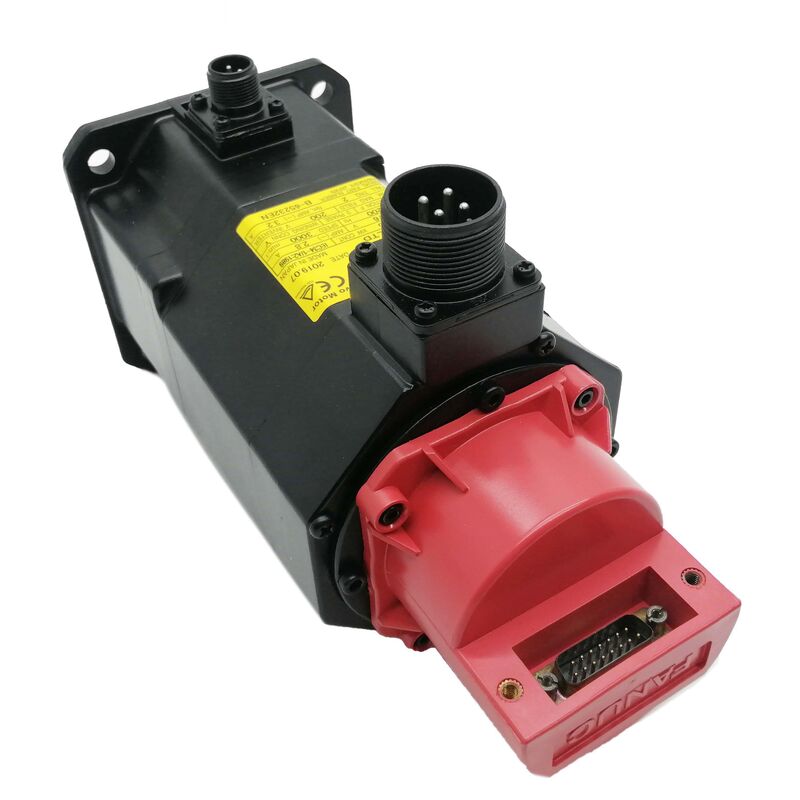

Penutup ujung merah adalah penanda visual dari generasi BETA ini, dan dua fitur membedakan A06B-0032-B577 dari varian B2/3000 lainnya: poros output yang kerucut dan segel minyak standar.

Keduanya spesifik untuk konfigurasi drive train tertentu dan lingkungan operasi, dan keduanya penting ketika menentukan atau sumber pengganti.Mendapat salah satu berarti ketidakcocokan mekanis yang menunda pemasangan daripada menyelesaikan kesalahan asli.

Spesifikasi Utama

Dibangun untuk Aplikasi Mesin Kecil

Ada kecenderungan di industri motor sourcing untuk memperlakukan "kecil" sebagai kompromi. Fanuc engineered the BETA series specifically for machine tool applications where the axis loads fall below what the ALPHA family was sized for — and where fitting an oversized motor creates its own problems: kelebihan inersia, kebutuhan kopling yang lebih besar, arus drive lebih banyak daripada modul amplifier yang harus memasok, dan motor yang berjalan jauh di bawah kapasitas termalnya.

Kekuatan output 0,5 kW pada 3.000 rpm cocok untuk penggerak sekrup bola, mekanisme penentuan posisi, dan poros pakan tugas ringan yang ditemukan pada platform CNC kompak.servo amplifier menghasilkan kondisi drive yang dibutuhkan motor untuk mencapai kisaran kecepatan penuh dengan bersih.

Ini ditangani sepenuhnya dalam sistem penggerak

Pengangkatan B2 berada di ujung yang lebih ringan dari hierarki torsi BETA. untuk kelas mesin yang dipasang mesin ini, itu tepat. motor yang cocok dengan beban berjalan lebih dingin,menarik kurang arus, dan biasanya bertahan lebih lama dari unit besar yang melakukan pekerjaan yang sama.

Cangkang Kerucut ⁠ Arti Praktisnya

Poros kerucut adalah karakteristik mekanik yang menentukan A06B-0032-B577, dan merupakan fitur yang paling mungkin untuk menangkap pesanan penggantian yang tidak terinformasi.

Berbeda dengan poros lurus, poros kerucut menggunakan profil kerucut tanah presisi untuk menciptakan interferensi gesekan tinggi yang cocok dengan komponen kawin.kopling, dan elemen penggerak yang dirancang untuk kursi jenis poros ini secara konsentris tanpa bergantung pada kunci atau kerah penjepit saja,dan mereka dapat dilepas dan dipasang kembali bersih ketika keterlibatan kerucut rusak dengan benar.

Dalam aplikasi posisi spindle dan presisi di mana konsentrisitas dan aliran poros minimum sangat penting, poros yang berkunci adalah pilihan rekayasa yang disengaja daripada kenyamanan varian.Mesin yang dirancang di sekitar jenis poros ini akan memiliki komponen, hub kopling, adaptor gaya collet bored untuk cocok dengan sudut kerucut.

Memasang motor poros lurus di posisi itu membutuhkan penggantian komponen tersebut, yang mengubah pertukaran motor menjadi pekerjaan yang jauh lebih besar.Selalu periksa jenis poros pada motor yang dipasang sebelum memesan penggantian.

Segel Minyak & Perlindungan Lingkungan

Segel minyak standar yang dipasang pada A06B-0032-B577 melindungi rongga bantalan motor dan komponen internal dari kontaminasi udara, kabut pendingin,dan partikel halus yang rutin dalam lingkungan mesin CNC.

Pada motor yang kompak ini, kontaminasi bantalan adalah salah satu penyebab utama kegagalan prematur.dan bahkan masuknya abrasif halus atau cairan pendingin memecah pelumasan dengan cepat.

Segel minyak standar mencakup kondisi operasi mesin kecil alat mesin ini dirancang untuk.Mereka tidak direkomendasikan untuk paparan jet pendingin bertekanan tinggi atau tenggelam terus menerus. Aplikasi dengan kondisi tersebut akan menjamin tingkat perlindungan masuk yang lebih tinggi..

Untuk lingkungan instalasi khas dari mesin bubut CNC kompak atau mesin pengeboran,spesifikasi segel minyak sesuai dan telah terbukti memadai sepanjang sejarah layanan panjang B2/3000 dalam aplikasi ini.

Kondisi segel harus diperiksa pada setiap unit yang digunakan. segel poros yang keras, retak, atau usang adalah item pemeliharaan yang mudah ketika motor keluar dari mesin,dan mengatasinya selama renovasi mencegah jenis kontaminasi bearing lambat yang memperpendek umur motor tanpa mengumumkan dirinya dengan gejala langsung yang jelas.

Kompatibilitas Drive & Control

The A06B-0032-B577 is compatible with Fanuc BETA series servo amplifier modules and integrates with the Fanuc CNC control platforms that were paired with BETA series motors during this generation's production run — including Series 0, 0i, dan kontrol terkait yang digunakan pada mesin alat yang lebih kecil di mana B2/3000 adalah pilihan standar penggerak sumbu.

Parameter servo amplifier harus dikonfigurasi dengan kode jenis motor yang benar untuk B2/3000 sebelum poros dimatikan.persyaratan modul amplifier ringan tetapi parameter tipe motor masih perlu mencerminkan motor yang sebenarnya dipasang.

Meninggalkan parameter yang ditetapkan untuk motor yang berbeda menghasilkan perilaku loop kecepatan mulai dari respons yang sedikit lambat hingga ketidakstabilan yang jelas,tergantung seberapa jauh pengaturan dari spesifikasi B2/3000.

Sumber & Inspeksi

A06B-0032-B577 tersedia di pasar servo motor yang telah direnovasi dan berlebih.poros kerucut perlu perhatian khusus ️ memeriksa permukaan kerucut untuk tanda fretting, pencitraan, atau bukti bahwa komponen kawin telah dihapus dengan tidak benar (biasanya dengan memukul daripada menggunakan pemutus kerucut yang tepat).

Fretting pada kerucut mengorbankan interferensi yang cocok dengan katrol kawin atau hub kopling dan dapat menghasilkan runout yang bermanifestasi sebagai getaran atau kesalahan posisi poros setelah pemasangan.

Periksa segel minyak untuk pengerasan dan retakan di bibir ∙ temuan umum pada motor yang telah berada di gudang untuk jangka waktu yang lama.

Mengukur resistensi penggulung tiga fase untuk keseimbangan dan memverifikasi resistensi isolasi terhadap tanah.

Konektor encoder dan kabel harus bersih dan tidak rusak.Sebuah uji bench termasuk tidak beban berjalan ke kecepatan nominal adalah standar verifikasi yang tepat untuk setiap unit yang kembali ke mesin produksi.

FAQ

T1: Mengapa motor ini memiliki poros yang kerucut dan bukan poros yang lurus?

Poros kerucut memberikan self-centering,Interferensi gesekan tinggi yang cocok dengan katrol pasang dan pusat kopling yang penjepit poros lurus tidak selalu dapat dicocokkan dalam hal konsentrisitas dan keandalan pegangan.

Ini digunakan dalam aplikasi di mana aliran poros harus diminimalkan dan di mana komponen drive perlu dilepas dan dipasang kembali dengan keterlibatan yang dapat diprediksi.Mesin yang dibangun di sekitar jenis poros ini memiliki komponen yang dibor hingga kerucut yang cocok , yang mengapa verifikasi jenis poros sebelum memesan penggantian sangat penting.

T2: Kontrol dan drive CNC apa yang kompatibel dengan A06B-0032-B577?

Motor B2/3000 BETA dirancang untuk digunakan dengan modul penguat servo seri Fanuc BETA dan kompatibel dengan platform kontrol CNC Fanuc termasuk Seri 0, 0i,dan generasi terkait yang digunakan pada alat mesin CNC kecil.

Parameter tipe motor servo drive harus diatur dengan benar untuk spesifikasi B2/3000 sebelum sumbu dioperasikan.mengkonfirmasi kompatibilitas amplifier sebelum pemasangan, terutama jika mesin telah memiliki kontrol atau penggerak upgrade sejak konstruksi asli.

T3: Apa yang dimaksud dengan "segel minyak standar" dibandingkan dengan perlindungan motor IP?

Segel minyak standar melindungi rongga bantalan dari kontaminasi udara, kabut pendingin, dan masuknya partikel halus di bawah kondisi lingkungan pemesinan normal.Mereka tidak sama dengan rumah motor tertutup IP65 atau IP67 secara resmi dinilai, yang memberikan perlindungan terdokumentasi terhadap jet air yang diarahkan atau perendaman sementara.

Untuk aplikasi alat mesin kecil motor ini dirancang untuk, segel minyak standar yang memadai.pelindung tambahan atau varian motor dengan kemampuan masuk yang lebih tinggi harus dipertimbangkan.

T4: Apakah output 0,5 kW cukup untuk drive sumbu CNC?

Untuk kelas mesin, motor ini dirancang untuk mesin bubut CNC kompak, mesin pengeboran dan pengetikan kecil, dan peralatan CNC satu tujuan khusus dengan beban mekanis ringan.5 kW ditentukan dengan tepat, bukan kompromi.

Sebuah motor dengan ukuran yang tepat untuk beban poros berjalan lebih efisien dan dengan ruang termal yang lebih baik daripada motor oversized melakukan pekerjaan yang sama.perjalanan yang lebih lama, atau persyaratan lintas yang lebih cepat, ukuran frame berikutnya di seri BETA atau ALPHA akan menjadi spesifikasi yang benar untuk dievaluasi.

T5: Bagaimana saya memeriksa A06B-0032-B577 bekas sebelum menginstalnya kembali?

Mulailah dengan permukaan poros yang kerucut cek untuk fretting, skor, atau kerusakan dampak dari penghapusan yang tidak tepat.Cacat ini membahayakan interferensi yang cocok dengan komponen kawin dan sulit dikoreksi tanpa mesin khususPeriksa segel minyak untuk pengerasan atau retakan di bibir.

Mengukur ketahanan penggulung tiga fase untuk keseimbangan di semua fase dan memverifikasi ketahanan isolasi terhadap tanah.

Berputar poros dengan tangan untuk menilai kondisi bantalan. memeriksa konektor encoder untuk korosi pin dan kabel keluar untuk kerusakan. untuk setiap motor dengan sejarah layanan yang tidak pasti,sebuah bangku tanpa beban berjalan sampai 3,000 RPM dengan verifikasi sinyal encoder adalah standar yang benar sebelum mengembalikannya ke layanan.
