A06B-0033-B077 Motor Servo AC Fanuc A06B0033B077 AO6B-OO33-BO77

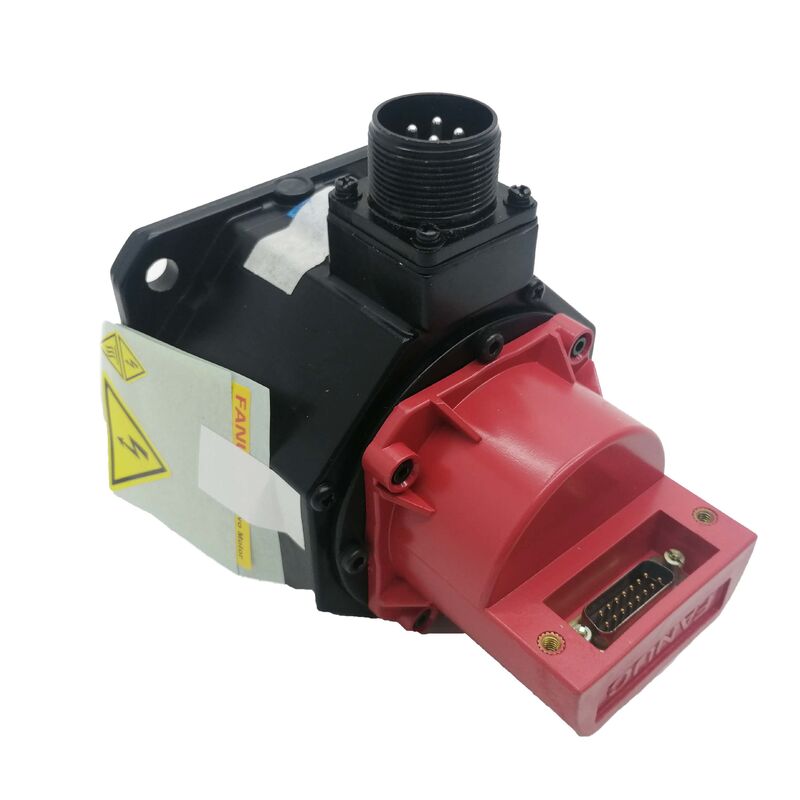

Fanuc A06B-0033-B077 | Motor Servo AC Seri B B3/3000 — Poros Lurus, Encoder I32B

Nomor Suku Cadang: A06B-0033-B077

Seri: Motor Servo AC Seri B

Model: B3 / 3000

Kondisi: Diperbaharui / Tukar Tambah / Surplus

Gambaran Umum

The Fanuc A06B-0033-B077 adalah motor servo AC seri B yang ringkas — model B3/3000 — mewakili salah satu unit yang lebih mampu dalam generasi motor servo Fanuc sebelumnya sebelum keluarga ALPHA dan BiS mengambil alih.

Dinilai pada output kontinu 0,5 kW, 5,3 A, dan 191 V, motor ini berjalan hingga maksimum 3.000 RPM dan memberikan kinerja sumbu loop tertutup yang andal melalui encoder inkremental I32B terintegrasinya.

Poros lurus dan profil motor yang bersih membuatnya mudah diintegrasikan ke dalam drivetrain mesin perkakas CNC pada masanya, dan banyak dari mesin tersebut masih beroperasi hingga saat ini.

B3/3000 berada satu tingkat di atas B2/3000 dalam hierarki torsi seri B.

Peningkatan langkah dalam ukuran rangka motor ini membawa peningkatan output torsi yang sederhana namun berarti dibandingkan dengan B2 — cukup untuk diperhitungkan pada sumbu yang mendorong motor yang lebih ringan secara berlebihan. Pada 0,5 kW, keduanya berada dalam kategori servo ringkas, tetapi rangka B3 yang sedikit lebih besar berarti kinerja termal yang lebih konsisten di bawah siklus tugas berkelanjutan di mana B2 akan berjalan lebih panas.

Ini adalah motor yang mendapatkan reputasinya melalui bertahun-tahun layanan di lantai produksi, bukan melalui angka-angka unggulan yang mengesankan.

Ini bukan unit berdaya tinggi menurut ukuran modern apa pun — tetapi pada mesin yang dirancang untuknya, motor ini menangani sumbu yang ditugaskan dengan andal, mengakumulasi interval layanan yang panjang, dan terbukti mudah dirawat. Rekam jejak itulah mengapa masih ada pasar aktif untuk unit A06B-0033-B077 yang dapat diservis.

Spesifikasi Utama

Seri B dalam Sejarah Motor Fanuc

Motor servo AC seri B termasuk dalam bab awal pengembangan servo Fanuc — generasi yang mendahului motor topi merah ALPHA dan seri encoder absolut BiS yang lebih baru.

Motor-motor ini dirancang dan dibangun ketika industri mesin perkakas CNC beralih dari penggerak servo DC ke teknologi servo AC, dan mereka menyediakan platform yang andal selama pergeseran tersebut.

Mesin tempat motor ini dipasang sekarang sudah lebih tua, tetapi sejumlah besar tetap menjadi aset produktif di bengkel, fasilitas pemeliharaan, dan lini produksi di mana ekonomi menjaga mesin yang terbukti tetap beroperasi lebih besar daripada biaya penggantian.

Untuk B3/3000 secara khusus, peringkat kecepatan 3.000 RPM menempatkannya di tengah-tengah rentang seri B — bukan unit berkecepatan tinggi yang ringkas di ujung yang lebih ringan, dan bukan motor torsi yang lebih lambat dan lebih berat di bagian atas keluarga.

Ini adalah servo serba guna yang mampu untuk sumbu yang ditugaskan, dan peringkat listrik 191 V / 5,3 A-nya berada dalam jangkauan yang dirancang untuk ditangani secara berkelanjutan oleh amplifier servo Fanuc dari generasi itu.

Encoder I32B & Kontrol Loop Tertutup

I32B adalah encoder inkremental yang dipasang di bagian belakang motor, menyediakan sinyal umpan balik posisi dan kecepatan yang dibutuhkan penggerak servo untuk kontrol sumbu yang akurat.

Encoder inkremental menghasilkan data posisi relatif terhadap pulsa penanda referensi, yang berarti mesin menetapkan posisi sumbu absolut melalui urutan homing pada setiap startup. Ini adalah praktik standar untuk platform CNC yang dipasangkan dengan motor ini — kontrol mengelola homing sebagai bagian dari urutan operasional normalnya.

Output pulsa I32B langsung masuk ke input umpan balik amplifier servo, menutup loop kontrol kecepatan dan posisi.

Resolusinya sesuai dengan persyaratan akurasi posisi aplikasi mesin perkakas yang dirancang untuk B3/3000. Sangat penting, setiap motor pengganti yang bersumber untuk aplikasi ini harus membawa spesifikasi encoder I32B yang sama — memasang motor dengan jenis atau resolusi encoder yang berbeda tanpa perubahan parameter penggerak servo yang sesuai akan menghasilkan kesalahan penskalaan posisi dan dapat memicu alarm kesalahan encoder selama operasi sumbu.

Pada unit bekas, encoder sering kali merupakan komponen yang paling layak untuk diperiksa. Kontaminasi melalui masuknya cairan pendingin, korosi konektor, dan kelelahan getaran yang terakumulasi adalah mode kegagalan encoder yang paling umum pada motor seri B dengan riwayat layanan yang panjang.

Motor dengan encoder yang rusak biasanya akan muncul sebagai kesalahan posisi sumbu atau kondisi lepas kendali pada penggerak — tidak selalu langsung terlihat sebagai kesalahan encoder sampai diagnostik yang tepat diterapkan.

Poros Lurus & Integrasi Mekanis

Poros lurus polos pada A06B-0033-B077 dirancang untuk digunakan dengan kopling servo presisi — jenis bellows, jaw, atau disc — yang mentransmisikan torsi melalui gaya penjepitan pada diameter poros. Ini adalah pengaturan standar untuk sumbu ballscrew yang digabungkan servo pada kelas mesin tempat B3/3000 dipasang.

Tanpa keyway, pemasangan poros bergantung pada torsi penjepitan kopling yang benar, dan ini harus diverifikasi selama pemasangan kembali daripada diasumsikan.

Dimensi fisik motor yang ringkas mengikuti standar seri B untuk kelas rangka B3.

Pola baut pemasangan, dimensi poros, dan posisi konektor konsisten dalam seri, yang menyederhanakan pengadaan pengganti — unit yang sama persis dengan spesifikasi yang benar seharusnya pas dengan pemasangan mesin yang ada tanpa modifikasi.

Ketersediaan & Pengadaan Praktis

A06B-0033-B077 tidak lagi diproduksi secara aktif. Ketersediaan bergantung pada pasar motor yang diperbaharui, saluran stok baru-lama surplus, dan program pertukaran yang dijalankan oleh perusahaan perbaikan servo khusus.

Untuk fasilitas yang menjalankan mesin yang bergantung pada motor ini, pilihan biasanya antara unit asli yang diperbaharui dan peningkatan penggerak sumbu penuh — dan untuk banyak mesin yang lebih tua, analisis biaya-manfaat lebih memilih untuk mempertahankan spesifikasi asli selama motor yang dapat diservis dapat diperoleh.

Saat mengevaluasi A06B-0033-B077 yang diperbaharui, bersikeras pada hasil tes yang terdokumentasi daripada hanya inspeksi visual.

Motor yang lulus pemeriksaan visual masih dapat memiliki isolasi belitan yang terganggu, kondisi bantalan yang marjinal, atau output encoder yang menurun yang hanya muncul di bawah beban.

Unit yang diperbaharui dari fasilitas perbaikan servo terkemuka akan diuji berdasarkan parameter ini sebelum dijual — dan pada motor setua ini, verifikasi tersebut penting.

FAQ

Q1: Penggerak servo Fanuc dan kontrol CNC apa yang kompatibel dengan A06B-0033-B077?

B3/3000 dirancang untuk digunakan dengan amplifier servo yang kompatibel dengan seri B Fanuc dari generasi yang sama dengan motor. Ini terintegrasi dengan platform kontrol CNC Fanuc yang lebih tua yang berlaku selama periode produksi motor ini.

Saat menggunakan motor dalam skenario retrofit atau perbaikan, pastikan bahwa amplifier servo mendukung antarmuka encoder I32B dan bahwa parameter tipe motor sesuai dengan spesifikasi B3/3000. Mencampur generasi motor tanpa memverifikasi kompatibilitas penggerak adalah sumber umum masalah commissioning.

Q2: Apakah A06B-0033-B077 masih tersedia baru dari Fanuc?

Tidak. Motor ini tidak lagi diproduksi secara aktif. Pilihan pengadaan adalah unit asli yang diperbaharui, unit stok baru-lama surplus yang diverifikasi, dan program pertukaran dari perusahaan perbaikan motor servo khusus.

Untuk mesin yang bergantung pada motor ini, membangun hubungan dengan pemasok perbaikan yang andal — atau menyimpan cadangan yang terverifikasi di rak — adalah tindakan pencegahan yang paling praktis terhadap downtime yang tidak terencana.

Q3: Apa perbedaan antara B3/3000 dan B2/3000 dalam seri yang sama?

Kedua motor berjalan hingga 3.000 RPM dan berbagi konfigurasi encoder I32B dan poros lurus yang sama. B3 menempati rangka yang sedikit lebih besar daripada B2, yang memberikan peningkatan sederhana dalam output torsi kontinu dan ruang kepala termal yang lebih baik di bawah tugas berkelanjutan.

Peringkat listrik berbeda sesuai. Keduanya tidak dapat dipertukarkan secara langsung — dimensi pemasangan, ukuran poros, dan parameter penggerak servo semuanya perlu sesuai dengan spesifikasi motor yang terpasang.

Q4: Bagaimana cara mengidentifikasi kegagalan encoder I32B pada motor ini?

Kegagalan encoder pada B3/3000 biasanya muncul sebagai kesalahan posisi sumbu, perilaku kecepatan yang tidak menentu, atau alarm kesalahan encoder pada penggerak servo. Penyebab umum termasuk kontaminasi cairan pendingin di dalam rumah encoder, korosi pin konektor, dan degradasi sinyal dari getaran yang terakumulasi.

Mengkonfirmasi kegagalan encoder secara spesifik memerlukan pemeriksaan output sinyal encoder dengan osiloskop atau unit uji servo — sinyal kuadratur yang bersih dengan jumlah pulsa yang benar menyingkirkan encoder sebagai sumber kesalahan.

Q5: Apa yang harus saya periksa pada A06B-0033-B077 bekas sebelum pemasangan?

Periksa resistansi belitan tiga fasa untuk keseimbangan di semua fasa dan ukur resistansi isolasi dari belitan ke bumi — keduanya menunjukkan kondisi belitan. Putar poros dengan tangan untuk merasakan kekasaran atau hambatan bantalan.

Periksa konektor encoder dari korosi dan keluar kabel dari kerusakan atau lecet. Verifikasi poros lurus tanpa runout yang terlihat atau kerusakan di area kontak kopling. Untuk unit apa pun dengan riwayat layanan yang tidak diketahui, pengujian bangku penuh termasuk pengujian tanpa beban dan verifikasi sinyal encoder adalah standar minimum sebelum mengembalikannya ke layanan produksi.
