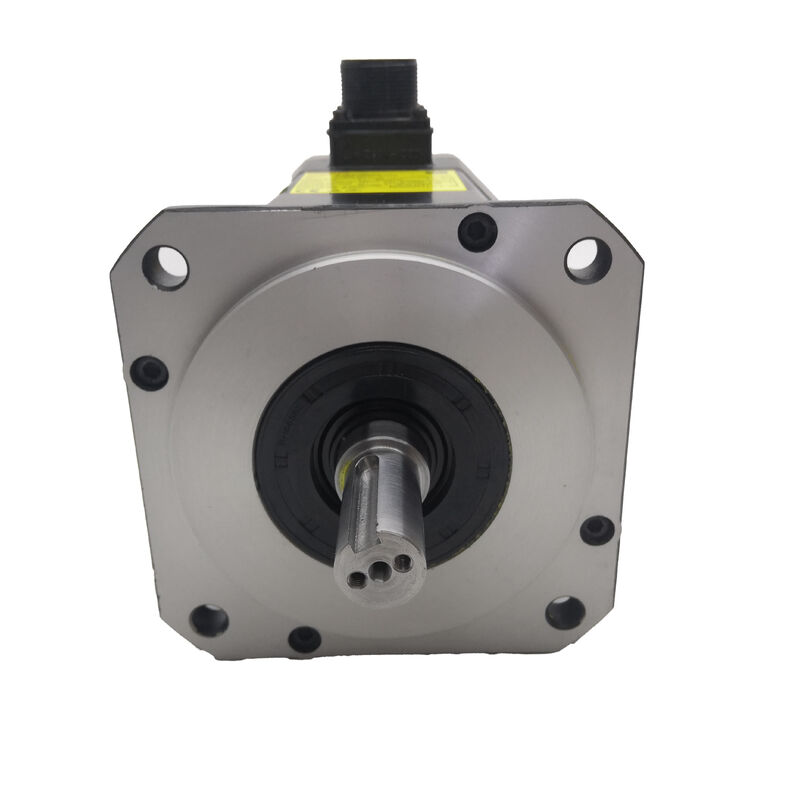

A06B-0075-B203 Motor Servo AC Fanuc A06B0075B203 AO6B-OO75-B2O3

Fanuc A06B-0075-B203

Nomor Bagian:A06B-0075-B203

Seri:Beta iS (BiS) AC Servo Motor

Model:BiS 8 / 3000

Kondisi:Baru / Direnovasi / Tersedia Pertukaran

Gambaran umum

PeraturanFanuc A06B-0075-B203adalah kompak, kecepatan tinggi AC servo motor dari seri Beta iS Fanuc ¢ BiS 8/3000, motor kerangka ringan dibangun untuk aplikasi sumbu CNC di mana penentuan posisi presisi, respon dinamis cepat,dan jejak fisik kecil semua masalah.

Menghasilkan 1,2 kW terus-menerus dengan torsi 7 Nm stall dan kecepatan maksimum 3.000 rpm, ini adalah motor yang dikalibrasi untuk ujung ringan spektrum penggerak sumbudrive posisi sub-sumbu, dan jenis fungsi CNC bantu di mana servo yang kompak dan terintegrasi dengan baik melakukan pekerjaannya dengan tenang dan dapat diandalkan selama masa pakai yang panjang.

Keluarga BiS adalah jawaban praktis Fanuc untuk pertanyaan industri nyata: bagaimana Anda memberikan pembuat mesin alat modern,servo motor terintegrasi secara digital yang bekerja secara konsisten tanpa biaya overhead dari seri Alpha iS untuk setiap sumbu pada mesin?

Untuk poros beban yang lebih ringan di mana torsi dan rentang kecepatan BiS 8/3000 cocok, jawabannya mudah.pusat pemesinan vertikal kecil, dan mesin produksi multi-sumbu di mana permintaan drive didefinisikan dengan baik dan ruang instalasi yang tersedia terbatas.

Spesifikasi Utama

Kerangka yang kompak, output yang mampu

8 dalam sebutan model BiS 8/3000 menempatkan motor ini di ujung yang lebih ringan dari rentang torsi Beta iS. Itu bukan batasan – itu adalah spesifikasi.Sebuah motor yang cocok dengan muatannya berjalan lebih efisien, menghasilkan lebih sedikit panas, dan bertahan lebih lama daripada unit oversized yang beroperasi jauh di bawah output nominalnya.

Torsi stall 7 Nm dan output terus-menerus 1,2 kW adalah ukuran yang tepat untuk pitch baling-baling dan beban inersia khas dari konfigurasi sumbu CNC kompak, dan 3,000 rpm kecepatan maksimum memberinya fleksibilitas nyata baik posisi dan pemotongan feedrate permintaan.

Pada frekuensi nominal 133 Hz, sistem drive menghasilkan kondisi listrik yang dibutuhkan motor untuk mencapai langit-langit 3.000 rpm dengan pengiriman torsi bersih.

Frekuensi ini diproduksi secara internal oleh servo amplifier dari input pasokan 200 ∼ 230 VAC ∼ koneksi jaringan adalah tegangan industri standar,dan drive menangani konversi frekuensi transparan.

4.9 A arus nominal sederhana dibandingkan dengan ukuran bingkai BiS yang lebih besar,yang berarti persyaratan arus modul amplifier yang sesuai ringan sebuah titik praktis ketika ruang kabinet drive atau infrastruktur listrik adalah pertimbangan.

Di Mana Mesin Ini Digunakan

A06B-0075-B203 paling sering muncul pada penggerak sumbu ringan dari mesin bubut CNC kecil, pusat pemesinan vertikal kompak, mesin pengeboran koordinat,dan peralatan EDM kawat di mana beban poros konsisten dan dalam batas terus-menerus motor.

Hal ini juga muncul pada sumbu bantu dari mesin yang lebih besar, meja putar sumbu keempat, sub-spindle Z drive,atau posisi tailstock di mana permintaan mekanis ringan tetapi kontrol servo yang tepat masih diperlukan.

Mengingat kompatibilitas luas dari seri BiS dengan rangkaian servo ampli digital Fanuc dan beberapa generasi kontrol CNC,motor ini juga muncul dalam proyek retrofit di mana drive poros yang lebih tua perlu dibawa ke umpan balik saat ini dan standar drive tanpa penggantian kontrol penuh.

BiS 8/3000 adalah pilihan praktis dalam skenario ketika beban sumbu berada dalam kisaran.

Kompatibilitas Drive & Control

A06B-0075-B203 kompatibel dengan Fanuc seri Beta digital servo amplifier modul dan terintegrasi dengan berbagai Fanuc CNC platform kontrol termasuk Seri 0i-Mate, 0i, 16i, 18i,dan 21i.

Servo amplifier harus diparameterkan dengan kode jenis motor yang benar untuk BiS 8/3000 sebelum poros berjalan di bawah beban.pengaturan yang tidak benar menghasilkan perilaku loop kecepatan yang berkisar dari kinerja yang sedikit menurun hingga ketidakstabilan langsung, tergantung pada seberapa jauh parameter dari spesifikasi motor yang sebenarnya.

Untuk mesin yang telah mengalami peningkatan kontrol atau drive sejak konstruksi asli, periksa bahwa servo amplifier yang ada mendukung antarmuka encoder seri BiS.Generasi drive analog sebelumnya mungkin tidak kompatibel secara langsung dan mungkin memerlukan perubahan antarmuka di samping motor.

Encoder & Umpan Balik

Pengakhirian B203 menunjukkan bahwa varian ini menggunakan Fanuc BiA 128 seri encoder sebuah serial absolut-capable encoder yang mendukung high-resolution position feedback.

Tergantung pada konfigurasi drive dan kontrol spesifik yang dipasangkan, encoder ini mendukung mode umpan balik absolut dan inkremental,memberikan motor ini fleksibilitas di berbagai generasi kontrol Fanuc dengan pengelolaan umpan balik yang berbeda.

Seperti halnya semua penggantian servo motor, spesifikasi encoder pada unit pengganti harus sesuai dengan yang asli.Menginstal motor dengan tipe pengkode yang berbeda bahkan dalam kelas frame BiS yang sama dapat mempengaruhi perilaku retensi posisi absolut, urutan homing, dan dalam beberapa kasus kemampuan drive untuk mengenali motor dengan benar pada startup.

Sumber & Catatan Kondisi

A06B-0075-B203 secara aktif diperdagangkan di pasar servo motor yang direnovasi dan berlebih.periksa konektor encoder dengan hati-hati ini secara statistik adalah titik kegagalan yang paling umum pada motor seri BiS dengan sejarah layanan yang diperpanjang, dan korosi pin konektor atau kerusakan kabel di pintu keluar mudah diabaikan secara visual tetapi akan menyebabkan kesalahan posisi intermiten yang membuat frustrasi untuk didiagnosis pada mesin.

Mengukur resistensi penggulung tiga fase untuk keseimbangan, memeriksa resistensi isolasi ke tanah, dan memutar poros dengan tangan untuk mengkonfirmasi kondisi bantalan.unit yang digunakan ringan dari sumber yang memiliki reputasi baik harus diuji dengan baik melalui semua pemeriksaan ini dan berjalan dengan lancar pada uji bench sebelum pemasangan.

FAQ

Q1: Servo drive dan kontrol CNC apa yang digunakan oleh A06B-0075-B203?

Motor ini dirancang untuk digunakan dengan modul servo amplifier digital seri Fanuc Beta.Sebelum dioperasikan, parameter tipe motor servo amplifier harus diatur sesuai dengan spesifikasi BiS 8/3000.

Kode tipe motor yang salah adalah salah satu sumber instabilitas poros yang paling umum setelah penggantian motor dan harus selalu diverifikasi sebelum gerakan poros pertama.

T2: Apa arti torsi stall 7 Nm untuk pemilihan sumbu?

Torsi stall adalah torsi output maksimum motor pada kecepatan nol kekuatan puncak yang tersedia untuk akselerasi poros dari istirahat dan untuk posisi tahan terhadap beban yang diterapkan.Ini berbeda dari torsi nominal terus menerus, yang mencerminkan batas termal untuk operasi berkelanjutan.

Saat memilih motor untuk sumbu, torsi stall adalah angka yang menentukan apakah motor dapat mempercepat inersia mekanik gabungan sumbu dalam waktu siklus yang diperlukan.Untuk poros di mana BiS 8/3000 adalah pencocokan yang benar, 7 Nm cukup; untuk beban yang lebih berat, motor frame BiS atau Alpha iS yang lebih besar harus dievaluasi.

T3: Apakah 1,2 kW cukup untuk poros mesin CNC utama?

Hal ini tergantung pada mesin dan sumbu. pada mesin bubut CNC kompak dan pusat pemesinan vertikal kecil di mana massa bergerak ringan dan kekuatan pemotongan sedang, 1.2 kW sepenuhnya cocok untuk penggerak sumbu X dan Z utama.

Pada mesin yang lebih besar dengan pelana yang lebih berat, meja kerja, atau persyaratan pemotongan yang agresif, motor output yang lebih tinggi akan menjadi spesifikasi yang benar.Mencocokkan motor dengan beban poros yang sebenarnya bukan hanya menggunakan motor terbesar yang tersedia adalah pendekatan teknik yang benar.

T4: Apa perbedaan antara A06B-0075-B203 dan varian lain dalam seri A06B-0075?

Keluarga A06B-0075 berbagi kerangka motor BiS 8 yang sama dan spesifikasi dasar di seluruh varian.konfigurasi rem, atau spesifikasi poros.

Varian B203 menggunakan tipe encoder tertentu dan tidak memiliki rem terintegrasi. Sebelum referensi silang dengan akhiran lain, konfirmasi tipe encoder, konfigurasi poros,dan status rem semua sesuai dengan persyaratan mesin ️ perbedaan fungsional antara varian akhiran dapat menyebabkan masalah kompatibilitas jika diganti tanpa verifikasi.

T5: Langkah inspeksi apa yang paling penting untuk A06B-0075-B203 yang digunakan?

Prioritaskan konektor encoder dan keluar kabel kontaminasi atau korosi di sini adalah penyebab paling umum dari kesalahan umpan balik posisi pada motor seri BiS digunakan.mengukur resistensi penggulung tiga fase untuk keseimbangan di semua fase dan memeriksa resistensi isolasi ke tanah (motor yang sehat dibaca jauh di atas 1 MΩ).

Berputar poros dengan tangan untuk menilai kondisi bantalan kasar atau seret menunjukkan pemakaian bantalan.uji coba bench penuh termasuk verifikasi sinyal encoder dan uji coba tanpa beban hingga 3,000 RPM adalah standar yang tepat sebelum dipasang kembali ke mesin produksi.
