A06B-0085-B101 Motor Servo AC Fanuc A06B0085B101 AO6B-OO85-BIOI

Fanuc A06B-0085-B101 | Motor Servo AC Seri Beta iS BiS 22/2000 — Poros Lurus, Tanpa Rem

Nomor Suku Cadang: A06B-0085-B101

Seri: Motor Servo AC Beta iS (BiS)

Model: BiS 22 / 2000

Kondisi: Baru / Diperbaharui / Tersedia Penukaran

Gambaran Umum

Fanuc A06B-0085-B101 adalah motor servo AC dari seri Beta iS Fanuc — model BiS 22/2000, yang dibuat untuk memenuhi permintaan torsi kelas menengah dari penggerak sumbu mesin perkakas CNC tanpa ukuran atau biaya motor berbingkai lebih besar.Generasi BiS (Beta intelligent Servo) mewakili upaya Fanuc untuk membawa integrasi penggerak digital dan teknologi umpan balik yang ditingkatkan ke kelas mesin yang lebih luas, termasuk pusat permesinan yang lebih kecil, mesin bubut, dan peralatan produksi khusus di mana efisiensi biaya dan kompatibilitas penggerak sama pentingnya dengan kinerja mentah.Angka 22 dalam penamaan model menunjukkan kelas torsi motor — 22 Nm — sementara angka 2000 menandai batas kecepatan maksimumnya.

Bersama-sama, ini mendefinisikan motor yang dioptimalkan untuk pekerjaan sumbu yang berkelanjutan, kecepatan rendah hingga sedang: jenis kontrol laju umpan berkelanjutan dan pemosisian sumbu yang bergantung pada sebagian besar operasi pemotongan CNC. Ini adalah motor yang terbukti kemampuannya di lantai pabrik melalui konsistensi daripada spesifikasi utama.

A06B-0085-B101 memiliki poros lurus tanpa rem terintegrasi, profil pemasangan yang bersih yang cocok untuk berbagai konfigurasi sumbu mesin, dan kompatibilitas dengan sistem penggerak servo digital Fanuc yang mendasari sebagian besar basis terpasang CNC global saat ini.

Spesifikasi Utama

Parameter

Nilai

Motor Beta iS dikembangkan secara khusus untuk mesin perkakas di mana tuntutan sumbu terdefinisi dengan baik, konsisten, dan tidak memerlukan rentang kecepatan yang diperluas atau kemampuan torsi puncak dari seri Alpha. Untuk aplikasi ini — yang merupakan sebagian besar pekerjaan produksi mesin perkakas CNC praktis — seri BiS memberikan semua yang dibutuhkan tanpa biaya tambahan dari kelas motor yang lebih besar.

BiS 22/2000 khususnya menempati posisi yang menguntungkan. Dengan kelas torsi 22 Nm dan 2.000 RPM, ia menangani penggerak sumbu X, Y, dan Z pada pusat permesinan vertikal kompak hingga menengah, mesin bubut, dan mesin ketuk dengan kinerja yang konsisten.

Keluaran 2,5 kW dan torsi stall 20 Nm sangat cocok dengan pengaturan ball screw dan penggerak linier yang umum di kelas mesin ini, memberikan gaya yang cukup untuk mempertahankan laju umpan yang diprogram di bawah beban pemotongan yang realistis tanpa penguat penggerak berburu atau membatasi.

Poros Lurus, Tanpa Rem — dan Mengapa Itu Seringkali Pilihan yang Tepat

A06B-0085-B101 adalah varian tanpa rem, poros lurus. Untuk aplikasi sumbu horizontal — konfigurasi X, Y, dan sebagian besar Z di mana sumbu tidak membawa beban gravitasi yang tidak ditopang — ini sepenuhnya sesuai.

Penggerak servo mempertahankan penahanan posisi aktif ketika sumbu diam, dan tidak adanya sirkuit rem menyederhanakan pemasangan, mengurangi kompleksitas perkabelan, dan menghilangkan satu kategori pertimbangan pemeliharaan.

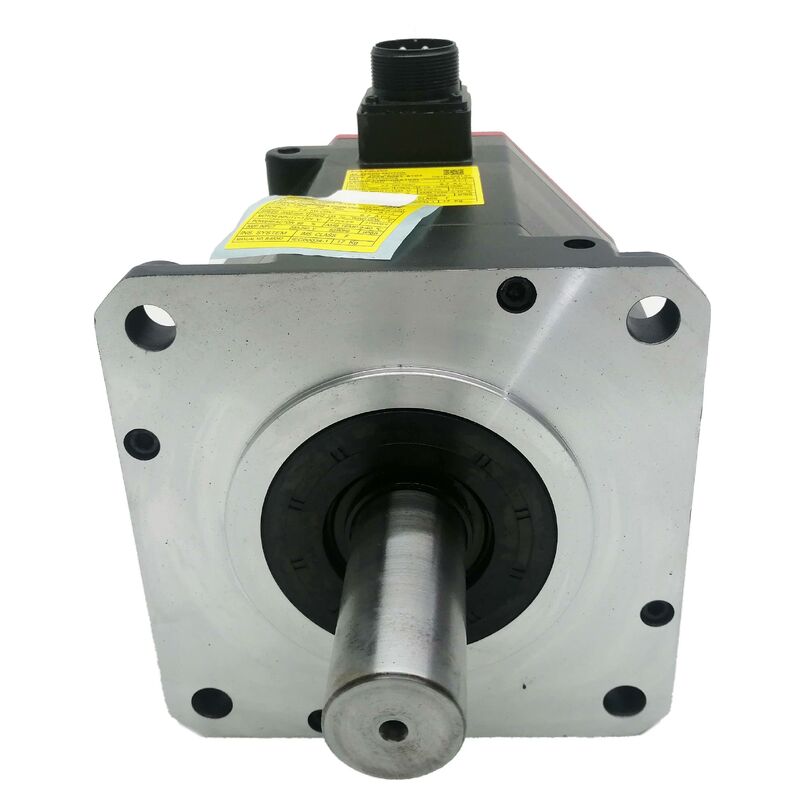

Poros lurus tanpa keyway bekerja dengan bersih dengan kopling bellows, rahang, dan cakram presisi yang merupakan standar pada sambungan sumbu ball screw CNC.

Transmisi torsi bergantung pada gaya penjepitan kopling pada diameter poros, yang memadai untuk profil beban yang ditangani motor ini dalam aplikasi yang dituju. Jika pemasangan melibatkan puli, penggerak sabuk, atau pengaturan kopling apa pun yang mengalami beban kejut yang sering atau pembalikan torsi tinggi yang berkelanjutan, varian poros berkeyway harus dievaluasi sebagai gantinya.

Kompatibilitas Penggerak & Kontrol

Motor seri BiS direkayasa untuk bekerja dengan modul penguat servo seri Beta Fanuc dan terintegrasi dengan platform kontrol CNC Fanuc termasuk keluarga Seri 0i-Mate, 0i, 16i, 18i, dan 21i. Kompatibilitas luas ini mencerminkan pasar mesin perkakas yang dituju oleh seri BiS — kombinasi penguat Beta / motor BiS adalah pasangan standar pada banyak pembuatan mesin OEM, dan karakteristik integrasinya terdokumentasi dengan baik.

Parameter penggerak servo harus dikonfigurasi dengan kode tipe motor yang benar untuk spesifikasi BiS 22/2000.

Ini sangat penting selama pekerjaan penggantian — penggerak yang dibiarkan dengan pengaturan parameter dari model motor yang berbeda akan mengalami kesalahan karena ketidakcocokan tipe motor atau menghasilkan perilaku loop kecepatan yang menurunkan kinerja sumbu hingga diperbaiki. Mengonfirmasi keselarasan parameter sebelum gerakan sumbu pertama adalah langkah komisioning standar yang lebih sering dilewati karena tekanan waktu daripada yang seharusnya.

Di Mana BiS 22/2000 Biasanya Ditemukan

BiS 22/2000 muncul di berbagai macam mesin perkakas CNC yang dibangun di sekitar sistem penggerak seri Fanuc Beta. Aplikasi umum termasuk pusat permesinan vertikal kompak, mesin bubut CNC dengan kemampuan alat penggerak, mesin bor dan ketuk, dan pusat pembubutan multi-sumbu di kelas kecil hingga menengah.

Ini juga digunakan pada beberapa sumbu pemosisian robot dan aplikasi sumbu CNC tambahan di mana kelas torsi dan batas 2.000 RPM-nya cocok dengan pengaturan penggerak mekanis.

Karena Fanuc merancang seri BiS untuk produksi mesin perkakas bervolume tinggi, motor dan komponen penggeraknya yang cocok tersedia secara luas di pasar yang diperbaharui dan surplus. Ini adalah keuntungan praktis bagi fasilitas yang mengelola mesin yang menua — opsi pengganti lebih mudah diakses daripada untuk beberapa generasi motor yang lebih tua atau lebih khusus.

Catatan Pengadaan & Inspeksi

Saat mengevaluasi A06B-0085-B101 bekas atau diperbaharui, mulailah dengan encoder dan poros. Periksa konektor encoder dari korosi pin dan verifikasi keluar kabel tidak rusak dan penahan regangan utuh — kerusakan kabel encoder adalah penyebab umum kesalahan umpan balik posisi pada motor dengan riwayat layanan yang diperpanjang.

Periksa poros lurus dari kelonjongan dan bukti apa pun dari gesekan kopling atau benturan di ujung poros. Ukur resistansi belitan tiga fasa untuk keseimbangan di semua fasa dan verifikasi resistansi isolasi ke bumi. Putar poros dengan tangan untuk menilai kondisi bantalan.

Unit dari pemasok perbaikan terkemuka akan diuji di bawah beban sebelum dijual — minta dokumentasi daripada menerima persetujuan inspeksi visual pada motor usia ini.

FAQ

Q1: Penguat servo dan kontrol CNC apa yang kompatibel dengan A06B-0085-B101?

BiS 22/2000 dirancang untuk digunakan dengan modul penguat servo seri Fanuc Beta.

Ini terintegrasi dengan platform kontrol CNC Fanuc termasuk keluarga 0i-Mate, 0i, 16i, 18i, dan 21i. Penguat harus dikonfigurasi dengan parameter tipe motor yang sesuai dengan spesifikasi BiS 22/2000. Menggunakan parameter tipe motor yang salah diatur adalah salah satu kesalahan komisioning paling umum selama penggantian motor dan akan menghasilkan ketidakstabilan sumbu atau kesalahan penggerak hingga diperbaiki.

Q2: Apakah seri Beta iS sebanding kinerjanya dengan motor seri Alpha iS pada kelas torsi yang sama?

Kedua seri berbagi teknologi motor servo inti Fanuc, tetapi mereka menargetkan persyaratan aplikasi yang berbeda. Seri Alpha iS menawarkan rentang kecepatan yang diperluas, rasio torsi puncak yang lebih tinggi, dan fleksibilitas sistem penggerak yang lebih besar.

Seri Beta iS dioptimalkan untuk kinerja yang konsisten dalam amplop operasi yang ditentukan yang sesuai dengan sebagian besar aplikasi sumbu mesin perkakas CNC standar — memberikan apa yang sebenarnya dibutuhkan mesin tersebut tanpa biaya yang terkait dengan seri motor dengan spesifikasi lebih tinggi. Untuk sebagian besar penggerak sumbu CNC kelas menengah, BiS 22/2000 sepenuhnya memadai.

Q3: Motor ini tidak memiliki rem — bisakah dipasang pada sumbu vertikal?

Dengan hati-hati. Sumbu vertikal dengan beban gravitasi yang signifikan — kepala spindel penggilingan, lengan pengubah alat yang berat, atau meja kerja — memerlukan kemampuan penahan mekanis ketika servo dilepas dayanya.

Tanpa rem, penahanan posisi pada sumbu yang dibebani gravitasi sepenuhnya bergantung pada retensi torsi aktif penggerak servo, yang hilang selama E-stop, alarm servo, atau kegagalan daya. Untuk aplikasi ini, varian rem adalah spesifikasi yang tepat. A06B-0085-B101 paling cocok untuk sumbu horizontal atau penggerak vertikal yang bebannya ringan di mana sumbu tidak akan turun karena gravitasi.

Q4: Apa arti peringkat 22 Nm dalam istilah sumbu praktis?

Angka 22 Nm mewakili keluaran torsi berkelanjutan motor — gaya yang dapat dipertahankan tanpa batas pada arus terukur tanpa kelebihan beban termal.

Dalam sumbu ball screw CNC, torsi yang diterjemahkan melalui mekanisme penggerak menentukan gaya pemotongan berkelanjutan maksimum yang dapat ditahan sumbu sambil mempertahankan akurasi laju umpan.

Motor yang ukurannya sesuai untuk beban sumbu akan berjalan dengan nyaman di bawah batas torsi berkelanjutannya selama pemotongan normal, dengan ruang kepala tersedia untuk akselerasi dan lintasan berat sesekali.

Q5: Bagaimana cara memverifikasi A06B-0085-B101 yang diperbaharui layak produksi sebelum pemasangan?

Minta hasil pengujian yang terdokumentasi dari pemasok: persyaratan minimum adalah resistansi belitan tiga fasa yang seimbang, resistansi isolasi ke bumi jauh di atas 1 MΩ, keluaran sinyal encoder yang dikonfirmasi, dan putaran tanpa beban hingga kecepatan terukur yang mengonfirmasi operasi bantalan yang mulus tanpa anomali termal.

Periksa poros untuk kelurusan dan konektor encoder untuk kondisi pin. Pemasok motor seri BiS yang diperbaharui yang tidak dapat memberikan dokumentasi pengujian untuk unit yang akan dipasang kembali ke mesin produksi bukanlah sumber yang memadai.
