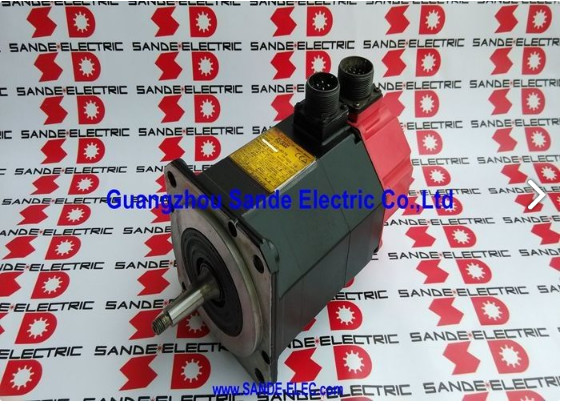

A06B-0123-B077 Motor servo AC Fanuc A06B0123B077 AO6B-OI23-BO77

Fanuc A06B-0123-B077. Seri ALPHA AC Servo Motor a3/3000 9kW, Taper Shaft, aI64K Encoder, IP65

Nomor Bagian:A06B-0123-B077

Seri:ALPHA AC Servo Motor

Model:a3 / 3000

Konfigurasi:Poros kerucut dengan keyway, aI64K Incremental Encoder, Tidak ada rem, IP65

Kondisi:Baru / Direnovasi / Tersedia Pertukaran

Gambaran umum

PeraturanFanuc A06B-0123-B077adalah kompak,kecepatan tinggi ALPHA seri AC servo motor dari keluarga a3 / 3000 generasi red-cap yang melayani industri mesin alat CNC dengan konsistensi dan daya tahan sepanjang masa produksiDengan output terus-menerus 0,9 kW, torsi stall 3 Nm, dan kecepatan maksimum 3.000 rpm, ini adalah salah satu motor dengan bingkai yang lebih ringan di kisaran menengah ALPHA tetapi salah satu yang lebih cepat pada tingkat torsi.

Frekuensi nominal 200Hz pada 127V tiga fase dan 4.6A draw arus menempatkan itu persegi dalam kisaran aplikasi kompak, siklus tinggi posisi drive pada alat mesin CNC kecil hingga menengah.

Poros kerucut dengan keyway dan encoder tambahan aI64K adalah tanda tangan mekanik dan listrik dari varian ini koneksi kopling berulang dan umpan balik tambahan yang dapat diandalkan yang akurasi sumbu CNC tergantung pada.

Dipasang flange dan IP65 tertutup, A06B-0123-B077 mudah dipasang, cukup kompak untuk muat di posisi drive mesin ketat,dan dibangun untuk bertahan dalam lingkungan operasi lantai mesin produksi.

Motor ini tetap tersedia melalui pasar yang direnovasi dan surplus, dengan komunitas perbaikan yang mapan yang akrab dengan keluarga motor a3/3000 dan persyaratan servisnya.

Spesifikasi Utama

3,000 RPM pada Tingkat Torsi a3

A3/3000 menempati posisi yang spesifik dan jelas dalam keluarga motor ALPHA.

Kelas torsi stall 3 Nm membuat ini salah satu torsi motor yang lebih ringan dalam generasi red-cap lebih ringan daripada keluarga a6, aC6, aC12, dan aC22 yang menangani beban poros yang semakin berat.Apa yang A3/3000 bawa ke kelas torsi sederhana adalah 3,000 RPM, yang pada ukuran frame dan tingkat daya ini membuka berbagai aplikasi yang berguna di mana kecepatan dan presisi lebih penting daripada kekuatan output berkelanjutan.

Pada alat mesin CNC kecil hingga menengah motor ini dipasang pada, a3/3000 biasanya ditangani poros sekunder, tool magazine indeksasi, posisi meja putar,dan mekanisme pakan kompak di mana beban mekanis ringan tetapi kecepatan siklus gerak tinggi dan akurasi penempatan harus konsisten.

Frekuensi operasi 200Hz dibandingkan dengan 133Hz untuk varian 2.000 rpm dalam kelas torsi yang sama mencerminkan desain kecepatan yang lebih tinggi dan kondisi operasi amplifier yang berbeda yang 3,000 permintaan rpm.

Rating terus-menerus 0,9 kW adalah hasil dari memberikan 3 Nm pada 3,000 RPM .

Pada arus nominal 4,6A, modul amplifier yang menangani sumbu ini berada dalam kelas arus yang lebih ringan,yang juga mempengaruhi ukuran kabinet drive dan kabel untuk mesin multi-sumbu dengan beberapa sumbu a3/3000.

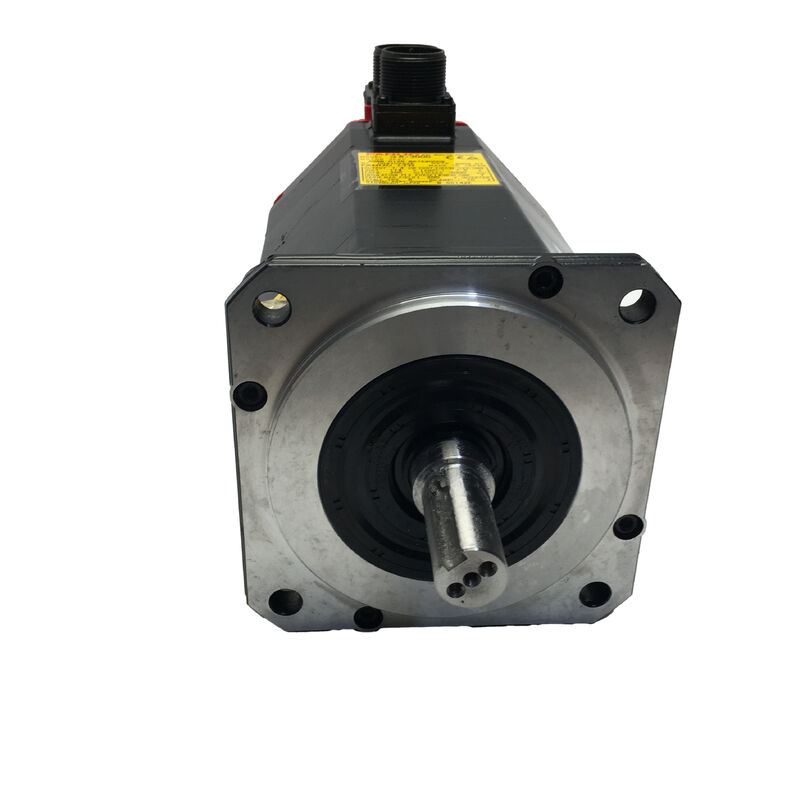

Poros kerucut dengan keyway presisi dan keterlibatan positif

Poros kerucut pada A06B-0123-B077 diproses ke profil kerucut presisi dengan keyway.

The taper angle creates a self-centering interference fit when the coupling hub or driven component is drawn onto the shaft — the hub seats concentrically without the trial-and-error alignment that clamping-only straight shaft connections sometimes require.

Jalan kunci memotong kerucut ini dan memberikan kunci rotasi positif: bahkan di bawah berulang pergantian percepatan-penundaan siklus posisi CNC,hub tidak bisa meluncur berputar pada poros.

Untuk motor 3 Nm,Kombinasi interferensi kerucut ditambah keterlibatan keyway adalah spesifikasi mekanik yang berlebihan untuk beban torsi saja. Servo kopling berkualitas pada poros lurus akan menangani 3 Nm tanpa risiko..

Poros kerucut hadir karena mesin motor ini melayani permintaan posisi repeatability yang tergantung pada hub kopling duduk di posisi yang sama persis setiap kali dipasang,dan karena keyway memastikan hub tidak pernah bermigrasi secara rotasi bahkan setelah bertahun-tahun pembalikan operasional.

Konsekuensi pada saat penggantian tidak berubah dari motor poros kerucut lainnya dalam keluarga ALPHA: komponen yang digerakkan harus dilepas dengan penarik pemutus kerucut yang tepat,tidak didorong dengan alat benturan.

Mencoret permukaan kerucut selama penghapusan menurunkan pas interferensi dan menghasilkan aliran poros yang mempengaruhi akurasi penempatan setelah pemasangan ulang.

General Servo's refurbishment documentation confirms the taper shaft is inspected and matched to Fanuc specifications during their rebuild process — it is one of the items where field maintenance decisions have the most consequential long-term effects.

aI64K Encoder 64,000 ppr Incremental Feedback

aI64K adalah Fanuc's 64,000 pulse-per-revolution incremental encoder, perangkat umpan balik standar untuk servo motor seri ALPHA.

Pada 3.000 rpm, encoder menghasilkan 3,2 juta denyut per detik, giving the ALPHA servo amplifier's control loops the resolution they need to manage velocity and position at the motor's full speed range without the velocity ripple that lower-resolution encoders can introduce.

Operasi inkremental membutuhkan urutan homing pada setiap startup mesin untuk menetapkan posisi sumbu absolut.

CNC menggerakkan sumbu ke posisi referensi, membaca pulsa penanda encoder, dan mengatur penghitung posisi dari referensi itu.Untuk fungsi sumbu sekunder dan bantu a3/3000 biasanya berfungsi, homing adalah langkah rutin singkat pada startup mesin biasanya lebih cepat daripada pada sumbu utama besar karena jarak perjalanan ke referensi biasanya pendek.

Pada motor bekas, integritas konektor encoder adalah perhatian utama sebelum pemasangan.

Konektor aI64K terletak di bagian belakang motor dan terpapar lingkungan operasi.

Korosi pin dari kelembaban, kerusakan dari penanganan kabel selama perawatan sebelumnya, and contamination ingress are the most common encoder-side failure modes on this motor generation — and they produce position error or encoder alarm codes at the servo drive that can be misread as drive faults before the encoder is confirmed as the source.

IP65 Penutup dan Kecocokan Lingkungan

Standar A06B-0123-B077 membawa penyegelan IP65 yang sepenuhnya terlindungi dari debu dan tahan terhadap jet air yang diarahkan dari setiap sudut.,IP65 mencakup kabut pendingin rutin, percikan acak, dan paparan pembersihan udara terkompresi dari lingkungan pemesinan produksi tanpa tindakan penyegelan tambahan.

Varian tertutup untuk posisi paparan pendingin yang lebih tinggi sufiks # 7075 memiliki peringkat IP67 untuk perlindungan perendaman sementara.Jika instalasi motor berada dalam posisi dengan paparan langsung jet pendingin atau dalam mesin dengan pengiriman pendingin yang agresif, # 7075 adalah spesifikasi yang tepat.

Standar B077 cocok untuk sebagian besar posisi pemasangan untuk kelas motor ini, di mana IP65 cukup dan kompleksitas penyegelan ekstra IP67 tidak menambah manfaat praktis.

Kompatibilitas Drive & Control

The A06B-0123-B077 is compatible with Fanuc ALPHA series SVM servo amplifier modules and integrates with the Fanuc CNC control platforms that were current during the ALPHA series production period — Series 0, 0i, 15, 16, 18, dan 21.

Servo amplifier harus diparameterkan dengan kode tipe motor untuk a3/3000 sebelum operasi sumbu.

Pada mesin multi-sumbu dengan tipe mesin campuran ALPHA, confirm that the amplifier module assigned to this axis is configured for the a3/3000 specifically — it is a common parameterisation oversight on machines that have had motors replaced or reconfigured over their service life, dan kode tipe motor yang salah pada motor ringan seperti a3/3000 menghasilkan loop kecepatan dan masalah batas arus yang sama seperti pada motor yang lebih besar.

FAQ

Q1: Bagaimana a3/3000 dibandingkan dengan a6/3000 dalam kelas kecepatan yang sama?

Kedua motor berjalan hingga 3.000 rpm pada 200Hz dan 127V, dan keduanya menggunakan poros kerucut dengan pengenkoder I64.5A arus nominal ️ dua kali lipat torsi a3/3000 pada pengambilan arus yang lebih tinggi.

A3/3000 pada 3 Nm dan 4.6A benar untuk beban sumbu yang lebih ringan di mana pengambilan arus yang lebih rendah adalah keuntungan untuk ukuran modul amplifier.Mereka tidak dapat ditukarkan Selalu mencocokkan nomor bagian dengan motor yang dipasang pada mesin.

T2: Servo amplifier mana yang kompatibel dengan A06B-0123-B077?

a3/3000 kompatibel dengan Fanuc ALPHA seri SVM dan SVU servo amplifier modul dalam kelas arus yang tepat untuk operasi terus-menerus 4,6A.Modul SVM khusus yang ditugaskan dalam konfigurasi drive asli mesin mengatur kompatibilitas .

Untuk mesin di mana amplifier telah diganti atau ditingkatkan sejak konstruksi asli, konfirmasi bahwa amplifier baru mendukung antarmuka enkoder tambahan aI64K.

T3: Apa perbedaan antara varian B077 dan B175 dalam keluarga a3/3000?

B077 tidak memiliki rem terintegrasi position holding at rest bergantung pada servo drive yang mempertahankan torsi aktif.membuatnya cocok untuk poros vertikal atau mekanisme yang terbebani gravitasi di mana jaminan posisi mekanis diperlukan selama servo mati, E-stop, atau kehilangan daya.

Keduanya memiliki output 0,9 kW yang sama, torsi stall 3 Nm, spesifikasi listrik 127V / 200Hz / 4.6A, poros kerucut, dan penyegelan IP65.

T4: Dapatkah motor ini diganti dengan motor Fanuc generasi saat ini jika a3/3000 yang direnovasi tidak tersedia?

Penggantian generasi silang untuk motor Alpha i atau Beta i pada prinsipnya mungkin tetapi membutuhkan penilaian teknik √ dimensi pemasangan, pin-out konektor, protokol encoder,dan jenis servo amplifier yang diperlukan semua berbeda antara motor ALPHA dan generasi arus.

Untuk satu motor yang gagal pada mesin yang berfungsi, gangguan dan biaya penggantian lintas generasi biasanya lebih besar daripada sumber a3/3000 yang direnovasi.Unit yang direnovasi masih tersedia di pasar servo motor, dan mode kegagalan A3/3000 yang dipahami dengan baik membuatnya cocok untuk renovasi toko spesialis.

T5: Langkah inspeksi apa yang paling penting untuk A06B-0123-B077 yang digunakan?

Mulailah dengan permukaan poros kerucut untuk memeriksa fretting, skor, atau tanda-tanda dampak dari penghapusan yang tidak benar sebelumnya.Kerusakan permukaan keriting mengorbankan interferensi cocok geometri dan tidak dapat dikoreksi di lapangan.

Periksa pintu kunci untuk fretting di muka kontak kunci. memeriksa konektor enkoder aI64K untuk pin korosi atau bengkok dan keluar kabel untuk gesekan atau kerusakan pada bantuan ketegangan.Mengukur ketahanan penggulung tiga fase untuk keseimbangan fase dan memeriksa ketahanan isolasi terhadap tanah.

Putar poros dengan tangan untuk merasakan bantalan kasar atau seret.000 RPM pada drive Fanuc ALPHA dengan verifikasi sinyal encoder adalah pemeriksaan akhir yang benar sebelum motor dikembalikan ke layanan produksi.
