A06B-0127-B077 Motor servo AC Fanuc A06B0127B077 AO6B-OI27-BO77

Fanuc A06B-0127-B077 | Seri ALPHA AC Servo Motor A6/2000 — 1.0kW, Poros Taper, Encoder I64

Nomor Suku Cadang: A06B-0127-B077

Seri: Motor Servo AC ALPHA

Model: A6 / 2000

Konfigurasi: Poros Taper dengan Keyway, Encoder Incremental I64, Tanpa Rem, IP65

Kondisi: Baru / Diperbaharui / Tukar / Stok Tersedia

Gambaran Umum

Fanuc A06B-0127-B077 adalah motor servo AC 1,0 kW dari seri ALPHA Fanuc — model A6/2000 — yang dibuat untuk penggerak sumbu yang lebih ringan pada mesin perkakas CNC kecil hingga menengah di mana dimensi ringkas, pemosisian yang andal, dan kopling poros yang presisi menjadi prioritas.Berjalan hingga 2.000 RPM pada 140V tiga fasa, 133Hz, dan menarik arus 4,6A berkelanjutan, motor ini menghasilkan torsi stall 6 Nm melalui poros taper dengan keyway — kombinasi yang disengaja untuk sumbu di mana konsentrisitas dan keterlibatan torsi positif lebih penting daripada kesederhanaan kopling.

A6/2000 menempati ceruk yang spesifik dan praktis dalam keluarga ALPHA. Dengan konstanta torsi 1,08 Nm per ampere dan konstanta back-EMF 38V per 1000 RPM, karakteristik kelistrikan motor dikalibrasi untuk sistem penguat servo yang dirancang untuk bekerja dengannya.

Dengan berat 7,5 kg, motor ini benar-benar ringkas dan relatif mudah ditangani selama pemasangan dan pemeliharaan — pertimbangan yang relevan pada mesin di mana motor sumbu berada di posisi terbatas dengan akses terbatas.

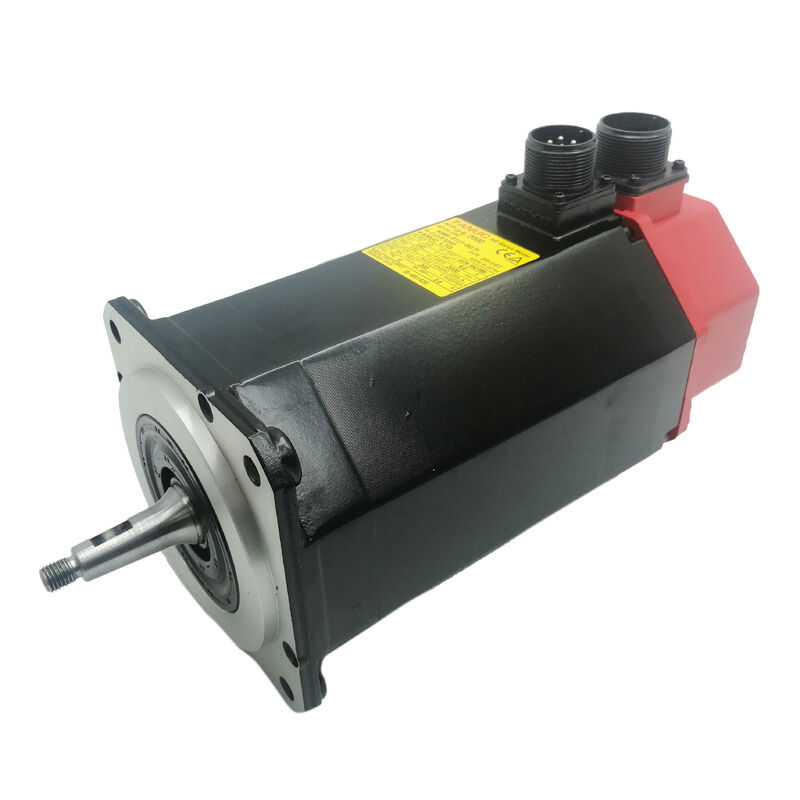

Tutup ujung merah menandakan ini sebagai motor generasi ALPHA — seri yang mendefinisikan standar kinerja sumbu servo untuk berbagai kelas mesin perkakas CNC selama masa produksinya. A06B-0127-B077 tetap diperdagangkan secara aktif di pasar yang diperbaharui dan stok, dan terus melayani basis mesin terpasang yang dibangun di sekitarnya.

Spesifikasi Utama

Parameter

Kelas torsi A6 berada di ujung bawah keluarga ALPHA kelas menengah — torsi stall 6 Nm menjadikannya motor untuk mekanisme yang bergerak dengan tujuan tetapi tanpa persyaratan gaya ekstrem.

Batas kecepatan 2.000 RPM adalah parameter pendamping yang melengkapi gambaran: pada peringkat kecepatan dan kelas torsi ini, A6/2000 sangat cocok untuk sumbu pemosisian tambahan pada pusat permesinan ringkas, mesin pengeboran dan penyadapan khusus, pusat pembubutan kecil, dan peralatan CNC serbaguna di mana sumbu servo menggerakkan mekanisme yang relatif ringan melalui posisi yang ditentukan pada laju siklus produksi.

Membandingkan A6/2000 dengan varian A6/3000 dalam kelas torsi yang sama sangatlah mendidik.

A6/3000 yang berjalan hingga 3.000 RPM memprioritaskan kecepatan lintasan; A6/2000 yang berjalan hingga 2.000 RPM memberikan torsi 6 Nm-nya lebih efisien pada kecepatan lebih rendah, dengan kurva torsi yang lebih cocok untuk sumbu yang menghabiskan lebih banyak waktu pada kecepatan rendah hingga menengah daripada pada lintasan maksimum.

Frekuensi terukur 133Hz — dibandingkan dengan 200Hz untuk varian 3.000 RPM — mencerminkan batas kecepatan yang lebih rendah ini dan optimasi desain elektromagnetik yang berbeda yang dimungkinkannya.

Konstanta torsi 1,08 Nm/A menceritakan kisah praktis bagi siapa pun yang mengukur penggerak atau mendiagnosis penarikan arus sumbu: pada arus terukur 4,6A, motor menghasilkan sekitar 5 Nm torsi berkelanjutan, dengan torsi stall 6 Nm dapat dicapai pada 10A untuk lonjakan akselerasi singkat. Hubungan ini mendefinisikan amplop daya yang bekerja dalam penguat servo ALPHA pada sumbu ini.

Poros Taper dengan Keyway

Poros taper pada A06B-0127-B077 dimesin ke profil kerucut presisi dengan keyway terintegrasi. Taper menciptakan kesesuaian interferensi yang memusatkan diri sendiri yang memposisikan komponen yang digerakkan secara konsentris pada sumbu poros — menghilangkan eksentrisitas kecil yang dapat menumpuk dalam sambungan yang hanya menggunakan penjepitan seiring waktu.

Keyway menambahkan keterlibatan rotasi positif: kunci secara fisik mengunci hub poros dan kopling, mencegah selip rotasi di bawah pembalikan arah dan siklus akselerasi-deselerasi yang terus-menerus dihasilkan oleh operasi sumbu CNC.

Bersama-sama, kedua fitur ini mengatasi dua mode kegagalan transmisi torsi utama dari penggerak sumbu servo: kehilangan konsentrisitas dan selip kopling.

Pada mesin yang dirancang di sekitar tipe poros ini, baik sudut taper maupun dimensi keyway dibangun ke dalam komponen yang digerakkan — puli, hub kopling, dan flensa input gearbox dimesin agar sesuai.

Motor pengganti harus memiliki geometri taper dan keyway yang sama agar pemasangan berfungsi tanpa modifikasi mekanis.

Varian sub-#7200 motor ini menambahkan bantalan berkinerja tinggi (HP) ke spesifikasi standar — relevan untuk aplikasi dengan beban poros radial atau aksial yang lebih tinggi daripada yang didukung oleh susunan bantalan standar. Di mana spesifikasi mesin memanggil bantalan HP, varian bantalan standar bukanlah pengganti langsung.

Pulse Coder I64

I64 adalah encoder inkremental 64.000 pulsa per putaran yang dipasang di bagian belakang rumah motor. Ini menyediakan sinyal umpan balik posisi dan kecepatan yang digunakan penguat servo ALPHA untuk menutup loop kontrol untuk pemosisian sumbu yang akurat dan regulasi laju umpan.

Pada kecepatan maksimum 2.000 RPM, encoder menghasilkan 2,13 juta pulsa per detik — bandwidth umpan balik yang dibutuhkan penguat untuk kontrol kecepatan yang mulus dan akurasi titik akhir posisi yang ketat di seluruh rentang kecepatan kerja penuh.

Operasi inkremental berarti posisi sumbu absolut ditetapkan melalui urutan homing pada setiap startup mesin.

CNC menggerakkan sumbu ke posisi referensinya, pulsa penanda encoder mengatur penghitung posisi, dan sumbu beroperasi dari referensi itu sepanjang sisa shift. Untuk jenis mesin dan fungsi sumbu yang biasanya dilayani oleh A6/2000, homing adalah langkah startup rutin.

Badan encoder dipasang di belakang bantalan belakang motor dan dilindungi oleh rumah motor IP65.

Lubang keluar kabel encoder dan konektor adalah titik paparan yang memerlukan perhatian pada motor bekas — korosi pin akibat kelembaban atau kabut pendingin, dan kerusakan kabel pada pelepas tegangan keluar, adalah temuan servis terkait encoder yang paling umum pada motor dengan riwayat servis yang panjang.

Penyegelan IP65

A06B-0127-B077 memiliki penyegelan IP65 — sepenuhnya tahan debu dan terlindungi dari semprotan air bertekanan rendah yang diarahkan dari arah mana pun. Peringkat ini mencakup paparan operasional harian lingkungan mesin perkakas CNC kecil: kabut pendingin, percikan insidental selama operasi pemotongan, dan kontak cairan sisa selama pemuatan dan pembongkaran benda kerja.

Perbedaan dari penyegelan IP67 yang ditemukan pada varian A6/3000 (A06B-0128-B077) patut dicatat untuk pemasangan di dekat zona pendingin aktif. IP65 melindungi dari semprotan tetapi tidak dari perendaman sementara. Untuk sebagian besar posisi sumbu tambahan yang dilayani oleh A6/2000, IP65 sudah memadai. Untuk posisi dengan paparan cairan langsung yang lebih berat, pertimbangkan perlindungan tambahan atau menentukan varian berperingkat lebih tinggi.

Kompatibilitas Penggerak & Kontrol

A06B-0127-B077 kompatibel dengan penguat servo seri ALPHA Fanuc dan terintegrasi dengan generasi kontrol CNC Fanuc yang berlaku selama periode produksi motor ini — Seri 0, 0i, 15, 16, 18, dan 21. Penguat servo harus diparameterisasi dengan kode tipe motor untuk A6/2000 sebelum operasi sumbu.

Mengingat banyak mesin yang menggunakan motor ini telah memperbarui komponen kontrol atau penggerak selama bertahun-tahun, mengonfirmasi penguat terpasang mendukung antarmuka encoder I64 dan dikonfigurasi dengan benar untuk spesifikasi motor ini adalah langkah yang diperlukan sebelum memasang pengganti.

FAQ

Q1: Apa perbedaan praktis antara A6/2000 dan A6/3000 untuk pemilihan sumbu?

Kedua motor memiliki torsi stall 6 Nm yang sama dan rangka fisik yang serupa. A6/2000 berjalan hingga 2.000 RPM pada 133Hz — dioptimalkan untuk sumbu kecepatan lebih rendah di mana pengiriman torsi yang efisien pada laju lintasan sedang menjadi prioritas. A6/3000 berjalan hingga 3.000 RPM pada 200Hz untuk pemosisian yang lebih cepat pada sumbu kecepatan lebih tinggi.

Spesifikasi kelistrikan berbeda: 140V / 4,6A untuk A6/2000 versus 114V / 7,5A untuk A6/3000. Pasangan penguat servo dan parameter tipe motor berbeda sesuai — mereka tidak dapat dipertukarkan tanpa mengkonfigurasi ulang penggerak.

Q2: Apa itu poros taper, dan mengapa motor poros lurus tidak dapat digunakan sebagai pengganti langsung?

Poros taper menciptakan kesesuaian interferensi presisi yang memusatkan diri sendiri dengan komponen yang digerakkan, yang dimesin ke sudut taper yang sesuai. Motor poros lurus tidak dapat duduk di hub berlubang taper — geometrinya tidak kompatibel.

Memasang motor poros lurus di posisi poros taper akan memerlukan penggantian hub kopling atau puli, menambah biaya dan waktu di luar motor itu sendiri. Verifikasi tipe poros pada motor yang terpasang sebelum memesan untuk memastikan penggantinya cocok persis.

Q3: Apa yang disediakan oleh varian sub-#7200 dengan bantalan HP, dan kapan itu dibutuhkan?

Varian #7200 menambahkan bantalan berkinerja tinggi (HP) ke spesifikasi standar A06B-0127-B077. Bantalan ini diberi peringkat untuk beban radial dan aksial yang lebih tinggi daripada susunan bantalan standar. Mereka ditentukan di mana beban poros — dari tegangan sabuk, massa kopling yang menggantung, atau gaya aksial langsung dari mekanisme yang digerakkan — melebihi peringkat beban dinamis bantalan standar.

Untuk susunan kopling standar dalam amplop torsi motor yang terukur, varian bantalan standar sudah memadai. Mengganti varian bantalan HP dalam aplikasi standar tidak memberikan manfaat dan mengganti bantalan standar dalam aplikasi HP memperpendek masa pakai bantalan.

Q4: Penggerak servo apa yang diperlukan untuk motor ini?

A06B-0127-B077 memerlukan modul penguat servo Fanuc seri ALPHA SVM atau SVU yang berukuran setidaknya 4,6A berkelanjutan dan 10A arus keluaran puncak. Ini terintegrasi dengan kontrol CNC Fanuc termasuk Seri 0, 0i, 15, 16, 18, dan 21.

Parameter tipe motor di penguat servo harus diatur ke kode yang benar untuk spesifikasi A6/2000. Pada mesin dengan model motor campuran pada sumbu yang berbeda, konfirmasikan modul penguat spesifik yang ditugaskan ke sumbu ini dikonfigurasi untuk A6/2000, bukan kode tipe untuk motor yang lebih besar atau lebih kecil di kabinet yang sama.

Q5: Apa pemeriksaan terpenting saat mengevaluasi A06B-0127-B077 bekas?

Periksa permukaan poros taper dengan hati-hati untuk tanda-tanda gesekan, goresan, atau kerusakan akibat benturan dari pelepasan sebelumnya yang tidak tepat — kerusakan permukaan taper menurunkan kesesuaian interferensi dan tidak dapat diperbaiki di lapangan. Periksa keyway untuk gesekan pada permukaan kontak kunci.

Periksa konektor encoder I64 untuk korosi pin dan lubang keluar kabel untuk kerusakan. Ukur resistansi belitan tiga fasa untuk keseimbangan dan periksa resistansi isolasi ke tanah. Putar poros dengan tangan untuk menilai kondisi bantalan — motor 7,5 kg cukup ringan untuk dipegang saat melakukan ini, membuat penilaian rasa bantalan menjadi mudah.

Uji coba tanpa beban hingga 2.000 RPM dengan pemantauan sinyal encoder adalah verifikasi akhir yang benar sebelum mengembalikan unit bekas ke sumbu produksi.
