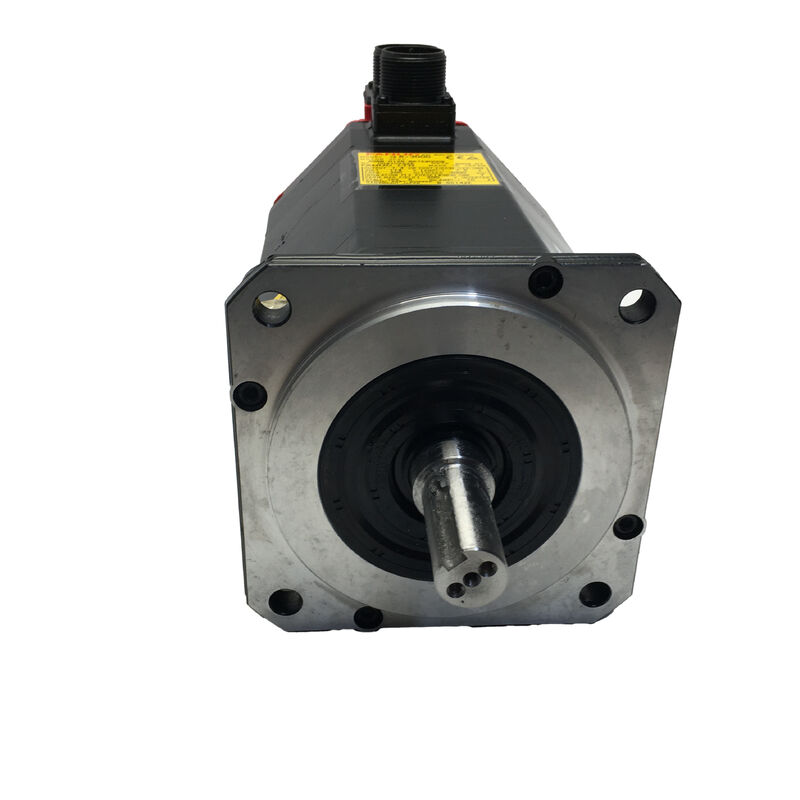

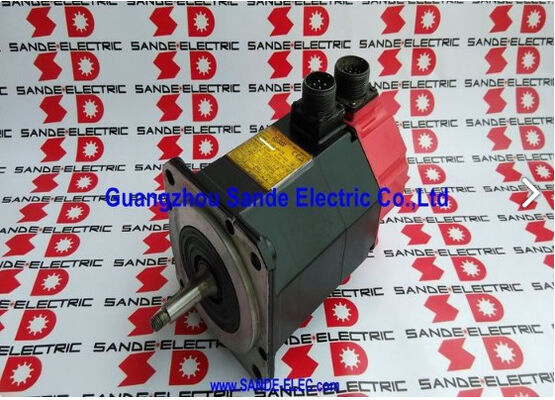

Fanuc A06B-0127-B177 | Motor Servo AC Seri Alpha α6/2000 — 1.0kW, 6Nm, Poros Taper, Rem 90V, Encoder A1000

Nomor Suku Cadang: A06B-0127-B177

Seri: Motor Servo AC Alpha (α)

Model: α6 / 2000

Konfigurasi: Poros Taper dengan Keyway, Rem Spring-Applied 90V DC, Encoder Absolut A1000, IP65

Output Terukur: 1.0 kW

Torsi Stall: 6 Nm

Kecepatan Terukur: 2.000 RPM

Tegangan Motor: 140 VAC

Arus Terukur: 4.6 A

Frekuensi Terukur: 133 Hz

Fase: 3-Fase

Kondisi: Baru / Diperbaharui

Gambaran Umum

The Fanuc A06B-0127-B177 adalah motor servo AC seri Alpha — model α6/2000 — yang dikonfigurasi dengan poros taper, rem spring-applied 90V DC, dan encoder absolut A1000. Dengan rating 1.0 kW, torsi stall 6 Nm, 140V, 4.6A, dan frekuensi operasi 133 Hz pada 2.000 RPM, motor ini mencakup aplikasi sumbu umpan torsi sedang yang menjadi dasar mesin perkakas generasi Alpha: pengganti langsung atau jalur peningkatan untuk generasi motor servo Fanuc yang lebih tua yang menjalankan platform kelistrikan α6/2000 yang sama, dengan umpan balik absolut resolusi tinggi encoder A1000 memberikan peningkatan yang berarti dalam akurasi posisi dan perilaku startup dibandingkan encoder inkremental I64 yang ditemukan pada varian sebelumnya dari motor yang sama.

Tiga elemen konfigurasi menjadikan B177 seperti apa adanya dalam keluarga produk A06B-0127. Poros taper menyediakan posisi konsentris yang memusatkan diri antara motor dan komponen yang digerakkannya — puli, hub kopling, atau roda gigi — dan kesesuaian interferensi mekanis yang berkembang di bawah beban torsi menghilangkan gerakan mikro pada antarmuka motor-beban yang dapat berkembang seiring waktu pada pengaturan penjepitan polos poros lurus di bawah getaran berkelanjutan.

Rem 90V DC menyediakan penahanan aman jika penguat servo dinonaktifkan.

Encoder A1000 mengembalikan 1.000.000 pulsa per putaran ke drive servo, menyediakan data posisi absolut tanpa perlu pengembalian referensi setelah gangguan daya apa pun.

Spesifikasi Utama

α6/2000 dalam Lini Servo Alpha

Motor α6/2000 berada di kisaran tengah-bawah keluarga motor servo seri Alpha — dengan rating 1.0 kW kontinu dan torsi stall 6 Nm, berjalan hingga 2.000 RPM.

Dalam konteks mesin perkakas CNC dari generasi Alpha, kelas motor ini biasanya melayani sumbu yang lebih ringan dari pusat permesinan kecil hingga menengah: sumbu putar keempat, kemiringan sumbu B pada beberapa platform, sumbu posisi sekunder, dan pada mesin ringkas, sumbu X/Y/Z primer di mana massa meja dan benda kerja menjaga beban sumbu dalam jangkauan operasi motor yang nyaman.

Angka "6" dalam α6/2000 mengacu pada kelas torsi stall dalam konvensi penamaan Fanuc Alpha, dan "/2000" mendefinisikan kecepatan maksimum.

Ini menempatkan α6/2000 di bawah α6/3000 (torsi sama, kecepatan lebih tinggi) dan α12/2000 (torsi lebih tinggi, kecepatan sama) dalam progresi keluarga Alpha.

Memilih motor yang tepat dalam jangkauan ini memerlukan pencocokan inersia beban sumbu dan permintaan torsi puncak terhadap apa yang dapat diberikan motor pada tingkat percepatan yang diperlukan — torsi stall 6 Nm mendefinisikan apa yang dapat ditahan motor pada kecepatan nol, sementara kurva torsi-kecepatan kontinu menentukan apa yang dapat dipertahankannya melalui siklus pemesinan penuh.

Poros Taper — Antarmuka Mekanis yang Memusatkan Diri

Poros taper pada A06B-0127-B177 adalah desain poros pas interferensi yang memusatkan diri. Saat komponen pasangan — puli, sproket, hub kopling, atau puli sabuk sinkron — ditarik ke taper oleh mur atau baut penahannya, diameter taper yang meningkat menghasilkan interferensi yang meningkat antara poros dan lubang.

Ketika dipasang dengan benar ke torsi yang ditentukan, pas interferensi ini menciptakan area kontak gesekan yang didistribusikan di seluruh panjang taper, bukan kontak titik terkonsentrasi dari antarmuka keyway lurus.

Taper juga menyelesaikan masalah keselarasan yang melekat pada pemasangan motor poros lurus.

Hub lubang taper duduk secara konsentris pada taper berdasarkan geometri — satu-satunya posisi kesetimbangan pada poros adalah posisi di mana diameter taper cocok.

Tidak ada kemungkinan duduk eksentrik jika lubang hub berukuran benar, yang berarti rakitan berputar secara inheren seimbang tanpa pengganjalan atau penyesuaian keselarasan tambahan.

Keyway pada poros taper menambahkan keterlibatan rotasi positif ke penahanan aksial dan radial dari pas interferensi.

Kunci mencegah rotasi relatif antara poros dan hub jika pas interferensi sebagian teratasi di bawah beban kejut ekstrem atau getaran — situasi yang lebih umum pada motor seri Alpha yang menggerakkan sekrup bola melalui penggerak sabuk bergigi daripada pada pengaturan yang terhubung langsung, di mana tegangan sabuk memberikan beban radial yang berkelanjutan pada poros.

Pelepasan poros taper memerlukan penarik yang tepat — perangkat yang mendorong hub dari taper secara aksial dengan menekan permukaan ujung poros sambil menarik pada flensa hub.

Mencoba melepaskan komponen poros taper yang terpasang dengan benar dengan memukul atau mencungkil berisiko merusak poros, merusak hub, dan merusak encoder dari kejutan yang ditransmisikan melalui badan motor.

Rem 90V DC — Penahanan Aman Seri Alpha

Rem yang dipasang pada A06B-0127-B177 adalah spring-applied dan dilepaskan oleh 90V DC. Ini adalah tegangan rem standar seri Alpha — berbeda dari rem 24V DC yang digunakan pada motor seri Beta iS dan Beta i.

Pegas memuat cakram rem terhadap permukaan gesekan setiap saat; menerapkan 90V DC mengaktifkan koil, mengatasi gaya pegas, dan menahan cakram rem menjauh dari permukaan gesekan saat motor berjalan.

Lepaskan suplai 90V — dengan penonaktifan servo, E-stop, atau kehilangan daya — dan pegas segera mengaktifkan rem.

Spesifikasi 90V tidak dapat dinegosiasikan. Menerapkan 24V ke koil rem 90V menghasilkan gaya elektromagnetik yang tidak mencukupi untuk mengatasi pegas, membuat rem sebagian terpasang. Motor berjalan melawan seretan rem berkelanjutan: permukaan bantalan rem memanas, bantalan menanggung beban radial abnormal dari cakram yang terdefleksi, dan kedua komponen memburuk secara progresif.

Kesalahan awalnya muncul sebagai penarikan arus servo yang lebih tinggi dari normal dan suhu motor yang meningkat, tanpa alarm langsung — kerusakan menumpuk secara diam-diam sampai rem atau motor gagal.

Sebelum menyambungkan daya ke pengganti A06B-0127-B177 mana pun, konfirmasikan tegangan suplai rem mesin pada konektor kabel rem dengan voltmeter DC.

Mesin yang menggunakan generasi servo Alpha dirancang dengan suplai rem DC 90V; kebingungan hanya muncul ketika motor dari generasi yang berbeda dicampur dalam panel yang sama.

Encoder Absolut A1000 — Satu Juta Pulsa Per Putaran

Pulsecoder A1000 pada A06B-0127-B177 mengembalikan data posisi absolut pada 1.000.000 pulsa per putaran.

Resolusi yang diwakili pada sumbu mesin tergantung pada rasio transmisi motor-ke-sumbu — pada sekrup bola pitch 10mm yang umum dengan kopling motor 1:1, 1.000.000 ppr pada motor diterjemahkan menjadi resolusi 0,01 μm per pulsa pada meja, yang merupakan urutan besarnya lebih halus daripada akurasi mekanis dari sistem sekrup bola dan rel panduan.

Nilai praktis A1000 bukanlah terutama batas resolusinya tetapi pengkodean absolutnya.

Berbeda dengan encoder inkremental I64 (64.000 ppr) yang ditemukan pada beberapa varian motor yang sama, A1000 mempertahankan posisi poros melalui gangguan daya. Ketika CNC menyala, drive servo membaca posisi poros absolut dari A1000 dan memiliki data posisi sumbu yang benar tanpa memerlukan perjalanan pengembalian referensi.

Pada mesin di mana urutan boot servo sebelumnya dibatasi oleh waktu yang diperlukan untuk menyelesaikan pengembalian referensi pada beberapa sumbu, encoder absolut secara langsung mengurangi latensi startup.

Pulsecoder A1000 secara fisik terletak di bagian belakang motor dan dilindungi di dalam selubung tersegel IP65.

Konektor kabel sinyalnya di bagian belakang motor adalah komponen yang paling rentan terhadap kerusakan selama pelepasan dan penggantian motor — konektor dan mekanisme penguncinya harus diperiksa dengan cermat selama pekerjaan pemeliharaan apa pun, dan peredam tegangan keluar kabel harus diperiksa dari keretakan atau gesekan.

Perlindungan IP65 dan Kompatibilitas Amplifier

Penyegelan IP65 — pengecualian debu lengkap dan perlindungan terhadap jet air dari arah mana pun — adalah tingkat perlindungan standar untuk jangkauan motor servo seri Alpha. Untuk lingkungan mesin CNC tempat α6/2000 beroperasi, IP65 mencakup kabut pendingin, pembersihan, dan paparan cairan insidental yang menyertai operasi pemesinan normal.

Segel oli poros di ujung depan motor adalah komponen aus yang paling rentan dari rakitan IP65 — kondisinya harus dimasukkan dalam pemeriksaan pemeliharaan berkala, terutama pada motor dengan jam operasi yang diperpanjang.

A06B-0127-B177 kompatibel dengan modul penguat servo seri Alpha — seri A06B-6079 SVM dan seri A06B-6096 antarmuka FSSB, dalam kelas arus yang sesuai untuk α6/2000 pada rating 4.6A. Ini terintegrasi dengan kontrol CNC Fanuc termasuk Seri 0, 15, 16, 18, 20, dan 21.

Penguat servo harus membawa parameter tipe motor yang benar untuk α6/2000 dan antarmuka encoder absolut A1000 harus diaktifkan sebelum sumbu dioperasikan.

FAQ

Q1: Apa perbedaan antara A06B-0127-B177 (encoder A1000) dan A06B-0127-B177#7000 (encoder i64)?

Keduanya adalah motor α6/2000 dengan poros taper dan rem DC 90V. Perbedaannya adalah encoder: B177 dasar membawa encoder absolut A1000 pada 1.000.000 ppr; varian akhiran #7000 membawa encoder inkremental i64 pada 64.000 ppr.

A1000 menyediakan retensi posisi absolut melalui gangguan daya tanpa homing; i64 memerlukan pengembalian referensi setelah setiap siklus daya.

Penguat servo dan CNC harus dikonfigurasi untuk tipe encoder yang terpasang pada motor — kedua varian tidak dapat dipertukarkan pada penguat yang sama tanpa perubahan parameter dan, jika diperlukan, perbedaan perangkat keras antarmuka encoder.

Q2: Mengapa rem pada motor ini 90V DC daripada 24V DC yang ditemukan pada banyak motor servo?

Koil rem seri Alpha dirancang untuk 90V DC, sesuai dengan tegangan catu daya rem yang digunakan dalam kabinet kontrol CNC Fanuc yang dibangun di sekitar generasi servo Alpha. Motor seri Beta iS dan Beta i menggunakan rem 24V DC.

Menerapkan 24V ke koil rem 90V α6/2000 membuat pegas tidak sepenuhnya teratasi, rem sebagian terpasang, dan motor berjalan melawan seretan berkelanjutan — menghasilkan kerusakan rem dan bantalan progresif yang mungkin tidak menghasilkan alarm langsung.

Selalu konfirmasikan tegangan suplai rem mesin sebelum menyambungkan motor pengganti apa pun.

Q3: Bagaimana cara melepas hub poros taper saat mengganti motor?

Gunakan penarik mekanis yang dirancang untuk aplikasi poros taper — yang menekan permukaan ujung poros sambil menarik pada flensa hub. Gaya tarik bekerja secara aksial di sepanjang poros untuk memisahkan pas interferensi.

Jangan mencoba melepas dengan memukul atau mencungkil, yang mentransmisikan kejutan melalui badan motor ke encoder dan bantalan.

Sebelum memasang motor pengganti, periksa lubang hub dari kerusakan gesekan dari pemasangan sebelumnya, dan konfirmasikan taper lubang cocok dengan spesifikasi taper poros sebelum menarik hub ke poros baru.

Q4: Penguat servo Fanuc dan kontrol CNC mana yang kompatibel dengan A06B-0127-B177?

α6/2000 beroperasi dengan modul penguat servo seri Alpha — seri A06B-6079 SVM (antarmuka Tipe A) dan seri A06B-6096 (antarmuka FSSB), dalam modul kelas arus 40A. Ini terintegrasi dengan Fanuc CNC Seri 0, 15, 16, 18, 20, dan 21.

Parameter tipe motor penguat harus cocok dengan α6/2000 dan antarmuka encoder absolut A1000 harus diaktifkan. Konfirmasikan apakah mesin menggunakan penguat Tipe A (A06B-6079) atau FSSB (A06B-6096) sebelum memesan motor pengganti, karena perutean sinyal encoder berbeda antara kedua generasi penguat ini.

Q5: Apa pemeriksaan terpenting saat mengevaluasi A06B-0127-B177 bekas?

Uji rem DC 90V terlebih dahulu: konfirmasikan poros berputar bebas saat 90V diterapkan, dan terkunci kuat saat 90V dilepas.

Rem yang menyeret pada 90V atau gagal menahan menunjukkan keausan rem yang memerlukan servis. Periksa permukaan poros taper dari gesekan atau goresan — permukaan taper yang tergores mengkompromikan pas interferensi pemasangan hub berikutnya.

Periksa konektor encoder A1000 di bagian belakang motor dari korosi pin dan verifikasi peredam tegangan pada keluar kabel utuh. Ukur resistansi belitan di ketiga fase untuk keseimbangan dan periksa resistansi isolasi ke tanah dengan megger.

Uji coba bench hingga 2.000 RPM pada penguat servo Alpha yang kompatibel dengan posisi absolut A1000 yang diverifikasi dan arus yang dipantau adalah pemeriksaan akhir yang benar sebelum motor dipasang pada mesin produksi.
