A06B-0128-B077 Motor servo AC Fanuc A06B0128B077 AO6B-OI28-BO77

Fanuc A06B-0128-B077 | Seri ALPHA AC Servo Motor A6/3000 — 1,4kW, Poros Tirus, Encoder I64, IP67

Nomor Suku Cadang: A06B-0128-B077

Seri: ALPHA AC Servo Motor

Model: A6 / 3000

Status: Dihentikan oleh Produsen — Stok Refurbished & Surplus Tersedia

Kondisi: Refurbished / Surplus

Tinjauan

Fanuc A06B-0128-B077adalah motor servo AC seri ALPHA yang ringkas dan berkecepatan tinggi — model A6/3000 — dari generasi motor berkepala merah Fanuc yang telah mapan yang melayani industri mesin perkakas CNC selama puluhan tahun penggunaan harian yang produktif.Dengan output terukur 1,4 kW dengan torsi stall 6 Nm, berjalan hingga 3.000 RPM pada suplai tiga fasa 114V pada 200Hz dan menarik 7,5A kontinu, ini adalah motor berbingkai ringan yang dibuat khusus untuk sumbu bantu dan penggerak pemosisian sekunder mesin perkakas CNC kecil hingga menengah.

Dua karakteristik fisik mendefinisikan varian ini dalam keluarga A6/3000: poros tirus dan penyegelan IP67.

Poros tirus menciptakan kesesuaian interferensi yang memusatkan diri dengan komponen yang digerakkan — pilihan desain yang dibuat untuk presisi, pengulangan, dan transmisi torsi yang andal di bawah profil beban dan siklus sumbu tempat motor ini ditentukan.

Penyegelan pabrik IP67 memperpanjang masa pakai di lingkungan yang kaya akan cairan pendingin tempat motor servo mesin perkakas beroperasi, melindungi rongga bantalan dan gulungan dari kabut dan paparan cairan yang memperpendek masa pakai rumah berperingkat lebih rendah.

Fanuc telah menghentikan model ini. Motor ALPHA A6/3000 terwakili dengan baik di pasar perbaikan dan surplus, dan mesin yang dibangun di sekitarnya terus berjalan di bengkel dan fasilitas yang tidak memiliki alasan mendesak untuk memensiunkan peralatan yang masih memproduksi suku cadang secara andal.

Spesifikasi Utama

Parameter

Penunjukan A6 menandai motor ini di ujung torsi rendah dari keluarga ALPHA ukuran sedang — torsi stall 6 Nm dibandingkan dengan 12 Nm motor AC12 dan keluarga AC22 22 Nm. Batas kecepatan 3.000 RPM menempatkannya di ujung kecepatan lebih tinggi dalam kelas torsinya.

Kombinasi tersebut mendefinisikan ceruk aplikasi: penggerak pemosisian cepat, beban ringan di mana waktu siklus pada beban mekanis sedang lebih penting daripada output gaya berkelanjutan.

Pada mesin perkakas yang dilayani oleh motor ini, A6/3000 biasanya menangani sumbu bantu — meja putar sumbu keempat pada pusat permesinan kecil, pemosisian tailstock pada mesin bubut ringkas, penggerak pengindeksan majalah perkakas, dan fungsi pemosisian sekunder di mana sumbu servo menggerakkan mekanisme yang relatif ringan dengan cepat dan akurat pada basis siklus tinggi.

Peringkat 3.000 RPM, dipasangkan dengan bola sekrup atau roda gigi yang sesuai, memberikan kecepatan lintasan yang dibutuhkan aplikasi ini tanpa memerlukan rangka motor yang lebih besar dan lebih berat.

Frekuensi listrik 200Hz mencerminkan desain kecepatan tinggi motor ini.

Penguat servo ALPHA menghasilkan frekuensi ini dari suplai listrik AC 200–230V standar, menghasilkan tegangan operasi motor 114V melalui bus DC internal dan tahap inverter. Ini transparan bagi instalasi mesin — koneksi yang relevan di kabinet drive adalah suplai AC standar, bukan frekuensi motor 200Hz.

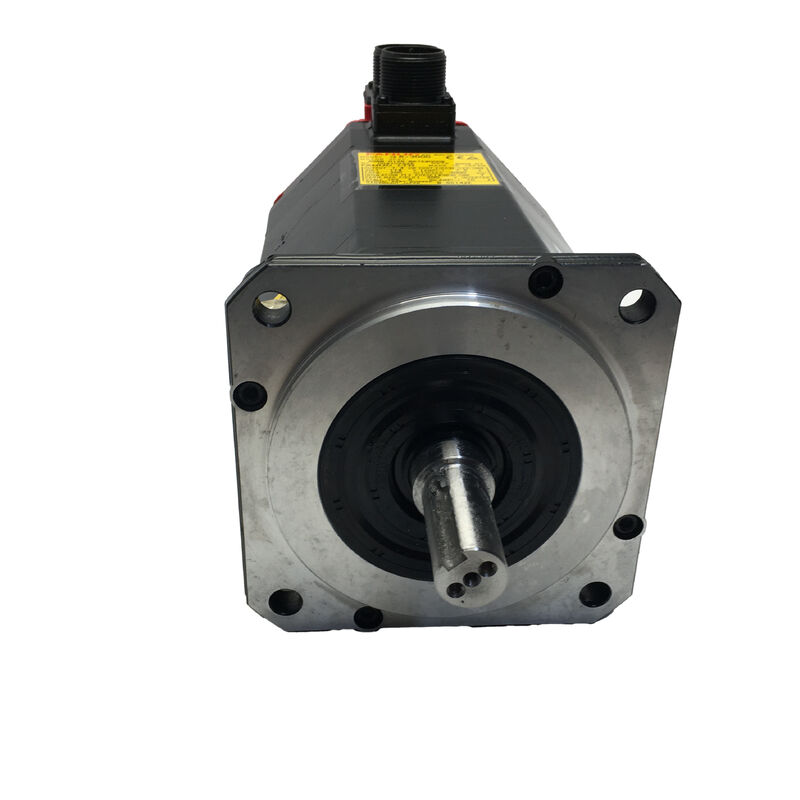

Poros Tirus — Kesesuaian Presisi Berdasarkan Desain

Poros tirus adalah fitur mekanis yang menentukan dari A06B-0128-B077, dan memisahkan varian ini dari versi poros lurus dalam keluarga A6/3000 yang sama.

Profil kerucut poros yang digerinda presisi berinteraksi dengan lubang tirus yang cocok di hub kopling, puli, atau komponen yang digerakkan, menghasilkan kesesuaian interferensi yang memusatkan diri yang memposisikan elemen yang digerakkan secara konsentris dengan sumbu poros tanpa bergantung hanya pada alur pasak atau gaya penjepitan.

Kesesuaian diselesaikan dengan alur pasak yang dimesin ke dalam tirus — pasak memberikan keterlibatan rotasi positif yang mencegah hub berputar pada tirus di bawah beban kejut atau pembalikan arah, sementara geometri tirus memastikan hub duduk secara konsentris setiap kali dipasang.

Kombinasi ini umum pada sumbu presisi di mana runout poros akan memengaruhi akurasi pemosisian atau kualitas hasil akhir permukaan, dan pada penggerak di mana profil torsi mencakup perubahan arah yang sering terjadi yang mungkin tidak dapat dipertahankan secara konsisten oleh kopling poros lurus selama interval servis yang lama.

Konsekuensi praktis pada saat penggantian adalah bahwa komponen yang digerakkan — apa pun yang dipasang pada tirus — harus dilepas dengan penarik tirus yang tepat — bukan didorong dengan alat benturan. Menggores permukaan tirus selama pelepasan menurunkan geometri kesesuaian interferensi pada pemasangan kembali, yang menghasilkan runout poros yang bermanifestasi sebagai getaran atau kesalahan pemosisian sumbu selama operasi.

Ini adalah hasil perbaikan yang dapat dicegah oleh perkakas dan prosedur yang tepat, dan ini adalah salah satu temuan paling umum pada motor A6/3000 yang dikembalikan untuk servis setelah pemeliharaan lapangan.

Pulse Coder I64 — Umpan Balik Inkremental

I64 adalah encoder inkremental Fanuc 64.000 pulsa per putaran yang terintegrasi di bagian belakang rumah motor. Ini menyediakan sinyal umpan balik posisi dan kecepatan yang digunakan penguat servo ALPHA untuk menutup loop kontrol untuk pemosisian sumbu yang akurat dan regulasi laju umpan.

Pada 3.000 RPM, encoder menghasilkan 3,2 juta pulsa per detik — kepadatan umpan balik yang mendukung kontrol kecepatan yang mulus dan akurasi titik akhir posisi yang tepat di seluruh rentang kecepatan motor.

Operasi inkremental berarti posisi sumbu absolut ditetapkan kembali melalui urutan homing pada setiap startup mesin.

CNC menggerakkan sumbu ke posisi referensinya, membaca pulsa penanda encoder, dan penghitung posisi diatur dari referensi tersebut untuk sisa shift operasi. Untuk sumbu bantu dan sekunder yang biasanya dilayani oleh motor ini, homing adalah bagian singkat dan rutin dari urutan startup.

Pada motor dengan riwayat servis yang panjang, konektor encoder dan keluar kabelnya secara statistik merupakan komponen yang paling rentan.

Kualitas koneksi menurun perlahan — karena kelembaban, karena siklus termal di lingkungan kabinet, atau karena kontak fisik selama pemeliharaan sebelumnya — dan output encoder intermiten yang dihasilkan dapat memakan waktu untuk diidentifikasi ketika kesalahan tidak menghasilkan pola alarm yang konsisten.

Penyegelan IP67

Peringkat IP67 pada A06B-0128-B077 adalah standar pabrik — bukan tambahan aftermarket. Rumah motor, segel poros, entri kabel, dan bodi encoder semuanya dibangun dan disertifikasi sebagai rakitan IP67, diberi peringkat untuk perendaman sementara hingga satu meter selama 30 menit.

Di lingkungan mesin perkakas, IP67 berarti motor terlindungi secara andal dari semprotan cairan pendingin, akumulasi kabut, dan kontak cairan langsung selama operasi pemotongan, pemuatan benda kerja, dan pembersihan mesin rutin.

Pada kelas daya A6/3000, motor biasanya dipasang di posisi yang lebih dekat ke zona pemotongan daripada motor sumbu yang lebih besar — meja putar, pengubah perkakas, dan mekanisme ringkas serupa sering kali berada di area dengan paparan cairan pendingin yang lebih berat dibandingkan ukurannya.

Oleh karena itu, peringkat IP67 pada motor berukuran ini bukanlah spesifikasi berlebihan yang konservatif — ini adalah kecocokan yang sesuai dengan realitas lingkungan tempat A6/3000 benar-benar bekerja.

Kompatibilitas Drive & Kontrol

A06B-0128-B077 kompatibel dengan modul penguat servo seri ALPHA SVM Fanuc. Dari dokumentasi pemasangan penguat GE Fanuc, seri motor A06B-0128 (yang mencakup B077) dipasangkan dengan kelas penguat SVM1-80 dan SVU1-80.

Ini terintegrasi dengan platform kontrol CNC Fanuc yang merupakan standar selama periode produksi motor ini — Seri 0, 0i, 15, 16, 18, dan 21. Penguat servo harus diparameterisasi dengan kode tipe motor untuk A6/3000 sebelum operasi sumbu.

FAQ

Q1: Apa itu poros tirus pada motor ini, dan mengapa penting untuk pemasangan dan penggantian?

Poros tirus adalah profil poros kerucut yang digerinda presisi yang menciptakan kesesuaian interferensi yang memusatkan diri dengan komponen yang digerakkan. Ini memposisikan hub kopling atau puli secara konsentris tanpa bergantung hanya pada penjepitan poros, dan alur pasak terintegrasi memberikan keterlibatan rotasi positif.

Pada saat penggantian, komponen yang digerakkan harus dilepas menggunakan penarik tirus yang tepat — bukan alat benturan — untuk menghindari penggoresan permukaan tirus. Tirus yang tergores menghasilkan runout poros yang menyebabkan getaran dan kesalahan pemosisian dalam servis. Verifikasi bahwa motor pengganti memiliki spesifikasi poros tirus yang sama sebelum memesan.

Q2: Penguat servo apa yang harus dipasangkan dengan A06B-0128-B077?

Seri ALPHA A6/3000 memerlukan modul penguat servo SVM atau SVU seri ALPHA dari kelas SVM1-80 atau SVU1-80, dipasangkan dengan kontrol CNC Fanuc termasuk Seri 0, 0i, 15, 16, 18, dan 21. Drive servo harus diparameterisasi dengan kode tipe motor untuk A6/3000 sebelum sumbu dijalankan di bawah beban.

Parameter tipe motor yang salah memengaruhi penyetelan loop kecepatan, batas arus, dan penskalaan kecepatan — yang semuanya harus benar sebelum siklus produksi pertama.

Q3: Motornya sudah dihentikan — bisakah diganti dengan motor Fanuc yang baru?

Substitusi lintas generasi secara teknis dimungkinkan tetapi membutuhkan lebih dari sekadar menukar motor. Dimensi pemasangan, geometri poros, pinout konektor, dan antarmuka encoder berbeda antara keluarga motor ALPHA dan generasi saat ini.

Penguat servo biasanya perlu diganti atau dikonfigurasi ulang bersama dengan motor. Untuk satu motor yang rusak pada mesin yang masih berfungsi, mencari A06B-0128-B077 yang diperbaiki dan mengembalikan sumbu ke spesifikasi asli biasanya merupakan jalur tercepat dan berisiko lebih rendah untuk kembali ke produksi.

Q4: Apa perbedaan antara varian B077 dan B177 dalam keluarga A6/3000?

Baik B077 maupun B177 memiliki output 1,4 kW yang sama, torsi stall 6 Nm, spesifikasi listrik 114V / 200Hz / 7,5A, poros tirus, encoder I64, dan penyegelan IP67. Perbedaan tunggal adalah rem: B077 tidak memiliki rem terintegrasi, sedangkan B177 memiliki rem penahan elektromagnetik yang diterapkan pegas.

Varian rem digunakan di mana retensi posisi mekanis diperlukan saat servo tidak aktif — biasanya sumbu vertikal atau mekanisme yang dibebani gravitasi. Untuk sumbu horizontal di mana drive servo memberikan penahanan posisi melalui torsi aktif, varian bebas rem B077 adalah spesifikasi yang benar.

Q5: Pemeriksaan apa yang paling penting saat mengevaluasi A06B-0128-B077 bekas?

Mulailah dengan permukaan poros tirus — periksa dengan cermat tanda-tanda gesekan, goresan, atau kerusakan akibat benturan dari pelepasan yang tidak tepat sebelumnya. Kerusakan permukaan tirus mengkompromikan kesesuaian interferensi dan tidak dapat diperbaiki di lapangan tanpa penggilingan ulang poros khusus.

Kemudian periksa konektor encoder I64 untuk pin yang berkarat atau bengkok dan keluar kabel untuk lecet atau kerusakan. Ukur resistansi belitan tiga fasa untuk keseimbangan dan verifikasi resistansi isolasi ke tanah. Putar poros dengan tangan untuk menilai kondisi bantalan.

Uji coba bench hingga 3.000 RPM dengan verifikasi output encoder pada drive ALPHA Fanuc adalah pemeriksaan akhir yang tepat sebelum motor kembali ke sumbu produksi.
