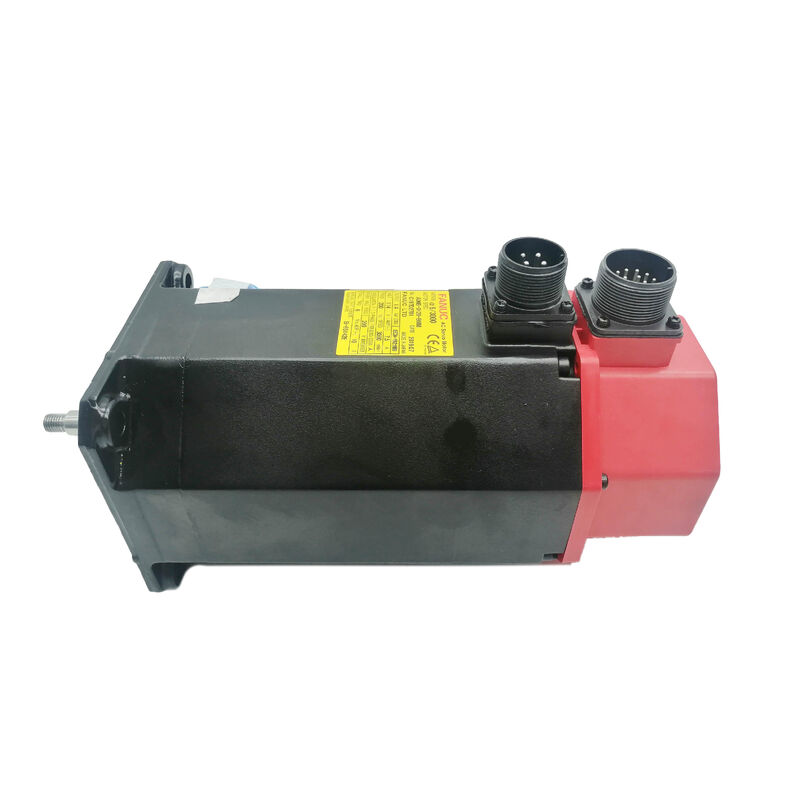

A06B-0153-B077 Motor servo AC Fanuc A06B0153B077 AO6B-OI53-BO77

Fanuc A06B-0153-B077

Nomor Bagian:A06B-0153-B077

Seri:ALPHA AC Servo Motor

Model:A30 / 3000

Status:Dihentikan oleh Produsen

Kondisi:Direnovasi / Bertukar / Surplus

Gambaran umum

PeraturanFanuc A06B-0153-B077adalah servo motor AC seri ALPHA ¥ model A30/3000 ¥ yang sangat berbeda dari motor AC12 dan AC22 yang lebih sering muncul di pasar servo CNC.

Dengan output 4,8 kW, torsi stall 30 Nm, 168V tiga fase pada 200Hz, dan 17A continuous current draw, ini adalah motor untuk penggerak sumbu yang lebih besar dari alat mesin CNC menengah hingga besar:sumbu yang menggerakkan massa mekanik yang signifikan, menahan kekuatan pemotongan yang agresif, dan perlu mempertahankan akurasi posisi di bawah kondisi beban yang tidak dapat ditanggung oleh motor yang lebih kecil.

Dengan berat sekitar 41 kg, A06B-0153-B077 adalah unit yang secara fisik mengesankan oleh standar servo motor.

Berat itu merupakan konsekuensi langsung dari massa penggulung tembaga dan volume inti besi lapis yang diperlukan untuk memberikan torsi stall 30 Nm secara andal.

Ini dilengkapi dengan poros lurus dan I64 incremental pulse coder,yang dikonfigurasi untuk pengaturan drive berbasis kopling dan umpan balik sumbu tambahan yang standar pada pusat pemesinan dan pusat pemutar yang dilengkapi Fanuc dari generasinya.

Fanuc telah menghentikan produksi motor ini. mesin yang dibangun di belum dihentikan ¢ dan untuk fasilitas yang masih berjalan mereka,sumber yang dapat diandalkan dari unit A06B-0153-B077 yang dapat digunakan adalah kebutuhan produksi yang sederhana.

Spesifikasi Utama

A30 dalam Hierarki Motor ALPHA

Penghargaan AC30 mencerminkan pengakuan kelas torsi nominal Fanuc untuk motor ini ¥ 30 Nm torsi stall ¥ dan 3,Rating kecepatan 1000 rpm menempatkannya di ujung kecepatan yang lebih tinggi dari motor frame ALPHA AC yang lebih besar.

Bersama-sama parameter ini mendefinisikan motor yang cocok untuk jenis kerja sumbu yang keluarga AC12 dan AC22 hanya tidak ukuran untuk: posisi spindle utama pada pusat pemutar besar,mesin penggerak sumbu Z berat pada pusat pengolahan gaya gantry, atau sumbu utama mesin di mana massa gabungan dari meja kerja, perlengkapan,dan workpiece menciptakan inersia dipantulkan bahwa bingkai yang lebih kecil tidak dapat mengelola tanpa instabilitas loop kecepatan atau overcurrent berkelanjutan.

Pada 4,8 kW dan 3.000 rpm, the A30/3000 produces its rated power at an operating speed that suits both contouring operations and the higher-speed traverse moves that reduce non-cutting cycle time on machines with long axis travels.

The peak current of 34A — twice the continuous rated current — delivers the acceleration torque needed for fast traverse on a heavy axis without requiring an oversized drive module to handle normal cutting loads.

Berat badan 41 kg adalah realitas praktis bahwa setiap prosedur pemeliharaan pada motor ini harus mengakomodasi.

Motor removal and reinstallation require mechanical support equipment — a hoist or trolley rated for the load — and the coupling or drive train interface must be re-engaged and aligned with the motor properly supportedIni bukan motor yang bisa diganti dengan cepat oleh satu teknisi tanpa perencanaan.

Integrasi poros lurus dan gerbong penggerak

Poros lurus biasa pada A06B-0153-B077 mengirimkan torsi melalui kekuatan penjepit kopling no keyway memberikan keterlibatan mekanis tambahan.Untuk motor yang memberikan torsi stall 30 Nm pada ukuran frame ini, pilihan kopling dan spesifikasi torsi instalasi harus sesuai dengan beban.

Servo kopling presisi dengan ukuran lubang yang benar dan kapasitas torsi nominal diperlukan; kopling yang tidak cukup besar berisiko tergelincir selama akselerasi poros akibat beban mekanis yang berat,yang menghasilkan kesalahan posisi yang terkumpul dari waktu ke waktu tanpa indikasi kesalahan yang jelas.

Poros lurus juga menyederhanakan penghapusan kopling selama pemeliharaan dibandingkan dengan varian kunci di mana kunci harus dikeluarkan sebelum hub dapat lepas.Untuk motor yang berat ini yang akan membutuhkan akses layanan berkala, bahwa kesederhanaan memiliki nilai praktis di lapangan.

Variasi poros kunci ada dalam keluarga A06B-0153 B075 dan B175 akhiran membawa poros kunci tetapi B077 adalah spesifikasi poros polos,dan mesin yang dibangun di sekitarnya dirancang untuk pengaturan kopling poros polos.

I64 Pulse Coder ️ Pengembalian Inkremental yang ditetapkan

I64 adalah enkoder tambahan 64.000 pulsa per revolusi yang terintegrasi ke bagian belakang motor.dengan CNC menetapkan posisi sumbu absolut melalui urutan homing pada setiap startup mesin.

Pada kecepatan maksimum 3.000 rpm, I64 menghasilkan 3,2 juta pulsa per detik - lebar pita umpan balik yang diharapkan amplifier servo ALPHA untuk kelas motor ini.

Pada motor usia dan kelas berat ini, pengkode I64 dan konektornya adalah komponen yang layak pemeriksaan yang paling teliti ketika mengevaluasi unit yang digunakan.

Badan encoder dipasang di bagian belakang motor dan terkena getaran mekanis yang dikirimkan oleh motor 41 kg melalui strukturnya selama operasi normal.

Integritas konektor dan kondisi keluar kabel adalah mode kegagalan yang paling umum terkait encoder pada motor berat dengan sejarah layanan yang diperpanjang,biasanya menampilkan kesalahan posisi atau kode alarm encoder di drive sebelum kesalahan menjadi bencana.

Kompatibilitas Drive & Control

A06B-0153-B077 kompatibel dengan Fanuc ALPHA seri servo amplifier modul SVM ukuran untuk 17A terus menerus / 34A kebutuhan arus puncak dari A30/3000.Ini terintegrasi dengan platform kontrol CNC Fanuc yang saat ini selama produksinya: Kontrol seri 0, 0i, 15, 16, 18, dan 21.

The servo amplifier must be parameterized with the motor type code for the A30/3000 before the axis is operated — incorrect parameterization affects velocity loop behavior and current limits at a scale where errors produce damaging overcurrent rather than merely sluggish response.

Mengingat usia seri motor ini dan rentang kontrol dan drive upgrade bahwa mesin mungkin telah mengalami sejak konstruksi asli,perlu dikonfirmasi bahwa amplifier servo yang ada dinilai untuk kelas A30 saat ini sebelum memasang motor pengganti.

Amplifier berukuran kecil yang dipasangkan dengan motor ini akan mencapai batas arusnya selama akselerasi poros dan menghasilkan kesalahan drive yang persisten dalam kondisi operasi normal.

Status yang Dihentikan dan Sumber Realitas

Penghentian produksi Fanuc dari A06B-0153-B077 mencerminkan transisi generasi produk daripada mencerminkan kelayakan mesin.

Seri ALPHA akhirnya digantikan oleh generasi Alpha i dan Beta i, but the machine tools built around the earlier ALPHA series remain in production service in job shops and manufacturing facilities where the economics of keeping a proven machine running outweigh the cost and complexity of a full retool.

Untuk mesin-mesin ini pilihan sumber praktis adalah asli direnovasi, diverifikasi surplus unit-stock baru-lama,dan program pertukaran melalui perusahaan perbaikan servo motor khusus yang akrab dengan seri ALPHA A30.

Dengan berat 41 kg, biaya pengiriman untuk motor ini berarti, ia memenuhi syarat sebagai barang dan bukan paket,yang mempengaruhi kedua logistik sumber dan ekonomi perbaikan versus keputusan penggantian.

Ketika menilai unit yang direnovasi, beratnya saja tidak boleh disalahartikan sebagai tanda kondisi.

Sebuah motor 41 kg dapat memiliki gulungan rusak, bantalan yang usang, atau encoder yang terganggu dan masih terasa kuat di tangan.output encoder, tidak beban run-up adalah bukti yang penting, bukan penampilan fisik.

FAQ

T1: Servo amplifier ALPHA mana yang kompatibel dengan A06B-0153-B077?

A30/3000 membutuhkan modul SVM seri ALPHA yang berukuran setidaknya 17A arus output terus menerus dan 34A arus puncak.Modul drive yang kompatibel termasuk penguat SVM1-40L dan ALPHA terkait dalam kelas arus yang benar.

Parameter tipe motor dalam servo drive harus diatur agar sesuai dengan spesifikasi A30/3000 sebelum sumbu dioperasikan.terutama pada mesin yang telah memiliki kontrol atau drive upgrade sejak konstruksi asli.

P2: Mengapa A06B-0153-B077 begitu berat dibandingkan dengan motor seri ALPHA lainnya?

Torsi stall 30 Nm A30 membutuhkan massa penggulung tembaga yang jauh lebih besar dan volume inti besi lapis daripada motor AC12 atau AC22 yang dihasilkan dari bingkai yang lebih kecil.Berat 41 kg adalah konsekuensi fisik langsung dari desain elektromagnetik yang diperlukan untuk memberikan tingkat torsi yang dapat diandalkan pada siklus kerja nominal.

Tidak ada alternatif ringan yang memberikan torsi yang setara dalam kelas motor ini.

T3: Motor dihentikan? Apakah unit yang direnovasi dapat diandalkan untuk penggunaan produksi?

Ya, asalkan mereka berasal dari bengkel dengan kemampuan perbaikan seri ALPHA yang terdokumentasi dan prosedur pengujian yang dapat diverifikasi.penggulung yang diuji untuk keseimbangan resistensi dan integritas isolasi, I64 encoder dievaluasi, dan run-up penuh tanpa beban selesai sebelum penjualan.

ALPHA A30 adalah motor yang dipahami dengan baik di komunitas perbaikan servo spesialis ̇ mode kegagalan, suku cadang, dan prosedur layanan didokumentasikan.bukan hanya pemeriksaan visual.

T4: Apa perbedaan antara B077 dan B075 atau B175 varian dalam keluarga A30/3000?

B077 memiliki poros lurus polos, tidak ada keyway, dan tidak ada rem ∙ konfigurasi dasar untuk pengaturan penggerak berbasis kopling tanpa persyaratan pegangan gravitasi.B075 membawa poros polos atau tombol tergantung pada sub-sufiks, juga tanpa rem.

B175 menambahkan rem pegangan terintegrasi untuk sumbu vertikal atau aplikasi gravitasi-terisi.I64 pengkode) Periksa varian yang dipasang sebelum memesan pengganti.

T5: Apa titik pemeriksaan kritis pada A06B-0153-B077 yang digunakan?

Dengan berat 41 kg, motor membutuhkan dukungan mekanik selama pemeriksaan. jangan mencoba memegangnya tanpa dukungan saat memeriksa poros.mencatat bahwa bantalan depan pada motor ukuran ini membawa beban radial yang signifikan.

Mengukur resistensi penggulung tiga fase untuk keseimbangan di semua fase dan memeriksa resistensi isolasi ke tanah.Periksa konektor pengkode I64 untuk korosi pin dan keluar kabel untuk kerusakan atau gesekanPeriksa ujung poros polos untuk tanda kontak kopling atau fretting.

Sebuah bench run-up dalam kondisi terkontrol dengan pemantauan sinyal encoder adalah standar verifikasi yang benar sebelum motor ini kembali pada sumbu produksi.
