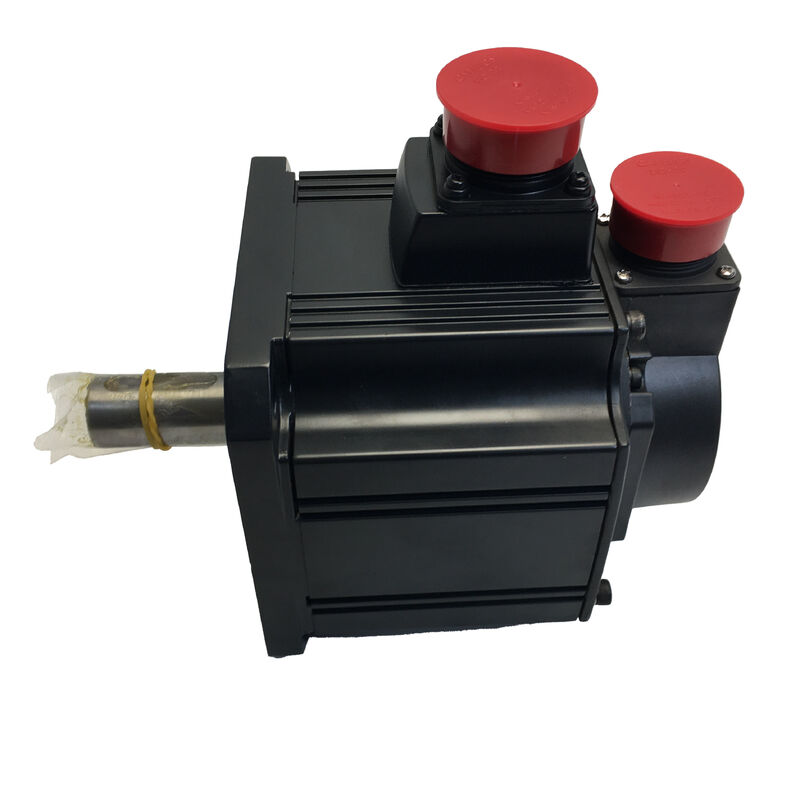

Satu Mitsubishi Servo Motor baru HC-SFE152 HCSFE152

Mitsubishi HC-SFE152 | MELSERVO J2S AC Brushless Servo Motor — 1.5kW, 7.16Nm, 2000rpm, 17-Bit Absolute, Oil Seal, Flange 130×130mm, IP65, MR-J2S

Gambaran Umum

The Mitsubishi HC-SFE152 adalah motor servo AC brushless 1.5kW dari keluarga HC-SF dalam sistem MELSERVO MR-J2S Mitsubishi. Motor ini berada di titik tengah praktis dari rentang daya HC-SF — menyediakan tapak flensa 130mm, torsi terukur 7.16Nm, dan kecepatan terukur 2000rpm dalam motor yang dirancang untuk didorong oleh keluarga amplifier MR-J2S, dengan encoder absolut 17-bit dan kombinasi seal oli yang membuat motor ini layak digunakan di lingkungan mesin industri yang berfungsi.

Seri HC-SF memiliki karakteristik desain inersia sedang, yang membentuk cara kerjanya dalam sistem servo.

 Motor inersia sedang menciptakan sumbu yang lebih stabil secara mekanis daripada motor inersia rendah dalam kondisi beban yang bervariasi — motor ini menahan perubahan kecepatan mendadak akibat gangguan beban, yang menghasilkan profil kecepatan yang lebih halus selama operasi pemotongan di mana gaya potong berubah saat alat masuk dan keluar dari benda kerja.

Inilah sebabnya mengapa seri HC-SF banyak digunakan pada sumbu umpan mesin perkakas, sistem penanganan material, dan robot industri di mana kekakuan beban dan kualitas gerakan halus penting bersama dengan akurasi posisi.

Dengan torsi terukur 7.16Nm dengan pengganda puncak 3:1, motor ini mencakup persyaratan torsi pemotongan berkelanjutan dan permintaan akselerasi durasi pendek dari siklus mesin produksi.

Puncak 21.6Nm untuk transien akselerasi tersedia dalam sepersekian detik — cukup lama untuk mempercepat sumbu dengan cepat ke kecepatan gerak cepat — sementara torsi berkelanjutan 7.16Nm menahan beban pemotongan di setiap lintasan.

Profil torsi-kecepatan ini, dikombinasikan dengan flensa pemasangan 130mm, menjadikan HC-SFE152 spesifikasi standar pada berbagai mesin CNC ukuran sedang selama era MR-J2S.

Spesifikasi Utama

Encoder Absolut 17-Bit — Resolusi dan Fungsi

Encoder absolut 17-bit adalah salah satu fitur penentu yang membedakan generasi MR-J2S dari pendahulunya. 17 bit berarti 2¹⁷ = 131.072 nilai posisi yang berbeda per putaran poros — resolusi yang sangat halus sehingga jauh melampaui apa pun yang dapat diposisikan oleh transmisi mekanis dalam mesin nyata.

Signifikansi praktisnya bukanlah bahwa mesin mencapai pemosisian sub-nanometer; melainkan perkiraan kecepatan yang diperoleh amplifier servo dari data resolusi tinggi ini sangat halus, bebas dari noise kuantisasi yang dihasilkan oleh encoder resolusi lebih rendah dan yang terlihat sebagai riak kecepatan dan variasi tekstur permukaan dalam pemesinan presisi.

Karakter absolut berarti encoder melaporkan posisinya segera saat dinyalakan, tanpa gerakan kalibrasi apa pun.

Amplifier MR-J2S menggunakan memori yang didukung baterai untuk melacak hitungan multi-putaran di seluruh siklus daya.

Saat mesin dinyalakan, amplifier membaca posisi encoder saat ini dan hitungan multi-putaran yang tersimpan, menghitung posisi poros absolut yang tepat, dan CNC menampilkan koordinat sumbu yang benar dalam satu detik pertama setelah dinyalakan.

Ini adalah kenyamanan operasional yang menjadikan encoder absolut standar pada sistem servo modern: tidak ada rutinitas homing, tidak perlu menunggu, tidak ada risiko kesalahan referensi setelah kehilangan daya yang tidak terduga.

Seal Oli dan IP65 — Perlindungan Lingkungan dalam Praktik

Seal oli HC-SFE152 adalah seal bibir yang ditekan pada poros yang berputar di ujung depan motor. Fungsi utamanya adalah untuk memblokir migrasi aerosol pelumas dari area sekrup bola mesin ke bagian dalam motor — khususnya ke kompartemen encoder di ujung belakang motor.

Tanpa seal ini, akumulasi kabut pelumas selama bertahun-tahun pada cakram encoder akan menghasilkan pola umum kesalahan encoder intermiten yang memburuk seiring waktu hingga cakram perlu diganti.

IP65 menambahkan perlindungan tingkat housing yang mencegah debu dan semprotan air terarah masuk ke badan motor. Bersama-sama, seal oli dan housing IP65 memberikan kredensial lingkungan yang kuat pada HC-SFE152 untuk lingkungan pusat pemesinan standar.

Kombinasi ini tidak cocok untuk kondisi terendam atau tekanan tinggi langsung — situasi tersebut memerlukan IP67 yang ditemukan pada generasi motor yang lebih baru — tetapi ini menangani realitas sehari-hari kabut pendingin, udara yang penuh serpihan, dan pencucian mesin secara berkala tanpa mengorbankan masa pakai motor.

Inersia Sedang dan Dinamika Sistem Servo

Inersia rotor 0.0020 kg·m² pada HC-SFE152 menempatkannya dalam klasifikasi inersia sedang Mitsubishi. Dalam desain sistem servo, kriteria pencocokan inersia — rasio inersia beban yang dipantulkan terhadap inersia rotor motor — adalah parameter kunci untuk respons servo yang stabil dan terkalibrasi dengan baik. Mitsubishi menargetkan rasio beban terhadap inersia rotor tidak lebih dari 7:1 untuk seri HC-SF sebagai panduan umum, meskipun sistem yang terkalibrasi dengan baik dapat beroperasi secara memadai pada rasio hingga 10:1.

Untuk motor dengan inersia rotor 0.0020 kg·m², ini berarti komponen mekanis yang dipantulkan kembali melalui kopling dan sekrup bola ke poros motor idealnya tidak boleh melebihi sekitar 0.014–0.020 kg·m² inersia ekuivalen.

Sumbu mesin perkakas 1.5kW yang khas dengan sekrup bola berdiameter 16mm atau 20mm dengan pitch 5mm dan stroke 300mm berada dalam kisaran ini. Motor inersia sedang seperti HC-SFE152 menghasilkan respons servo yang secara inheren stabil dalam aplikasi ini dengan kalibrasi otomatis real-time MR-J2S standar tanpa memerlukan penyesuaian parameter manual yang terkadang dibutuhkan motor inersia rendah dalam kondisi beban yang bervariasi.

Penyandingan Amplifier MR-J2S dan Pemilihan Kabel

HC-SFE152 dirancang khusus untuk amplifier seri MR-J2S. Pemilihan amplifier mudah: dengan arus motor maksimum 27A, MR-J2S-200A (arus kontinu terukur ≥ 9A terukur motor, dan penanganan arus maksimum ≥ 27A) atau lebih tinggi mencakup permintaan motor.

Kabel umpan balik encoder dari seri MR-JH (MR-JHSCBL2M-H untuk 2m, atau panjang lainnya) menghubungkan konektor encoder motor ke port CN2 amplifier.

Ketika HC-SFE152 digunakan dalam aplikasi dinamis di mana kabel berulang kali menekuk melalui pembawa kabel atau jembatan bergerak, kabel MR-JHSCBL_M-H (-akhiran H, umur lentur tinggi) adalah pilihan yang tepat.

Untuk instalasi statis di mana kabel dirutekan sekali dan dijepit, kabel standar MR-JHSCBL_M-L sudah cukup.

FAQ

Q1: HC-SFE152 sudah tidak diproduksi — motor Mitsubishi mana yang paling menggantikannya?

HG-SR152 (seri MELSERVO-J4) adalah padanan produksi saat ini pada 1.5kW, torsi terukur 7.16Nm, 2000rpm, flensa 130mm.

Ini lebih baik dari HC-SFE152 dengan encoder absolut 22-bit (4.194.304 ppr), perlindungan IP67, dan kompatibilitas dengan platform amplifier MR-J4. Peningkatan dari J2S ke J4 memerlukan penggantian motor dan amplifier — amplifier J4 tidak berkomunikasi dengan encoder motor J2S.

Untuk penggantian yang setara dengan mempertahankan amplifier MR-J2S yang ada, dapatkan HC-SFE152 atau varian HC-SFS152 yang kompatibel dari stok surplus.

Q2: Alarm amplifier MR-J2S mana yang menunjukkan encoder HC-SFE152 gagal?

AL.16 (kesalahan encoder) pada panel depan amplifier MR-J2S adalah indikator utama kegagalan encoder.

Ini dapat muncul saat dinyalakan (menunjukkan kehilangan komunikasi total — periksa kabel dan konektor MR-JHSCBL terlebih dahulu) atau selama operasi (menunjukkan komunikasi intermiten, seringkali karena kelelahan lentur kabel atau cakram encoder yang terkontaminasi).

AL.17 (kesalahan komunikasi pengontrol) dapat menyertai AL.16. Sebelum mengasumsikan kegagalan encoder, selalu periksa dan pasang kembali kedua ujung konektor kabel encoder — konektor yang longgar menghasilkan pola alarm yang identik dengan encoder yang gagal.

Q3: Bisakah HC-SFE152 beroperasi dengan amplifier MR-J3?

Tidak secara langsung. Sistem MR-J2S dan MR-J3 menggunakan protokol komunikasi encoder yang berbeda, dan pinout konektornya tidak sama.

Beberapa amplifier MR-J3 mendukung operasi dengan pilihan motor seri HC sebelumnya melalui mode kompatibilitas 4-kabel, tetapi ini memerlukan konfigurasi parameter tertentu dan bukan pernyataan kompatibilitas umum. Memasangkan HC-SFE152 dengan amplifier MR-J3 di luar tabel kompatibilitas yang didokumentasikan oleh Mitsubishi tidak disarankan untuk instalasi produksi.

Q4: Bagaimana inersia sedang memengaruhi penyetelan servo dibandingkan dengan menggunakan motor inersia rendah?

Motor inersia sedang membawa massa rotor lebih banyak daripada motor inersia rendah pada tingkat daya yang sama, yang berarti ia mengubah kecepatan lebih lambat untuk input torsi tertentu. Ini mengurangi respons gangguan frekuensi tinggi — motor tidak dapat merespons secepat perubahan beban mendadak.

Dalam praktiknya, motor inersia sedang di kelas HC-SF lebih mudah disetel karena algoritma penyetelan otomatis MR-J2S memiliki lebih banyak inersia mekanis untuk bekerja dan menghasilkan penyetelan yang stabil pada berbagai kondisi beban.

Motor inersia rendah lebih cepat tetapi memerlukan pengaturan gain yang lebih hati-hati untuk menghindari osilasi pada sumbu dengan beban atau kepatuhan yang bervariasi.

Q5: Motor memiliki rating IP65 dengan seal oli. Perawatan apa yang harus dilakukan pada seal oli?

Seal oli adalah komponen habis pakai yang aus seiring waktu saat bibir seal bergesekan dengan poros yang berputar. Dalam layanan tugas berkelanjutan normal, penggantian seal oli biasanya dianggap sebagai bagian dari perombakan motor (bersama dengan penggantian bantalan) setelah masa pakai yang diperpanjang.

Indikator visual keausan seal termasuk kontaminasi pelumas di dalam badan motor yang ditemukan selama inspeksi bantalan, atau kesalahan encoder yang berkorelasi dengan tingkat pelumasan di dekat motor.

Selama pemasangan atau pekerjaan apa pun yang memerlukan pelepasan kopling, hindari mengkontaminasi bibir seal dengan kotoran, dan jangan pernah menggunakan alat pada permukaan poros di zona kontak seal — permukaan poros yang tergores di bawah bibir seal akan menyebabkan kebocoran segera terlepas dari kondisi seal.
