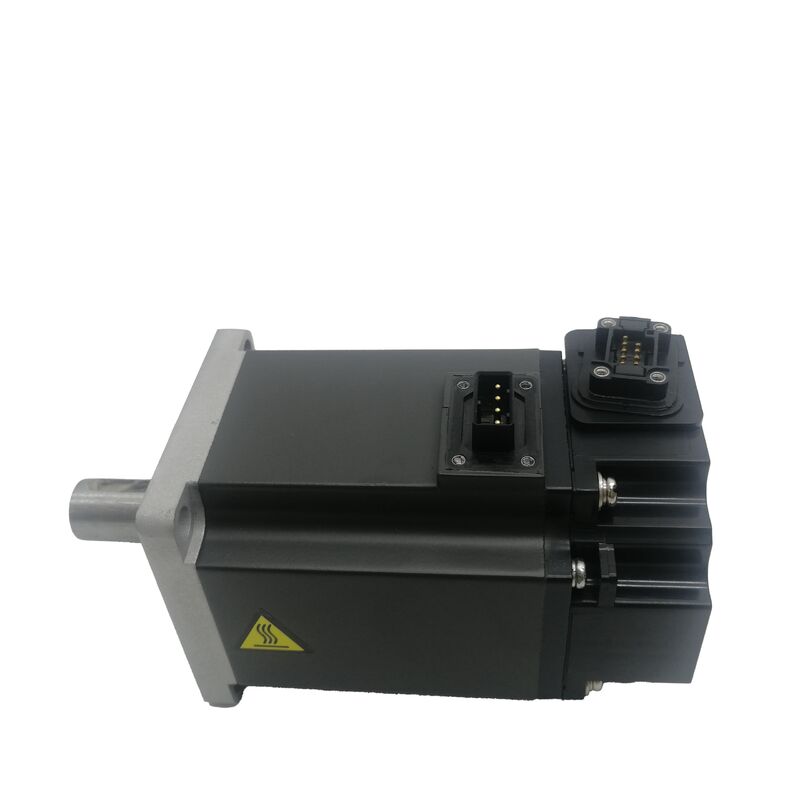

Mitsubishi HF-KE23JW1-S100 | MELSERVO-J3 AC Servo Motor
200W, 0.64Nm, 3000RPM, Poros Berpasak, Rem Elektromagnetik, Segel Oli, IP65
Nomor Suku Cadang: HF-KE23JW1-S100
Seri: MELSERVO-J3 -- HF-KE Series AC Servo Motor
Kondisi: Baru
Tinjauan Produk
Mitsubishi HF-KE23JW1-S100 adalah motor servo AC seri MELSERVO-J3 200W dalam jangkauan HF-KE berinersia rendah dan berkapasitas kecil. Motor ini dilengkapi poros berpasak, rem elektromagnetik terpasang, segel oli, dan perlindungan IP65. Motor ini menghasilkan torsi terukur 0,64 Nm dan torsi puncak 1,9 Nm, dengan kecepatan terukur 3.000 RPM dan kecepatan maksimum 6.000 RPM. Desain flensa 60 × 60 mm yang ringkas menjadikannya ideal untuk aplikasi dengan ruang pemasangan terbatas.
Spesifikasi Teknis
| Output Terukur |
200 W (0,2 kW) |
| Torsi Terukur |
0,64 Nm |
| Torsi Puncak |
1,9 Nm |
| Kecepatan Terukur |
3.000 RPM |
| Kecepatan Maksimum |
6.000 RPM |
| Tegangan Pasokan |
Kelas 200 VAC (3-fasa) |
| Arus Terukur |
1,4 A |
| Tipe Poros |
Berpasak |
| Rem |
Elektromagnetik, pegas terpasang |
| Segel Oli |
Ya |
| Perlindungan Masuknya Benda Asing |
IP65 |
| Amplifier yang Kompatibel |
Seri MR-J3 |
Fitur & Manfaat Utama
Desain Berinersia Rendah yang Ringkas
Seri HF-KE memiliki rotor berinersia rendah yang memungkinkan akselerasi dan deselerasi cepat, menjadikan motor ini ideal untuk aplikasi pemosisian pada mesin perakitan, sistem pick-and-place, dan peralatan pengemasan di mana waktu respons yang cepat meningkatkan efisiensi siklus.
Poros Berpasak untuk Transmisi Torsi Positif
Poros berpasak memberikan keterlibatan rotasi positif antara motor dan beban, menghilangkan selip dan memastikan transmisi torsi yang andal bahkan di bawah siklus kerja yang menuntut dan pembalikan arah yang sering.
Rem Elektromagnetik untuk Keamanan
Rem elektromagnetik yang terpasang pegas menahan posisi sumbu saat daya servo dilepas, menjadikan motor ini cocok untuk sumbu vertikal, aplikasi miring, dan beban apa pun yang dapat bergeser saat daya dimatikan.
Perlindungan Segel Oli
Segel oli di keluar poros mencegah kontaminasi dari kabut pelumas, pendingin, dan partikel di udara, memperpanjang masa pakai bantalan dan keandalan motor di lingkungan industri.
Konstruksi yang Kuat
Dengan insulasi Kelas F (peringkat 155°C), perlindungan termal terpasang, dan perlindungan masuknya benda asing IP65, motor ini direkayasa untuk aplikasi industri tugas berkelanjutan di lingkungan manufaktur yang menuntut.
Kompatibilitas & Pemasangan
HF-KE23JW1-S100 dirancang untuk digunakan dengan amplifier servo seri Mitsubishi MR-J3. Akhiran S100 menunjukkan konfigurasi kabel standar dengan konektor untuk koneksi langsung dengan kabel daya dan encoder motor. Untuk aplikasi 200W, amplifier MR-J3-20A atau MR-J3-20B direkomendasikan.
Pertanyaan yang Sering Diajukan
Apakah rem elektromagnetik memerlukan catu daya terpisah?
Ya, koil rem elektromagnetik memerlukan catu daya DC 24V dari sirkuit kontrol mesin, yang dialihkan oleh sinyal keluaran interlock rem amplifier MR-J3.
Apakah motor ini cocok untuk aplikasi sumbu vertikal?
Ya, rem elektromagnetik membuatnya cocok untuk sumbu vertikal di mana beban harus ditahan saat daya servo dilepas. Rem mengunci secara instan saat daya hilang untuk mencegah beban jatuh.
Kapan segel oli diperlukan?
Segel oli sangat penting ketika motor beroperasi di dekat mekanisme yang dilumasi seperti sekrup bola dengan pelumasan terpusat, penggerak sabuk dengan percikan pelumas, atau lingkungan apa pun dengan keberadaan kabut oli.
Amplifier servo apa yang diperlukan?
Motor ini kompatibel dengan amplifier seri Mitsubishi MR-J3. Untuk aplikasi 200W, gunakan MR-J3-20A (perintah analog/pulsa) atau MR-J3-20B (perintah jaringan SSCNET III).
