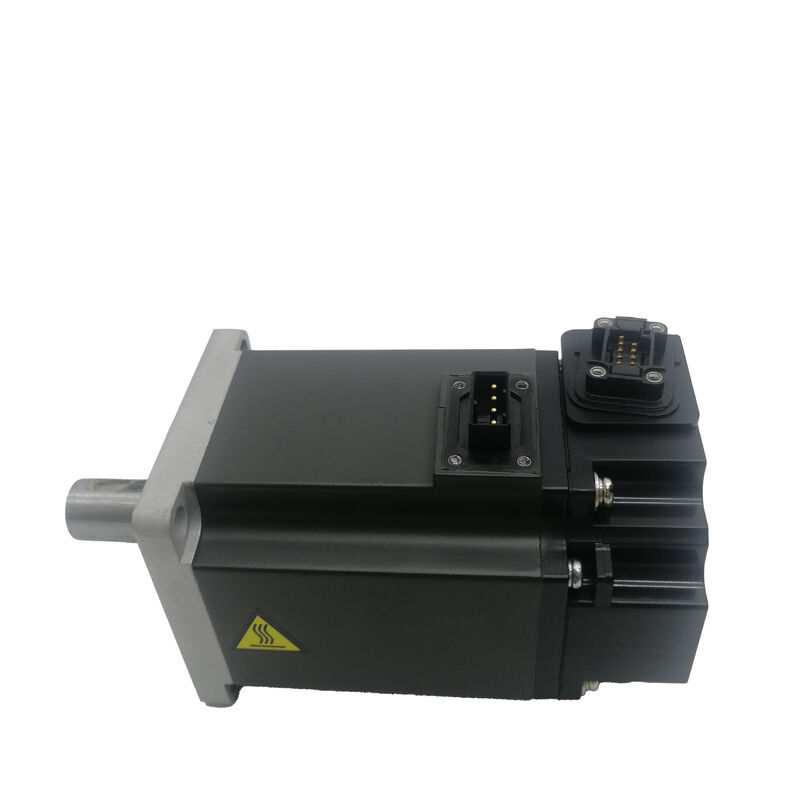

Mitsubishi Servo Motor HF-KE43 HFKE43

Mitsubishi HF-KE43 | Motor Servo AC Inersia Rendah — Flensa 0,4kW, 1,3Nm, 3000RPM, 60×60mm, 131072 ppr, Tanpa Segel Oli, Seri MR-E

Nomor Suku Cadang: HF-KE43

Seri: MELSERVO HF-KE — Motor Servo AC Kapasitas Kecil, Inersia Rendah

Output Terukur: 0,4 kW (400 W)

Torsi Terukur: 1,3 Nm

Torsi Puncak: 3,8 Nm

Kecepatan Terukur: 3.000 RPM

Kecepatan Maksimum: 6.000 RPM

Tegangan Suplai: Kelas 200 VAC, 3-Fasa

Arus Terukur: 2,9 A

Tegangan Motor: 102 V

Rem Elektromagnetik: Tidak Ada

Segel Oli: Tidak Ada (Standar)

Encoder: 17-bit Incremental, 131.072 ppr

Kelas Inersia: Rendah

Ukuran Flensa: 60 × 60 mm

Perlindungan Masuk: IP65

Amplifier yang Kompatibel: Seri MR-E

Kondisi: Baru

Gambaran Umum

Mitsubishi HF-KE43 adalah motor servo AC inersia rendah 0,4 kW dari seri HF-KE Mitsubishi Electric, yang dirancang untuk digunakan dengan platform penguat servo MR-E.

Dengan torsi terukur 1,3 Nm dan puncak 3,8 Nm, beroperasi pada kecepatan terukur 3.000 RPM dengan batas 6.000 RPM, dan dipasang pada flensa ringkas 60 × 60 mm, motor ini memberikan kinerja pemosisian yang responsif dalam paket fisik yang kecil — format yang sesuai untuk otomatisasi beban ringan di mana ruang instalasi dan biaya sistem sama-sama penting.

HF-KE43 tidak dilengkapi rem elektromagnetik dan segel oli.

Ini adalah pilihan spesifikasi yang disengaja, bukan kelalaian. Ketiadaan rem menentukan kelas aplikasi: sumbu horizontal, atau sumbu apa pun di mana beban tidak memerlukan penahan mekanis saat servo dinonaktifkan.

Ketiadaan segel oli berarti keluar poros motor tidak tersegel, yang dapat diterima di lingkungan bersih dan aplikasi di mana motor tidak terpapar kabut pelumas dari mekanisme yang berdekatan. Di lingkungan di mana kondisi tersebut tidak terpenuhi, varian segel oli menambahkan perlindungan tersebut.

Yang dimiliki HF-KE43 adalah encoder inkremental 17-bit pada 131.072 pulsa per putaran — resolusi yang memungkinkan penyesuaian otomatis (auto-tuning) penguat MR-E secara real-time untuk mengkarakterisasi dan mencocokkan penguatan servo dengan beban mekanis tanpa intervensi manual.

Dikombinasikan dengan desain rotor inersia rendah, ini menghasilkan motor yang dapat mempercepat dan memperlambat beban pemosisian ringan pada tingkat siklus tinggi dengan sistem servo mempertahankan pelacakan yang stabil dan presisi di seluruh proses.

Spesifikasi Utama

Seri HF-KE — Inersia Rendah untuk Pemosisian Siklus Tinggi

Karakteristik rekayasa yang menentukan dari seri HF-KE adalah rotor inersia rendahnya. Inersia pada rotor motor servo adalah padanan rotasi massa — ia menentukan berapa banyak torsi yang diperlukan untuk menghasilkan percepatan sudut tertentu.

Rotor inersia rendah merespons perintah kecepatan lebih cepat karena lebih sedikit energi yang dibutuhkan untuk mengubah kecepatannya; sistem servo dapat mencapai perubahan posisi yang diperintahkan dalam waktu yang lebih singkat, dan permintaan arus penguat selama fase percepatan lebih rendah untuk profil gerakan tertentu.

Ini paling penting dalam aplikasi di mana sumbu melakukan banyak gerakan pendek dan cepat per menit: mekanisme pick-and-place, aplikator label, penggerak indeks konveyor, pengumpan perakitan elektronik, dan otomatisasi siklus tinggi serupa.

Dalam aplikasi ini, profil gerakan didominasi oleh percepatan dan perlambatan daripada lari kecepatan berkelanjutan.

Motor inersia rendah menyelesaikan setiap fase percepatan lebih cepat, berhenti di posisi target untuk waktu yang lebih singkat sebelum perintah berikutnya, dan tingkat siklus keseluruhan meningkat tanpa memerlukan penguat yang lebih besar atau batas arus yang lebih agresif.

Kendala praktisnya adalah pencocokan inersia beban.

Motor inersia rendah lebih sensitif terhadap rasio antara inersia beban dan inersia rotor daripada desain inersia sedang atau tinggi.

Panduan aplikasi Mitsubishi merekomendasikan untuk menjaga rasio inersia beban terhadap rotor dalam batas yang direkomendasikan — biasanya 10 hingga 15 kali untuk kelas HF-KE — untuk kinerja servo yang stabil tanpa persyaratan penguatan yang berlebihan.

Melebihi rasio ini tidak mencegah operasi, tetapi membuat penguatan servo yang diperlukan untuk pemosisian yang responsif dan teredam mendekati batas stabilitas penguat, membuat penyetelan lebih sulit dan membatasi bandwidth yang dapat dicapai.

Encoder 131.072 ppr — Resolusi Umpan Balik dalam Praktik

Encoder inkremental 17-bit memberikan 131.072 pulsa per putaran ke loop kontrol posisi penguat MR-E.

Resolusi pemosisian praktis yang dihasilkan tergantung pada transmisi mekanis antara motor dan beban: pada pitch ball screw 10mm dengan kopling motor langsung, setiap pulsa encoder sesuai dengan sekitar 0,076 μm pergerakan meja — lebih halus daripada akurasi rakitan ball screw praktis apa pun, yang berarti encoder bukanlah faktor pembatas dalam sistem pemosisian sumbu nyata apa pun.

Encoder bersifat inkremental — ia menghitung pulsa dari referensi yang ditetapkan saat startup.

Siklus pengembalian referensi (homing) diperlukan pada setiap siklus daya sebelum sumbu menerima perintah posisi. Pada sebagian besar mesin, ini adalah urutan otomatis yang singkat saat startup; pada sistem di mana penghentian darurat atau interupsi daya sering terjadi, homing berulang menambah beban operasional yang moderat.

Jumlah pulsa yang tinggi juga memberikan resolusi yang cukup untuk fungsi auto-tuning penguat MR-E untuk mengamati dan meminimalkan kesalahan pelacakan kecepatan pada tingkat sub-milidetik. Auto-tuning bekerja dengan mengamati celah antara kecepatan yang diperintahkan dan aktual selama gerakan uji, kemudian menyesuaikan parameter penguatan — penguatan loop posisi, penguatan loop kecepatan, waktu integral — untuk mengurangi kesalahan ini tanpa menimbulkan osilasi.

Pada 131.072 ppr, observasi kecepatan cukup akurat agar auto-tuning dapat konvergen pada pengaturan penguatan yang stabil dan cocok di seluruh rentang kecepatan dan torsi penuh seri MR-E.

Tanpa Segel Oli — Menentukan Varian yang Tepat

HF-KE43 dijelaskan sebagai "motor servo tanpa segel oli" — konfigurasi motor standar di mana celah keluar poros pada penutup ujung depan tidak disegel terhadap masuknya cairan atau partikel.

Ini adalah spesifikasi dasar, dan sepenuhnya sesuai untuk sebagian besar lingkungan aplikasi motor: ruang mesin bersih, instalasi yang dipasang di penutup jauh dari zona cairan pemotong, peralatan perakitan elektronik, dan instalasi apa pun di mana badan motor tidak langsung terpapar kabut pelumas atau pendingin.

Di mana instalasi menempatkan motor di dekat mekanisme yang dilumasi — ball screw dengan pelumasan terpusat, zona percikan roda gigi, atau lingkungan mesin pembawa pendingin — varian segel oli adalah pilihan yang tepat.

Segel bibir pada keluar poros tidak memerlukan biaya fungsional tetapi menghilangkan jalur kontaminasi yang menyebabkan masuknya pelumas secara progresif ke dalam rongga bantalan dan, akhirnya, rakitan encoder.

Model HF-KE43 yang setara dengan segel oli yang terpasang memiliki "J" di akhiran namanya (misalnya, HF-KE43JW1-S100), dan dimensi fisiknya sama.

Jika ada ketidakpastian tentang kebersihan lingkungan instalasi, menentukan varian segel oli adalah pilihan berisiko lebih rendah. Perbedaan biaya dapat diabaikan; perbedaan masa pakai di lingkungan lembab atau berminyak tidak.

Tanpa Rem — Implikasi Konfigurasi Sumbu

HF-KE43 tidak memiliki rem elektromagnetik. Untuk sumbu pemosisian horizontal — kelas aplikasi utama untuk motor inersia rendah 0,4 kW — ini benar. Tidak ada kecenderungan bergerak akibat gravitasi saat servo dinonaktifkan, sehingga tidak diperlukan mekanisme penahan di antara gerakan pemosisian atau saat mesin berhenti.

Untuk sumbu miring atau vertikal di mana gravitasi bekerja pada beban saat motor dimatikan, varian yang dilengkapi rem (HF-KE43B atau yang setara dengan "B" di akhiran) harus dipilih. Memasang HF-KE43 tanpa rem pada sumbu vertikal yang tidak ditopang menciptakan risiko jatuh pada setiap kejadian penonaktifan servo — saat alarm servo, E-stop, servo mati terprogram, dan kehilangan daya.

Pada mesin dengan penyeimbang pneumatik yang sepenuhnya menopang beban vertikal, varian tanpa rem dapat diterima lagi; penopang mekanis menggantikan fungsi rem.

Sistem Penguat MR-E — Kontrol Posisi, Kecepatan, dan Torsi

HF-KE43 dirancang untuk seri penguat servo MR-E, khususnya MR-E-40A untuk kelas motor 400W.

Platform MR-E menyediakan dua antarmuka kontrol: antarmuka pulsa untuk kontrol posisi dan kecepatan (menerima input pulsa diferensial atau open-collector dari pengontrol host atau PLC) dan antarmuka input analog untuk kontrol kecepatan dan torsi (referensi analog 0 hingga ±10V).

Kedua antarmuka tersedia pada MR-E-40A standar, memberikan perancang sistem pilihan arsitektur kontrol tanpa mengubah perangkat keras motor atau penguat.

Penyesuaian otomatis real-time MR-E dimulai sejak servo diaktifkan dan terus menyesuaikan parameter penguatan saat mesin berjalan. Penguatan posisi, penguatan kecepatan, dan waktu integral loop kecepatan semuanya dikelola oleh fungsi penyesuaian otomatis berdasarkan kesalahan pelacakan yang diamati.

Bagi insinyur komisioning, ini berarti motor dapat dipasang, dihubungkan, dan menjalankan siklus produktif tanpa sesi penyetelan penguatan khusus — penyesuaian otomatis konvergen pada pengaturan yang sesuai dalam beberapa siklus operasi pertama.

Kontrol penekanan getaran adaptif juga tersedia melalui penguat MR-E: penguat mengidentifikasi resonansi mekanis frekuensi rendah dalam struktur beban dan meniadakannya dari respons servo, mencegah resonansi diperkuat oleh loop kontrol posisi.

Pada mesin berbingkai ringan di mana resonansi mekanis menjadi perhatian, fitur ini dapat menghilangkan kebutuhan untuk penyetelan parameter anti-getaran manual.

FAQ

T1: Apa perbedaan antara HF-KE43 dan HF-KE43B?

HF-KE43 tidak memiliki rem elektromagnetik; HF-KE43B adalah motor yang sama dengan rem elektromagnetik yang dipasang pabrik. Spesifikasi listrik — output terukur, torsi, kecepatan, encoder, dan kompatibilitas penguat — identik antara keduanya.

Varian yang dilengkapi rem secara fisik lebih panjang karena modul rem, menarik arus tambahan dari sirkuit suplai rem, dan memerlukan urutan interlock rem penguat MR-E. HF-KE43 (tanpa rem) ditentukan untuk sumbu horizontal dan sumbu vertikal yang seimbang gravitasi; HF-KE43B diperlukan untuk sumbu vertikal atau miring di mana beban harus ditahan secara mekanis saat servo dinonaktifkan.

T2: Motor tidak memiliki segel oli. Apakah ini berarti motor tidak berperingkat IP65?

Tidak — peringkat IP65 berlaku untuk badan motor terlepas dari apakah segel oli dipasang. IP65 berarti sepenuhnya tahan debu dan terlindungi dari semprotan air dari arah mana pun, yang mencakup rumah motor, area kumparan, dan kompartemen encoder.

Segel oli secara khusus menangani celah keluar poros — ruang annular sempit yang tidak sepenuhnya dilindungi oleh pengujian IP65 terhadap masuknya kabut pelumas di bawah paparan berkelanjutan. HF-KE43 standar tanpa segel oli sesuai untuk lingkungan industri yang bersih dan normal.

Di lingkungan dengan kabut pelumas, varian segel oli menyediakan lapisan penyegelan tambahan pada titik masuk poros.

T3: Penguat apa yang diperlukan, dan apakah HF-KE43 mendukung kontrol posisi dan kecepatan?

MR-E-40A adalah penguat servo yang cocok untuk HF-KE43. Ia mendukung kontrol posisi (melalui input pulsa untuk output pulsa CNC atau PLC) dan kontrol kecepatan/torsi (melalui referensi analog ±10V).

Mode kontrol dipilih berdasarkan parameter dan konfigurasi pengkabelan, bukan berdasarkan varian perangkat keras, sehingga kombinasi motor dan penguat yang sama dapat digunakan di kedua arsitektur.

MR-E-40A juga menyediakan mode kontrol posisi dengan output pulsa encoder untuk integrasi dengan pengontrol gerakan atau PLC yang mengharapkan umpan balik encoder kuadratur.

T4: Apa arti resolusi encoder 131.072 ppr untuk akurasi pemosisian?

Resolusi dan akurasi adalah hal yang berbeda: 131.072 ppr adalah resolusi umpan balik, yang menetapkan kenaikan posisi terkecil yang dapat dideteksi dan dikontrol oleh sistem servo. Akurasi pemosisian aktual tergantung pada sistem mekanis — pitch ball screw, backlash, kelurusan rel panduan, dan ekspansi termal.

Pada ball screw pitch 10mm dengan kopling langsung, 131.072 ppr memberikan sekitar 0,076 μm pergerakan per hitungan encoder, yang jauh lebih halus daripada akurasi ball screw praktis apa pun.

Dalam praktiknya, encoder bukanlah faktor pembatas dalam akurasi pemosisian — mekaniknya. Apa yang terutama disediakan oleh resolusi 17-bit adalah umpan balik kecepatan yang stabil pada kecepatan rendah dan kepadatan data yang dibutuhkan oleh auto-tuning MR-E untuk mengatur penguatan servo yang akurat.

T5: Apa saja pemeriksaan utama saat memasang HF-KE43 bekas?

Putar poros dengan tangan dan periksa gerakan bantalan yang mulus tanpa kekasaran atau gerinda — rotor inersia rendah seri HF-KE memiliki poros yang ringan, dan keausan bantalan terdengar sebelum menjadi signifikan secara mekanis. Periksa konektor encoder untuk pin yang bengkok dan relief regangan keluar kabel untuk retak. Ukur resistansi kumparan di ketiga fasa untuk keseimbangan.

Periksa resistansi isolasi ke tanah dengan megger — bahkan motor standar (tanpa segel oli) yang telah beroperasi di lingkungan lembab dapat menunjukkan resistansi isolasi yang berkurang.

Pada uji coba, pantau tampilan kesalahan pelacakan penguat MR-E pada kecepatan terukur dan konfirmasikan berada dalam batas normal; kesalahan pelacakan yang berlebihan pada kecepatan yang sebelumnya ditangani dengan benar oleh motor menunjukkan degradasi encoder atau masalah kopling mekanis daripada kesalahan kumparan motor.
