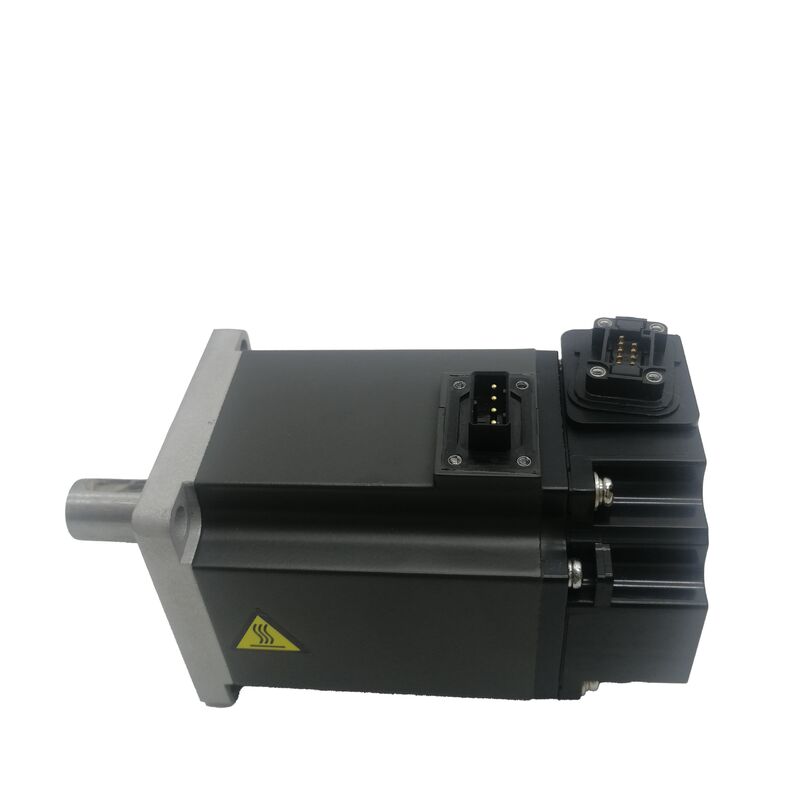

Motor Servo AC Mitsubishi Electric HF-KE43JW1-S100

400W | 1,3 Nm Terukur | 3000 RPM | Encoder Inkremental 17-bit | Segel Oli | Konektor Depan W1 | Kompatibel Super MR-E | IP65 | Flensa 60×60mm

Motor Spesifik untuk Sistem Spesifik

Tidak semua motor servo dalam jajaran produsen dapat dipertukarkan pada tingkat drive, dan HF-KE43JW1-S100 mengilustrasikan hal ini dengan jelas. Meskipun berbagi kelas output 400W dan jejak flensa 60×60mm dengan HF-KE43 standar, varian ini membawa tiga spesifikasi tambahan yang menentukan dengan tepat di mana ia berada: segel oli pada keluar poros, format konektor menghadap depan W1, dan penunjukan -S100 yang menandainya sebagai bagian dari sistem Super MR-E Mitsubishi.

Platform Super MR-E — terdiri dari seri motor HF-KE dengan penunjukan W1-S100 dan amplifier MR-E-40A-KH003 — diperkenalkan untuk meningkatkan konektorisasi dan kompatibilitas dengan peningkatan terkait encoder di atas seri MR-E standar sebelumnya. Konektor W1 motor menghadap ke depan (ke arah muka motor) daripada secara radial keluar dari bodi, perubahan desain yang menyederhanakan perutean kabel di ruang mesin yang sempit dan mengurangi kemungkinan tekanan konektor dari berat kabel atau getaran.

Segel oli — ditandai dengan "J" dalam nomor model — adalah fitur fisik penentu lainnya. Segel ini terletak di titik keluar poros rumah motor dan menciptakan penghalang terhadap kabut oli, cairan pemotong, dan kontaminan atmosfer yang dapat bermigrasi ke dalam bodi motor melalui lubang poros. Untuk mesin perkakas, lini pemrosesan makanan, dan otomatisasi proses basah, perlindungan ini bukan pilihan — ini adalah prasyarat untuk masa pakai motor yang andal dalam layanan.

Spesifikasi Teknis

Segel Oli: Apa Fungsinya dan Kapan Anda Membutuhkannya

Motor servo standar — termasuk HF-KE43 dasar tanpa akhiran J — mengandalkan kesesuaian presisi antara poros dan rumah bantalan depan motor untuk pengecualian lingkungan dasar. Di lingkungan yang bersih dan kering, ini sudah memadai. Di lingkungan di mana terdapat kabut oli — sumbu mesin perkakas yang berdekatan dengan gearbox yang dilumasi oli, zona percikan cairan pemotong, atau lini pemrosesan makanan yang basah — lubang poros menjadi jalur masuk. Oli yang tersedot oleh aksi kapiler atau fluktuasi tekanan udara di sekitar poros yang berputar mengkontaminasi encoder seiring waktu, yang akhirnya menyebabkan kesalahan sinyal atau kegagalan encoder.

Segel oli yang terpasang pada HF-KE43JW1-S100 menghilangkan jalur masuk ini. Segel bibir yang menempel pada poros motor di rumah depan menciptakan penghalang mekanis positif. Segel ini dinilai berfungsi dalam rentang kecepatan operasi motor, dan keberadaannya tidak memengaruhi karakteristik torsi atau kecepatan motor.

Satu poin praktis yang perlu dicatat: segel oli sedikit meningkatkan beban gesekan pada poros saat startup, yang hanya relevan dalam aplikasi yang melibatkan beban gesekan sangat rendah dan inersia rendah. Untuk sebagian besar aplikasi mesin perkakas dan otomatisasi, efeknya dapat diabaikan.

Konektor W1 vs. Konektor Standar: Perbedaan Pemasangan Praktis

Penunjukan W1 menjelaskan orientasi konektor. Pada motor seri HF-KE standar, konektor encoder dan daya keluar secara radial dari bodi motor. Pada varian W1, konektor menghadap ke depan — keluar dari muka yang sama dengan flensa pemasangan. Perubahan yang tampaknya kecil ini memiliki konsekuensi nyata dalam integrasi mesin:

Dalam aplikasi di mana motor dipasang di dalam rongga, di dalam kolom mesin, atau dengan gearhead reduksi langsung pada poros, konektor radial memaksa kabel untuk menekuk 90° segera setelah konektor — titik stres yang mempercepat keausan kabel dan konektor. Konektor W1 yang menghadap depan memungkinkan kabel berjalan langsung menjauh dari muka motor tanpa tikungan tajam, mengurangi stres mekanis kabel pada terminasi konektor.

Bagi pembuat mesin yang menstandardisasi keluarga motor ini di berbagai sumbu, orientasi W1 juga menawarkan geometri perutean kabel yang konsisten terlepas dari sudut pemasangan motor.

Super MR-E: Di Mana Penunjukan -S100 Berada

Seri MR-E adalah platform servo serbaguna Mitsubishi yang menempati tingkatan di bawah lini MR-J3/MR-J4 yang kaya fitur — antarmuka lebih sederhana, biaya perangkat keras lebih rendah, memadai untuk sebagian besar aplikasi kontrol posisi pulsa dan referensi kecepatan analog. Super MR-E (amplifier MR-E-□A-KH003) menyempurnakan platform ini dengan perangkat lunak yang ditingkatkan, perilaku auto-tuning yang diperbarui, dan dukungan untuk varian motor konektor W1.

Motor yang ditandai -S100 secara khusus diverifikasi dan ditentukan untuk digunakan dengan amplifier yang ditunjuk KH003 ini. Pasangan ini tidak acak — ini mencerminkan matriks kompatibilitas amplifier-motor Mitsubishi. Menggunakan HF-KE43JW1-S100 dengan MR-E-40A standar tanpa penunjukan KH003 berada di luar konfigurasi yang didukung Mitsubishi. Sebaliknya, mencoba menggunakan HF-KE43 standar (tanpa akhiran W1-S100) dengan amplifier yang ditunjuk KH003 dapat mengakibatkan ketidakcocokan konektor.

Untuk tim pemeliharaan yang mencari motor pengganti: memverifikasi -S100 (atau ketiadaannya) terhadap akhiran amplifier yang ada adalah langkah pertama sebelum mengonfirmasi pesanan pengganti.

Di Mana Motor Ini Biasanya Beroperasi

HF-KE43JW1-S100 paling sering muncul dalam tiga kategori aplikasi industri:

Sumbu bantu mesin perkakas. Sumbu umpan pada mesin bubut CNC, pusat penggilingan, dan mesin gerinda — rotasi turret, kontrol tailstock, aktuasi chuck — sering beroperasi di dekat oli pemotong. Segel oli dan peringkat IP65 menjadikan JW1-S100 pilihan yang tepat dibandingkan HF-KE43W1-S100 yang tidak disegel untuk posisi ini.

Peralatan pengemasan dan pemrosesan makanan. Lini yang beroperasi basah atau di bawah pencucian berkala mendapat manfaat dari peringkat bodi IP65 dan segel oli, yang bersama-sama memberikan pertahanan terhadap semprotan langsung dan infiltrasi uap.

Mesin tekstil dan percetakan. Sumbu pada penggerak balok lusi, pemandu lintasan, dan rol masuk mengalami aerosol pelumas dari mesin yang berdekatan. Karakteristik inersia rendah dari seri HF-KE cocok untuk tuntutan mulai-berhenti yang sering dari sumbu ini, dan poros yang disegel memperpanjang interval pemeliharaan di lingkungan di mana pembersihan berkala adalah norma.

Peralatan perakitan otomatis. Kepala pick-and-place, meja putar indeks, dan gantry multi-sumbu pada lini perakitan presisi di mana kapasitas torsi sumbu 400W sesuai dengan beban mekanis, dan di mana tata letak mesin menentukan keluarnya kabel menghadap depan.

Pertanyaan yang Sering Diajukan

Q1: Apa amplifier yang tepat yang diperlukan untuk HF-KE43JW1-S100, dan dapatkah itu diganti dengan MR-E-40A standar?

HF-KE43JW1-S100 ditentukan untuk digunakan dengan MR-E-40A-KH003, yang merupakan varian "Super MR-E" dari amplifier MR-E-40A. Akhiran KH003 mengidentifikasi revisi firmware dan perangkat keras tertentu yang mendukung set konektor dan parameter keluarga motor W1-S100. MR-E-40A standar tanpa akhiran KH003 berada di luar konfigurasi yang didukung Mitsubishi untuk motor ini, dan dapat menimbulkan ketidakcocokan konektor tergantung pada revisi amplifier. Saat mencari amplifier pengganti untuk instalasi HF-KE43JW1-S100 yang ada, model amplifier lengkap termasuk akhiran harus dicocokkan. Mencampur motor yang ditunjuk KH003 dengan amplifier non-KH003 tidak disarankan dan dapat menimbulkan masalah operasional yang tidak tercakup oleh diagnostik kesalahan standar.

Q2: Terhadap apa segel oli sebenarnya melindungi, dan apakah itu menambah beban poros?

Segel oli pada HF-KE43JW1-S100 adalah segel tipe bibir yang dipasang pada keluar poros rumah depan motor. Segel ini menciptakan penghalang fisik terhadap kabut oli, cairan pemotong, uap gemuk, dan cairan pendingin cair yang jika tidak dapat bermigrasi ke dalam interior motor melalui celah lubang poros. Tanpa segel, kontaminan ini mencapai bantalan depan dan akhirnya encoder — komponen yang paling rentan terhadap kegagalan di lingkungan basah. Segel oli menambah sedikit gesekan pada poros, dapat diukur saat startup tetapi dapat diabaikan dalam kondisi beban normal apa pun. Untuk kelas daya 400W motor ini, kontribusi gesekan dari segel oli bukanlah faktor desain yang relevan. Segel ini efektif di seluruh rentang kecepatan terukur motor.

Q3: Bisakah HF-KE43JW1-S100 menggantikan motor HC-KFE43 dalam mesin yang ada?

Kedua motor berbagi flensa 60×60mm yang sama dan menghasilkan torsi terukur 1,3 Nm / puncak 3,8 Nm pada 3.000 RPM, sehingga pemasangan mekanis dan karakteristik beban dapat dibandingkan secara langsung. Namun, antarmuka encoder, pinout konektor, dan kompatibilitas amplifier sepenuhnya berbeda. HC-KFE43 menggunakan encoder inkremental 10.000 ppr dan berpasangan dengan MR-E-40A (atau MR-E-40AG untuk versi gearhead), sementara HF-KE43JW1-S100 menggunakan encoder inkremental 17-bit (131.072 ppr) dan memerlukan MR-E-40A-KH003. Penggantian drop-in mekanis tanpa mengubah amplifier tidak mungkin dilakukan. Jika mesin yang ada menggunakan motor HC-KFE43 dengan amplifier MR-E-40A standar, motor pengganti yang setara adalah HC-KFE43 atau alternatif yang disetujui yang kompatibel dengan MR-E — bukan varian W1-S100.

Q4: Apakah HF-KE43JW1-S100 saat ini diproduksi, dan bagaimana status dukungannya?

HF-KE43JW1-S100 telah dihentikan oleh Mitsubishi Electric. Motor generasi saat ini untuk jejak mekanis dan kelas torsi yang sama adalah HG-KN43J (kompatibel dengan MR-JE-40A) atau HG-KR43 (kompatibel dengan MR-J4-40A), keduanya menawarkan encoder absolut 17-bit atau 22-bit yang ditingkatkan dan perlindungan IP65. Untuk mesin yang ada yang menggunakan HF-KE43JW1-S100, stok terus tersedia melalui distributor Mitsubishi dan spesialis otomatisasi industri, meskipun ketersediaan akan berkurang seiring waktu. Untuk desain mesin baru, menentukan seri motor HG-KN atau HG-KR generasi saat ini adalah pendekatan yang disukai. Jaringan layanan Mitsubishi Electric terus mendukung perbaikan dan konsultasi teknis untuk platform MR-E/Super MR-E.

Q5: Kabel encoder apa yang kompatibel saat menghubungkan HF-KE43JW1-S100 ke amplifier MR-E-40A-KH003?

Format konektor W1 memerlukan kabel encoder seri MR-E yang sesuai yang dirancang untuk motor konektor W1. Ini adalah kabel MR-EKCBL□M dari Mitsubishi Electric, di mana posisi □ menunjukkan panjang kabel (panjang standar dari 2m hingga 20m). Set kabel berbeda dari yang digunakan dengan motor HF-KE konektor standar karena orientasi konektor dan pinout yang berbeda di ujung motor. Saat mencari kabel pengganti untuk instalasi yang ada, mengonfirmasi kompatibilitas konektor W1 sangat penting — kabel encoder untuk varian HF-KE konektor standar (non-W1) tidak akan cocok dengan konektor JW1-S100. Ujung amplifier berakhir di port CN2 dari MR-E-40A-KH003. Rekomendasi pelindung dan perutean kabel mengikuti praktik EMC standar Mitsubishi: pisahkan kabel encoder dari kabel daya motor dan gunakan grounding kabel khusus pada sasis amplifier.
