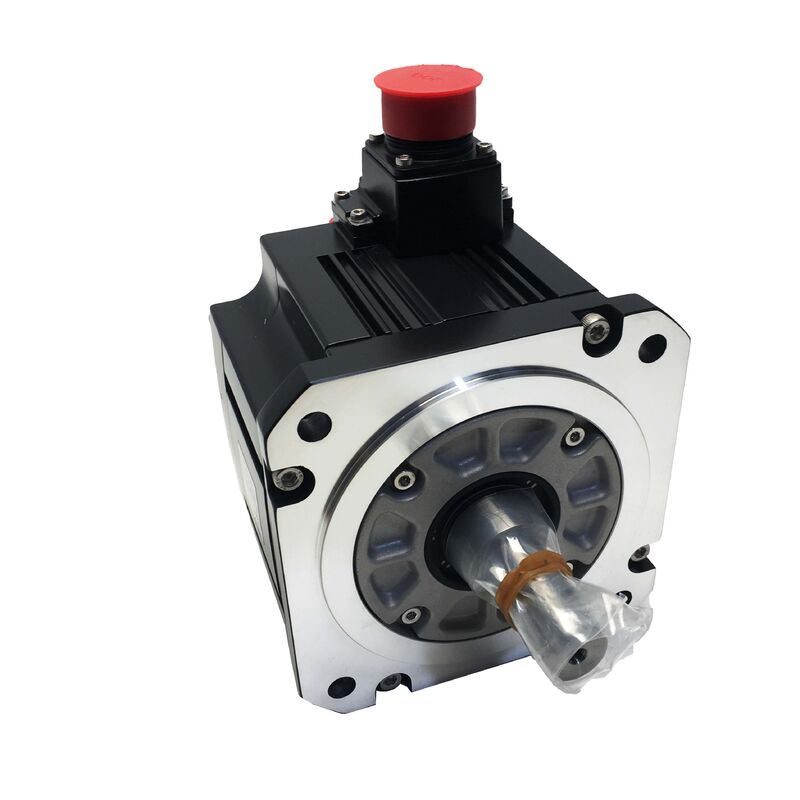

Mitsubishi HF-SP524 MELSERVO-J3 AC Servo Motor
Nomor Bagian:HF-SP524
Merek:Mitsubishi Electric
Seri:MELSERVO-J3 -- Tipe HF-SP
Kondisi:Baru / Direnovasi
Gambaran umum
PeraturanMitsubishi HF-SP524adalah servo motor 500W AC brushless dari seri Mitsubishi Electric MELSERVO-J3.motor bertenaga menengah memiliki konfigurasi 400VAC dan dirancang untuk sumbu pakan presisi dan aplikasi penentuan posisi dalam sistem penanganan bahan, robot industri, dan peralatan otomatisasi multi-sumbu.
Dengan torsi terus menerus 2,39 Nm dengan kapasitas puncak 7,16 Nm, motor ini beroperasi pada kecepatan nominal 2.000 rpm dengan maksimal 3.000 rpm.Enkoder mutlak 18 bit built-in memberikan informasi posisi yang tepat, sementara IP67 penyegelan lingkungan memastikan daya tahan jangka panjang di lingkungan industri yang menuntut.
Spesifikasi Utama
| Output Nominal |
500 W (0,5 kW) |
| Torsi nominal |
2.39 Nm |
| Torsi maksimum |
7.16 Nm |
| Listrik nominal |
1.5 A |
| Tegangan Pasokan |
Kelas 400VAC (3-Fase) |
| Kecepatan nominal |
2,000 rpm |
| Kecepatan maksimum |
3,000 rpm |
| Encoder |
18-Bit Absolute (terbina dalam) |
| Jenis poros |
Poros lurus |
| Mempertahankan rem |
Tidak ada (standar) |
| Perlindungan Penembusan |
IP67 (rumah) |
| Ukuran Flange |
130 × 130 mm |
| Amplifier yang kompatibel |
MR-J3-60A4 / MR-J3-60B4 |
| Suhu operasi |
0 sampai +40°C |
| Seri |
MELSERVO-J3 -- HF-SP |
Keuntungan Operasi 400V
Pengakhiri "24" menunjukkan ini adalah varian 400VAC dari motor HF-SP 500W. Bekerja pada arus nominal 1,5A dibandingkan dengan 2,9A untuk setara 200V,motor ini memberikan manfaat instalasi yang signifikan:
• Penarikan arus yang lebih rendah mengurangi persyaratan penampang kabel
• Mengurangi tekanan termal pada tahap output servo amplifier
• Penurunan tegangan minimal pada kabel panjang
• Kompatibilitas langsung dengan infrastruktur tiga fase 400VAC yang umum di fasilitas Eropa dan Asia
Desain Inertia Sedeng
Desain inersia menengah keluarga HF-SP dioptimalkan untuk aplikasi dengan beban mekanik yang substansial, termasuk gerbong yang didorong, indekser putar, dan poros sekrup bola pada mesin alat.1 rasio torsi puncak-nominal memberikan ruang akselerasi yang cukup untuk kecepatan siklus penentuan posisi khas.
Enkoder Absolute 18 Bit
Enkoder absolut resolusi tinggi memberikan 262.144 hitungan per putaran dan mempertahankan data posisi melalui gangguan daya tanpa dukungan baterai.
Hal ini menghilangkan urutan homing pada startup dan memastikan pengetahuan posisi segera ketika sistem power up.
IP67 Perlindungan Lingkungan
Perumahan IP67 memberikan perlindungan penuh terhadap masuknya debu dan perendaman sementara hingga satu meter selama 30 menit.
Segel yang kuat ini melindungi dari cairan pendingin, cairan pembersih, dan polutan industri yang sering menyebabkan kegagalan motor dini.
Kompatibilitas Drive
HF-SP524 berpasangan dengan Mitsubishi MR-J3-60A4 (analog / perintah pulsa) atau MR-J3-60B4 (SSCNET III perintah jaringan serat) servo amplifier.
Arsitektur SSCNET III menyediakan komunikasi serat optik yang tahan kebisingan untuk sistem multi-sumbu terkoordinasi dengan kabel yang disederhanakan.
Pertanyaan yang Sering Diajukan
T1: Apa perbedaan antara HF-SP524 dan HF-SP52, dan kapan saya akan memilih varian 400V?
Kedua motor adalah unit HF-SP 500W dengan torsi, kecepatan, dan spesifikasi mekanis yang sama.
HF-SP52 beroperasi dari 200VAC pada 2,9A, sementara HF-SP524 menggunakan 400VAC pada 1,5A.Pilih varian 400V ketika fasilitas Anda menggunakan infrastruktur tiga fase 400VAC untuk menyederhanakan kabel dan mengurangi beban termal.
Q2: Servo amplifier apa yang dibutuhkan HF-SP524?
Pasangan amplifier yang benar adalah Mitsubishi MR-J3-60A4 (analog dan perintah pulse-train) atau MR-J3-60B4 (perintah jaringan serat optik SSCNET III), keduanya dinilai untuk input tiga fase 400VAC.Kelas tegangan penggerak dan motor harus sesuai.
T3: Mengapa seri HF-SP menggunakan desain inersia menengah?
Motor inersia menengah mentolerir rasio inersia beban-motor yang lebih tinggi, menjadikannya cocok untuk aplikasi dengan beban mekanis yang substansial seperti gerobak penanganan bahan dan poros mesin alat.Desain ini memberikan stabil, respon sumbu yang baik dimampatkan tanpa penyesuaian gain berlebihan.
T4: Dapatkah HF-SP524 digunakan tanpa rem pada sumbu vertikal?
Untuk poros vertikal yang membawa beban berat yang signifikan, varian yang dibendung (HF-SP524B) menyediakan pegangan mekanis untuk mencegah jatuhnya poros saat kehilangan daya.HF-SP524 tanpa rem cocok untuk sumbu horizontal dan aplikasi di mana drive memegang posisi secara aktif.
T5: Apa yang harus diperiksa ketika membeli HF-SP524 bekas?
Periksa konektor pengkodean dan keluar kabel untuk kerusakan atau korosi.Putar poros untuk menilai kondisi bantalan dan memeriksa segel poros. Sebuah tes bench termasuk verifikasi encoder dan tidak beban berjalan-up dianjurkan.
