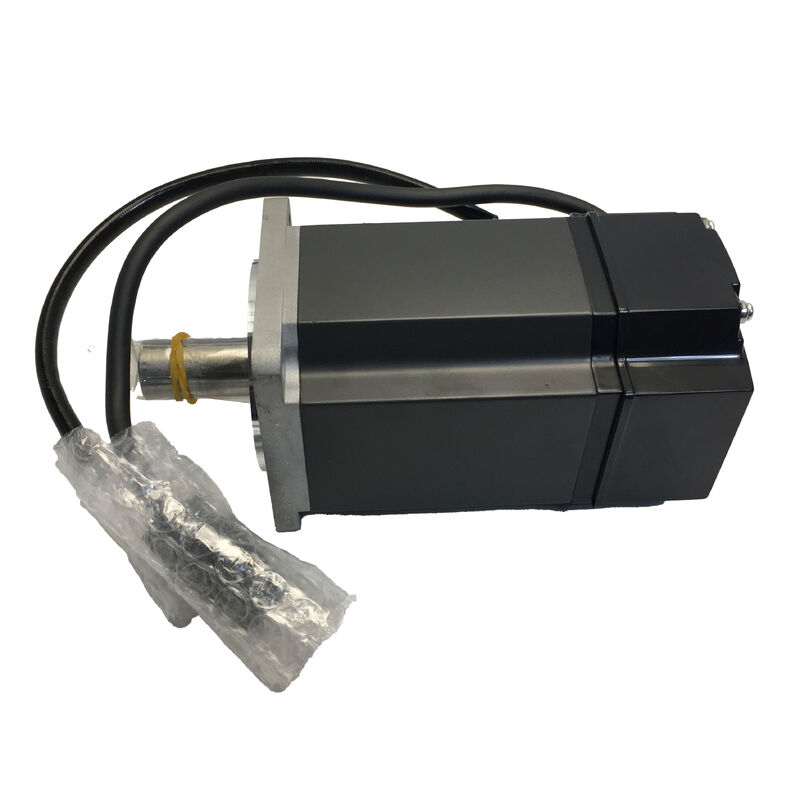

Motor Servo AC Mitsubishi Electric HC-KFE73BK

750W | 2,4 Nm Terukur | 3000 RPM | Rem Elektromagnetik Non-Eksitasi | Poros Berkeretan | Flensa 80×80mm | Kompatibel dengan MR-E-70A | Bodi IP55 | Dihentikan Produksinya

Motor Terbesar dalam Keluarga HC-KFE — Dengan Semua Fitur Keamanan

Tingkatkan dari kelas 400W ke 750W dalam ekosistem MELSERVO MR-E dan Anda akan menemukan HC-KFE73BK: puncak dari jajaran seri HC-KFE, menggabungkan watt output tertinggi yang didukung oleh platform penguat MR-E dengan rem elektromagnetik bawaan untuk keamanan posisi saat daya mati dan poros berkeretan untuk transmisi torsi positif yang andal. Ini adalah varian yang dilengkapi penuh dalam tingkatan serinya — rem, keretan, dan daya terukur maksimum dalam satu unit motor.

HC-KFE73BK menempati ceruk aplikasi yang spesifik dan terdefinisi dengan baik: sumbu servo serbaguna yang menuntut torsi berkelanjutan dan output mekanis lebih besar daripada yang dapat diberikan oleh kelas 400W, sambil tetap menjaga sistem penggerak pada penguat MR-E yang ekonomis berbasis perintah pulsa daripada beralih ke platform MR-J2S atau MR-J3. Rem yang diterapkan pegas 24VDC memastikan sumbu tetap kokoh saat servo dimatikan — persyaratan yang tidak dapat dipenuhi oleh HC-KFE73 standar tanpa rem.

Spesifikasi Teknis

Tiga Fitur Pembeda — Apa yang Sebenarnya Dihasilkan oleh BK

Nomor suku cadang HC-KFE73BK mengkodekan tiga keputusan bermakna yang masing-masing memiliki konsekuensi rekayasa langsung untuk aplikasi.

73 — Output 750W pada batas MR-E. Keluarga HC-KFE berjalan dari 100W (HC-KFE13) hingga 200W, 400W, dan hingga 750W. Penanda 73 menempatkan motor ini pada batas apa yang dapat digerakkan oleh penguat MR-E. Dipasangkan dengan MR-E-70A, sistem ini menghasilkan 2,4 Nm secara berkelanjutan — hampir dua kali lipat dari 1,3 Nm yang tersedia dari HC-KFE43B 400W. Untuk sumbu di mana motor 400W beroperasi mendekati arus terukur dalam operasi normal, atau di mana analisis torsi beban menunjukkan margin yang tidak mencukupi, kelas 750W adalah langkah selanjutnya yang alami tanpa mengubah arsitektur platform penguat.

B — rem elektromagnetik non-eksitasi. Rem yang diterapkan pegas terintegrasi di bagian belakang rumah motor. Ketika 24VDC dilepas — baik melalui penghentian terkontrol, penghentian darurat, atau gangguan daya — pegas segera mengaktifkan rem, mengunci poros tanpa memerlukan sinyal apa pun dari pengontrol. Prinsip aman saat gagal ini adalah fitur pembeda yang membedakan HC-KFE73BK dari HC-KFE73K standar. Tidak ada daya, tidak ada sinyal pengontrol, tidak ada tindakan relai eksternal yang diperlukan agar rem aktif.

K — poros berkeretan. Pada 750W, kopling positif bukanlah pilihan untuk sebagian besar aplikasi. Keretan menyediakan pengunci mekanis antara poros dan komponen yang digerakkan — baik itu hub kopling, puli, atau roda gigi — yang mencegah rotasi relatif antara keduanya terlepas dari apakah kesesuaian interferensi dipertahankan dari waktu ke waktu dan siklus suhu. Motor dikirimkan dengan kunci. Dimensi keretan mengikuti standar JIS yang sesuai dengan ukuran poros 750W.

Flensa 80×80mm: Peningkatan dari Kelas 400W

HC-KFE73BK dipasang pada flensa persegi 80×80mm — satu langkah penuh lebih besar dari flensa 60×60mm dari HC-KFE43BK 400W. Peningkatan ukuran ini memiliki implikasi langsung untuk instalasi yang ditingkatkan: mesin yang dirancang di sekitar kelas flensa 60×60mm yang lebih kecil tidak dapat menerima motor 80×80mm tanpa modifikasi pada pelat pemasangan motor. Pola lubang baut dan diameter register flensa berubah pada batas ukuran ini.

Namun, dalam kelas 80×80mm, HC-KFE73BK berbagi jejak flensa dengan HC-KFS73BK (setara MR-J2S) dan dengan motor 750W generasi saat ini seperti HG-KR73BK. Ini berarti bahwa pelat pemasangan mesin yang dirancang untuk motor MELSERVO 750W 80×80mm mana pun secara mekanis kompatibel dengan HC-KFE73BK. Panjang tonjolan poros dan dimensi aksial bodi masih harus diperiksa terhadap aplikasi spesifik, terutama untuk varian rem mengingat rumah belakangnya yang diperpanjang, tetapi permukaan flensa tetap menjadi referensi yang konsisten.

Ruang Torsi: Apa Arti Puncak 7,2 Nm dalam Praktik

Torsi terukur 2,4 Nm dari HC-KFE73BK adalah angka yang digunakan untuk penentuan ukuran beban berkelanjutan. Puncak 7,2 Nm — tiga kali lipat dari terukur — tersedia untuk tuntutan transien fase akselerasi dan kondisi beban berlebih singkat selama operasi pemotongan atau penjepitan.

Perbedaan 4,8 Nm antara terukur dan puncak adalah cadangan akselerasi sumbu. Pada sumbu bola horizontal dengan rasio inersia beban yang khas, torsi puncak 7,2 Nm penuh diterjemahkan menjadi tingkat akselerasi yang secara signifikan mengurangi waktu perpindahan titik-ke-titik dibandingkan dengan mengoperasikan sumbu hanya pada torsi terukur. Apakah batas arus elektronik penguat akan mempertahankan arus puncak yang diperlukan untuk menghasilkan 7,2 Nm secara berkelanjutan sepanjang fase akselerasi tergantung pada rasio inersia beban terhadap motor dan siklus kerja — perlindungan termal elektronik bawaan MR-E-70A memantau pemanasan kumulatif dan memberlakukan batas perlindungan sesuai.

Untuk sumbu vertikal di mana torsi beban selalu ada, angka terukur 2,4 Nm mencakup komponen gravitasi, dan margin yang tersisa digunakan untuk dinamika. Aturan torsi terukur 70% untuk aplikasi torsi tidak seimbang — dinyatakan dalam dokumentasi MR-E Mitsubishi — berarti beban gravitasi pada poros seharusnya tidak melebihi 1,68 Nm dalam desain sumbu vertikal yang berukuran tepat.

Integrasi Rem dalam Desain Mesin

Menambahkan motor rem ke desain mesin melibatkan lebih dari sekadar mengganti varian motor. HC-KFE73BK memerlukan dua pertimbangan desain spesifik yang tidak berlaku untuk HC-KFE73K standar.

Pertama, sirkuit pasokan rem 24VDC. Sesuai manual MR-E Mitsubishi, pasokan 24VDC rem harus merupakan sirkuit khusus — tidak dibagi dengan 24VDC yang digunakan untuk sinyal I/O digital penguat. Konektor daya motor 6-pin pada HC-KFE73BK (dibandingkan dengan konektor 4-pin pada varian standar) membawa kabel daya motor tiga fasa dan dua kabel pasokan rem. Sirkuit kontaktor atau relai terpisah, yang digerakkan oleh sinyal output MBR (interlock rem elektromagnetik) penguat MR-E, mengontrol 24VDC ke koil rem.

Kedua, sinyal MBR dan Parameter No. 1. Output interlock rem elektromagnetik penguat MR-E harus diaktifkan melalui pengaturan parameter. Output ini mengoordinasikan waktu antara transisi servo-on/off dan pengaktifan rem, mencegah rem mengunci poros yang berputar dan melindungi masa pakai lapisan rem serta komponen penggerak mekanis. Khusus untuk sumbu vertikal, dokumentasi Mitsubishi menyebutkan sinyal MBR sebagai elemen konfigurasi yang diperlukan — waktu rem yang terkontrol mencegah beban jatuh selama urutan penghentian sumbu.

Penempatan HC-KFE73BK dalam Generasinya

Seri HC-KFE dan penguat MR-E mewakili generasi produk yang memberikan kontrol servo serbaguna yang mampu dan hemat biaya selama periode ketika sistem encoder absolut dan antarmuka bus digital merupakan opsi premium daripada fitur utama. HC-KFE73BK adalah pilihan yang tepat ketika aplikasi memerlukan output 750W dan fungsionalitas rem tetapi tidak membenarkan encoder absolut dan penguat berbiaya lebih tinggi dari tingkatan HC-KFS/MR-J2S.

Baik motor maupun penguat MR-E kini telah dihentikan produksinya. Pasokan yang tersedia berasal dari inventaris pasar sekunder, stok surplus, dan unit yang telah dilepas dari layanan. Untuk desain mesin baru, jalur migrasi yang didokumentasikan Mitsubishi mengarah ke penguat seri MR-JE atau MR-J4 dengan motor seri HG generasi saat ini — HG-KR73BK menjadi penerus fungsional yang kira-kira dalam kelas rem + keretan 750W, dengan jejak flensa 80×80mm yang sama tetapi encoder absolut 22-bit dan antarmuka MELSERVO J4 saat ini.

Pertanyaan yang Sering Diajukan

Q1: Apa model penguat MR-E yang cocok dengan HC-KFE73BK, dan mode kontrol apa yang didukungnya?

HC-KFE73BK berpasangan dengan MR-E-70A (input pulsa, mode kontrol posisi) atau MR-E-70AG (input perintah kecepatan analog, mode kontrol kecepatan). "70" dalam penunjukan penguat sesuai dengan kelas motor 750W. MR-E-70A menerima perintah pulsa + arah atau pulsa kuadratur dari pengontrol posisi eksternal, modul posisi PLC MELSEC, atau output CNC. MR-E-70AG memungkinkan integrasi perintah kecepatan analog untuk aplikasi di mana pengontrol tingkat atas mengeluarkan sinyal analog ±10V untuk referensi kecepatan. Kedua varian penguat mendukung rem elektromagnetik HC-KFE73BK melalui output interlock MBR.

Q2: Mengapa HC-KFE73BK 80×80mm menggunakan flensa yang lebih besar daripada HC-KFE43BK 60×60mm, dan dapatkah pelat pemasangan mesin yang sama menerima keduanya?

Ukuran flensa meningkat pada kelas 750W karena diameter rangka motor bertambah untuk mengakomodasi rakitan stator, lilitan, dan rotor yang lebih besar yang diperlukan untuk output torsi yang lebih tinggi. Flensa 60×60mm dari kelas 400W dan flensa 80×80mm dari kelas 750W memiliki pola lubang baut dan diameter register flensa yang berbeda — keduanya tidak dapat dipertukarkan. Pelat pemasangan mesin yang dirancang untuk HC-KFE43BK 400W tidak dapat langsung menerima HC-KFE73BK tanpa pemesinan atau penggantian pelat. Jika mesin yang awalnya dirancang di sekitar motor 400W ditingkatkan ke 750W, modifikasi mekanis pada dudukan motor adalah bagian dari cakupan pekerjaan.

Q3: Daftar produk mencatat bahwa bagian poros tembus tidak IP55. Apa artinya ini untuk instalasi mesin?

Motor seri HC-KFE memiliki peringkat bodi IP55 yang mencakup permukaan rumah motor, tetapi dokumentasi Mitsubishi secara eksplisit menyatakan bahwa bagian poros tembus — di mana poros keluar dari rumah bantalan depan — dan konektor listrik tidak dilindungi hingga IP55. Di lingkungan dengan kabut pendingin, air cuci, atau kontaminasi cairan di udara, titik-titik yang tidak terlindungi ini adalah kerentanan motor. Pilihan mitigasi praktis termasuk menempatkan motor di lokasi yang terlindungi di dalam selungkup mesin, memasang penutup segel poros jika desain mesin memungkinkan, atau menentukan motor dengan segel oli (tersedia dalam varian seri HC lainnya) untuk lingkungan basah. Ujung konektor juga memerlukan perlindungan, terutama untuk konektor encoder, karena kontaminasi pada pin sinyal encoder adalah penyebab umum kesalahan umpan balik posisi.

Q4: Apakah rem elektromagnetik pada HC-KFE73BK menahan 2,4 Nm — torsi motor terukur penuh?

Pendekatan desain Mitsubishi untuk varian rem HC-KFE mencocokkan torsi gesekan statis rem dengan torsi output terukur motor. Untuk kelas 750W, rem dinilai untuk menahan poros terhadap beban torsi yang sesuai dengan angka terukur motor 2,4 Nm. Ini berarti rem dapat menahan beban statis dalam torsi operasi normal tanpa selip, yang merupakan kasus penggunaan yang dimaksudkan. Rem tidak dirancang untuk penghentian dinamis poros yang berputar pada kecepatan terukur — melakukannya dengan cepat menghabiskan masa pakai keausan rem dan dapat menyebabkan guncangan mekanis pada rantai penggerak. Praktik yang benar adalah menghentikan motor secara terkontrol melalui penguat servo sebelum rem aktif untuk menahan posisi berhenti.

Q5: Apakah HC-KFE73BK dapat dipertukarkan dengan HC-KFS73BK dari perspektif integrasi sistem?

Kedua motor berbagi jejak pemasangan flensa 80×80mm, membuat substitusi mekanis menjadi mudah. Namun, keduanya tidak dapat dipertukarkan sistem tanpa mengganti penguat servo. HC-KFE73BK menggunakan encoder inkremental 10.000 ppr dan berpasangan dengan MR-E-70A, sementara HC-KFS73BK membawa encoder absolut 17-bit (131.072 ppr) dan berpasangan dengan penguat MR-J2S-70A/B/CP/CL. Konektor encoder, protokol sinyal, dan antarmuka penguat sepenuhnya berbeda. Mengganti satu dengan yang lain memerlukan perubahan penguat yang cocok dan konfigurasi ulang sumbu penggerak. Arah HC-KFE73BK → HC-KFS73BK adalah peningkatan (resolusi encoder lebih tinggi, retensi posisi absolut, tidak perlu homing), sementara sebaliknya adalah penurunan yang jarang akan ditentukan secara sengaja.
