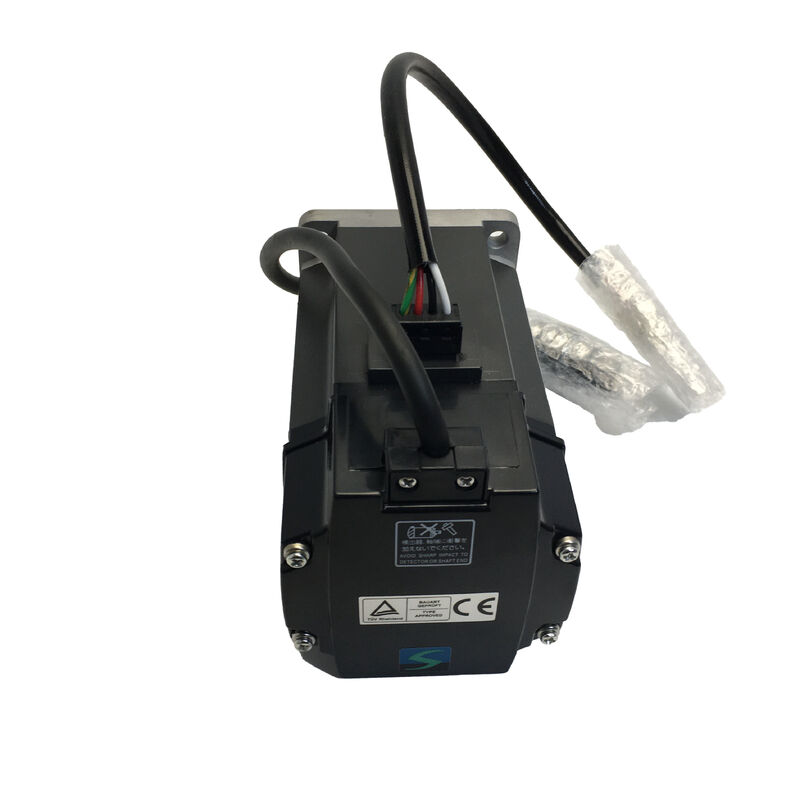

Motor Servo AC Mitsubishi Electric HC-KFE43

400W | Torsi Terukur 1,3 Nm | 3000 RPM | Encoder Inkremental 10.000 ppr | Seri MR-E | Flensa 60×60mm | Bodi IP55 | Dihentikan Produksinya

Dibangun untuk Nilai. Dirancang untuk Presisi.

Ada segmen pasar motor servo yang mapan di mana sistem encoder absolut kelas atas dan kompleksitas yang menyertainya sama sekali tidak diperlukan. Mesin serba guna, peralatan tekstil, lini pengemasan, sumbu umpan standar — aplikasi ini membutuhkan torsi yang andal, kontrol kecepatan yang stabil, dan penentuan posisi yang dapat diprediksi tanpa premi biaya umpan balik absolut multi-bit atau overhead penyiapan sistem penguat kelas atas. Mitsubishi Electric HC-KFE43 dirancang tepat untuk ruang tersebut.

Bagian dari seri HC-KFE dan dicocokkan dengan keluarga penguat servo serba guna MR-E Mitsubishi, motor servo AC berinersia rendah 400W ini memberikan kinerja inti yang menjadikan platform MELSERVO sebagai referensi standar dalam otomatisasi industri — pengiriman torsi bersih pada 3000 RPM, rasio torsi puncak-ke-terukur 3:1 untuk akselerasi, dan encoder inkremental yang cukup akurat untuk tuntutan penentuan posisi dari aplikasi yang dibangun untuknya.

Spesifikasi Teknis

Posisi Motor Ini dalam Lini MELSERVO Mitsubishi

Mitsubishi Electric mengorganisir generasi produk MELSERVO-nya berdasarkan tingkatan aplikasi, dan seri HC-KFE menempati tingkatan serba guna — diposisikan di bawah HC-KFS (kompatibel dengan MR-J2S, encoder absolut 17-bit) dalam kecanggihan encoder, tetapi berbagi jejak flensa 60×60mm yang sama dan angka torsi terukur/puncak 1,3Nm / 3,8Nm yang sama pada output 400W.

Seri HC-KFE berpasangan secara eksklusif dengan penguat servo MR-E, titik masuk Mitsubishi ke dalam kontrol servo serba guna. Untuk HC-KFE43, itu berarti MR-E-40A (input pulsa) atau MR-E-40AG (perintah kecepatan analog). Penguat MR-E menerima perintah pulsa dari modul penentuan posisi, PLC, atau pengontrol gerakan, membuat HC-KFE43 mudah diintegrasikan ke dalam sistem berdasarkan PLC seri MELSEC Q/FX atau unit penentuan posisi output pulsa mandiri.

Di mana seri motor HC-KFS membawa encoder absolut 17-bit yang mempertahankan posisi melalui siklus daya, encoder inkremental 10.000 ppr HC-KFE43 hanya melaporkan gerakan poros relatif dari posisi referensi terakhir. Sistem memerlukan homing saat dinyalakan untuk menetapkan posisi absolut — kendala yang dipahami dengan baik dalam aplikasi serba guna di mana geometri mesin tetap dan siklus homing adalah rutin.

Kinerja Torsi: Rasio Puncak 3:1

Pada output terukur 400W, HC-KFE43 menghasilkan torsi terukur berkelanjutan sebesar 1,3 Nm — nilai terhadap mana penentuan ukuran beban dilakukan dan yang dapat dipertahankan motor tanpa batas dalam batas termal. Peringkat torsi puncak 3,8 Nm (sekitar tiga kali angka terukur) tersedia untuk permintaan transien singkat dari siklus akselerasi dan deselerasi.

Rasio puncak-ke-terukur tersebut adalah angka yang menentukan seberapa cepat sebuah sumbu dapat berakselerasi di bawah inersia beban tertentu. Untuk aplikasi di mana rasio inersia beban berada dalam batas atas yang direkomendasikan MR-E (15 kali inersia motor untuk seri HC-KFE), torsi puncak 3,8 Nm sepenuhnya tersedia untuk menggerakkan gerakan titik-ke-titik yang cepat. Sumbu di mana waktu akselerasi penting — pengambilan dan penempatan jarak pendek, penggeser, pengindeks — mengekstrak nilai waktu siklus nyata dari ruang kepala tersebut.

Peringkat IP55 dan Batas Praktisnya

HC-KFE43 membawa peringkat bodi IP55 — perlindungan terhadap masuknya debu dan semprotan air dari arah mana pun, mencakup rumah motor. Ini membuat motor cocok untuk lingkungan mesin terbuka di mana percikan cairan insidental dan partikel di udara ada.

Pengecualian yang disebutkan penting untuk perencanaan pemasangan: bagian tembus poros dan konektor pada HC-KFE bukan IP55. Cairan atau kontaminan yang mencapai masuknya poros ke dalam rumah atau konektor daya/encoder sepenuhnya melewati perlindungan bodi motor. Dalam aplikasi di mana manajemen cairan di sekitar poros tidak memungkinkan, varian segel oli (tersedia pada model seri HC lainnya) atau penyegelan mekanis tambahan pada poros harus dievaluasi. Koneksi kabel encoder khususnya memerlukan perlindungan dari kontaminasi, karena degradasi sinyal encoder adalah mode kegagalan umum di lingkungan basah atau kotor.

Catatan Pemasangan Mekanis

Pemasangan flensa persegi 60×60mm adalah profil standar untuk motor servo di bawah 1kW dalam garis keturunan MELSERVO HC/HF/HG — dimensi flensa yang sama yang mencakup motor 400W berinersia rendah Mitsubishi dari generasi HC-KFE hingga seri HG-KR saat ini. Pola lubang baut dan dimensi registrasi flensa konsisten di seluruh generasi, yang telah memungkinkan penggantian mekanis dari flensa ke flensa saat meningkatkan sistem penggerak tanpa memodifikasi pelat pemasangan mesin.

Rumah bodi motor cocok untuk pendinginan alami (konveksi) — tidak diperlukan kipas pendingin paksa, dan tidak diperlukan jarak bebas untuk aliran udara di luar celah pemasangan standar. Persyaratan lingkungan operasi mengikuti praktik servo industri standar: pemasangan di dalam ruangan, bebas dari gas korosif atau mudah terbakar, kabut oli, dan sinar matahari langsung. Ketinggian pemasangan maksimum tanpa penurunan peringkat adalah 1.000 meter di atas permukaan laut.

Untuk desain mesin yang menerapkan torsi tidak seimbang — misalnya, beban sumbu vertikal — dokumentasi Mitsubishi merekomendasikan agar komponen torsi tidak seimbang tetap di bawah 70% dari torsi terukur motor. Ini adalah pertimbangan penentuan ukuran desain daripada batas operasional.

Pertimbangan Penggantian dan Peningkatan

HC-KFE43 adalah produk yang dihentikan produksinya, dan penguat MR-E yang beroperasi dengannya juga telah mencapai status akhir masa pakai. Unit baru tidak lagi tersedia melalui saluran distribusi standar Mitsubishi; pasar pasokan terdiri dari stok purna jual yang tersisa, unit yang dilepas dari layanan, dan inventaris yang diperbaharui dari pemasok suku cadang otomatisasi industri.

Untuk instalasi yang merencanakan peningkatan sistem penggerak, jalur migrasi yang didokumentasikan Mitsubishi dari MR-E ke generasi MELSERVO saat ini mengarah ke seri MR-JE (untuk aplikasi serba guna) atau seri MR-J4 (untuk persyaratan kinerja yang lebih tinggi). Motor seri HG-KN adalah padanan generasi saat ini dalam kategori 400W berinersia rendah — berbagi jejak flensa 60×60mm yang sama, yang menyederhanakan substitusi mekanis.

Pertanyaan yang Sering Diajukan

Q1: Apa model penguat MR-E spesifik yang cocok dengan HC-KFE43?

HC-KFE43 dirancang untuk penguat MR-E-40A dan MR-E-40AG. MR-E-40A menerima perintah posisi pulsa (format pulsa + arah atau perbedaan fase 90°) dari pengontrol eksternal, sementara MR-E-40AG menambahkan input perintah kecepatan analog untuk aplikasi di mana penguat beroperasi dalam mode kontrol kecepatan di bawah output analog pengontrol tingkat atas. Sufiks "40" dalam penunjukan penguat sesuai dengan kelas motor 400W, secara langsung cocok dengan daya keluaran terukur HC-KFE43. Ukuran bingkai MR-E lainnya (10A, 20A, 70A, dll.) tidak cocok dengan HC-KFE43 dan tidak boleh diganti.

Q2: Apakah HC-KFE43 memerlukan cadangan baterai untuk mempertahankan posisi antar siklus daya?

Tidak diperlukan baterai, tetapi motor juga tidak mempertahankan posisi absolut melalui pemadaman daya. HC-KFE43 menggunakan encoder inkremental, yang memerlukan urutan homing pada setiap penyalaan untuk menetapkan titik referensi sebelum sistem kontrol memiliki data posisi absolut yang valid. Ini berbeda dari motor seri HC-KFS Mitsubishi dengan encoder absolut 17-bit, yang mempertahankan posisi melalui encoder yang didukung baterai bahkan setelah daya dimatikan. Untuk aplikasi yang memerlukan retensi posisi yang tahan siklus daya tanpa homing, motor dengan encoder absolut adalah pilihan yang tepat.

Q3: Bisakah HC-KFE43 diganti dengan motor Mitsubishi produksi saat ini pada pemasangan mekanis yang sama?

Secara mekanis, jejak flensa 60×60mm HC-KFE43 dibagi dengan motor 400W berinersia rendah generasi saat ini Mitsubishi termasuk seri HG-KR43. Dimensi flensa memungkinkan penggantian mekanis langsung pada mesin tanpa memodifikasi pelat pemasangan. Namun, antarmuka encoder antara HC-KFE43 (inkremental, cocok untuk MR-E) dan motor seri HG-KR saat ini (absolut 22-bit, cocok untuk MR-J4) sama sekali berbeda. Penggantian mekanis saja sambil mempertahankan penguat MR-E yang ada tidak memungkinkan; peningkatan motor dan penguat penuh sebagai pasangan yang cocok adalah pendekatan yang benar.

Q4: Apa arti pengecualian IP55 untuk bagian tembus poros dalam praktiknya?

Peringkat IP55 mencakup permukaan bodi motor eksternal tetapi secara eksplisit mengecualikan titik di mana poros keluar dari rumah dan lokasi konektor kabel. Dalam praktiknya, ini berarti bahwa kontaminan cairan yang mencapai area segel poros — kabut pendingin, semprotan cairan pemotong, air pencuci — dapat melewati perlindungan bodi motor dan masuk ke motor atau rakitan encoder seiring waktu. Di lingkungan bengkel yang bersih, ini jarang menjadi masalah. Di mesin perkakas atau lingkungan proses basah di mana motor dipasang di dekat zona pendingin, pelindung yang tepat untuk titik keluar poros dan konektor kabel sangat penting. Beberapa instalasi menggunakan penutup pelindung atau pengaturan penutup untuk memperluas perlindungan efektif pada titik-titik rentan ini.

Q5: Apakah HC-KFE43 cocok untuk aplikasi sumbu vertikal?

Motor itu sendiri secara mekanis mampu digunakan pada sumbu vertikal, tetapi dokumentasi Mitsubishi menetapkan bahwa torsi tidak seimbang pada poros motor harus dijaga di bawah 70% dari torsi terukur untuk mesin dengan ketidakseimbangan beban gravitasi. HC-KFE43 dasar tidak termasuk rem elektromagnetik. Untuk sumbu vertikal apa pun yang harus menahan posisi bebannya saat penguat servo dilepas dayanya — termasuk penghentian terkontrol, penghentian darurat, atau gangguan daya — varian rem elektromagnetik (HC-KFE43B) harus ditentukan alih-alih motor standar. Mengandalkan hanya pada output torsi penguat servo untuk menahan beban vertikal saat daya dimatikan bukanlah praktik desain yang aman.
