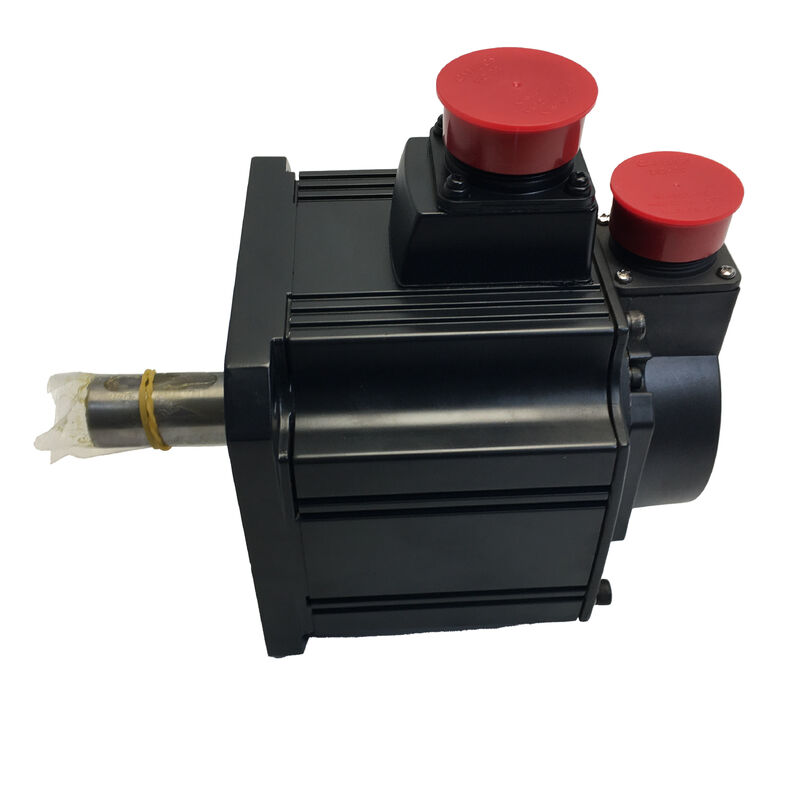

Mitsubishi HC-SFS352B (HCSFS352B) — Motor Servo AC 3.5kW dengan Rem Elektromagnetik, Poros Lurus, 2000 rpm, Seri MELSERVO J2-Super

Tinjauan Produk

Nomor Suku Cadang: HC-SFS352B

Juga Dicari Sebagai: HCSFS352B, HC SFS 352B, HC-SFS-352B

Seri: Mitsubishi MELSERVO HC-SFS (Generasi J2-Super)

Klasifikasi: Motor Servo Tanpa Sikat AC Inersia Sedang — 3,5 kW, kelas 200V, 2000 rpm, Poros Lurus, Rem Elektromagnetik yang Diterapkan Pegas

Dua Fitur yang Mendefinisikan Motor Ini

Setiap motor dalam keluarga HC-SFS 2000 rpm memiliki encoder absolut 17-bit yang sama, perlindungan IP65 yang sama, filosofi desain inersia sedang yang sama, dan platform amplifier J2-Super yang sama. Yang membedakan satu varian dari yang lain dalam kapasitas tertentu adalah konfigurasi poros dan ada atau tidaknya rem. Untuk HC-SFS352B, kedua pilihan tersebut telah dibuat ke arah tertentu, dan memahami mengapa pilihan tersebut dibuat menjelaskan dengan tepat aplikasi mana yang cocok untuk motor ini.

Poros lurus. Tanpa alur pasak, tanpa datar. OD poros silinder yang mulus menerima kopling servo presisi, kopling bellow, kopling cakram, dan hub penjepit gesekan dari semua jenis standar. Untuk sebagian besar aplikasi servo 3,5kW — sumbu umpan yang digabungkan dengan sekrup bola, tahap gantry yang digerakkan sabuk, penggerak lilitan yang digabungkan langsung — poros lurus dengan kopling berukuran tepat adalah antarmuka yang lebih bersih dan lebih sederhana.

Rem elektromagnetik yang diterapkan pegas. Kumparan harus terus-menerus diberi energi dengan 24V DC untuk menjaga poros tetap bebas. Lepaskan tegangan itu karena alasan apa pun — E-stop, kehilangan daya, servo-off terencana, kesalahan panel — dan pegas segera mendorong cakram rem ke permukaan gesekan. Sumbu berhenti secara mekanis dan tetap berhenti, tanpa bergantung pada elektronik servo, logika PLC, atau sistem aktif apa pun untuk menahannya. Pada torsi berkelanjutan 3,5kW dan 16,7 Nm, beban yang biasanya digerakkan oleh motor ini cukup besar sehingga karakteristik fail-safe ini bukanlah fitur kenyamanan. Ini adalah persyaratan keselamatan.

Spesifikasi Teknis

Mengapa Rem yang Diterapkan Pegas Cocok untuk Kelas Motor Ini

Fisika sumbu servo vertikal atau miring 3,5kW menciptakan masalah spesifik yang tidak dapat dipecahkan oleh penguncian servo saja.

Ketika amplifier MR-J2S-350 diaktifkan dan servo aktif, loop posisi tertutup melalui encoder 17-bit dan amplifier terus-menerus memasok arus yang diperlukan untuk menahan posisi yang diperintahkan. Itu bekerja, dengan andal, dalam kondisi operasi normal. Masalahnya adalah apa yang terjadi ketika kondisi operasi normal berakhir — tidak secara bertahap, tetapi seketika. E-stop menjatuhkan sinyal pengaktifan servo. Gangguan jaringan memutus daya amplifier. Kesalahan panel memicu kontaktor utama. Dalam skenario apa pun, penguncian servo segera berakhir dan gaya gravitasi yang bekerja pada beban sumbu mulai mempercepat massa ke bawah.

Pada 3,5kW, beban yang biasanya digerakkan oleh motor ini — slide Z berat pada pusat pemesinan, sadel gantry yang substansial, mekanisme pengangkat palet bermuatan, meja putar berat yang dimiringkan dari horizontal — memiliki massa yang cukup sehingga gerakan gravitasi yang tidak terkendali bukan hanya kesalahan posisi. Ini adalah peristiwa mekanis yang dapat merusak perkakas, perlengkapan, benda kerja, dan struktur mesin, serta dapat melukai personel.

Rem yang diterapkan pegas pada HC-SFS352B mengatasi hal ini secara langsung. Pegas menahan cakram rem terhadap permukaan gesekan secara default. Kumparan harus bekerja terus-menerus melawan pegas untuk menjaga poros tetap bebas. Saat arus kumparan berhenti — karena alasan apa pun — pegas menutup rem. Tidak perlu perangkat lunak, tidak perlu sinyal, tidak perlu pengaturan waktu relai, tidak perlu urutan PLC untuk mewujudkan hal ini. Rem diterapkan secara pasif dan segera, setiap saat, terlepas dari apa yang menyebabkan kehilangan daya.

Inilah sebabnya mengapa akhiran "-B" pada nomor suku cadang bukan sekadar pilihan. Untuk sumbu vertikal dan yang dibebani gravitasi pada tingkat daya ini, ini adalah spesifikasi yang membuat pemasangan aman.

16,7 Nm Berkelanjutan, 50,1 Nm Puncak: Bekerja Melalui Angka-angka

Enam belas koma tujuh Newton-meter adalah torsi berkelanjutan yang substansial untuk motor pada ... tunggu — HC-SFS352B berada pada flensa 176 × 176 mm, bingkai yang lebih besar. Pada 3,5kW, di sinilah jangkauan HC-SFS beralih ke bingkai sedang-besar, dan angka torsi mencerminkannya.

Untuk memberikan konteks praktis 16,7 Nm: pada sekrup bola pitch 10mm dengan efisiensi 90%, torsi motor berkelanjutan 16,7 Nm menopang gaya pemotongan atau umpan aksial sekitar 9,4 kN. Itu mencakup sumbu meja pusat pemesinan sedang-berat dan mekanisme umpan mesin transfer besar pada laju umpan produksi berkelanjutan tanpa mendorong motor ke batas termalnya. Untuk penggerak lilitan dalam mode kontrol tegangan, 16,7 Nm yang dipertahankan pada 2.000 rpm memberikan rentang kerja yang berguna di seluruh variasi diameter gulungan pada stasiun lilitan format sedang.

Puncak 50,1 Nm — tepat tiga kali angka berkelanjutan — menangani transien percepatan dan perlambatan. Sumbu 3,5kW yang melakukan gerakan pemosisian cepat berulang kali melalui fase torsi puncak singkat di awal dan akhir setiap lintasan, menghabiskan sebagian besar siklus pada atau di bawah torsi berkelanjutan selama operasi kecepatan konstan. Model termal elektronik amplifier J2-Super melacak efek pemanasan kumulatif dari siklus tugas ini dan membunyikan alarm jauh sebelum suhu kumparan mencapai titik merusak.

Untuk desain sumbu vertikal, dokumentasi Mitsubishi membawa rekomendasi yang konsisten: jaga komponen torsi gravitasi berkelanjutan — torsi yang harus dipasok motor secara terus-menerus untuk menopang beban terhadap gravitasi selama gerakan — pada 70% atau di bawah torsi berkelanjutan yang terukur. Pada 16,7 Nm terukur, batas atas itu berada di sekitar 11,7 Nm beban gravitasi berkelanjutan. Sumbu yang mendekati angka ini harus menggabungkan penyeimbang mekanis untuk mengurangi permintaan torsi berkelanjutan pada motor selama gerakan. Rem yang diterapkan pegas menghilangkan semua permintaan torsi sepenuhnya selama keadaan diam, tetapi selama fase gerakan sumbu, komponen beban gravitasi ditanggung oleh motor, dan pedoman 70% ini mengatur batas operasi yang aman.

Pemasangan Rem: Urutan dan Pengkabelan

Rem yang diterapkan pegas pada HC-SFS352B memerlukan sirkuit 24V DC khusus di panel mesin — tidak diberi daya melalui output servo amplifier MR-J2S-350. Desain panel harus mencakup catu daya 24V DC yang sesuai untuk kumparan rem, relai rem dengan kontak berperingkat yang sesuai, penekanan lonjakan di seluruh terminal kumparan, dan logika interlock yang mengoordinasikan pelepasan dan pengikatan rem dengan urutan pengaktifan servo amplifier.

Urutan pelepasan — pembukaan rem: Servo harus mencapai keadaan aktif dan terkunci servo sebelum kumparan rem diberi energi dan rem dilepas. Melepaskan rem sebelum penguncian servo terbentuk memungkinkan beban gravitasi mempercepat sumbu sebelum amplifier dapat merespons. Pada sumbu vertikal 3,5kW dengan beban berat, selip ini bisa cukup besar untuk memicu alarm kesalahan pelacakan, menyebabkan tabrakan mekanis, atau menghasilkan kesalahan posisi yang mengganggu siklus produksi. Output sinyal MBR (Magnetic Brake Release) dari MR-J2S-350 menyediakan kontak yang dikelola amplifier khusus untuk mengurutkan relai rem — amplifier memberi sinyal kapan penguncian servo terbentuk dan rem dapat dilepas dengan aman.

Urutan pengikatan — penutupan rem: Prosedur yang benar adalah memperlambat sumbu hingga berhenti di bawah kontrol servo terlebih dahulu, kemudian mengaktifkan rem untuk menahan posisi berhenti, kemudian melepaskan pengaktifan servo. Menerapkan rem ke sumbu yang bergerak — bahkan pada kecepatan rendah — menghasilkan panas pada cakram gesekan dan menyebabkan keausan. Pada sumbu dengan siklus servo-off yang sering, mengikuti urutan tiga langkah ini daripada menerapkan rem dan melepaskan servo secara bersamaan memperpanjang masa pakai rem secara terukur.

Penekanan lonjakan: Ketika kumparan rem dilepas energinya, medan magnet yang runtuh menghasilkan lonjakan tegangan induktif yang dapat merusak kontak relai dan memengaruhi elektronik yang berdekatan. Dioda flyback di seluruh terminal kumparan rem DC — atau varistor/jaringan RC untuk AC — wajib. Ini adalah praktik panel industri standar untuk beban induktif apa pun; kumparan rem tidak terkecuali. Ukur penekan sesuai dengan induktansi kumparan dan peringkat kontak relai; manual instruksi motor servo Mitsubishi dan data aplikasi produsen relai memberikan nilai referensi.

Encoder Absolut pada Sumbu Vertikal dengan Rem

Encoder absolut serial 17-bit pada 131.072 ppr pada HC-SFS352B adalah peralatan standar J2-Super, tetapi nilainya pada sumbu vertikal dengan rem melampaui angka resolusi.

Penghitung absolut multi-putaran dipertahankan melalui periode mati daya oleh baterai A6BAT di amplifier MR-J2S-350. Dikombinasikan dengan rem yang diterapkan pegas, ini menciptakan keuntungan operasional spesifik: ketika mesin dimatikan — baik di akhir giliran, pada E-stop, atau pada kehilangan daya yang tidak direncanakan — rem menahan sumbu secara mekanis pada posisi apa pun ia berhenti, dan encoder mempertahankan sudut poros yang tepat dalam memori selama pemadaman. Saat memulai kembali, pengontrol membaca posisi absolut segera tanpa memerlukan gerakan poros apa pun.

Untuk sumbu vertikal berat pada mesin produksi, ini berarti: sumbu parkir dengan aman, rem menahannya di sana, dan ketika daya kembali, mesin tahu persis di mana sumbu berada dan dapat melanjutkan produksi secara langsung. Tidak ada gerakan homing, tidak ada urutan pencarian referensi, tidak ada risiko kontak yang tidak disengaja dengan perlengkapan atau benda kerja selama gerakan startup untuk menemukan penanda referensi. Kombinasi encoder absolut dan rem fail-safe adalah yang membuat sumbu servo vertikal berkapasitas besar aman saat istirahat dan efisien secara operasional saat memulai kembali.

Pemeliharaan baterai: Ganti A6BAT ketika MR-J2S-350 menampilkan alarm baterai lemah. Khususnya pada sumbu vertikal dengan rem, reset penghitung karena habisnya baterai memerlukan siklus pengembalian referensi — yang berarti memindahkan sumbu dalam kondisi yang ditentukan untuk menemukan posisi rumah sebelum produksi dapat dilanjutkan. Pada mesin di mana gerakan itu membawa risiko atau memerlukan pembersihan area kerja secara manual, memperlakukan alarm baterai lemah sebagai item pemeliharaan segera daripada yang ditunda adalah manajemen risiko yang mudah.

Amplifier yang Kompatibel

HC-SFS352B berpasangan dengan amplifier keluarga MR-J2S-350 — platform J2-Super berkapasitas 3,5kW. Tiga varian antarmuka:

MR-J2S-350A menerima perintah posisi pulsa-train dan referensi kecepatan atau torsi analog dari pengontrol CNC eksternal dan PLC. Semua mode kontrol — posisi, kecepatan, torsi, dan kombinasi yang beralih P/S, S/T, T/P — tersedia. RS-232C terhubung ke MR Configurator untuk komisioning, pengaturan parameter, dan diagnosis kesalahan. Ini adalah pilihan standar untuk sumbu umpan mesin perkakas dan aplikasi pemosisian industri umum di mana sumber perintah sumbu adalah pengontrol eksternal.

MR-J2S-350B terhubung ke pengontrol gerakan seri A dan seri Q Mitsubishi melalui bus serial serat optik SSCNET. Semua perintah sumbu, umpan balik encoder, data alarm, dan sinyal pemantauan berjalan melalui jaringan serat. Untuk mesin multi-sumbu terkoordinasi — sumbu vertikal yang harus bergerak dalam hubungan tersinkronisasi dengan sumbu horizontal, sistem portal dengan umpan Z dan X yang terhubung, mesin transfer multi-sumbu — bus SSCNET menyediakan penggandengan sumbu waktu nyata yang tidak dapat dicapai oleh antarmuka pulsa dan analog.

MR-J2S-350CP menggabungkan pemosisian sumbu tunggal bawaan dengan hingga 31 posisi tabel titik yang disimpan, diaktifkan oleh perintah jaringan I/O digital atau CC-Link. Untuk lift vertikal mandiri, umpan tekan terindeks, atau sumbu elevator palet yang tidak memerlukan koordinasi waktu nyata dengan sumbu lain, CP menghilangkan biaya dan kompleksitas pengontrol gerakan khusus.

Ketiga amplifier menyediakan output MBR (Magnetic Brake Release) untuk pengurutan relai rem, mendukung rangkaian fungsi perlindungan J2-Super penuh, dan menyertakan penyetelan otomatis waktu nyata dan penekanan getaran adaptif.

Catatan kompatibilitas: HC-SFS352B memerlukan amplifier MR-J2S-350. Ini tidak kompatibel dengan amplifier generasi pertama MR-J2-350, yang tidak dapat membaca encoder J2-Super 17-bit. Untuk mesin yang menjalankan perangkat keras MR-J2-350 asli, HC-SF352B (spesifikasi mekanis yang sama, encoder 14-bit, rem yang diterapkan pegas) adalah motor yang tepat. Tidak kompatibel dengan amplifier MR-J3 atau MR-J4 tanpa kit adaptor pembaruan.

Keluarga HC-SFS 2000 rpm dengan Rem: Posisi 352B

HC-SFS352B menempati posisi kedua dalam jangkauan 176 × 176 mm dengan rem. Keempat model berbagi antarmuka pemasangan yang sama — bingkai mesin yang dibangun untuk salah satunya mengakomodasi semuanya tanpa modifikasi mekanis. Langkah torsi dari HC-SFS202B (9,55 Nm) ke HC-SFS352B (16,7 Nm) adalah sekitar 75%, yang menjadi perbandingan yang relevan ketika sumbu vertikal yang berjalan mendekati batas torsi berkelanjutan unit 2kW membutuhkan kapasitas torsi berkelanjutan lebih banyak daripada sekadar kapasitas puncak lebih banyak.

Dalam kapasitas 3,5kW pada 2000 rpm, matriks poros-dan-rem penuh berjalan: poros lurus tanpa rem (HC-SFS352), poros lurus dengan rem (HC-SFS352B), poros beralur tanpa rem (HC-SFS352K), dan poros beralur dengan rem (HC-SFS352BK). Keempatnya menggunakan amplifier MR-J2S-350. Pilihan antara poros lurus dan beralur dibuat oleh antarmuka kopling mekanis; pilihan antara rem dan tanpa rem dibuat berdasarkan apakah sumbu memiliki komponen beban gravitasi.

Aplikasi Khas

Sumbu Z vertikal pada pusat pemesinan CNC besar. Kepala spindel berat dan slide Z pada pusat pemesinan format besar, gantry mill, dan boring mill horizontal. Rem yang diterapkan pegas menahan sumbu Z secara mekanis pada E-stop dan mati daya; encoder absolut menghilangkan homing saat memulai kembali; 16,7 Nm berkelanjutan menyediakan anggaran gaya untuk berat rakitan spindel berat ditambah gaya reaksi beban pemotongan pada umpan Z selama operasi pemotongan muka dan pembubutan.

Mekanisme pengangkat palet dan benda kerja yang digerakkan servo. Elevator palet, pengangkat bagian, dan stasiun transfer vertikal pada sel pemesinan dan sistem manufaktur fleksibel. Mekanisme ini membawa muatan terdefinisi berulang kali melalui rentang perjalanan vertikal, harus menahan posisi di bawah beban di setiap stasiun saat operasi selesai, dan harus memulai kembali ke posisi yang diketahui persis tanpa homing. Kombinasi rem fail-safe dan encoder absolut HC-SFS352B melayani persyaratan ini secara langsung.

Sumbu ram press vertikal dan penggerak bantalan cetakan. Sumbu ram press yang diaktifkan servo, penggerak servo bantalan cetakan, dan sumbu pelurus atau perata yang dikontrol servo pada jalur press di mana ram harus menahan posisi secara tepat di setiap titik langkah, termasuk selama perubahan perkakas, penghentian penyesuaian, dan penghentian darurat.

Sumbu umpan miring berat pada peralatan pemesinan dan pembentukan. Pengubah palet miring, umpan geser sudut, dan mekanisme transfer miring pada pusat pemesinan dan peralatan pembentukan di mana komponen berat sumbu menciptakan permintaan torsi gravitasi berkelanjutan. Rem melindungi dari lari balik ketika daya servo dilepas; pedoman torsi 70% mengatur berapa banyak beban gravitasi yang dapat ditangani motor selama gerakan.

Sumbu sambungan robot industri dengan pembebanan gravitasi. Penggerak sambungan bahu dan siku pada robot industri berat dan sumbu artikulasi yang digerakkan servo besar pada mesin pengelasan, penanganan, dan perakitan di mana rotasi sambungan di bawah gravitasi menciptakan permintaan torsi berkelanjutan dan penahanan fail-safe adalah persyaratan keselamatan fungsional.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara HC-SFS352B dan HC-SFS352?

Keduanya adalah motor J2-Super 3,5kW, 2000 rpm, dengan poros lurus, encoder 17-bit, dan spesifikasi kelistrikan yang identik pada flensa 176 × 176 mm. Satu-satunya perbedaan adalah rem. HC-SFS352 tidak memiliki rem — posisi saat istirahat dipertahankan oleh penguncian servo amplifier. HC-SFS352B memiliki rem elektromagnetik yang diterapkan pegas yang mengunci secara mekanis kapan pun 24V dilepas dari kumparan rem. Untuk sumbu horizontal yang terkonfirmasi tanpa beban gravitasi, HC-SFS352 tanpa rem lebih sederhana dan lebih ringan. Untuk sumbu vertikal, umpan miring, dan mekanisme apa pun yang dibebani gravitasi, rem fail-safe HC-SFS352B adalah spesifikasi yang diperlukan.

Q2: Bisakah HC-SFS352B dipasang sebagai pengganti langsung HC-SF352B pada mesin yang menjalankan amplifier MR-J2-350?

Secara mekanis ya — kedua motor berbagi flensa 176 × 176 mm, diameter poros, dan pengaturan konektor rem yang sama. Namun, kompatibilitas amplifier adalah faktor penentu. HC-SF352B memiliki encoder 14-bit yang kompatibel dengan amplifier MR-J2-350 dan MR-J2S-350. HC-SFS352B memiliki encoder 17-bit yang hanya memerlukan amplifier MR-J2S-350. Memasang HC-SFS352B pada mesin yang menjalankan amplifier MR-J2-350 generasi pertama akan menghasilkan kesalahan komunikasi encoder. Cocokkan generasi motor dengan generasi amplifier.

Q3: Apakah rem mengunci saat servo dinonaktifkan di akhir siklus, atau hanya saat kehilangan daya?

Rem mengunci kapan pun suplai kumparan rem 24V dilepas, terlepas dari alasannya — servo-off terencana di akhir siklus, E-stop, interupsi daya, atau pelepasan energi relai. Untuk servo-off terencana, urutan yang direkomendasikan adalah: perlambat sumbu hingga berhenti di bawah kontrol servo, beri energi kumparan rem untuk menahan posisi berhenti secara mekanis, kemudian lepaskan pengaktifan servo. Urutan ini mencegah penguncian rem pada sumbu yang bergerak, yang menghasilkan panas dan keausan. Banyak desain mesin menggunakan sinyal output MBR dari MR-J2S-350 untuk mengelola urutan ini secara otomatis melalui pengaturan waktu internal amplifier.

Q4: Di mana letak baterai encoder absolut, dan apa yang terjadi jika tidak segera diganti?

Sel lithium Mitsubishi A6BAT terletak di amplifier MR-J2S-350, bukan di motor. Ini mempertahankan penghitung absolut multi-putaran selama semua periode mati daya. Ganti pada alarm baterai lemah pertama dari amplifier. Baterai yang benar-benar habis akan mengatur ulang penghitung multi-putaran — data posisi absolut hilang. Pada startup berikutnya, pengontrol tidak akan mengetahui posisi sumbu dan siklus pengembalian referensi diperlukan sebelum produksi dapat dilanjutkan. Pada sumbu vertikal dengan rem di mana gerakan homing memerlukan persiapan pembersihan sumbu yang cermat, ini adalah gangguan produksi yang berarti yang sepenuhnya dicegah oleh penggantian baterai tepat waktu.

Q5: Penekanan lonjakan apa yang diperlukan untuk pengkabelan kumparan rem, dan mengapa?

Kumparan rem adalah beban induktif. Ketika relai dilepas energinya dan memutus arus ke kumparan, medan magnet yang runtuh menginduksi lonjakan tegangan yang dapat mengarc kontak relai dan berpotensi mentransfer noise ke elektronik kontrol yang berdekatan. Dioda flyback di seluruh terminal kumparan (untuk sirkuit rem DC) atau varistor atau peredam RC (untuk sirkuit AC) menyerap lonjakan ini dan melindungi kontak relai. Ini adalah persyaratan standar untuk kumparan induktif apa pun di panel industri — tidak spesifik untuk rem Mitsubishi. Menghilangkannya memperpendek masa pakai kontak relai dan menimbulkan risiko EMC. Ukur penekan sesuai dengan induktansi kumparan dan tegangan terukur; manual instruksi motor dan data produsen relai memberikan parameter referensi.
