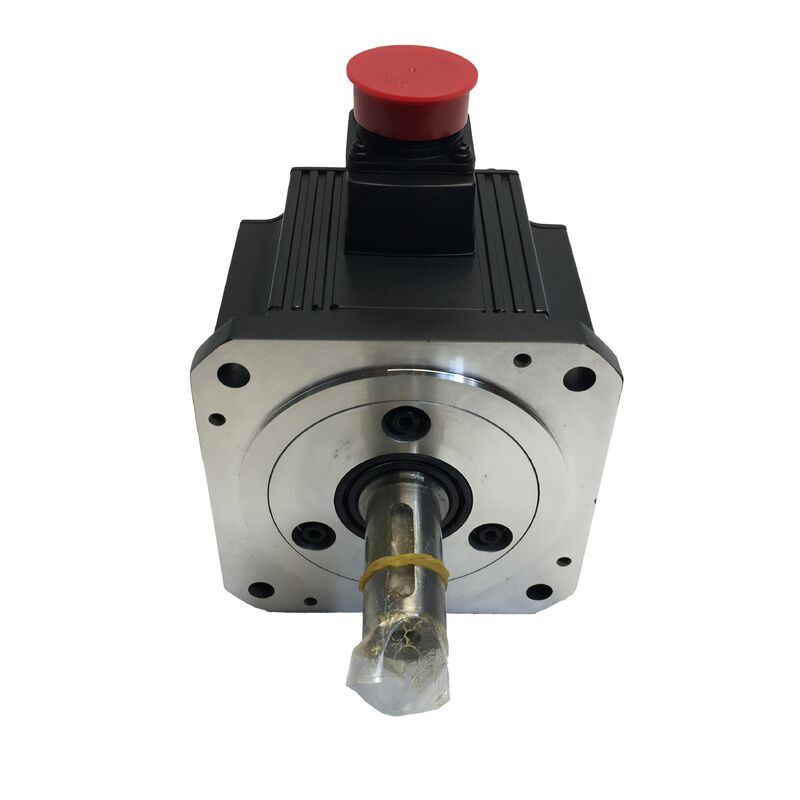

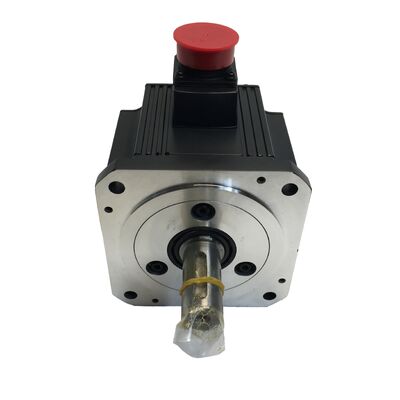

Mitsubishi HC-SFS352K AC Servo Motor ¥ 3,5 kW, Poros Kunci

Nomor Bagian:HC-SFS352K

Seri:HC-SFS. Amplifier yang kompatibel: MR-J2S / MR-J3 / MR-J4

Gambaran umum

3.5 kilowatt, 2000 rpm poros kunci untuk kopling mekanik langsung.

Mitsubishi HC-SFS352K adalah servo motor AC kelas menengah yang memberikan output nominal 3,5 kW dengan torsi konstan 16,7 N · m pada 2.000 rpm.Konfigurasi poros yang dikunci membedakan varian ini dari versi poros lurus standar, katrol, atau roda gigi ke poros secara mekanis, menghilangkan slip rotasi di bawah pembalikan beban, beban kejut, dan operasi torsi tinggi yang berkelanjutan.

Untuk desain mesin yang bergantung pada transfer daya mekanik langsung daripada kopling gesekan-fit, 352K adalah spesifikasi yang benar dari awal.

Spesifikasi Utama

Poros Kunci ⁠ Spesifikasi yang Penting

Variasi poros motor servo ada untuk alasan yang baik. poros lurus standar cocok untuk aplikasi menggunakan servo kopling nol-backlash,di mana kekuatan penjepit kopling memberikan transmisi torsi yang cukup. poros kunci adalah untuk semua yang lain aplikasi di mana torsi yang ditransmisikan cukup tinggi, atau beban reverses cukup tajam, bahwa kesetaraan gesekan murni tidak solusi jangka panjang yang andal.

Dengan kekuatan 3,5 kW dan torsi puncak 50,1 N·m, HC-SFS352K beroperasi pada tingkat di mana integritas poros-ke-kopling adalah pertimbangan rekayasa yang asli, bukan formalitas.Jalan kunci memastikan komponen yang digerakkan bergerak tepat saat motor bergerak tidak ada micro-slip, tidak ada fretting progresif, tidak ada kopling resetting diperlukan setelah berjalan-in.

Secara praktis, hal ini paling penting dalam:

• Penggerak gigi atau roda gigi langsungdi mana elemen transmisi ditekan atau ditekan langsung ke poros motor
• Aplikasi pembalikan beban tinggiseperti feeders pers dan poros berputar di mana arah torsi sering berubah
• Konfigurasi belt drivedimana retensi katrol di bawah beban tegangan membutuhkan keterlibatan mekanis positif
• Beban inersia tinggidi mana akselerasi dan perlambatan menghasilkan torsi sementara yang jauh di atas nilai nominal terus menerus

Kinerja di seluruh rentang operasi

Enkoder absolut 17-bit integritas posisi tanpa kompromi.Dengan 131.072 denyut per putaran dan mempertahankan posisi mutlak di seluruh siklus daya, HC-SFS352K memberikan posisi poros servo yang akurat setiap saat.Memulai kembali setelah e-stop atau gangguan daya tidak memerlukan urutan homing controller mengambil tepat di mana sumbu berhenti.

Penutup poros IP65.Masukan poros ditandai dengan tahan terhadap jet air bertekanan dan masuknya debu halus.dan lingkungan produksi yang berdekatan dengan makanan di mana kontaminasi merupakan masalah yang berkelanjutan daripada kasus tepi.

Isolasi kelas F.Dianjurkan untuk operasi berkelanjutan pada suhu penggulung yang lebih tinggi daripada motor Kelas B,ini menambah margin termal dalam aplikasi yang menjalankan siklus kerja terus menerus di lemari hangat atau ruang mesin yang berventilasi buruk.

Kompatibilitas amplifier di seluruh generasi.HC-SFS352K bekerja dengan keluarga amplifier MR-J2S, MR-J3, dan MR-J4.Fasilitas yang mengelola peralatan di berbagai musim instalasi dapat sumber varian motor tunggal yang cocok beberapa generasi drive di lantai.

Di mana HC-SFS352K dipasang

Pers Feeders & Roll Feed Unit¢ Poros input berat menengah yang mengirimkan torsi melalui rol atau roda gigi dengan kunci, di mana pembalikan beban di akhir setiap pukulan membutuhkan keterlibatan poros positif.

Pusat Mesin CNC¢ Penggerak sumbu pakan pada mesin format yang lebih besar di mana 3,5 kW menyediakan torsi-kecepatan profil untuk memotong di bawah kondisi beban chip yang realistis.

Tabel Rotary & Kepala IndeksDibawa melalui pengurangan gir dengan koneksi poros kunci, di mana motor harus mengatasi gesekan statis dan inersia pada awal setiap indeks.

Conveyor & Penggerak Transfer¢ Poros garis dan penggerak conveyor transfer di mana poros motor terhubung langsung ke roda gigi penggerak atau unit gear bevel.

Sistem penggambaran dan kontrol teganganAplikasi yang mengatur tegangan web atau material di bawah beban yang bervariasi, di mana slip poros antara motor dan elemen penggulung akan secara langsung membahayakan kualitas proses.

Catatan Praktis tentang Penggantian dan Pemasangan

HC-SFS352K menempati segmen dari rentang HC-SFS yang melihat penyebaran yang konsisten di seluruh platform CNC ukuran menengah dan peralatan otomatisasi yang dibangun khusus.Waktu lead pada varian poros tertentu terutama versi keyed dapat diperpanjang ketika persediaan distribusi habisFasilitas produksi dan pembuat mesin dengan instalasi aktif mendapat manfaat dari memiliki unit cadangan di tangan sebelum kegagalan yang tidak direncanakan memaksa garis waktu.

Pertanyaan yang Sering Diajukan

T1: Apa perbedaan antara HC-SFS352 dan HC-SFS352K?

A: HC-SFS352 memiliki poros lurus standar, bergantung pada kekuatan penjepit kopling untuk transmisi torsi.menyediakan penguncian mekanis positif antara poros dan komponen yang didorong. Pilih varian K ketika aplikasi menggunakan gigi, roda gigi, atau katrol yang membutuhkan koneksi kunci, atau ketika pembalikan beban membuat pas gesekan saja tidak dapat diandalkan.

T2: Servo amplifier mana yang kompatibel dengan HC-SFS352K?

A: HC-SFS352K kompatibel dengan Mitsubishi MR-J2S, MR-J3, dan MR-J4 seri servo amplifier.Spesifikasi 5 kW / 200V sebelum kabel dan pengoperasian.

T3: Apakah HC-SFS352K termasuk rem elektromagnetik bawaan?

A: Tidak. HC-SFS352K adalah varian standar tanpa rem. Untuk aplikasi sumbu vertikal atau gravitasi-terisi pengaturan yang membutuhkan posisi mekanik menahan kehilangan daya,spesifikasi HC-SFS352BK ?? rem dan poros kunci ?? adalah yang benar.

T4: Ukuran kunci apa yang digunakan poros HC-SFS352K?

A: HC-SFS352K menggunakan keyway berdimensi standar JIS B 1301 seperti yang ditentukan dalam gambar mekanik seri HC-SFS Mitsubishi.Perhatikan lembar spesifikasi resmi Mitsubishi Electric servo motor untuk lebar kunci yang tepat, tinggi, dan dimensi kedalaman sebelum mesin kopling atau hub kawin.

T5: Apakah encoder 17 bit membutuhkan cadangan baterai untuk mempertahankan posisi mutlak?

A: Untuk operasi absolut satu putaran, tidak diperlukan baterai.Pengendalian posisi absolut multi-putaran Ini adalah persyaratan tingkat amplifier dan berlaku terlepas dari varian motor HC-SFS yang digunakan.
