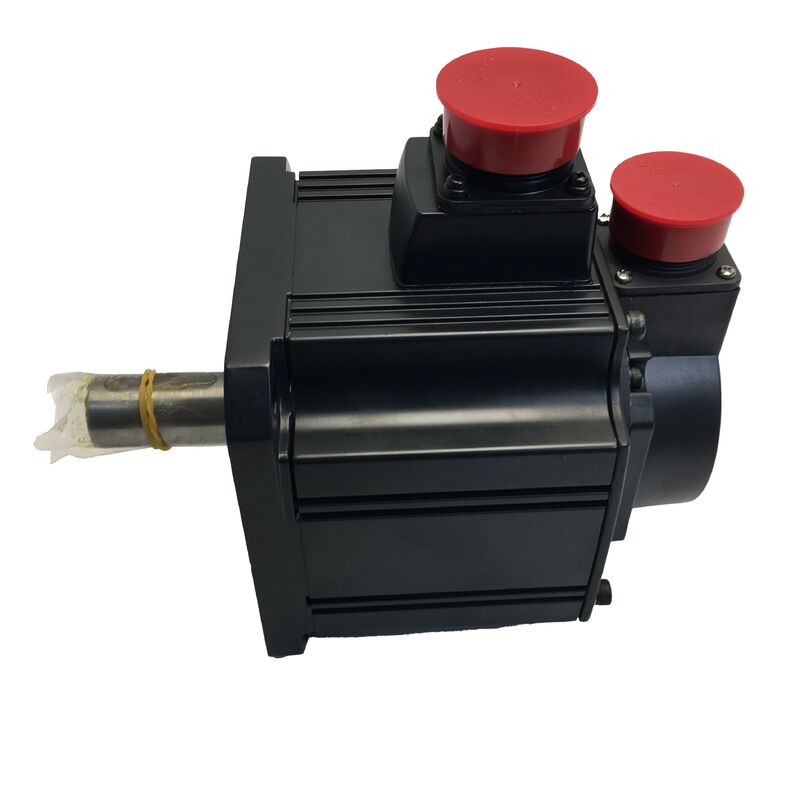

Mitsubishi Servo motor HC-SFS81 HCSFS81

Motor Servo AC Mitsubishi HC-SFS81 — Motor Inersia Menengah MELSERVO J2S 850W untuk Gerakan Industri Presisi

Ketika mesin membutuhkan kontrol sumbu yang andal — torsi stabil dari kecepatan rendah hingga kecepatan terukur, respons dinamis cepat, dan sistem umpan balik posisi yang tidak memerlukan re-homing setelah setiap siklus daya — motor di ujung rantai penggerak harus mampu memberikan.

The Mitsubishi HC-SFS81 adalah motor servo brushless AC 850 W dari seri MELSERVO J2S, menempati posisi praktis dalam jajaran motor inersia menengah, kapasitas menengah seri HC-SFS yang menjadikannya pilihan standar di seluruh perkakas mesin CNC, robot, dan peralatan otomatisasi industri umum.

Posisi HC-SFS81 dalam Keluarga HC-SFS

Seri HC-SFS berkisar dari motor kompak 500 W hingga unit output tinggi 7 kW, semuanya berbagi filosofi desain yang sama: inersia rotor menengah yang seimbang dengan kapasitas output menengah, terukur untuk 3.000 rpm atau 2.000 rpm tergantung varian, dengan struktur yang sepenuhnya tertutup dan berpendingin mandiri serta konstruksi seal oli yang menjaga bantalan ujung penggerak terlindungi dari lingkungan industri tempat motor ini bekerja.

HC-SFS81 adalah anggota 850 W di dasar sub-seri 3.000 rpm — cukup kecil untuk muat dalam desain mesin kompak, cukup mampu untuk sebagian besar aplikasi penggerak sumbu dalam mesin produksi. Jejak flensa 130 × 130 mm dibagikan di seluruh jajaran menengah keluarga HC-SFS, yang berarti dapat dipertukarkan secara fisik dalam ukuran rangka yang sama saat melakukan peningkatan atau penggantian antar peringkat daya.

Spesifikasi Teknis

Encoder Absolut 17-Bit — 131.072 Pulsa Per Revolusi

Encoder yang terpasang pada HC-SFS81 bukan sekadar penghitung pulsa. Ini adalah encoder optik absolut 17-bit — 131.072 posisi unik per revolusi — beroperasi melalui tautan komunikasi serial berkecepatan tinggi Mitsubishi ke penguat servo.

Arsitektur absolut berarti data posisi dipertahankan saat daya mati, dengan cadangan baterai di penguat servo yang berpasangan mempertahankan penghitung posisi multi-putaran.

Saat mesin dinyalakan, penggerak membaca encoder dan posisi sumbu segera diketahui. Tidak perlu siklus homing referensi kembali. Tidak perlu menunggu. Siap.

Untuk mesin produksi yang melakukan banyak siklus daya hidup/mati per giliran, atau untuk mesin yang perlu pulih dengan cepat setelah penghentian darurat, nilai praktis menghilangkan waktu homing akan bertambah dalam jadwal produksi.

Satu posisi rumah yang diatur selama komisioning mencakup masa pakai operasional mesin.

Inersia Menengah — Pilihan Desain yang Penting

Inersia motor servo adalah tentang kesesuaian. Motor inersia rendah berakselerasi dengan cepat tetapi mungkin kesulitan menggerakkan beban inersia tinggi dengan mulus tanpa berayun.

Motor inersia tinggi kuat di bawah beban tetapi merespons dengan lambat terhadap perubahan arah yang cepat. Inersia menengah, seperti pada seri HC-SFS, mewakili titik keseimbangan untuk berbagai macam mesin di mana inersia motor itu sendiri dan inersia beban perlu dicocokkan secara wajar untuk kontrol servo yang stabil dan responsif.

Untuk HC-SFS81 secara khusus, dokumentasi Mitsubishi menentukan rasio inersia beban-ke-motor yang diizinkan hingga 30 kali, yang memberikan fleksibilitas signifikan bagi perancang mesin dalam menentukan seberapa besar inersia beban yang dapat digerakkan oleh motor ini sambil mempertahankan kontrol loop tertutup yang stabil.

Angka 30× itu secara bermakna lebih tinggi daripada keluarga motor inersia rendah, mencerminkan toleransi HC-SFS terhadap beban mekanis yang lebih berat.

Konstruksi Seal Oli dan Perlindungan IP65

Poros lurus pada HC-SFS81 mencakup seal oli pada bantalan ujung penggerak — fitur praktis untuk instalasi perkakas mesin di mana cairan pemotong, kabut pendingin, dan udara yang mengandung pelumas secara rutin mencapai ujung motor.

Seal mencegah kontaminan bermigrasi ke dalam rongga bantalan dan dari sana ke ruang encoder.

Dikombinasikan dengan rumah berperingkat IP65 (sepenuhnya tahan debu, terlindungi dari semburan air dari arah mana pun), HC-SFS81 dibuat untuk beroperasi di lingkungan produksi tanpa tindakan perlindungan lingkungan khusus.

Pusat permesinan, jalur pengemasan, dan peralatan perakitan secara rutin mengekspos motor ke kondisi yang tepat yang dirancang untuk IP65.

Penguat Servo yang Kompatibel

HC-SFS81 dipasangkan dengan Mitsubishi MR-J2S-100A atau MR-J2S-100B penguat servo (kelas 1 kW, peringkat yang sesuai untuk motor 850 W). MR-J2S-100A menggunakan antarmuka perintah pulsa-train analog, sementara MR-J2S-100B berkomunikasi melalui SSCNET serial berkecepatan tinggi untuk digunakan dalam sistem pengontrol gerakan multi-sumbu.

Kedua penguat bekerja dengan motor HC-SFS81 yang sama — pemilihan tergantung pada apakah pengontrol hulu mengeluarkan perintah posisi analog atau terhubung melalui SSCNET.

Motor ini juga kompatibel dengan penguat generasi yang lebih baru melalui pendekatan alat pembaruan Mitsubishi, mendukung peningkatan dari generasi penguat J2S ke seri MR-J4-B ketika persyaratan kinerja mesin atau ketersediaan penguat menuntutnya.

Penempatan HC-SFS81

Output 850 W dan kecepatan terukur 3.000 rpm menempatkan HC-SFS81 dalam rentang yang paling umum dibutuhkan untuk penggerak sumbu perkakas mesin umum dan otomatisasi skala menengah:

Pusat Permesinan CNC — penggerak sumbu umpan (X, Y, Z) pada pusat permesinan vertikal dan horizontal di mana flensa 130 mm dan output 850 W sesuai dengan persyaratan mesin berukuran sedang

Mesin Bubut dan Pusat Putar CNC — penggerak servo sumbu Z dan X, bersama dengan sumbu pemosisian turret, pada peralatan putar CNC

Robot Industri — motor penggerak sambungan pada robot SCARA dan konfigurasi lengan artikulasi yang lebih kecil di mana inersia menengah dan resolusi tinggi mendukung kontrol sambungan yang mulus dan akurat

Mesin Perakitan Otomatis — stasiun penyisipan presisi, press-fit, dan penanganan material dalam otomatisasi perakitan elektronik dan mekanik

Sistem Konveyor dan Transfer — penggerak pengindeksan dan pemosisian pada sistem transfer palet dan peralatan penyimpanan otomatis

Meja Pemosisian X-Y — tahap pemosisian presisi dua sumbu dalam peralatan pengujian, dispensing, dan pengukuran

Ringkasan Varian HC-SFS81

Motor dasar HC-SFS81 tersedia dalam beberapa varian akhiran untuk mencakup persyaratan pemasangan yang berbeda:

• HC-SFS81 — standar, poros lurus, tanpa rem
• HC-SFS81B — dengan rem elektromagnetik bawaan
• HC-SFS81K — dengan pasak dan alur pasak pada poros
• HC-SFS81BK — dengan rem elektromagnetik dan poros beralur

Semua varian berbagi peringkat motor, encoder, dimensi flensa, dan perlindungan IP65 yang sama. Pilih varian yang sesuai dengan metode kopling poros Anda dan apakah penahanan beban gravitasi pada sumbu diperlukan.

FAQ

Q1: Penguat servo apa yang kompatibel dengan Mitsubishi HC-SFS81?

HC-SFS81 berpasangan dengan Mitsubishi MR-J2S-100A (antarmuka perintah analog) atau MR-J2S-100B (antarmuka digital SSCNET) penguat servo kelas 1 kW.

Untuk sistem multi-sumbu yang menggunakan pengontrol gerakan Mitsubishi, MR-J2S-100B dengan komunikasi SSCNET adalah pilihan standar.

Q2: Apakah HC-SFS81 mendukung operasi posisi absolut tanpa siklus homing?

Ya. Encoder absolut 17-bit bawaan mempertahankan posisi sumbu saat daya mati, didukung oleh baterai di penguat servo yang berpasangan.

Setelah posisi rumah diatur selama komisioning awal, sumbu melaporkan posisinya segera pada setiap penyalaan berikutnya — tidak perlu pengembalian referensi.

Q3: Apa perbedaan antara HC-SFS81 dan HC-SFS81B?

HC-SFS81 adalah motor standar tanpa rem elektromagnetik. HC-SFS81B menambahkan rem elektromagnetik yang diterapkan pegas bawaan yang mengunci poros saat koil rem dilepas tegangannya — penting untuk sumbu vertikal, sambungan robot, atau beban apa pun yang harus ditahan saat istirahat tanpa daya penggerak berkelanjutan.

Semua spesifikasi listrik dan mekanik lainnya identik.

Q4: Berapa inersia beban maksimum yang diizinkan untuk HC-SFS81?

Mitsubishi menentukan rasio inersia beban-ke-motor maksimum 30 kali untuk HC-SFS81.

Ini adalah batas atas untuk mempertahankan kontrol servo loop tertutup yang stabil tanpa kompromi penyetelan gain yang berlebihan. Aplikasi dengan inersia beban yang lebih tinggi harus berkonsultasi dengan panduan pemilihan servo Mitsubishi atau menggunakan fungsi penyetelan otomatis di penguat MR-J2S.

Q5: Apakah HC-SFS81 masih dalam produksi, dan apa padanan generasi terkininya?

Seri HC-SFS termasuk dalam generasi MELSERVO J2S, yang telah digantikan oleh keluarga motor seri J4 dan J5 yang lebih baru. Padanan generasi terkini dalam jajaran Mitsubishi adalah seri HG-SR (J4) untuk kelas inersia menengah, kapasitas menengah yang sama.

Motor HC-SFS tetap tersedia luas di pasar suku cadang otomatisasi industri untuk pemeliharaan dan penggantian instalasi J2S yang ada.
