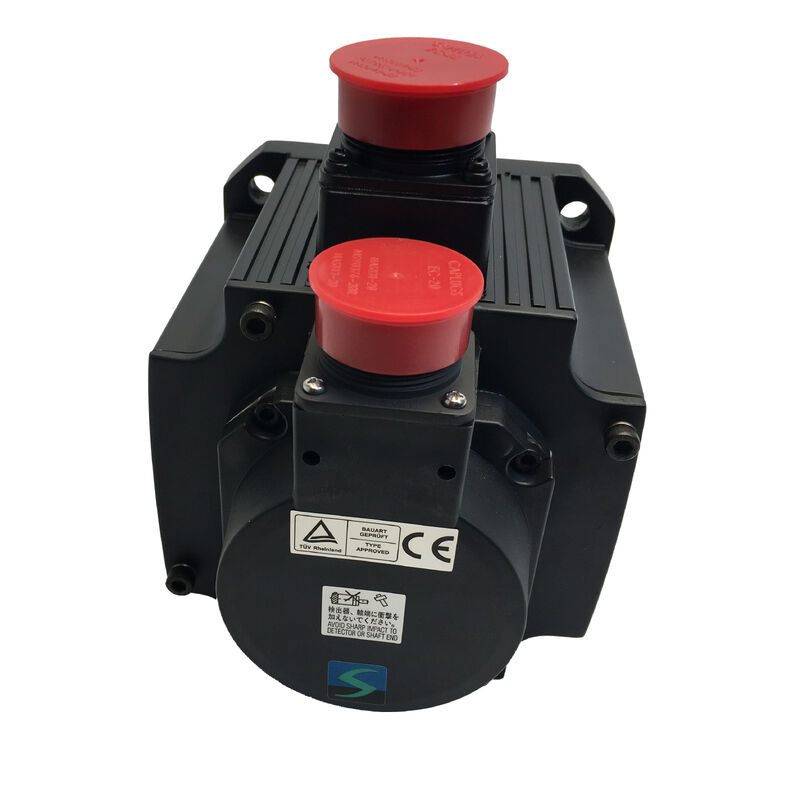

Mitsubishi HC-SFS502K (HCSFS502K) — Motor Servo AC 5kW, Poros Berulir, Tanpa Rem, 2000 rpm, Seri MELSERVO J2-Super

Ikhtisar Produk

Nomor Suku Cadang: HC-SFS502K

Juga Dicari Sebagai: HCSFS502K, HC SFS 502K, HC-SFS-502K

Seri: Mitsubishi MELSERVO HC-SFS (Generasi J2-Super)

Klasifikasi: Motor Servo Tanpa Sikat AC Inersia Sedang — 5 kW, kelas 200V, 2000 rpm, Poros Berulir, Tanpa Rem

Motor yang Pantas Mendapatkan Tempatnya di 5kW

Ada alasan mengapa titik 5kW dalam jajaran motor servo cenderung ramai. Titik ini berada di batas antara sumbu yang dapat ditangani oleh motor ringkas dan sumbu yang benar-benar membutuhkan rangka yang lebih besar. Bagi perancang mesin, ini mewakili langkah kapasitas terakhir sebelum flensa 176 × 176 mm menjadi tak terhindarkan — dan Mitsubishi HC-SFS502K tiba tepat pada titik itu sudah pada rangka yang lebih besar, dengan torsi berkelanjutan 23,9 Nm dan puncak 71,6 Nm siap untuk menangani apa pun yang diminta oleh sumbu.

Akhiran "K" langsung: alur pasak yang dimesin pada poros, tanpa rem elektromagnetik. Kombinasi itu mendefinisikan integrasi mekanis. Poros berulir menyediakan jalur torsi positif yang terkunci secara mekanis ke komponen yang digerakkan — input roda gigi cacing, sproket rantai, puli sabuk sinkron, atau hub apa pun yang membutuhkan lebih dari gesekan untuk mentransmisikan 5kW penuh secara andal. Ketiadaan rem menjaga sirkuit tetap sederhana pada sumbu yang tidak membutuhkannya. Di antara kedua pilihan itu, HC-SFS502K mencakup sebagian besar desain sumbu 5kW di dunia nyata.

Di belakang poros, enkoder absolut serial 17-bit pada 131.072 ppr melakukan apa yang dilakukan enkoder J2-Super: memberikan posisi multi-putaran absolut saat dinyalakan tanpa siklus homing, mengirimkan 131.072 posisi sudut per putaran kembali ke penguat MR-J2S-500, dan menyimpan hitungan putaran terakumulasi melalui peristiwa mati daya apa pun pada baterai di penguat. Sumbu mengetahui posisinya saat daya kembali.

Spesifikasi Teknis

23,9 Nm Berkelanjutan, 71,6 Nm Puncak: Apa Arti Angka-angka Itu dalam Praktik

Torsi adalah mata uang sumbu servo. Kecepatan juga penting, tetapi untuk sebagian besar penggerak pemosisian dan proses, pertanyaan yang sebenarnya perlu dijawab oleh insinyur adalah: dapatkah motor ini mempertahankan torsi yang diperlukan pada siklus kerja yang diperlukan tanpa memicu alarm beban berlebih atau merusak kumparan secara termal?

Pada 23,9 Nm berkelanjutan, HC-SFS502K memiliki kapasitas nyata. Motor ini dapat menggerakkan sekrup bola dengan pitch 20mm dengan beban sedang, menjalankan penggerak penggulungan yang mempertahankan ketegangan web konstan di berbagai rentang diameter gulungan yang berarti, memberi makan material melalui stasiun pengepresan atau pembentukan, atau memberi daya pada meja putar indeksasi melalui siklus produksi penuh. Peringkat berkelanjutan bukanlah puncak yang diturunkan — ini adalah torsi yang dapat dipertahankan motor tanpa batas pada kecepatan terukur di bawah kondisi termal yang diperhitungkan oleh model termal elektronik penguat J2-Super.

Puncak 71,6 Nm — tepat tiga kali angka berkelanjutan — tersedia untuk transien percepatan dan perlambatan di setiap siklus pemosisian. Sumbu 5kW yang melakukan gerakan titik-ke-titik cepat menghabiskan sebagian kecil dari siklusnya pada torsi puncak selama tanjakan percepatan, sebagian besar siklus pada atau di bawah torsi berkelanjutan, dan sebagian kecil lagi saat melambat. Rasio puncak-ke-berkelanjutan 3:1 mengakomodasi pola itu. Model termal elektronik bawaan MR-J2S-500 melacak beban termal kumulatif di seluruh siklus kerja dan memunculkan alarm sebelum motor mencapai kondisi termal yang merusak — bukan pada saat beban berlebih, tetapi secara prediktif berdasarkan riwayat pengoperasian.

Satu angka yang perlu diingat selama desain sistem: manual instruksi penguat MR-J2S-500 merekomendasikan menjaga torsi tidak seimbang pada sumbu vertikal sebesar 70% atau kurang dari torsi terukur motor. Pada 23,9 Nm terukur, itu berarti menjaga torsi tidak seimbang yang disebabkan oleh gravitasi di bawah kira-kira 16,7 Nm untuk operasi yang andal. Jika aplikasi melebihi ambang batas ini, motor dengan peringkat torsi berkelanjutan yang lebih tinggi adalah jalur yang benar — bukan menerima operasi marjinal pada batasnya.

Mengapa Poros Berulir Mengubah Percakapan

Keputusan antara poros lurus dan poros berulir jarang mendapat banyak ruang dalam dokumentasi motor servo. Seharusnya begitu, karena pilihan tersebut memiliki konsekuensi praktis yang muncul dalam pemasangan, keandalan jangka panjang, dan terkadang dalam panggilan pemecahan masalah yang memakan waktu berminggu-minggu untuk diselesaikan.

Kopling penjepit gesekan mentransmisikan torsi melalui gaya kontak antara lubang hub dan OD poros. Gaya itu ditetapkan saat pemasangan dan harus tetap cukup untuk menahan torsi puncak penuh — 71,6 Nm dalam kasus ini — sepanjang masa pakai motor. Getaran, siklus termal, dan keausan mekanis normal semuanya mengurangi gaya penjepitan seiring waktu. Kopling yang memadai pada hari pertama dapat mengalami selip di bawah transien torsi puncak setelah satu tahun produksi. Ketika itu terjadi, selip biasanya intermiten, kesalahan pengikut yang dihasilkan kecil, dan alarm mungkin tidak pernah terpicu — tetapi pengulangan posisi menurun, dan akar penyebabnya sangat sulit ditemukan.

Alur pasak pada HC-SFS502K menghilangkan kerentanan itu sepenuhnya. Torsi ditransmisikan melalui penampang geser pasak itu sendiri, bukan melalui gesekan. Pembalikan, getaran, input guncangan dari keterlibatan rantai atau jalinan roda gigi, torsi puncak 71,6 Nm selama siklus percepatan yang agresif — tidak ada dari ini yang menantang pasak yang terpasang dengan benar seperti halnya menantang penjepit gesekan. Jalur torsi positif secara mekanis dan tidak menurun seiring jam layanan.

Pertukaran praktis: hub berulir membutuhkan lubang pasak, yang merupakan operasi pemesinan yang sedikit lebih rumit daripada lubang halus. Untuk hub yang dibuat sesuai pesanan — puli khusus, blank roda gigi, sproket — ini tidak menambah apa pun yang signifikan. Untuk hub siap pakai yang hanya tersedia dengan lubang halus, varian poros lurus (HC-SFS502 atau HC-SFS502B) adalah motor yang tepat untuk ditentukan. HC-SFS502K adalah motor yang tepat ketika komponen yang digerakkan sudah memiliki alur pasak, atau ketika desain dapat menentukannya.

Pemasangan hub pada rangka 176 × 176 mm: metode baut penarik. Manual instruksi motor servo Mitsubishi eksplisit tentang hal ini untuk motor rangka besar. Selalu gunakan lubang berulir ujung poros dan baut penarik untuk menarik hub secara aksial ke poros — jangan pernah menekan atau memukul. Rangka 176 × 176 mm memiliki jarak kantilever poros yang lebih panjang daripada motor yang lebih kecil, dan pembebanan benturan selama pemasangan hub berjalan langsung melalui poros ke cakram enkoder dan bantalan belakang. Kerusakan tidak muncul segera. Muncul berminggu-minggu kemudian sebagai kesalahan enkoder intermiten di bawah getaran, tanpa ada dalam riwayat servis yang menunjuk kembali ke peristiwa pemasangan. Metode baut penarik menambah tiga puluh detik dan sepenuhnya mencegah masalah.

Tanpa Rem: Default yang Benar untuk Sebagian Besar Sumbu 5kW

Setiap sumbu yang tidak memerlukan rem elektromagnetik mendapat manfaat dari tidak memilikinya. Pengkabelan lebih sederhana — tidak ada sirkuit rem DC 24V, tidak ada penyerap lonjakan, tidak ada urutan interlock MBR di PLC. Desain panel lebih bersih. Inspeksi cakram rem menghilang dari jadwal pemeliharaan. Motor lebih ringan dan lebih pendek daripada rekanannya yang dilengkapi rem.

HC-SFS502K sesuai di mana pun penguncian servo melalui loop posisi tertutup MR-J2S-500 cukup untuk menahan sumbu saat istirahat — yang, untuk sumbu horizontal dan mekanisme yang dimuat secara simetris, dapat diandalkan. Loop posisi tetap aktif saat servo aktif, enkoder 17-bit memantau sudut poros secara terus-menerus, dan penguat memasok arus apa pun yang diperlukan untuk mempertahankan kesalahan pengikut nol. Pada sumbu yang disetel dengan baik, poros tidak bergerak terlihat saat istirahat.

Kalkulus berubah untuk sumbu vertikal, umpan miring, atau mekanisme apa pun di mana beban memiliki komponen gravitasi dalam arah rotasi poros. Ketika arus servo turun — pada E-stop, pada kehilangan daya, atau pada servo-off yang direncanakan — sumbu-sumbu itu akan bergerak kecuali ada sesuatu yang menahannya secara mekanis. Penguncian servo tidak dapat menahan sumbu yang mencoba jatuh. Aplikasi tersebut milik HC-SFS502BK (poros berulir, rem elektromagnetik yang diterapkan pegas). Desain yang diterapkan pegas berarti rem diaktifkan secara default dan dilepaskan hanya ketika koil rem diberi energi — sehingga kehilangan daya secara otomatis menerapkan rem daripada melepaskannya.

Untuk mesin dengan beberapa sumbu 5kW, memutuskan mana yang memerlukan rem dan mana yang tidak — dan menentukannya sesuai — menghasilkan sistem yang lebih baik daripada menggunakan varian rem di mana-mana karena kehati-hatian.

Penguat yang Kompatibel: Platform MR-J2S-500

HC-SFS502K berpasangan dengan penguat kelas MR-J2S-500, platform J2-Super berkapasitas 5kW. Tiga varian antarmuka mencakup arsitektur kontrol utama yang ditemui dalam otomatisasi industri:

MR-J2S-500A menerima perintah posisi pulsa-train dan referensi kecepatan/torsi analog dari pengontrol CNC eksternal, PLC, dan pengontrol gerakan. Mendukung mode kontrol posisi, kecepatan, dan torsi penuh dan semua kombinasi mode sakelar. Port RS-232C untuk perangkat lunak penyiapan MR Configurator. Pilihan serbaguna untuk sumbu umpan mesin perkakas, pemosisian industri umum, dan aplikasi apa pun di mana sumber perintah adalah sinyal pulsa atau analog.

MR-J2S-500B terhubung ke pengontrol gerakan seri A dan seri Q Mitsubishi melalui bus serial serat optik SSCNET. Semua perintah sumbu berjalan melalui jaringan serat; data enkoder, posisi absolut, status alarm, dan data pemantauan kembali melalui tautan yang sama. Penguat yang tepat untuk sistem multi-sumbu terkoordinasi di mana sumbu harus bergerak dalam sinkronisasi geometris yang tepat — kontur, interpolasi, roda gigi elektronik, pelacakan cam.

MR-J2S-500CP menggabungkan pemosisian bawaan. Hingga 31 posisi target disimpan sebagai data tabel titik di penguat, diaktifkan oleh perintah I/O digital atau jaringan CC-Link. Tidak memerlukan pengontrol gerakan eksternal. Cocok untuk sumbu pemosisian terindeks mandiri, stasiun meja putar, dan aplikasi apa pun di mana logika pemosisian cukup sederhana untuk diimplementasikan dalam tabel titik.

Ketiganya berbagi perangkat keras penguat 5kW yang sama, penyetelan otomatis waktu nyata yang sama, penindasan getaran adaptif, filter penindasan resonansi mesin, dan rangkaian fungsi perlindungan J2-Super penuh.

Catatan kompatibilitas. HC-SFS502K memerlukan penguat J2-Super (MR-J2S). Tidak kompatibel dengan penguat MR-J2-500 generasi pertama, yang tidak dapat mendekode protokol serial enkoder 17-bit. Untuk mesin yang menjalankan perangkat keras MR-J2 asli, HC-SF502K — secara mekanis identik, enkoder 14-bit — adalah motor yang tepat. Tidak kompatibel dengan penguat MR-J3 atau MR-J4 tanpa kit adaptor pembaruan.

Keluarga HC-SFS 2000 rpm — Perspektif Kapasitas

HC-SFS502K adalah motor dengan kapasitas tertinggi kedua dalam keluarga HC-SFS 2000 rpm. Motor ini berbagi flensa 176 × 176 mm dengan varian 202, 352, dan 702, sehingga rangka mesin apa pun yang dibuat untuk ukuran flensa ini dapat mengakomodasi seluruh jajaran dari 2kW hingga 7kW tanpa modifikasi mekanis apa pun. Melangkah dari HC-SFS502K ke HC-SFS702K berarti menerima motor yang lebih berat dan peningkatan torsi berkelanjutan sebesar 40% — sesuai jika sumbu benar-benar membutuhkannya; kelebihan yang tidak perlu jika 23,9 Nm sudah cukup margin untuk titik operasi terburuk.

Setiap titik kapasitas dalam keluarga 2000 rpm tersedia dalam empat konfigurasi poros dan rem: poros lurus (tanpa akhiran), poros lurus dengan rem (B), poros berulir (K), dan poros berulir dengan rem (BK). Semua varian pada 5kW 2000rpm menggunakan penguat MR-J2S-500 terlepas dari konfigurasi poros atau rem.

Aplikasi Khas

Sumbu umpan mesin perkakas tugas berat. Pusat permesinan horizontal CNC, gantry mill, dan mesin gerinda dengan massa meja besar dan beban pemotongan berat menggunakan motor servo 5kW pada sumbu linier utamanya. Torsi berkelanjutan 23,9 Nm dan puncak 71,6 Nm dari HC-SFS502K menangani tuntutan penggerak sekrup bola dari mekanisme ini, dengan poros berulir mengamankan hub mur sekrup bola atau antarmuka puli.

Penggerak kontrol penggulungan dan ketegangan. Penggerak penggulungan material pada jalur kertas, film, dan tekstil yang beroperasi dalam mode kontrol torsi memerlukan torsi berkelanjutan yang berkelanjutan di berbagai diameter gulungan. Titik operasi 5kW cocok untuk stasiun penggulungan kelas menengah di mana setpoint ketegangan web memerlukan torsi motor berkelanjutan 15–20 Nm, dengan ruang kepala hingga batas 23,9 Nm untuk keamanan.

Sumbu umpan mesin pres dan stamping. Sumbu umpan yang dikontrol servo pada pres die progresif, pres blanking halus, dan jalur stamping berjalan pada kecepatan sedang di bawah gaya umpan yang signifikan. Torsi puncak 71,6 Nm menangani transien gaya tinggi di awal setiap langkah umpan; poros berulir memastikan hub sproket penggerak atau rol umpan tetap terkunci di bawah pembebanan guncangan siklik yang dihasilkan oleh mekanisme ini.

Penggerak mesin indeksasi dan transfer putar. Meja putar indeksasi putar multi-stasiun dan poros penggerak mesin transfer menggunakan penggerak servo yang digabungkan roda gigi atau digerakkan rantai pada tingkat 5kW. Hub sisi motor berulir terhubung secara positif ke roda gigi atau sproket, enkoder absolut 17-bit mempertahankan presisi indeksasi saat restart, dan torsi berkelanjutan 23,9 Nm menggerakkan mekanisme yang dimuat melalui setiap indeks secara andal.

Mesin pemotong dan router format besar. Sumbu gantry yang digerakkan servo pada router format besar, meja pemotong plasma, dan sistem pemosisian waterjet di mana massa sumbu dan kecepatan perjalanan menuntut 5kW atau lebih. Kopling poros lurus dapat diterima di sini, tetapi mesin dengan penggerak sabuk bergigi utama sering menggunakan hub puli berulir untuk keterlibatan positif yang dituntut oleh ketegangan sabuk.

Pertanyaan yang Sering Diajukan

T1: Penguat apa yang kompatibel dengan HC-SFS502K?

HC-SFS502K memerlukan penguat kelas MR-J2S-500. Tiga varian antarmuka adalah: MR-J2S-500A (serbaguna, perintah pulsa/analog), MR-J2S-500B (bus serat optik SSCNET untuk pengontrol gerakan Mitsubishi), dan MR-J2S-500CP (pemosisian bawaan, hingga 31 tabel titik). Penguat MR-J2-500 generasi pertama tidak kompatibel — mereka tidak dapat membaca enkoder J2-Super 17-bit. Penguat MR-J3 dan MR-J4 juga tidak kompatibel secara langsung.

T2: Apa perbedaan antara HC-SFS502K dan HC-SFS502BK?

Keduanya adalah motor 5kW, 2000 rpm, poros berulir pada flensa 176 × 176 mm dengan enkoder 17-bit dan spesifikasi listrik yang identik. Satu-satunya perbedaan adalah rem: HC-SFS502K tidak memiliki rem — posisi ditahan saat istirahat oleh penguncian servo penguat. HC-SFS502BK memiliki rem elektromagnetik yang diterapkan pegas yang aktif saat koil rem dilepas energinya. Gunakan 502BK pada sumbu vertikal, mekanisme yang dibebani gravitasi, dan penggerak apa pun di mana gerakan saat servo mati akan berbahaya. Pada sumbu horizontal atau yang dimuat secara simetris, 502K adalah spesifikasi yang benar dan lebih sederhana.

T3: Bisakah HC-SFS502K menggantikan HC-SF502K pada mesin yang ada?

Secara mekanis ya — dimensi flensa, diameter poros, dan alur pasak identik, sehingga motor secara fisik pas dengan dudukan yang sama. Perbedaan kritis adalah enkoder: HC-SF502K menggunakan enkoder 14-bit (16.384 ppr) yang kompatibel dengan penguat MR-J2 dan MR-J2S, sedangkan HC-SFS502K menggunakan enkoder 17-bit (131.072 ppr) yang memerlukan penguat MR-J2S-500. Jika mesin berjalan pada penguat MR-J2-500 asli, ganti ke HC-SF502K, bukan HC-SFS502K. Jika mesin sudah menggunakan MR-J2S-500, HC-SFS502K adalah peningkatan yang benar dan parameter penguat perlu diperiksa untuk pengaturan rasio roda gigi elektronik apa pun yang bergantung pada resolusi enkoder asli.

T4: Di mana baterai cadangan enkoder absolut, dan kapan perlu diganti?

Baterai — Mitsubishi A6BAT lithium — berada di dalam penguat servo MR-J2S-500, bukan di motor. Baterai diganti di panel tanpa menyentuh motor atau kopling. Ganti saat penguat menampilkan alarm baterai lemah. Jika baterai dibiarkan habis sepenuhnya, penghitung absolut multi-putaran akan direset dan sumbu memerlukan siklus pengembalian referensi sebelum produksi dapat dilanjutkan.

T5: HC-SFS502K terdaftar sebagai dihentikan. Apakah masih tersedia, dan apa pengganti jangka panjangnya?

Ya — meskipun dihentikan oleh Mitsubishi, HC-SFS502K tetap tersedia secara luas sebagai stok surplus dan rekondisi melalui pemasok otomatisasi industri. Untuk mesin yang harus tetap beroperasi pada perangkat keras J2-Super, stok surplus adalah jalur pengadaan yang praktis. Untuk desain mesin baru atau retrofit besar, padanan generasi saat ini adalah HG-SR502K (seri MR-J4, 5kW, 2000 rpm, poros berulir, enkoder 22-bit, flensa 176 × 176 mm, IP67) — pengganti mekanis langsung yang memerlukan penguat MR-J4-500.
