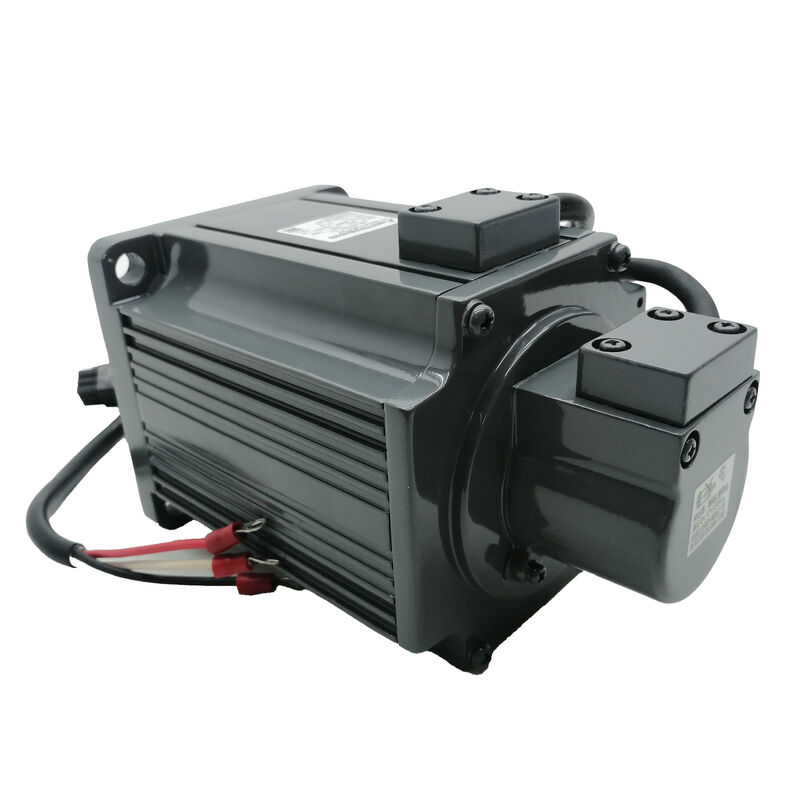

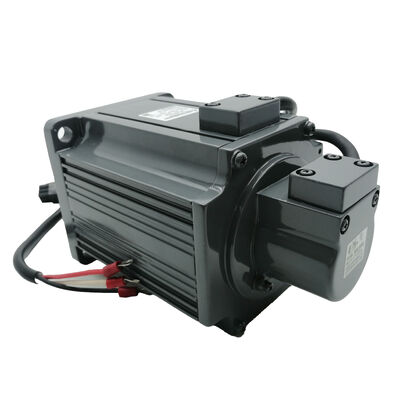

Mitsubishi Servo motor HA-FF33C-S5 HAFF33CS5

Mitsubishi HA-FF33C-S5 (HAFF33CS5) — Motor Servo AC 300W, Konektor Cannon, Spesifikasi Khusus, 3000 rpm, Seri MELSERVO HA-FF

Gambaran Produk

Nomor Suku Cadang: HA-FF33C-S5

Juga Dicari Sebagai: HAFF33CS5, HA FF 33C S5, HA-FF33C S5

Seri: Mitsubishi MELSERVO HA-FF (Inersia Rendah, Kapasitas Kecil)

Klasifikasi: Motor Servo Tanpa Sikat AC Inersia Rendah — 300 W, kelas 200V, 3000 rpm, Konektor Cannon, Spesifikasi Khusus

Memahami Nomor Suku Cadang Ini dalam Keluarga HA-FF

Seri Mitsubishi HA-FF mewakili generasi awal motor MELSERVO berkapasitas kecil — unit ringkas dan berinersia rendah yang mencakup rentang 50W hingga 600W, semuanya berperingkat 3.000 rpm. Dalam keluarga tersebut, HA-FF33 adalah perwakilan 300W, dengan torsi terukur 2,9 Nm, flensa diameter pemusatan 70mm, dan peringkat perlindungan IP54.

Apa yang membedakan HA-FF33C-S5 dari HA-FF33 dasar adalah dua penentu spesifik yang mendefinisikan identitas fisik dan konfigurasinya.

C dalam nomor suku cadang menunjukkan konektor daya tipe Cannon (bulat tipe MS), menggantikan keluar kabel timbal dari varian motor standar.

Fasa daya terhubung melalui konektor bergaya militer melingkar daripada kabel pigtail — perbedaan yang berarti ketika motor berada di dalam mesin di mana penyambungan dan pelepasan konektor merupakan tugas perawatan rutin.

-S5 adalah penanda spesifikasi khusus pabrik, menunjukkan modifikasi yang ditentukan dari standar — biasanya perubahan panjang poros, pengaturan kabel spesifik, modifikasi encoder, atau persyaratan perakitan OEM. Parameter kinerja motor itu sendiri tetap sama dengan platform HA-FF33 dasar.

Untuk tujuan pengadaan dan pemeliharaan, nomor suku cadang lengkap yang tepat — HA-FF33C-S5 — harus digunakan tanpa substitusi.

HA-FF33B-S5 atau HA-FF33C tanpa akhiran S5 adalah suku cadang fisik yang berbeda.

Spesifikasi Teknis

Spesifikasi khusus -S5 mendefinisikan variasi yang ditentukan pabrik dari HA-FF33C dasar. Konfirmasikan detail konfigurasi yang tepat terhadap lembar spesifikasi S5 Mitsubishi untuk nomor suku cadang ini sebelum digunakan dalam desain baru.

Seri HA-FF: Kecil, Cepat, Beban Ringan

Seri Mitsubishi HA-FF dirancang untuk jenis aplikasi servo tertentu: mesin ringkas di mana beban ringan, kecepatan operasi tinggi, dan waktu siklus menjadi perhatian utama. Peralatan perakitan komponen elektronik, mekanisme penanganan semikonduktor, sistem pick-and-place kecil, meja pemosisian X-Y ringan, dan kepala aplikasi label adalah lingkungan tempat seri ini dibangun.

Karakteristik yang menentukan motor berinersia rendah adalah kemampuannya untuk berakselerasi dan berdeselerasi dengan cepat.

Ketika momentum sudut rotor itu sendiri kecil relatif terhadap torsi yang dapat disuplai oleh amplifier, sumbu merespons perintah kecepatan hampir seketika. Untuk aplikasi yang menjalankan banyak gerakan pemosisian pendek per menit — siklus tugas yang menentukan dari peralatan perakitan dan penanganan — ini secara langsung diterjemahkan menjadi throughput yang lebih tinggi.

Motor berinersia rendah menyelesaikan setiap gerakan lebih cepat, menghabiskan lebih sedikit waktu pada arus puncak, dan memungkinkan perancang mekanik untuk menentukan waktu jeda yang lebih pendek antar gerakan.

HA-FF33 300W berada di tengah-tengah rentang HA-FF. Ini adalah dua kali output HA-FF13 (100W) dan setengah dari HA-FF63 (600W).

Untuk jenis otomatisasi tugas ringan yang dilayani oleh motor-motor ini, torsi terukur 300W dan 2,9 Nm seringkali merupakan kapasitas yang tepat yang dibutuhkan — cukup untuk menggerakkan tahap atau mekanisme transfer berbobot sedang tanpa harus menggunakan motor yang lebih besar dan lebih berat yang akan menambah massa dan inersia yang tidak perlu pada struktur yang bergerak.

Konektor Cannon: Mengapa Akhiran C Penting

Pada HA-FF33 standar, koneksi daya motor keluar sebagai kabel timbal — konduktor pigtail yang dihubungkan oleh pemasang ke amplifier melalui blok terminal atau konektor yang dikeriting tangan. HA-FF33C menggantikan kabel-kabel tersebut dengan konektor melingkar tipe Cannon MS yang dipasang langsung pada rumah motor.

Ini lebih dari sekadar perbedaan kosmetik. Konektor bergaya militer bulat — keluarga konektor yang digunakan Mitsubishi dan banyak produsen motor lainnya pada motor seri HA-FF — memiliki keuntungan praktis spesifik di lingkungan mesin:

Konfirmasi penyambungan positif. Cincin pengunci bayonet pada konektor tipe MS terkunci dengan bunyi klik yang pasti yang dapat dirasakan oleh pemasang melalui sarung tangan.

Tidak seperti kabel timbal yang dikeriting ke terminal, tidak ada ambiguitas tentang apakah koneksi sudah selesai.

Pelepasan mudah untuk pemeliharaan. Melepas motor untuk penggantian encoder, servis bantalan, atau penggantian motor tidak memerlukan lebih dari memutar cincin pengunci dan menarik badan konektor. Alternatifnya — melepaskan kabel timbal dari blok terminal — memerlukan alat dan pencatatan yang cermat tentang kabel mana yang pergi ke mana.

Kompatibilitas dan penggantian kabel. Konektor Cannon pada motor memiliki standar konektor pasangan yang ditentukan.

Kabel daya pengganti tersedia dari Mitsubishi sebagai item katalog, dengan panjang kabel yang ditentukan. Motor kabel timbal memerlukan pemasang untuk menyiapkan terminasi khusus; motor tipe konektor menggunakan rakitan yang ditentukan.

Untuk mesin yang akan diservis di lapangan, terutama mesin multi-sumbu di mana beberapa motor mungkin perlu ditukar selama masa pakai mesin, antarmuka konektor mengurangi waktu servis dan risiko kesalahan pengkabelan.

Spesifikasi Khusus -S5: Apa Artinya dalam Praktik

Mitsubishi menggunakan akhiran alfanumerik — S1, S5, S13, S15, dan lainnya — untuk menandai spesifikasi khusus pabrik.

Ini adalah variasi yang ditentukan dari produk standar, dibuat untuk memenuhi persyaratan OEM tertentu dan didokumentasikan dalam lembar spesifikasi internal Mitsubishi. Ini dapat mencakup panjang atau diameter poros yang dimodifikasi, arah keluar kabel tertentu, jenis atau resolusi encoder yang berbeda, diameter pilot flensa yang dimodifikasi, atau kombinasi dari beberapa hal ini.

Yang konsisten di semua spesifikasi khusus adalah bahwa data kinerja motor dasar — kecepatan terukur, torsi terukur, jenis encoder, dan kompatibilitas amplifier — tetap tidak berubah. HA-FF33C-S5 berkinerja identik dengan HA-FF33C dasar dalam semua parameter listrik dan dinamis.

Penandaan S5 mencatat atribut fisik atau konfigurasi unit tertentu.

Konsekuensi praktis untuk pengadaan: hanya akhiran yang tepat yang dapat dipertukarkan dengan yang asli. HA-FF33C tanpa akhiran S5, atau dengan nomor spesifikasi khusus yang berbeda, mungkin tidak secara fisik cocok dengan pemasangan mesin asli.

Saat pengadaan HA-FF33C-S5 sebagai pengganti, cocokkan nomor suku cadang lengkap. Jika ragu, bandingkan dimensi fisik unit yang ada dengan yang asli sebelum pemasangan.

Amplifier yang Kompatibel

Motor seri HA-FF berpasangan dengan amplifier kelas MR-J2-40 — unit berkapasitas 400W pada platform MR-J2 generasi pertama. Pasangan HA-FF33C dengan MR-J2-40CT (amplifier pemosisian yang kompatibel dengan CC-Link) didokumentasikan dalam manual instruksi MR-J2-CT; HA-FF33 standar juga berpasangan dengan MR-J2-40A serbaguna.

Perlu ditekankan konteks generasi: seri HA-FF mendahului platform J2-Super (MR-J2S).

Motor-motor ini menggunakan encoder serial yang lebih lama, bukan protokol J2-Super 17-bit. Motor ini tidak kompatibel dengan amplifier MR-J2S tanpa adaptor perangkat keras, dan sama sekali tidak kompatibel dengan amplifier MR-J3 atau MR-J4.

Untuk mesin yang menjalankan amplifier MR-J2-40 (generasi pertama) asli dan motor HA-FF33C-S5, jalur pengadaan mudah: ganti yang sama dengan yang sama.

Untuk mesin yang sedang diperbaharui atau ditingkatkan ke platform servo Mitsubishi generasi selanjutnya, motor juga harus ditingkatkan — biasanya ke HC-KFS43 atau motor berinersia rendah berkapasitas kecil serupa dari seri selanjutnya yang cocok dengan generasi amplifier baru.

Baterai untuk cadangan posisi absolut — jika sistem menggunakan mode encoder absolut — terletak di amplifier MR-J2, bukan di motor.

Gambaran Kapasitas Seri HA-FF

Semua model dalam rentang ini memiliki kecepatan terukur 3.000 rpm dan filosofi desain berinersia rendah, berkapasitas kecil.

HA-FF33 menempati posisi tengah rentang kapasitas, dengan peringkat IP54 yang sama dengan unit 050W, 400W, dan 600W. (Model 100W dan 200W memiliki IP44 daripada IP54 — detail yang perlu diperiksa ketika motor digunakan di lingkungan dengan percikan cairan pendingin atau air sesekali.)

Aplikasi Khas

Perakitan dan penanganan komponen elektronik. Kepala pick-and-place, pengumpan pita komponen, dan sumbu tahap pengikatan pada peralatan perakitan permukaan adalah aplikasi klasik seri HA-FF. Kombinasi inersia rotor rendah — akselerasi cepat — dan amplop fisik yang ringkas cocok untuk mesin perakitan multi-sumbu di mana banyak penggerak servo kecil muat dalam volume mesin yang terbatas.

Peralatan penanganan wafer semikonduktor. Lengan transfer wafer, pemuat majalah, dan penggerak tahap pada peralatan pemrosesan semikonduktor menggunakan motor servo berinersia rendah kecil pada 200V dalam rentang kapasitas yang tepat yang dicakup oleh HA-FF33. Konstruksi tertutup pada IP54 memberikan perlindungan yang memadai terhadap debu lingkungan proses dan kontaminasi udara ringan yang ada dalam sistem ini.

Mesin aplikasi label dan cetak-dan-pasang. Kepala pengeluaran dan aplikasi label yang digerakkan servo memerlukan sinkronisasi kecepatan yang tepat dengan jalur produksi, konstruksi mekanis yang ringan untuk meminimalkan inersia pada lengan aplikator, dan faktor bentuk motor yang ringkas.

HA-FF33C-S5, dengan antarmuka konektor dan kapasitas 300W, sangat cocok untuk jenis aplikasi ini.

Tahap pemosisian dan inspeksi X-Y kecil. Perlengkapan pengukuran koordinat, sistem inspeksi optik, dan alat permesinan CNC kecil dengan massa tahap ringan menggunakan penggerak servo berkapasitas rendah di mana kendala desain dominan adalah kinerja akselerasi daripada torsi berkelanjutan.

Sumbu bantu pada mesin yang lebih besar. Tidak semua sumbu servo pada mesin perkakas atau jalur pengemasan adalah penggerak umpan atau pembentuk utama.

Lengan pengganti alat, ejektor suku cadang, mekanisme shuttle, dan aktuator penjepit bantu sering berjalan pada 200–400W dengan beban ringan. HA-FF33 menangani sumbu sekunder ini dengan bersih dalam amplop berperingkat IP54.

Pertanyaan yang Sering Diajukan

Q1: Apa arti akhiran "C" pada HA-FF33C-S5, dan apakah dapat dipertukarkan dengan HA-FF33 standar?

Akhiran "C" menunjukkan konektor tipe Cannon (bulat tipe MS) untuk input daya motor, menggantikan kabel timbal pada HA-FF33 standar. Spesifikasi listrik dan kinerja identik — 300W, torsi terukur 2,9 Nm, 3.000 rpm.

Secara fisik tidak dapat dipertukarkan tanpa modifikasi kabel, karena motor standar berakhir pada kabel telanjang sementara varian C berakhir pada badan konektor melingkar yang cocok. Pastikan rakitan kabel daya Anda menggunakan konektor pasangan yang benar untuk varian C sebelum memesan.

Q2: Apa yang ditunjukkan oleh spesifikasi khusus "-S5", dan bisakah HA-FF33C standar menggantikannya?

-S5 adalah spesifikasi khusus pabrik yang mendefinisikan modifikasi dari motor standar — umumnya dimensi poros, rute kabel, atau fitur pemasangan yang ditentukan oleh pelanggan OEM. Kinerja motor dasar tidak berubah.

Apakah HA-FF33C standar dapat menggantikannya sepenuhnya tergantung pada apa sebenarnya modifikasi -S5 yang ditentukan.

Tanpa mengonfirmasi lembar spesifikasi S5 dari Mitsubishi, substitusi membawa risiko ketidakcocokan fisik atau konfigurasi. Cocokkan nomor suku cadang lengkap untuk penggantian langsung.

Q3: Amplifier mana yang kompatibel dengan HA-FF33C-S5?

Seri HA-FF33 berpasangan dengan amplifier kelas MR-J2-40 — platform MR-J2 generasi pertama berkapasitas 400W. MR-J2-40A adalah varian antarmuka analog/pulsa serbaguna; MR-J2-40CT mendukung pemosisian CC-Link.

Encoder seri HA-FF tidak kompatibel dengan amplifier MR-J2S, MR-J3, atau MR-J4. Motor-motor ini termasuk dalam generasi pra-J2S dan memerlukan platform amplifier MR-J2 asli.

Q4: Apa peringkat perlindungan IP54, dan apakah itu cukup untuk lingkungan cairan pendingin?

IP54 berarti motor terlindungi dari masuknya debu yang cukup untuk mencegah endapan berbahaya (bukan tahan debu penuh) dan dari percikan air dari arah mana pun. Ini memadai untuk lingkungan industri dalam ruangan dengan percikan cairan pendingin insidental atau kabut ringan. Ini tidak dinilai untuk semprotan cairan pendingin langsung atau perendaman.

Di lingkungan dengan cairan pendingin berat atau rutinitas pencucian, verifikasi apakah IP54 memadai atau apakah motor berperingkat lebih tinggi diperlukan.

Varian HA-FF13 dan HA-FF23 hanya memiliki IP44 — peringkat IP54 HA-FF33 sedikit lebih kuat dalam keluarga.

Q5: Seri HA-FF telah dihentikan. Di mana HA-FF33C-S5 masih dapat diperoleh?

Seluruh seri HA-FF telah dihentikan oleh Mitsubishi, tetapi HA-FF33C-S5 tetap tersedia melalui dealer surplus otomasi industri dan bengkel perbaikan bersertifikat yang berspesialisasi dalam komponen servo Mitsubishi. Unit yang diperbaiki — di mana motor telah dibongkar, bantalan diganti, encoder diperiksa, dan diuji di bawah beban — adalah pilihan yang layak untuk memelihara mesin yang ada.

Untuk desain mesin baru atau perombakan mesin besar, Mitsubishi merekomendasikan migrasi ke motor berinersia rendah generasi saat ini seperti seri HG-KN atau HC-KFS dengan amplifier MR-J4 atau MR-JE yang kompatibel.
