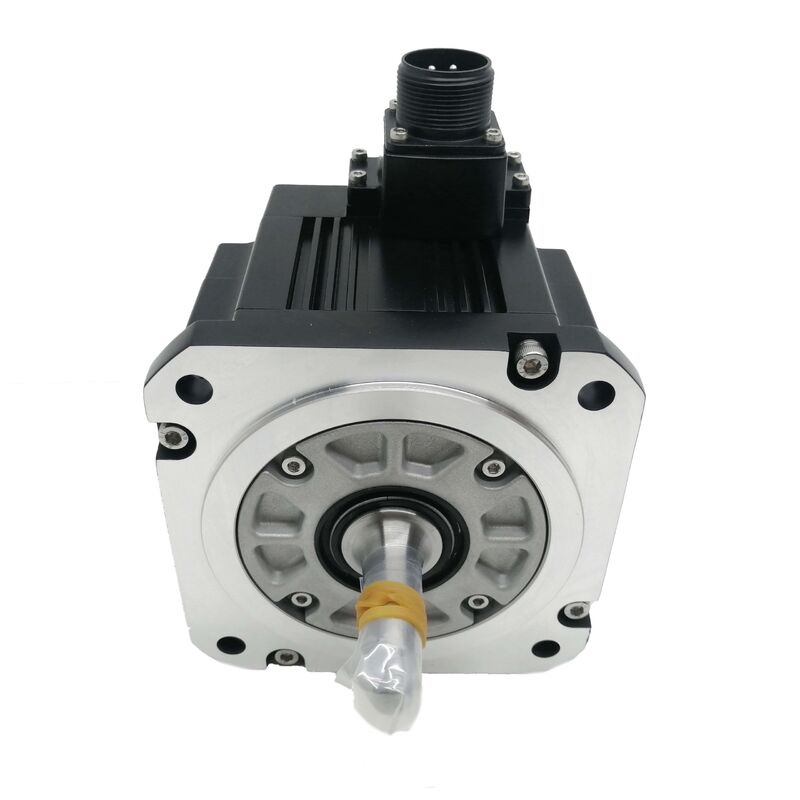

Mitsubishi Servo motor HF103T HF1O3T

Mitsubishi HF103T. HF Series AC Servo Motor 1kW, 3000RPM, IP67, 125V, 5.3A, 133Hz

Nomor Bagian:HF103T

Merek:Mitsubishi Electric

Seri:Seri HF

Konfigurasi:Poros lurus, pengkode standar, tidak ada rem, tidak ada gear pengurangan, sambungan kawat timah

Perlindungan masuk:IP67

Standar:IEC60034-1

Asal usul:Dibuat di Jepang

Kondisi:Baru / Direnovasi

Gambaran umum

PeraturanMitsubishi HF103Tadalah servo motor AC 1kW dari seri HF Mitsubishi Electric, bernomor 3000 r/min dengan input tiga fase 125V pada 133Hz, menggambar 5,3A arus terus menerus.Dipenuhi sepenuhnya dengan IP67 ?? tahan debu dan tahan untuk pencelupan sementara ini adalah motor yang dibangun untuk beroperasi secara andal di lingkungan produksi yang menuntut di mana pendingin, kabut, dan kontaminasi industri adalah bagian dari kondisi operasi sehari-hari.

Motor ini sesuai dengan IEC60034-1, Kelas F terisolasi (diperkirakan suhu gulungan 155 ° C), dan beratnya 6,5 kg.

Pada ukuran frame ini dan rating IP67,HF103T menempati kisaran tengah seri HF Mitsubishi yang solid lebih tahan terhadap lingkungan daripada varian standar IP55 yang digunakan dalam instalasi yang lebih bersih, dan secara tepat ditentukan untuk mesin alat dan lingkungan otomatisasi umum di mana kombinasi output 1kW, kecepatan 3.000 rpm, dan rumah tertutup dirancang untuk bekerja.

Gaya sambungan kawat timah yang terlihat dari konduktor terbang yang keluar dari badan motor berarti kabel daya dan encoder diakhiri oleh pemasang di titik penggerak atau persimpangan.daripada melalui tubuh konektor tetap.

Hal ini memberikan fleksibilitas rute di instalasi terbatas tetapi membutuhkan bantuan ketegangan yang tepat dan perlindungan di pintu masuk kabel motor.

Spesifikasi Utama

IP67

IP67 adalah salah satu peringkat perlindungan masuk yang lebih ketat dalam spesifikasi servo motor industri: benar-benar kedap debu, dan diuji untuk perendaman sementara hingga kedalaman satu meter hingga 30 menit.

Dalam konteks alat mesin atau otomatisasi produksi, ini berarti motor dilindungi secara andal terhadap semua skenario paparan yang realistis Pembersihan cuci, dan siklus kondensasi yang terjadi pada mesin yang beroperasi di lingkungan pabrik yang lembab.

HF103T membawa perlindungan ini sebagai karakteristik standar, bukan pilihan.

Segel poros, sendi rumah, dan pintu masuk kabel semuanya dinilai sebagai bagian dari perakitan IP67.Hal ini membedakannya dari varian bernomor rendah dalam keluarga HF dan menjadikannya pilihan yang cocok untuk posisi sumbu yang terkena kontak pendingin langsung atau tidak langsung selama operasi mesin normal.

Untuk referensi pemeliharaan, IP67 mengharuskan komponen penyegelan berada dalam kondisi baik untuk mempertahankan peringkat mereka.

Integritas segel poros, kondisi kelenjar masuk kabel, dan tempat duduk konektor harus diperiksa secara berkala pada motor di posisi paparan tinggi,terutama pada unit dengan sejarah layanan yang diperpanjang di mana elastomer segel mungkin telah tua.

133Hz, 125V, 5.3A ️ Titik Operasi Listrik

Parameter pelat nama menggambarkan titik operasi motor seperti yang disajikan kepadanya oleh servo drive: 3-fase 125V pada 133Hz, menggambar 5.3A pada beban nominal.Angka-angka ini dihasilkan oleh tahap inverter drive dari pasokan listrik standar , yang diarahkan oleh drive ke bus DC dan kemudian terbalik pada frekuensi dan tegangan yang diperlukan untuk motor berjalan pada kecepatan dan torsi nominal.

Pada 133Hz dan 3.000 r/min, desain elektromagnetik HF103T dioptimalkan untuk wilayah operasi ini.

Lima.3A rated current is the amplifier's continuous output requirement for this axis under normal production load — a parameter that determines the servo drive module's current class and the wiring cross-section for the motor power leads.

Isolasi Kelas F berarti penggulung memiliki suhu maksimum 155 °C, memberikan margin termal yang memadai atas suhu operasi yang diharapkan dalam tugas normal yang terus menerus.

Berat 6,5 kg adalah angka praktis untuk perencanaan instalasi. pada massa ini motor dapat ditangani dan diposisikan oleh satu teknisi,dan servo motor standar perangkat keras pemasangan cocok untuk flange dan pola baut pemasangan.

Seri HF dalam Mitsubishi CNC Drive System

Motor seri HF dirancang untuk bekerja dengan sistem servo drive MELDAS CNC Mitsubishi.

Unit penggerak seri MDS-R secara khusus ditandai sebagai kompatibel dengan motor HF yang beroperasi dari input 200VAC dan khususnya,Dokumen Mitsubishi secara eksplisit menyatakan bahwa motor seri HF tidak kompatibel dengan konvensional MDS-BUntuk mesin yang telah mengalami peningkatan sistem drive, perbedaan kompatibilitas ini adalah pemeriksaan yang diperlukan sebelum menentukan HF103T sebagai pengganti.

Enkoder standar yang dipasang pada motor ini menyediakan antarmuka umpan balik yang diharapkan oleh generasi drive Mitsubishi yang kompatibel.Parameter tipe motor servo drive harus diatur agar sesuai dengan spesifikasi seri HF 1kW sebelum sumbu dioperasikan..

Ini adalah langkah pengisian rutin tetapi harus diselesaikan dengan benar sebelum siklus produksi pertama pada setiap motor pengganti.

Sambungan kawat timah Catatan pemasangan

"T" dalam nomor model HF103T menunjukkan gaya sambungan kawat timah (terminal). konduktor terbang keluar dari tubuh motor untuk catu daya tiga fase (U, V, W), bumi pelindung,dan sinyal umpan balik encoder.

Pemasang mengakhiri ini di drive atau kotak persimpangan, ukuran dan rute kabel sesuai dengan tata letak mesin.

Gaya koneksi ini memiliki keuntungan praktis dalam instalasi di mana kabel rute melalui ruang sempit diperlukan, atau di mana panjang kabel kustom diperlukan.

It also means that the motor cable interface is entirely determined by the installation wiring — replacing a lead wire motor with a connector-style motor requires re-terminating the cable interface at the machine end, yang menambah waktu dan biaya untuk apa yang sebaliknya akan menjadi pertukaran langsung. Konfirmasi gaya koneksi pada motor yang dipasang sebelum memesan penggantian adalah langkah sederhana tetapi penting.

Di ujung motor,pintu keluar kawat timah membutuhkan bantuan ketegangan yang tepat untuk mencegah tekanan mekanis pada titik koneksi internal dari ditransmisikan sepanjang kabel selama operasi mesin atau akses perawatan.

Ini adalah titik keausan umum pada motor yang telah digunakan selama bertahun-tahun atau telah mengalami penanganan kabel berulang kali.

FAQ

T1: Apa parameter listrik yang dikonfirmasi dari HF103T dari nama pelat?

Papan nama berbunyi: INPUT 3AC 125V 5.3A Cl.F / OUTPUT 1kW / 3000r/min (133Hz) / 6.5kg / IP67 / IEC60034-1.125V dan 133Hz adalah tegangan operasi motor dan frekuensi seperti yang disediakan oleh inverter servo driveKelas F isolasi menunjukkan nominal suhu gulungan 155 ° C.

T2: Mitsubishi servo drive mana yang kompatibel dengan HF103T?

Motor seri HF ditentukan untuk digunakan dengan drive unit seri Mitsubishi MDS-R yang beroperasi dari 200VAC.Dokumen Mitsubishi menyatakan bahwa motor seri HF tidak kompatibel dengan konvensional MDS-B, MDS-C1, atau seri drive MDS-CH.

Sebelum mengganti HF103T, konfirmasi bahwa drive yang dipasang adalah unit seri MDS-R atau penerusnya yang kompatibel.Memasang motor HF ke generasi drive yang tidak kompatibel akan mengakibatkan penggera drive atau kegagalan untuk komisi.

T3: Apa arti IP67 dalam prakteknya untuk pemasangan motor ini?

IP67 berarti motor benar-benar tahan debu dan diuji untuk pencelupan sementara (1 meter kedalaman, 30 menit).saturasi kabut, kondensasi, dan operasi pembersihan.

Kualifikasi ini berlaku untuk motor sebagai perakitan lengkap, termasuk segel poros, perumahan, dan pintu masuk kabel.karena degradasi segel dari waktu ke waktu dapat mengurangi perlindungan di bawah IP67 bahkan jika motor berfungsi.

T4: Motor tidak memiliki rem apa artinya ini untuk aplikasi sumbu vertikal?

Tanpa rem elektromagnetik terintegrasi, posisi menahan pada keadaan diam sepenuhnya tergantung pada servo drive mempertahankan torsi aktif.drive kolom, atau mekanisme mana pun di mana beban akan turun di bawah gravitasi jika servo dipadamkan

HF103T tanpa rem cocok untuk sumbu horizontal dan penggerak dengan beban ringan di mana servo aktif cukup.

T5: Apa yang harus diperiksa saat mengevaluasi HF103T bekas?

Mulailah dengan pintu keluar kabel ️ periksa pelepasan ketegangan dan isolasi kawat timah untuk kerusakan, abrasi, atau tekanan tarik-melalui, karena kabel terbang lebih terpapar secara mekanis daripada motor gaya konektor.Periksa segel poros IP67 untuk pengerasan atau retakan di bibir.

Mengukur resistensi penggulung tiga fase untuk keseimbangan fase dan memverifikasi resistensi isolasi terhadap tanah.Memeriksa permukaan penghubung flange motor untuk kerusakanDengan berat 6,5 kg, motor dapat dikendalikan oleh seorang teknisi selama pemeriksaan.

Sebuah jalan tanpa beban setinggi 3.000 r/min dengan pemantauan sinyal encoder pada drive MDS-R yang kompatibel adalah verifikasi akhir yang benar sebelum motor kembali ke sumbu produksi.
