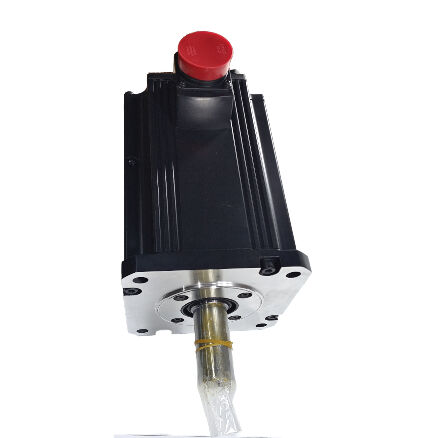

Mitsubishi HC-SFS7024 (HCSFS7024) — Motor Servo AC 7kW, Kelas 400V, Poros Lurus, Seri MELSERVO-J2S

Identifikasi Produk

Nomor Suku Cadang: HC-SFS7024

Juga Dicari Sebagai: HCSFS7024, HC-SFS-7024

Seri: Mitsubishi MELSERVO HC-SFS (Generasi J2-Super)

Jenis Motor: Motor Servo Tanpa Sikat AC — Poros Lurus, Tanpa Rem, 2000 rpm, Kelas 400V

Perbedaan 400V

Segala sesuatu tentang HC-SFS7024 secara mekanis identik dengan HC-SFS702 — output 7kW yang sama, torsi kontinu 33,4 Nm yang sama, puncak 100 Nm yang sama, flensa 176 × 176 mm yang sama, perlindungan IP65 yang sama, encoder serial absolut 17-bit yang sama. Apa arti akhiran "4" di akhir nomor suku cadang adalah spesifikasi kelistrikan yang berbeda secara fundamental: motor ini dililit dan diberi peringkat untukpasokan kelas 400V — AC tiga fasa 380–480V — daripada kelas 200V dari HC-SFS702 standar.

Perbedaan itu sangat penting pada tingkat desain sistem. Di pabrik industri yang menjalankan infrastruktur pasokan 400V — standar di sebagian besar Eropa, dan banyak digunakan di fasilitas industri format besar di seluruh dunia — motor kelas 400V menghilangkan kebutuhan akan transformator penurun tegangan antara pasokan pabrik dan penggerak servo. Desain panel disederhanakan, kerugian transformator dihilangkan, dan sistem kelistrikan yang terpasang lebih sesuai dengan tegangan pasokan aktual. Pada 7kW, biaya transformasi dan kerugian daya itu tidak sepele; beroperasi pada tegangan pasokan asli di seluruh mesin multi-sumbu dengan beberapa sumbu 7kW menambah perbedaan yang berarti dalam efisiensi sistem dan ruang panel.

HC-SFS7024 memerlukanpenguat MR-J2S kelas 400V — khususnya MR-J2S-700A4, MR-J2S-700B4, atau MR-J2S-700CP4. Penguat kelas 200V tidak akan menggerakkan motor ini. Motor dan penguat harus dicocokkan berdasarkan kelas tegangan tanpa kecuali.

Spesifikasi Teknis

Mengapa Kelas 400V pada 7kW Penting

Arus terukur HC-SFS7024 sekitar 17,5A — kira-kira setengah dari motor 200V yang setara pada daya output yang sama. Ini adalah konsekuensi langsung dari beroperasi pada dua kali tegangan: P = V × I, jadi menggandakan tegangan mengurangi arus menjadi setengahnya untuk daya yang sama. Pengurangan arus itu memiliki implikasi praktis di seluruh sistem yang terpasang.

Penampang kabel. Pada setengah arus, kabel yang membawa daya motor dapat berukuran satu konduktor lebih kecil sambil tetap berada dalam peringkat termal yang sama. Pada mesin besar dengan sumbu servo 7kW dan jalur kabel 20m ke selungkup — tidak jarang pada pusat permesinan besar — perbedaan biaya kabel, berat, dan isian saluran di semua sumbu mesin nyata dan terukur.

Kerugian switching penguat. Penguat MR-J2S-700A4/B4 kelas 400V menangani arus lebih rendah pada tegangan lebih tinggi, yang memengaruhi manajemen termal internal dan karakteristik switching mereka. Panel penguat sering kali dapat dirancang dengan lebih sedikit ketentuan pendinginan untuk daya terpasang tertentu saat beroperasi pada 400V daripada 200V.

Penghindaran transformator pasokan. Dalam lingkungan pasokan 400V, sistem servo kelas 200V memerlukan transformator penurun tegangan. Pada 7kW, transformator itu adalah beban fisik, listrik, dan finansial. HC-SFS7024 dengan penguat kelas 400V terhubung langsung ke bus pasokan pabrik tanpa transformasi perantara.

Angka kapasitas fasilitas daya 10 kVA adalah referensi desain sistem untuk koneksi pasokan, sekering, dan perhitungan energi regeneratif — angka yang sama berlaku terlepas dari kelas tegangan pasokan, karena permintaan daya listrik ditentukan oleh output terukur motor.

33,4 Nm Kontinu, 100 Nm Puncak

Profil torsi HC-SFS7024 identik dengan HC-SFS702 pada 200V: 33,4 Nm torsi kontinu yang berkelanjutan dan 100 Nm untuk lonjakan akselerasi. Pada kecepatan terukur 2.000 rpm, ini adalah angka yang substansial — peringkat kontinu mencakup beban pemesinan atau transfer berkelanjutan terberat yang mungkin dihadapi sumbu dalam produksi, dan rasio puncak tiga banding satu memberikan otoritas penguat atas fase akselerasi setiap gerakan traverse cepat.

Yang membedakan kapasitas 7kW dari motor yang lebih kecil dalam keluarga HC-SFS adalah angka kontinu 33,4 Nm tersebut. HC-SFS502 pada 5kW menghasilkan 23,9 Nm. Langkah dari 23,9 Nm ke 33,4 Nm — peningkatan 40% dalam torsi kontinu — adalah margin antara sumbu yang berjalan dalam anggaran termalnya pada hari-hari produksi berat dan yang mendekati kelebihan beban pada siklus kerja yang sama. Untuk sumbu mesin perkakas terbesar, sistem transfer palet terberat, dan otomatisasi industri beban tinggi di mana peringkat kontinu motor 5kW benar-benar batasnya, 7kW adalah spesifikasi yang diperlukan.

Puncak 100 Nm mendukung profil akselerasi agresif. Meja VMC besar atau perlengkapan putar berat tidak berakselerasi ke kecepatan traverse cepat secara perlahan. Kemampuan untuk memerintahkan 100 Nm selama fase akselerasi — lalu kembali ke tingkat operasi 33,4 Nm — adalah apa yang memungkinkan waktu traverse cepat yang singkat pada sumbu berat tanpa memerlukan motor yang lebih besar.

Poros Lurus pada 7kW: Disiplin Pemasangan

Pada 33,4 Nm kontinu dan 100 Nm puncak, tuntutan pada antarmuka poros-ke-kopling memerlukan perhatian cermat. Poros lurus pada HC-SFS7024 mengandalkan hub penjepit gesekan untuk mentransmisikan torsi — gaya penjepitan antara OD poros dan lubang hub harus cukup untuk membawa 100 Nm pada puncak tanpa selip dalam kondisi operasi apa pun.

Pemilihan kopling harus didasarkan pada angka torsi puncak, bukan torsi kontinu. Faktor layanan produsen kopling untuk tugas sumbu servo terbalik harus diterapkan. Pada 7kW dan massa motor 32 kg, konsekuensi mekanis dari selip hub serius: kesalahan posisi minimal, kemungkinan kerusakan mekanis terburuk, dan kesulitan diagnostik dari peristiwa selip intermiten yang berkorelasi dengan profil gerakan tertentu daripada menghasilkan kondisi kesalahan yang konsisten.

Pemasangan hub mengikuti panduan yang sama seperti semua motor seri HC-SFS: gunakan lubang berulir ujung poros dan baut penarik untuk memasang hub secara aksial daripada menekannya atau memukulnya. Pada ukuran rangka ini, benturan aksial selama pemasangan hub ditransmisikan langsung ke cakram encoder dan rakitan bantalan di bagian belakang motor, dan kerusakan yang dihasilkan cenderung menghasilkan kesalahan encoder intermiten di bawah getaran yang sulit dilacak kembali ke pemasangan asli.

Untuk aplikasi di mana mekanisme yang digerakkan memerlukan koneksi pasak — puli sabuk waktu, hub roda gigi, sproket rantai — HC-SFS7024K (poros berpasak) adalah varian yang tepat. HC-SFS7024 poros lurus adalah untuk desain kopling penjepit gesekan.

Encoder 17-Bit: Umpan Balik J2-Super pada 400V

Kelas tegangan tidak memengaruhi encoder. HC-SFS7024 membawa encoder serial absolut 17-bit yang sama seperti motor keluarga HC-SFS lainnya — 131.072 posisi per putaran, transmisi digital serial ke penguat, dan posisi absolut multi-putaran yang didukung olehbaterai lithium A6BAT di penguat MR-J2S-700_4.

Pada 7kW dan 2.000 rpm, resolusi 17-bit memberikan keuntungan di dua area. Kualitas loop kecepatan meningkat karena perkiraan kecepatan penguat dari sampel posisi berturut-turut delapan kali lebih halus daripada dengan encoder 14-bit pada generasi HC-SF yang lebih lama. Sinyal kecepatan yang lebih bersih itu mendukung bandwidth loop kecepatan yang lebih tinggi dan penolakan gangguan yang lebih baik selama beban pemotongan, yang paling penting pada sumbu berat di mana variasi gaya beban paling besar. Kehalusan laju umpan kecepatan rendah juga meningkat — relevan untuk penggilingan permukaan, kontur, dan operasi apa pun yang berjalan pada laju umpan lambat di seluruh langkah sumbu penuh.

Fungsi absolut menyediakan restart mesin tanpa siklus homing pada setiap penyalaan. Untuk pusat permesinan besar di mana siklus homing kolom Z memakan waktu 30–90 detik dan terjadi setiap awal giliran, beberapa pemulihan e-stop per hari, dan setiap reset alarm, nilai produktivitas menghilangkan siklus itu terakumulasi secara signifikan sepanjang tahun kerja.

Penguat yang Kompatibel: Hanya Kelas 400V

HC-SFS7024 secara ketat adalah motor kelas 400V. Lilitannya dirancang untuk pasokan 400V dan tidak dapat digunakan dengan penguat 200V dalam keadaan apa pun. Penguat yang cocok adalah:

MR-J2S-700A4 — 7kW, kelas 400V, antarmuka serbaguna. Menerima perintah kecepatan analog dan perintah posisi pulsa dari sistem CNC dan PLC. Mode kontrol posisi, kecepatan, dan torsi. Pilihan standar untuk mesin 400V dengan kontrol sumbu pulsa CNC atau PLC.

MR-J2S-700B4 — 7kW, kelas 400V, antarmuka bus serat optik SSCNET. Terhubung ke pengontrol gerakan seri A atau seri Q Mitsubishi untuk interpolasi multi-sumbu yang terkoordinasi. Sumbu menerima perintah lintasan melalui jaringan SSCNET; umpan balik encoder kembali melalui jaringan yang sama.

MR-J2S-700CP4 — 7kW, kelas 400V, posisi bawaan dengan antarmuka CC-Link. Untuk aplikasi posisi mandiri atau mesin yang menggunakan bus lapangan CC-Link.

Menggunakan penguat kelas 200V (MR-J2S-700A, MR-J2S-700B tanpa akhiran "4") dengan motor ini akan mengakibatkan kerusakan motor. Tegangan terukur motor adalah 400V; menerapkan sinyal penggerak kelas 200V akan menyebabkan masalah termal dan listrik. Akhiran "4" pada motor dan penguat harus selalu cocok.

HC-SFS7024 vs HC-SFS702: Kinerja Sama, Pasokan Berbeda

Output mekanisnya identik. Kelas tegangan pasokan, arus terukur, dan kompatibilitas penguat adalah perbedaan yang berlaku. Perancang mesin yang memilih di antaranya harus mendasarkan keputusan pada infrastruktur pasokan yang tersedia. Pasokan 400V — pilih HC-SFS7024 dengan penguat 400V. Pasokan 200V — pilih HC-SFS702 dengan penguat 200V.

Aplikasi Khas

Sumbu umpan utama VMC dan HMC infrastruktur 400V. Pusat permesinan vertikal dan horizontal besar yang dipasang di fasilitas Eropa dan internasional yang menjalankan pasokan tiga fasa 400V menggunakan motor servo kelas 400V di seluruh bagian. Pada VMC besar, sumbu X, Y, dan Z yang menggerakkan meja berat dan kepala spindel pada laju umpan pemotongan berkelanjutan adalah aplikasi alami untuk kapasitas HC-SFS7024. Pasokan 400V terhubung langsung ke penguat MR-J2S-700_4 tanpa transformasi perantara.

Transfer palet berat dan penggerak ulang-alik pada jalur HMC 400V. Pengubah palet dan sistem transfer pada pusat permesinan horizontal format besar di fasilitas 400V menggunakan penggerak servo 7kW pada penggerak ulang-alik dan stasiun penjepitan. Arus yang berkurang pada 400V menyederhanakan pengkabelan panel untuk mesin dengan beberapa sumbu servo berkapasitas tinggi.

Sumbu umpan mesin bubut CNC besar dan pusat pemutar. Pusat pemutar tugas berat dengan massa turret dan kereta besar, beroperasi dari pasokan 400V, menggunakan HC-SFS7024 pada penggerak kereta sumbu Z dan lintasan silang sumbu X. Torsi kontinu 33,4 Nm memberikan otoritas torsi berkelanjutan untuk operasi pemutaran dalam di bawah beban pemotongan konstan.

Meja putar penggerak langsung dan sistem sumbu ke-4 besar. Meja putar sumbu ke-4 format besar pada pusat permesinan di lingkungan 400V menggunakan motor servo 7kW untuk penggerak pengindeksan dan kontur utama. Encoder absolut mempertahankan akurasi posisi sudut di semua peristiwa daya, dan resolusi 17-bit mendukung peningkatan sudut halus yang diperlukan untuk operasi kontur 5-sumbu.

Integrasi mesin transfer industri 400V dan jalur. Jalur transfer multi-stasiun dan sistem perakitan otomatis di fasilitas industri besar Eropa dan Asia yang distandarisasi pada pasokan 400V mengintegrasikan penggerak servo pada kelas 400V di seluruh desain jalur. HC-SFS7024 menyediakan kapasitas 7kW pada tegangan pasokan asli sistem untuk sumbu transfer dan pengindeksan berkapasitas tertinggi.

Pertanyaan yang Sering Diajukan

Q1: Bisakah HC-SFS7024 digunakan dengan penguat MR-J2S-700A atau MR-J2S-700B standar 200V?

Tidak. HC-SFS7024 adalahmotor kelas 400V yang dililit untuk pasokan AC 380–480V. Motor ini hanya boleh digunakan dengan penguat kelas 400V —MR-J2S-700A4, MR-J2S-700B4, atau MR-J2S-700CP4. Menghubungkan motor 400V ke penguat kelas 200V akan menyebabkan kerusakan motor. Selalu pastikan bahwa motor dan penguat membawa akhiran "4" (menunjukkan kelas 400V) sebelum pemasangan.

Q2: Apa perbedaan praktis antara HC-SFS7024 dan HC-SFS702?

Kedua motor menghasilkan output mekanis yang identik — torsi kontinu 33,4 Nm yang sama, puncak 100 Nm, kecepatan terukur 2.000 rpm, encoder 17-bit, dan flensa 176 × 176 mm. Satu-satunya perbedaan adalah kelas tegangan pasokan: HC-SFS7024 beroperasi pada pasokan kelas 400V (380–480V); HC-SFS702 beroperasi pada pasokan kelas 200V (200–230V). Arus terukur HC-SFS7024 yang lebih rendah (~17,5A vs 35A) menyederhanakan pengkabelan dan menghilangkan kebutuhan akan transformator penurun tegangan di lingkungan infrastruktur 400V.

Q3: Apakah HC-SFS7024 memiliki rem elektromagnetik?

Tidak. HC-SFS7024 adalah varian poros lurus, tanpa rem. Posisi saat istirahat dipertahankan melalui penguncian servo penguat. Untuk sumbu vertikal, mekanisme yang dibebani gravitasi, atau sumbu apa pun yang memerlukan penahan mekanis aman jika daya servo dicabut, HC-SFS7024B (poros lurus dengan rem yang diterapkan pegas) adalah spesifikasi yang tepat. Rem adalah pilihan kritis keselamatan untuk sumbu apa pun di mana kehilangan kontrol servo menyebabkan gerakan yang tidak terkendali.

Q4: Di mana letak baterai encoder absolut dan kapan harus diganti?

Baterai lithium Mitsubishi A6BAT yang mendukung penghitung posisi multi-putaran encoder absolut 17-bit terletak di dalam penguat servo MR-J2S-700_4 — bukan di motor. Ganti saat penguat menampilkan alarm peringatan baterai lemah, sebelum habis sepenuhnya. A6BAT yang benar-benar habis akan mengatur ulang penghitung posisi absolut, memerlukan siklus pengembalian referensi sebelum mesin dapat melanjutkan produksi.

Q5: Apakah HC-SFS7024 merupakan pengganti langsung untuk HC-SFS7024B jika varian rem tidak tersedia?

Tidak — kedua model tidak dapat dipertukarkan jika mesin dirancang dengan rem. HC-SFS7024 tidak memiliki rem elektromagnetik; HC-SFS7024B memiliki rem aman yang diterapkan pegas. Mengganti motor tanpa rem pada sumbu yang ditentukan dengan rem menghilangkan fungsi keselamatan yang dirancang. Penggantian ini hanya boleh dilakukan setelah penilaian ulang formal terhadap persyaratan keselamatan sumbu mengonfirmasi bahwa itu dapat diterima. Untuk tujuan pemeliharaan dan perbaikan, selalu cari varian dengan spesifikasi rem yang benar untuk mesin.
