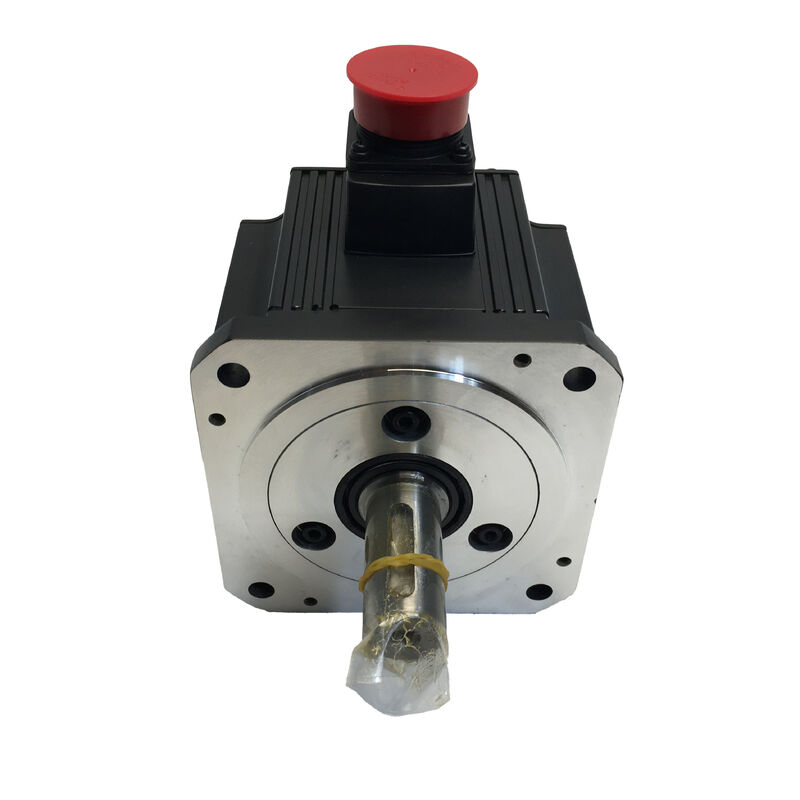

Motor Servo AC Mitsubishi HC-SFS52BG1H — 500W | 2.000 rpm | Rem Tahan Magnet | Gearhead Presisi Tinggi G1H | Encoder Absolut 17-Bit | MELSERVO J2S

Beberapa masalah kontrol gerakan tidak dapat diatasi dengan motor servo yang cepat dan ringan. Masalah tersebut membutuhkan torsi berkelanjutan pada kecepatan output yang dikurangi, penahanan mekanis yang andal saat berhenti, dan presisi penentuan posisi yang bertahan puluhan juta siklus kerja tanpa penurunan kualitas. Mitsubishi HC-SFS52BG1H dirancang khusus untuk kategori tersebut: motor inersia sedang 500W dari seri HC-SFS, dilengkapi dengan rem tahan magnet yang terpasang di pabrik dan gearhead presisi tinggi G1H — tiga komponen yang terintegrasi di pabrik menjadi satu unit yang terdefinisi secara dimensi, siap untuk pemasangan mesin langsung.

Spesifikasi Teknis

Tiga Sistem Terintegrasi, Satu Nomor Suku Cadang

Ada alasan praktis mengapa para insinyur menentukan rakitan seperti HC-SFS52BG1H daripada mencari komponennya secara terpisah. Setiap antarmuka antar sistem — poros motor ke input gearbox, rumah gearbox ke rangka mesin, rem ke bodi motor — merupakan peluang untuk ketidaksejajaran, kesalahan perakitan, atau penumpukan dimensi. Mitsubishi merakit dan menguji kombinasi ini sebagai unit di pabrik, menghilangkan variabel-variabel tersebut.

Apa yang termasuk dalam rakitan:

Motor HC-SFS52 menyediakan inti penggerak servo: 500W pada 2.000 rpm melalui platform inersia sedang 130×130mm dengan encoder absolut 17-bit dan segel oli yang menjaga rongga bantalan tetap kedap dari kontaminan di lingkungan industri. Desain inersia sedang memberikan kompatibilitas beban yang lebih luas pada motor ini dibandingkan varian inersia rendah — motor ini menangani inersia beban pantulan yang lebih tinggi tanpa memerlukan penyetelan gain yang ketat untuk mempertahankan stabilitas servo.

Rem tahan magnet B mengunci output secara mekanis ketika suplai koil 24V DC terputus. Pengaktifan pegas berarti poros mempertahankan posisi melalui gangguan daya apa pun — yang direncanakan atau tidak direncanakan. Rem adalah perangkat penahan statis yang ukurannya disesuaikan dengan output torsi motor, bukan elemen pengereman dinamis; rem aktif setelah sumbu melambat hingga berhenti.

Gearhead presisi tinggi G1H mengambil kecepatan rotor motor 2.000 rpm dan menguranginya ke kecepatan output yang dibutuhkan oleh aplikasi, sambil memperbanyak torsi dengan rasio roda gigi. Perbedaan antara G1H dan G1 sangat berarti: G1H adalah penunjukan gearhead presisi tinggi Mitsubishi, yang ditandai dengan kontrol backlash yang lebih ketat dibandingkan tipe industri umum G1 standar. Di mana pengulangan penentuan posisi penting — akurasi indeks meja putar, sudut perkakas, lokasi perlengkapan benda kerja — perbedaan backlash tersebut langsung terlihat pada kualitas suku cadang.

G1H: Apa yang Diberikan "Presisi Tinggi" pada Output

Backlash gearhead adalah celah mati sudut pada poros output — rentang rotasi output yang terjadi tanpa rotasi input yang sesuai, disebabkan oleh celah gigi roda gigi. Pada gearhead tujuan umum standar, angka ini dapat diterima untuk aplikasi di mana toleransi penentuan posisi tertentu diizinkan. Pada gearhead presisi tinggi, penumpukan toleransi sengaja diperketat, mengurangi backlash hingga nilai yang secara langsung memperluas akurasi penentuan posisi efektif sistem servo ke poros output gearbox.

Untuk HC-SFS52BG1H, penunjukan G1H berarti resolusi encoder 17-bit sistem — 131.072 hitungan posisi per putaran motor — tidak terganggu oleh kelonggaran gearhead pada output. Posisi sudut yang diperintahkan oleh amplifier servo adalah posisi sudut yang dikirimkan pada poros output, dalam batas backlash ketat yang dipertahankan G1H selama masa pakainya.

Rasio roda gigi yang tersedia untuk gearhead G1H pada platform HC-SFS52 berkisar dari 1/5 hingga 1/25, termasuk 1/5, 1/9, 1/12, 1/15, 1/20, dan 1/25. Saat memesan atau mengganti unit ini, konfirmasikan rasio roda gigi dari pelat nama peralatan asli atau dokumentasi teknik — rasio tersebut merupakan bagian dari konfigurasi spesifik rakitan dan harus sesuai dengan aslinya untuk kecepatan output dan torsi yang benar.

Rem Tahan Magnet: Rekayasa Keamanan Gagal

Arsitektur mati saat daya mati pada rem B adalah pilihan rekayasa yang disengaja, bukan default. Pertimbangkan alternatifnya: rem aktif saat daya menyala hanya melepaskan ketika diberi energi, yang berarti poros yang diberi daya dan rem yang terkunci dapat berdampingan jika logika pengkabelan gagal. Desain pegas aktif mati saat daya mati sepenuhnya menghindari skenario tersebut. Rem mati hanya ketika secara aktif diberi energi. Lepaskan suplai karena alasan apa pun — kegagalan daya, penghentian darurat, penghentian normal — dan poros akan terkunci.

Untuk motor servo 500W yang menggerakkan perlengkapan miring, sumbu penjepit, atau aplikasi sekrup timbal vertikal, perilaku tersebut adalah yang menjaga mesin tetap aman dan benda kerja aman di antara gerakan. Dengan gearhead G1H yang memperbanyak torsi output dengan rasio roda gigi, rem menahan seluruh torsi output yang diperkuat saat berhenti tanpa arus servo diterapkan.

Satu poin pemasangan yang perlu diperhatikan: koil rem membutuhkan pasokan daya 24V DC khusus, yang dihubungkan secara terpisah ke konektor rem motor. Pasokan ini harus dimasukkan ke dalam desain kelistrikan mesin secara independen — amplifier servo MR-J2S tidak memberi daya pada rem secara langsung.

Encoder Absolut 17-Bit: Startup Tanpa Homing

Pada 131.072 posisi per putaran, encoder HC-SFS52 memberikan resolusi umpan balik yang sangat cocok untuk pekerjaan penentuan posisi inersia sedang yang ditangani oleh kelas motor ini. Yang lebih penting untuk lingkungan produksi, arsitektur absolut berarti motor tidak pernah kehilangan referensi posisinya.

Dengan baterai cadangan Mitsubishi A6BAT yang terpasang di amplifier servo, data posisi tetap ada melalui siklus daya apa pun — pergantian shift, penghentian akhir pekan, penghentian pemeliharaan, kehilangan daya darurat. Saat mesin dimulai ulang, setiap sumbu berada pada posisi terakhir yang diketahui tanpa urutan pengembalian referensi. Pada peralatan dengan gearhead G1H di mana poros output telah dipindahkan secara mekanis selama pemeliharaan, referensi posisi yang tersimpan tersebut sangat berharga untuk memverifikasi bahwa sumbu berada dalam keadaan yang diketahui sebelum melanjutkan produksi.

Kompatibilitas Drive: MR-J2S-60A dan MR-J2S-60B

HC-SFS52BG1H dipasangkan dengan amplifier MR-J2S-60A atau MR-J2S-60B — unit kelas 500W dalam keluarga amplifier MELSERVO J2S Mitsubishi.

MR-J2S-60A menerima perintah pulsa dari PLC, pengontrol CNC khusus, dan kartu gerakan melalui penerima diferensial atau input kolektor terbuka. Mendukung mode kontrol posisi, kecepatan, dan torsi serta menyertakan komunikasi RS-232C/RS-422 untuk akses parameter MR Configurator.

MR-J2S-60B terhubung ke SSCNET (Servo System Controller NETwork), bus serial berkecepatan tinggi Mitsubishi yang menghubungkan amplifier servo ke pengontrol gerakan dalam sistem multi-sumbu tersinkronisasi. Sistem SSCNET menggerakkan gerakan multi-sumbu yang terkoordinasi — roda gigi elektronik, interpolasi, penjepitan tersinkronisasi — tanpa pengkabelan pulsa individual dari pengontrol ke setiap sumbu.

Pemilihan amplifier sepenuhnya bergantung pada pengontrol host. Rakitan motor dan gearhead identik dalam kedua kasus.

Aplikasi Khas

Kombinasi output 500W, gearhead presisi, rem tahan magnet, dan encoder absolut sesuai dengan kelas peralatan produksi tertentu dan umum:

Meja indeks putar dan pelat dial — meja perlengkapan yang harus melangkah antar stasiun secara akurat dan terkunci di antara gerakan indeks untuk operasi pemesinan atau perakitan. Gearhead G1H memberikan sudut indeks presisi; rem menahannya saat pekerjaan dilakukan; encoder absolut mengonfirmasi posisi setiap startup tanpa siklus homing.

Sumbu sekrup timbal vertikal dan penjepit — sumbu apa pun yang menopang beban di bawah gravitasi atau gaya penjepit saat berhenti mendapat manfaat dari rem mati yang menahan tanpa arus servo. Output 500W dengan perkalian torsi rasio roda gigi memberikan gaya penjepit jauh di atas peringkat poros kosong motor.

Positioner pengelasan otomatis dan pemutar perlengkapan — sumbu penentuan posisi benda kerja di mana kombinasi torsi output yang direduksi roda gigi, penentuan posisi sudut yang presisi, dan penahanan mekanis di antara pengelasan menggambarkan spesifikasi.

Sumbu putar tambahan mesin perkakas CNC — penggerak sumbu ke-4 dan sumbu B pada pusat permesinan, di mana pengulangan indeks, penahanan rem selama pemotongan, dan rumah motor tahan cairan IP65 adalah persyaratan standar.

Referensi Konfigurasi HC-SFS52

Motor dasar HC-SFS52 tersedia dalam beberapa konfigurasi, semuanya berbagi platform 500W, encoder 17-bit, segel oli, IP65, 130×130mm:

HC-SFS52BG1H cocok untuk aplikasi yang membutuhkan ketiganya: penahanan rem, reduksi roda gigi presisi tinggi, dan output poros lurus dari gearhead.

FAQ

Q1: Rasio roda gigi apa yang tersedia untuk HC-SFS52BG1H?

Gearhead presisi tinggi G1H pada platform HC-SFS52 ditawarkan dalam berbagai rasio roda gigi — biasanya 1/5, 1/9, 1/12, 1/15, 1/20, dan 1/25. Setiap konfigurasi rasio adalah nomor suku cadang terpisah. Sebelum memesan unit pengganti, verifikasi rasio roda gigi dari pelat nama peralatan asli atau dokumentasi mesin. Memasang rasio yang salah mengubah kecepatan dan torsi output serta dapat menyebabkan kesalahan profil gerakan atau interferensi mekanis.

Q2: Amplifier servo mana yang kompatibel dengan HC-SFS52BG1H?

HC-SFS52BG1H kompatibel dengan MR-J2S-60A (antarmuka perintah analog/pulsa) dan MR-J2S-60B (antarmuka jaringan serial SSCNET). Keduanya adalah amplifier kelas 500W dalam keluarga MELSERVO J2S. Rem B membutuhkan pasokan daya 24V DC khusus yang terpisah — ini dihubungkan ke konektor rem motor secara independen dari pasokan daya amplifier servo.

Q3: Apa perbedaan antara opsi gearhead G1 dan G1H?

Baik G1 maupun G1H adalah penunjukan gearhead reduksi Mitsubishi untuk seri HC-SFS, tetapi berbeda dalam presisi. G1 adalah gearhead industri umum — cocok untuk aplikasi dengan persyaratan toleransi penentuan posisi sedang. G1H adalah varian presisi tinggi, dengan kontrol backlash yang lebih ketat yang mempertahankan akurasi penentuan posisi tingkat encoder motor hingga ke poros output. G1H adalah pilihan yang tepat kapan pun akurasi sudut poros output merupakan persyaratan fungsional, seperti indeks meja putar atau penggerak perlengkapan presisi.

Q4: Apakah HC-SFS52BG1H memerlukan baterai untuk penyimpanan posisi absolut?

Ya. Encoder absolut 17-bit menyimpan data posisi multi-putaran selama siklus mati daya hanya dengan baterai lithium Mitsubishi A6BAT yang terpasang di dudukan baterai amplifier servo. Tanpa baterai, data posisi hilang saat dimatikan dan siklus homing pengembalian referensi diperlukan saat startup berikutnya. Kondisi baterai harus diperiksa sebagai bagian dari pemeliharaan rutin — amplifier akan menghasilkan alarm ketika tegangan baterai turun di bawah ambang batas minimum.

Q5: Peringkat IP apa yang berlaku untuk bagian gearhead?

Bodi motor HC-SFS52BG1H memiliki peringkat IP65 — sepenuhnya kedap debu dan tahan terhadap semprotan air. Bagian gearhead, sesuai dengan spesifikasi gearhead Mitsubishi standar, memiliki peringkat IP44 — terlindungi dari partikel padat yang lebih besar dari 1mm dan percikan air dari arah mana pun. Untuk aplikasi di mana kontak langsung cairan pendingin pada rumah gearhead diantisipasi, pelindung tambahan atau deflektor cairan pendingin harus dimasukkan ke dalam desain mesin.
