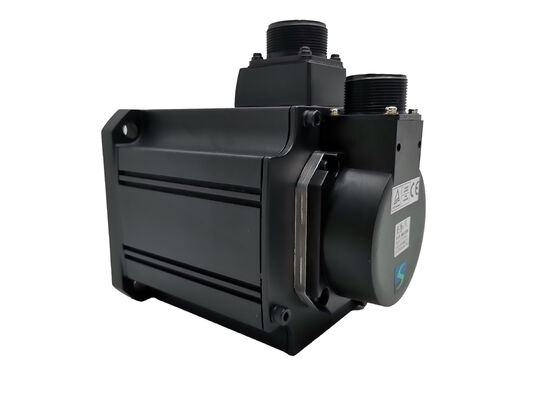

Motor Servo Mitsubishi HC-SFS52BG1 — 500W | Rem Brake Elektromagnetik | Gearbox Industri Umum G1 | Encoder Absolut 17-Bit | MELSERVO J2S

Ada kelas luas aplikasi servo industri yang berada di antara dua ekstrem — terlalu menuntut untuk motor polos, dan terlalu sensitif terhadap biaya atau toleran secara mekanis untuk membenarkan gearbox presisi tinggi. Penggerak konveyor, sumbu paletisasi, unit transfer material, pelat putar dengan toleransi indeks sedang, sekrup bola horizontal di bawah beban gesekan yang signifikan. Untuk ini, yang dibutuhkan adalah lugas: reduksi roda gigi untuk memperbanyak torsi, rem untuk menahan posisi saat diam, dan umpan balik encoder absolut untuk menghilangkan homing. Mitsubishi HC-SFS52BG1 mencakup ketiganya dalam satu rakitan pabrik — motor HC-SFS inersia sedang 500W, rem elektromagnetik yang diterapkan pegas, dan gearbox output flensa industri umum G1.

Spesifikasi

Gearbox Industri Umum G1 — Ukuran Tepat untuk Aplikasi

Lini produk gearbox HC-SFS Mitsubishi terbagi luas menjadi dua kategori: tipe industri umum G1/G2 dan tipe presisi tinggi G1H/G2H. Perbedaannya bukan tentang kualitas — ini tentang apa yang sebenarnya dibutuhkan aplikasi.

gearbox industri umum G1 dibangun untuk sebagian besar peralatan produksi yang digerakkan servo di mana penggandaan torsi dan pengurangan kecepatan adalah persyaratan utama, dan di mana toleransi posisi sudut diukur dalam sepersepuluh derajat daripada menit busur. Konveyor, lengan transfer material, penggerak palet, perlengkapan yang diaktifkan, mekanisme penjepit, stasiun transfer putar dalam jalur perakitan — semua ini beroperasi dengan baik dalam kemampuan penentuan posisi G1 sambil mendapat manfaat dari ketahanan mekanisnya dan ketersediaan luas di berbagai pilihan rasio roda gigi.

Memilih G1 daripada G1H ketika G1 sudah cukup untuk aplikasi adalah keputusan teknik yang tepat. Toleransi manufaktur yang lebih ketat dari gearbox presisi tinggi menambah biaya dan tidak dapat dipulihkan dalam aplikasi di mana gambar suku cadang atau toleransi proses tidak menuntutnya. HC-SFS52BG1 memberikan reduksi roda gigi dan rem yang dibutuhkan aplikasi tanpa premi presisi.

G1 adalah output flensa — tahap output gearbox menghadirkan permukaan pemasangan persegi untuk pemasangan baut langsung ke rangka mesin, rumah tahap putar, atau dudukan penggerak konveyor. Antarmuka flensa-permukaan ini menempatkan poros output secara tepat relatif terhadap struktur mesin tanpa memerlukan kaki pendukung sekunder atau perlengkapan penyelarasan.

Rasio roda gigi yang tersedia untuk gearbox G1 pada platform HC-SFS52B meliputi 1/5, 1/9, 1/12, 1/15, 1/20, dan 1/25. Konfirmasikan rasio dari dokumentasi peralatan asli sebelum memesan — rasio tertanam dalam konfigurasi rakitan tertentu dan harus sesuai dengan instalasi asli.

Penggandaan Torsi: Apa yang Sebenarnya Dihasilkan oleh Reduksi Roda Gigi

Torsi terukur motor HC-SFS52 sebesar 2,39 Nm adalah kemampuan dasarnya pada 2.000 rpm pada poros motor. Tambahkan gearbox G1 dan gambarnya berubah secara substansial.

Pada rasio 1/20, 2,39 Nm tersebut menjadi sekitar 47,8 Nm kontinu pada poros output gearbox — dari bodi motor 500W dalam flensa 130mm. Motor masih beroperasi pada titik desainnya; gearbox mengubah kecepatan menjadi gaya. Torsi puncak mengikuti penggandaan yang sama: maksimum 7,16 Nm motor menjadi sekitar 143 Nm puncak sesaat pada 1/20, memberikan otoritas akselerasi yang cukup untuk beban yang sesuai inersia selama gerakan penentuan posisi.

Rentang torsi ini mencakup pita luas beban industri nyata yang sebaliknya akan membutuhkan servo penggerak langsung yang lebih besar, lebih berat, dan lebih mahal. HC-SFS52BG1 menjaga kelas motor tetap ringkas dan hemat biaya sambil memperluas jangkauan kerja efektifnya ke wilayah yang tidak dapat dicapai oleh motor 500W polos.

Rem Elektromagnetik: Diterapkan Pegas, Dilepaskan Secara Elektrik

Penandaan B pada HC-SFS52BG1 berarti rem elektromagnetik yang diterapkan pegas, mati daya terintegrasi ke dalam bodi motor di antara rumah stator dan rakitan gearbox. Logika operasinya sederhana dan secara inheren aman:

Terapkan 24V DC ke koil rem → pegas terkompresi → poros berputar bebas → servo beroperasi secara normal.

Lepaskan tegangan karena alasan apa pun → pegas terpasang kembali → poros terkunci secara mekanis.

Sifat fail-safe dari desain ini adalah mengapa ini standar dalam aplikasi sumbu vertikal, sumbu miring, dan beban gravitasi. Poros menahan posisi secara default. Penahanan tidak memerlukan arus servo, tidak ada aktivitas pengontrol, tidak ada daya amplifier. Mesin yang kehilangan daya di tengah siklus — baik dari penghentian terencana, pemutus sirkuit yang trip, atau penghentian darurat — tetap di tempatnya berhenti.

Dengan gearbox G1 dalam sistem, torsi penahan rem pada output juga diperbanyak oleh rasio roda gigi, sama seperti torsi penggerak. Rem tidak hanya menahan poros motor; ia menahan output gearbox terhadap beban pantulan penuh yang bekerja padanya.

Catatan kelistrikan: koil rem memerlukan pasokan daya 24V DC terpisah yang dihubungkan langsung ke konektor rem motor — terpisah dari rel catu daya amplifier servo. Amplifier MR-J2S tidak memberi daya pada rem. Sirkuit ini harus dirancang ke dalam kabinet kelistrikan mesin dengan logika kontaktor yang sesuai untuk waktu pengikatan dan pelepasan rem yang terkontrol.

Encoder Absolut 17-Bit — Masalah Homing Terpecahkan

Setiap kali mesin dengan encoder inkremental menyala, ia tidak tahu di mana posisinya. Pengembalian referensi — urutan homing yang hati-hati dan terbatas kecepatannya yang menggerakkan setiap sumbu ke sakelar referensi — harus selesai sebelum produksi dapat dimulai. Pada mesin multi-sumbu, rutinitas tersebut dapat memakan waktu beberapa menit produksi per giliran, per penghentian pemeliharaan, per siklus daya.

encoder absolut 17-bit HC-SFS52BG1 sepenuhnya menghilangkan ini. Pada 131.072 posisi per putaran poros motor di seluruh rentang multi-putaran penuh, dengan data posisi dipertahankan melalui pemadaman daya oleh baterai cadangan A6BAT di amplifier servo, mesin mengetahui posisinya seketika daya diterapkan. Produksi dimulai segera.

Untuk mesin yang menggunakan motor ini pada sumbu yang diservis secara teratur — di mana rem dilepaskan secara manual selama pemeliharaan dan poros output dapat digerakkan — retensi posisi absolut sama berharganya saat kembali, mengkonfirmasi sumbu berada pada posisi yang diketahui sebelum gerakan otomatis pertama.

Pasangan Amplifier: MR-J2S-60A / MR-J2S-60B

MR-J2S-60A dan MR-J2S-60B adalah amplifier servo yang tepat untuk keluarga motor HC-SFS52 dalam platform MELSERVO J2S.

MR-J2S-60A menerima perintah pulsa (penerima diferensial hingga 500 kpps, atau open-collector hingga 200 kpps) dari PLC, kartu gerak, atau pengontrol CNC. Mode kontrol posisi, kecepatan, dan torsi semuanya tersedia. Antarmuka RS-232C/RS-422 mendukung perangkat lunak pengaturan MR Configurator di Windows untuk manajemen parameter, pemantauan waktu nyata, dan penyetelan otomatis.

MR-J2S-60B terhubung ke jaringan serial SSCNET Mitsubishi, berpasangan dengan pengontrol gerak dalam sistem sinkron multi-sumbu. SSCNET mendistribusikan perintah posisi ke semua sumbu yang terhubung pada bus komunikasi berkecepatan tinggi bersama, memungkinkan gearing elektronik, interpolasi, dan gerakan multi-sumbu terkoordinasi tanpa pengkabelan pulsa-kereta per sumbu dari pengontrol.

Rakitan motor, gearbox, dan rem identik terlepas dari amplifier mana yang digunakan. Pilihan amplifier ditentukan oleh jenis pengontrol host.

Aplikasi

Kombinasi fitur HC-SFS52BG1 — torsi yang diperbanyak roda gigi, rem fail-safe, umpan balik posisi absolut, dan perlindungan motor IP65 — cocok untuk serangkaian mesin yang terdefinisi dengan baik:

Transfer palet dan benda kerja otomatis — sumbu transfer yang digerakkan servo horizontal di mana massa beban memerlukan torsi yang diperbanyak roda gigi, dan di mana rem menahan beban yang ditransfer di setiap stasiun saat pekerjaan dilakukan. Encoder absolut berarti mesin berada pada posisi segera pada setiap startup.

Penggerak pelat putar dan indeks — melangkah melalui sejumlah stasiun tetap dalam peralatan perakitan atau pengujian. Gearbox industri umum G1 sangat cocok dengan toleransi indeks dalam kisaran sepersepuluh derajat yang khas untuk jarak antar stasiun perakitan.

Sumbu pengangkat dan penanganan material vertikal — rem yang diterapkan pegas mencegah jatuhnya beban pada setiap interupsi daya; torsi yang diperbanyak roda gigi menangani persyaratan gaya pengangkatan; rumah motor IP65 mentolerir lingkungan.

Mekanisme penjepit dan pengaktif perlengkapan — penjepit dan ragum yang digerakkan servo mendapat manfaat dari penggandaan torsi roda gigi untuk gaya penjepitan dan rem untuk menahan tanpa arus servo berkelanjutan saat terjepit.

Konveyor dan sumbu penggerak umpan pada peralatan pengemasan — penggerak servo presisi sedang di mana throughput siklus dan keandalan mekanis selama produksi jangka panjang menentukan nilai, dan di mana gearbox industri umum G1 memberikan penggandaan torsi yang hemat biaya tanpa premi spesifikasi gearbox presisi tinggi.

Referensi Konfigurasi HC-SFS52

Semua varian berbagi platform 500W, encoder 17-bit, segel oli, IP65, 130×130mm yang sama. HC-SFS52BG1 adalah pilihan yang tepat ketika rem elektromagnetik dan gearbox presisi industri umum keduanya diperlukan, tanpa spesifikasi G1H yang dikontrol backlash.

FAQ

Q1: Apa perbedaan antara HC-SFS52BG1 dan HC-SFS52BG1H?

Keduanya adalah motor HC-SFS52 yang dirakit pabrik dengan rem elektromagnetik dan gearbox. Perbedaannya adalah presisi gearbox: G1 adalah tipe industri umum yang cocok untuk aplikasi dengan persyaratan toleransi penentuan posisi standar; G1H adalah varian presisi tinggi dengan kontrol backlash yang lebih ketat untuk aplikasi di mana akurasi sudut poros output harus dijaga pada batas yang lebih halus, seperti pelat indeks presisi atau penggerak sudut perkakas. Jika toleransi penentuan posisi aplikasi tidak menuntut pengurangan backlash, G1 adalah pilihan yang tepat — dan lebih hemat biaya.

Q2: Amplifier mana yang berfungsi dengan HC-SFS52BG1, dan apakah amplifier memberi daya pada rem?

HC-SFS52BG1 kompatibel dengan MR-J2S-60A (antarmuka analog/pulsa-kereta) dan MR-J2S-60B (antarmuka jaringan SSCNET). Rem elektromagnetik memerlukan pasokan daya 24V DC terpisah yang dihubungkan ke konektor rem motor — amplifier servo tidak memasok daya koil rem. Sirkuit 24V ini dan logika kontrolnya harus dimasukkan secara terpisah ke dalam desain kelistrikan mesin.

Q3: Rasio roda gigi apa yang tersedia untuk HC-SFS52BG1?

Gearbox G1 untuk motor HC-SFS52B ditawarkan dalam rasio termasuk 1/5, 1/9, 1/12, 1/15, 1/20, dan 1/25. Setiap rasio adalah konfigurasi rakitan yang berbeda. Saat mengganti unit yang ada, selalu konfirmasikan rasio roda gigi dari dokumentasi mesin asli atau pelat nama gearbox — bukan hanya nomor suku cadang dasar. Memasang rasio yang salah akan menghasilkan kecepatan dan torsi output yang salah.

Q4: Apakah encoder 17-bit memerlukan baterai, dan apa yang terjadi tanpanya?

Ya. Encoder absolut mempertahankan data posisi multi-putaran selama pemadaman daya hanya ketika baterai lithium Mitsubishi A6BAT dipasang di dudukan baterai amplifier servo. Dengan baterai terpasang dan dalam kondisi servis, posisi dipertahankan tanpa batas melalui pemadaman. Tanpanya, data posisi hilang seketika daya dimatikan, dan sumbu harus menyelesaikan siklus homing pengembalian referensi sebelum produksi dapat dilanjutkan pada startup berikutnya.

Q5: Berapa peringkat IP bagian gearbox dibandingkan dengan bodi motor?

bodi motor adalah IP65 — sepenuhnya tertutup terhadap debu, tahan terhadap semprotan air dari arah mana pun. bagian gearbox adalah IP44 — terlindungi dari partikel padat berdiameter lebih dari 1mm dan percikan air, tetapi tidak dari semprotan air yang berkelanjutan atau aliran pendingin. Di lingkungan mesin perkakas di mana semprotan pendingin mencapai rumah gearbox, deflektor atau pelindung pelindung harus dimasukkan dalam desain instalasi.
