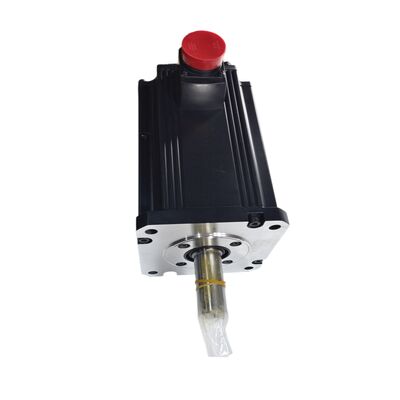

Mitsubishi HC-SFS301B AC Servo Motor 3 kW / 1.000 rpm 28.6 Nm rem elektromagnetik MELSERVO J2S Baru dalam kotak

Tidak semua aplikasi servo membutuhkan kecepatan tinggi. ada seluruh kategori poros mesin alat, meja putar, dan sendi robot industri di mana yang terpenting di atas segalanya adalahtorsi pada kecepatan rendah- kemampuan untuk menahan dan menggerakkan beban besar dengan presisi, dan untuk mengunci poros dengan aman ketika mesin dimatikan.Mitsubishi HC-SFS301BDibangun untuk kebutuhan yang tepat: 3 kW motor inersia menengah28.6 Nm torsi nominal pada 1000 rpm, dilengkapi denganrem elektromagnetik yang dipasang di pabrikdan Mitsubishi's 17-bit absolute encoder, baru dalam kemasan asli tertutup, tersedia untuk pengiriman cepat.

Spesifikasi Teknis

1,000 rpm, 28,6 Nm ¢ Kinerja Optimalisasi Torsi

HC-SFS301B menempati ceruk kinerja yang spesifik dan terdefinisi dengan baik.000 rpm varian (HC-SFS353) keduanya prioritas kecepatan yang lebih tinggi pada torsi yang lebih rendah.HC-SFS301bekerja di ujung yang berlawanan dari trade-off: dinilai pada1,000 rpmdengan28.6 Nm torsi terus menerus, ia memberikan lebih dari dua kali torsi nominal dari varian 2.000 rpm pada kekuatan yang setara.

Apa artinya ini dalam prakteknya? pada 1000 rpm dengan 28,6 Nm, motor ini bekerja pada titik terkuatnya terus menerus, menghasilkan 3 kW kekuatan mekanik yang berguna melalui berkelanjutan, kekuatan tinggi,Gerakan kecepatan rendah. Torsi puncak dari85.8 Nm(tiga kali bernomor) memberikan kekuatan akselerasi sementara untuk mengemudi beban berat melalui transisi gerakan tajam tanpa melebihi batas termal dalam operasi stabil.

Ini torsi-kecepatan profil peta langsung pada persyaratan besar rotary table drive, berat perlengkapan 4 dan 5 sumbu gerakan, sendi bahu robot,dan setiap sumbu di mana massa beban atau gesekan membuat torsi kecepatan rendah menjadi kendala desain dominan.

Brek Elektromagnetik B Yang Mengubah Semuanya

PeraturanBPengikat elektromagnetik yang terintegrasi ke dalam motor ini menjelaskan mengapa hal ini penting:

Remnyatipe mati daya∆ spring mengunci poros saat tegangan kumparan rem tidak ada, dan melepaskan saat 24V DC diterapkan. Ini adalah konfigurasi yang aman.atau penutupan mesin secara sengaja: dalam semua kasus, poros mengunci segera tanpa perintah dari sistem kontrol.

Untuk motor dengan torsi terus menerus 28,6 Nm dan mampu puncak 85,8 Nm ‡ menggerakkan meja putar, kepala miring,atau lengan robot yang berada di bawah beban gravitasi yang signifikanDengan HC-SFS301B, poros tetap persis di tempatnya ketika daya dihapus.

Rem elektromagnetik adalah perangkat penahan mekanis, bukan elemen penahan dinamis.Pedoman Mitsubishi adalah untuk menjaga sumbu vertikal tidak seimbang torsi beban dalam 70% dari torsi nominal motor untuk tahan rem yang handal melalui suhu dan keausan.

Penyegelan minyak dan IP65

Poros drive-end dari HC-SFS301B melewati pabrik-dipasangsegel minyak, menutup jalur kontaminasi utama ke dalam rongga bantalan dan encoder. pada mesin alat dan peralatan produksi di mana cairan pemotong, kabut pendingin,dan partikel logam ada di lingkungan, segel minyak adalah apa yang mencegah kontaminan dari degradasi bantalan dan encoder selama ribuan jam operasi.

PeraturanRumah motor IP65memberikan pengecualian debu lengkap dan ketahanan terhadap jet air dari segala arah. The combination of oil seal and IP65 enclosure makes this motor suitable for direct installation on machine tools without additional protective enclosure — the standard requirement for a 3 kW servo motor in a CNC environment.

17-Bit Absolute Encoder ₹ 131.072 ppr, Tidak ada Homing saat memulai

Enkoder memberikan 131.072 jumlah posisi per putaran poros motor melalui koneksi serial kecepatan tinggi Mitsubishi ke servo amplifier.Ia mempertahankan pengetahuan posisi penuh melalui siklus daya dengan baterai A6BAT yang dipasang di amplifier, multi-turn counter terus menerus melalui mesin mati.

Untuk meja putar berat atau drive sumbu ke-4 di mana urutan pengembalian referensi membutuhkan waktu yang berarti pada setiap startup, menghilangkan rutinitas itu adalah keuntungan produksi yang konkret.Setiap siklus daya, setiap pergantian shift, setiap pemberhentian pemeliharaan yang dijadwalkan mesin siap segera tanpa menunggu poros untuk rumah.bahwa efisiensi operasional menghasilkan waktu produksi yang signifikan yang dipulihkan.

Servo Amplifier yang Kompatibel

HC-SFS301B dipasang denganMR-J2S-350A(analog/pulse-train command) atauMR-J2S-350B(SSCNET digital network command) servo amplifier, keduanya diberi rating 3,5 kW di platform MELSERVO J2S dan dikonfirmasi kompatibel dengan keluarga motor HC-SFS301.

Brek elektromagnetik membutuhkanSumber daya 24V DCkabel ke konektor rem sesuai dengan spesifikasi instalasi Mitsubishi.Servo amplifier tidak memasok daya rem secara langsung. Sumber 24V khusus harus disertakan dalam desain listrik mesin.

Lingkungan Aplikasi

HC-SFS301B torsi-ke depan profil 1.000 rpm dikombinasikan dengan rem elektromagnetik membuatnya spesifikasi pilihan pertama untuk satu set aplikasi yang didefinisikan dengan baik:

Meja putar poros 4 dan 5 format besarpada pusat pemesinan CNC ∙ torsi nominal 28,6 Nm pada 1.000 putaran per menit memberikan kekuatan pendorong untuk perlengkapan kerja berat, rem menahan mereka dengan aman selama segmen non-pemotongan,dan encoder mutlak menghilangkan homing pada setiap startup

Slide silang pusat pemutar CNC dan poros pengeboran lubang dalamAplikasi di mana feedrate sedang tetapi kekuatan pemotongan membutuhkan torsi tinggi berkelanjutan di seluruh pemotongan

Sendi bahu robot industri∆ sumbu utama pada robot industri beban utilitas menengah di mana kombinasi output 3 kW, torsi tinggi dan rem penahan mekanis adalah spesifikasi gabungan standar

Mesin penggerak posisi pengelasan dan pemotong otomatis√ poros putaran bagian atas dan bagian belakang pada positioner yang memegang pengelasan besar membutuhkan persis kepadatan torsi dan fungsi menahan rem yang disediakan oleh motor ini

Penanganan bahan berat otomatisPembagian pallet, miring perlengkapan, dan mekanisme indeksasi tong di sel produksi otomatis di mana massa beban membuat torsi tinggi, kontrol servo kecepatan rendah satu-satunya pendekatan yang layak

HC-SFS301 Varian Ringkasan

Motor dasar HC-SFS301 tersedia dalam beberapa konfigurasi mekanis, semuanya berbagi output 3 kW yang sama, encoder absolut 17-bit, segel minyak, perumahan IP65 dan flange 176 × 176 mm:

• HC-SFS301️ poros lurus, tidak ada rem
• HC-SFS301B️ poros lurus, dengan rem elektromagnetik (daftar ini)
• HC-SFS301BK️ poros dengan tombol, dengan rem elektromagnetik

HC-SFS301B benar untuk instalasi menggunakan kopling penjepit pada poros polos di mana rem diperlukan.HC-SFS301BK menyediakan fungsi rem yang sama dengan antarmuka poros tombol.

FAQ

T1: Servo amplifier mana yang kompatibel dengan HC-SFS301B?

HC-SFS301B dipasang denganMR-J2S-350A(untuk perintah analog atau pulse-train dari PLC atau CNC eksternal) atauMR-J2S-350B(untuk sistem jaringan multi-sumbu SSCNET dengan pengontrol gerak Mitsubishi).Brek elektromagnetik membutuhkan pasokan DC 24V terpisah..

T2: Sumber daya apa yang dibutuhkan rem elektromagnetik, dan bagaimana kabelnya?

Koil rem membutuhkan khususSumber daya 24V DCdihubungkan ke konektor kabel rem motor. rem dilepaskan (shaft bebas) ketika 24V DC diterapkan, dan mengunci (shaft ditahan) ketika tegangan dihapus.Pasokan 24V harus disertakan dalam desain kabinet listrik mesin secara independen dari pasokan servo amplifierUkuran kawat, jenis konektor, dan persyaratan interlock logika ditentukan dalam manual instruksi servo motor Mitsubishi untuk seri HC-SFS.

T3: Apa perbedaan antara model HC-SFS301 dan HC-SFS302 atau HC-SFS303?

Ketiga model ini mewakili konfigurasi kecepatan nominal yang berbeda dari keluarga HC-SFS 3kW.HC-SFS301adalah varian bernomor 1.000 rpm dengan output torsi tertinggi (28,6 Nm). varian bernomor lebih tinggi beroperasi pada 2.000 rpm atau 3.000 rpm dengan torsi bernomor semakin rendah.Pilih 301 ketika torsi terus-menerus tinggi pada kecepatan output rendah hingga sedang adalah persyaratan utama; pilih varian kecepatan lebih tinggi ketika aplikasi menuntut gerakan poros yang lebih cepat pada beban torsi yang lebih rendah.

T4: Apakah HC-SFS301B mendukung retensi posisi absolut melalui siklus mati daya?

Ya. encoder 17-bit adalah tipe absolut. denganBaterai cadangan Mitsubishi A6BATdipasang di servo amplifier, data posisi multi-putaran dipertahankan ketika mesin dimatikan.semua posisi sumbu tersedia segera tanpa urutan pengembalian referensiUntuk mesin dengan beban perlengkapan berat di mana homing akan membutuhkan manajemen manual yang cermat dari gerakan rem dan poros, ini nol-homing startup adalah keuntungan operasional yang berarti.

T5: Apakah HC-SFS301B masih diproduksi, dan apa yang setara dengan generasi saat ini?

Seri HC-SFS milik generasi Mitsubishi MELSERVO J2S, yang telah digantikan oleh produk seri J4 dan J5.Unit HC-SFS301B baru dalam kotak tetap tersedia untuk pemeliharaan mesin dan instalasi platform J2S yang ada. Mitsubishi arus-generasi setara dalam kelas 3 kW / 1.000 rpm dengan rem adalahHG-SR301B(Seri MELSERVO J4) ‡ menawarkan encoder 22 bit dan IP67 rumah, tetapi membutuhkan amplifier J4 dan antarmuka kabel yang berbeda.HC-SFS301B adalah pengganti yang kompatibel langsung.
