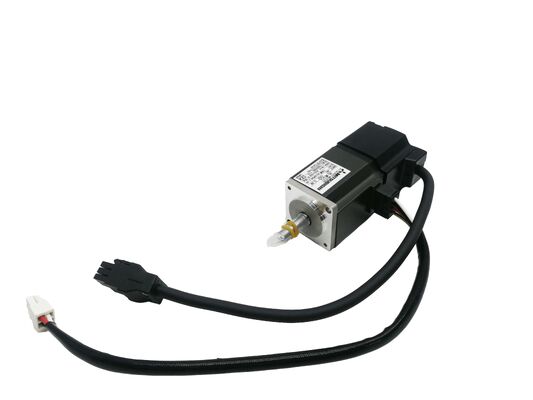

Mitsubishi HC-MFS73-S23 AC Servo Motor 750W Ultra-Low Inertia MELSERVO J2S

Ketika sumbu servo perlu menjalankan ribuan siklus penentuan posisi per jam tanpa kehilangan akurasi, stabilitas termal, atau respon dinamis,Seleksi motorik berkisar pada satu karakteristik di atas yang lainInersia rotor.Mitsubishi HC-MFS73-S23is the 750W member of the HC-MFS ultra-low inertia family — a special shaft variant of the HC-MFS73 that has established itself as a proven fit in SMT pick-and-place machines (including the Panasonic CM202) and high-speed automation equipment where the motor must keep pace with demanding cycle timesBaru dalam kotak, di stok, siap untuk pengiriman cepat

Spesifikasi Teknis

Poros Khusus -S23 Apa Maknanya untuk Mesin

Penggantinya- S23pada motor ini menunjukkan akonfigurasi poros khususdiproduksi dengan profil dimensi tertentu yang berbeda dari varian poros lurus standar (HC-MFS73) atau poros berkunci (HC-MFS73K).Motor poros khusus diproduksi oleh Mitsubishi untuk memenuhi persyaratan antarmuka poros yang tepat dari produsen peralatan OEM dalam hal ini, yang paling menonjol adalahPenggerak sumbu X pada mesin pick-and-place Panasonic CM202 SMT, di mana poros harus mengikat antarmuka kopling atau drive tertentu dalam kumpulan kepala posisi mesin.

Ini penting secara praktis: jika Anda mencari pengganti untuk HC-MFS73-S23 yang gagal yang sudah dipasang di CM202 atau peralatan serupa, poros -S23 adalah spesifikasi yang benar.HC-MFS73 standar dengan poros lurus tidak akan cocok dengan antarmuka kopling yang sama dan tidak dapat berfungsi sebagai pengganti langsung tanpa modifikasi mekanis.

750W pada 3.000 rpm Performance Profile

HC-MFS73 berada di bagian atas rentang inersia ultra-rendah HC-MFS, memberikan2.4 Nm torsi nominal pada 3.000 rpmuntuk output terus-menerus 750W.7.2 Nm3 kali bernomor memberikan akselerasi headroom untuk menjalankan tajam, profil gerakan cepat berulang kali tanpa motor memasuki rejimen pembatasan termal.

Pada kecepatan maksimum 4.500 rpm, motor menawarkan rentang kecepatan yang dapat digunakan jauh di atas nilai yang mengakomodasi fase overspeed dalam profil gerak trapezoidal dan S-curve.Untuk SMT dan otomatisasi perakitan di mana profil gerak melibatkan akselerasi cepat ke kecepatan puncak, segmen kecepatan konstan pendek, dan decelerasi yang sama cepat untuk berhenti berulang ratusan kali per menit kombinasi inersia ultra rendah dan 4.500 rpm langit-langit secara langsung memungkinkan.

Flange 80 × 80 mm adalah yang terbesar dalam keluarga HC-MFS, mencerminkan posisi motor sebagai anggota kekuatan tertinggi dari seri inersia ultra rendah ini.

Mengapa Inersia Ultra Rendah Mengubah Aplikasi Siklus Tinggi

Inersia adalah ketahanan motor terhadap perubahan kecepatan rotasi.Sebuah motor dengan inersia rotor rendah mempercepat dan memperlambat lebih cepat untuk torsi yang diterapkan yang sama yang diterjemahkan ke dalam waktu siklus yang lebih pendek, lebih sedikit energi per siklus, dan lebih sedikit tekanan termal pada motor selama operasi frekuensi tinggi terus menerus.

Dalam mesin pick-and-place atau sumbu otomatisasi perakitan yang melakukan ratusan gerakan per menit,Perbedaan antara motor inersia menengah standar dan motor inersia ultra rendah seperti HC-MFS73-S23 dapat menentukan apakah mesin memenuhi spesifikasi throughputnya. loop kontrol servo amplifier juga menguntungkan: inersia yang lebih rendah berarti bandwidth yang lebih tinggi dicapai,yang berarti penolakan gangguan yang lebih baik dan kontrol posisi yang lebih ketat pada kecepatan yang dibutuhkan aplikasi ini.

17-Bit Absolute Encoder Tidak ada Homing, 131,072 ppr Resolusi

Encoder built-in memberikan131,072 posisi per putaran porosMelalui koneksi serial Mitsubishi dengan kecepatan tinggi ke amplifier servo.Ia mempertahankan pengetahuan posisi poros melalui gangguan daya dengan baterai cadangan yang dipasang di servo amplifierSetiap startup dilanjutkan dengan kesadaran posisi penuh, tidak ada pengembalian referensi diperlukan.

Untuk peralatan SMT dan perakitan yang berputar secara teratur atau membutuhkan kesiapan poros segera setelah pemberhentian darurat,Menghilangkan urutan homing adalah keuntungan operasional praktis yang mengurangi downtime dan siklus overhead.

Servo Amplifier yang Kompatibel

HC-MFS73-S23 dipasang denganMR-J2S-70A(analog/pulse-train command) atauMR-J2S-70B(SSCNET digital network command) servo amplifier, keduanya diberi rating 750W dalam platform MELSERVO J2S. Untuk desain mesin multi-sumbu menggunakan motion controller Mitsubishi,MR-J2S-70B memungkinkan operasi multi-sumbu yang disinkronkan melalui SSCNETUntuk kontrol sumbu mandiri atau PLC-diperintahkan, MR-J2S-70A menangani pulse-train dan analog kecepatan / torsi perintah.

Lingkungan Aplikasi

Profil poros spesifik dan karakteristik kinerja HC-MFS73-S23 menempatkan ia dalam kategori aplikasi yang didefinisikan dengan baik:

Mesin SMT Pick and Place️ Penggerak sumbu X pada Panasonic CM202 dan peralatan penempatan SMT terkait di mana poros -S23 adalah antarmuka yang ditentukan pabrik,serta kepala penempatan kecepatan tinggi lainnya yang membutuhkan kinerja inersia ultra rendah 750W

Pengumpulan komponen elektronik Penggerak poros siklus tinggi pada peralatan penyisipan IC, mesin perakitan konektor, dan sistem penanganan PCB di mana permintaan throughput menempatkan persyaratan rasio siklus tinggi pada poros servo

Sistem Gantry Berkecepatan Tinggi¢ Poros poros X/Y pada peralatan pemasangan dan inspeksi yang dipandu dengan penglihatan di mana gerakan cepat dari titik ke titik dengan pengaturan yang akurat adalah persyaratan kinerja utama

Robot dan Peralatan Penanganan¢ sendi bahu dan pergelangan tangan pada robot kecil hingga menengah dan lengan SCARA di mana inersia rendah meningkatkan respon dinamis di seluruh rentang kerja

Peralatan kemasan dan pelabelan penggerak registrasi, poros dosing, dan penempatan aplikator label di mana kecepatan siklus yang tinggi dan penempatan yang dapat diulang yang dapat diandalkan harus hidup berdampingan dengan dimensi motor yang kompak

Gambaran Umum Varian HC-MFS73

Motor dasar HC-MFS73 mencakup beberapa konfigurasi mekanis untuk persyaratan instalasi yang berbeda:

• HC-MFS73️ poros lurus standar, tidak ada rem
• HC-MFS73B️ poros lurus dengan rem elektromagnetik
• HC-MFS73K️ poros yang terkunci
• HC-MFS73BK️ poros kunci dengan rem elektromagnetik
• HC-MFS73-S23️ poros khusus untuk peralatan OEM (daftar ini)

Semua varian memiliki output 750W yang sama, encoder absolut 17-bit, IP55 housing, dan 80 × 80 mm flange.-S23 adalah spesifikasi yang benar ketika mengganti motor dalam peralatan yang awalnya membawa nomor bagian yang tepat ini.

FAQ

T1: Peralatan apa yang biasanya menggunakan HC-MFS73-S23?

HC-MFS73-S23 paling dikenal sebagaiServo motor sumbu X pada mesin pick-and-place Panasonic CM202 SMT. poros khusus -S23 cocok dengan antarmuka kopling khusus yang digunakan dalam ini dan peralatan penempatan terkait.Hal ini juga muncul dalam perakitan kecepatan tinggi lainnya dan sistem otomatisasi di mana Mitsubishi memasok varian poros khusus untuk integrasi OEM.

T2: Dapatkah saya mengganti HC-MFS73-S23 dengan motor poros lurus HC-MFS73 standar?

Tidak secara langsung.-S23 profil poros khususberbeda dimensi dari poros lurus standar. HC-MFS73 standar tidak akan menggunakan antarmuka kopling yang sama dalam peralatan yang dirancang untuk varian -S23 tanpa modifikasi mekanis.Jika Anda mengganti HC-MFS73-S23 yang gagal, penggantian yang benar adalah HC-MFS73-S23 lain, bukan versi poros standar.

T3: Servo amplifier mana yang kompatibel dengan HC-MFS73-S23?

Amplifier yang benar adalahMR-J2S-70A(perintah analog atau pulse-train dari PLC atau pengontrol eksternal) danMR-J2S-70B(SSCNET jaringan serat optik untuk sistem gerak multi-sumbu Mitsubishi).Varian poros -S23 tidak memiliki efek pada kompatibilitas amplifier .

T4: Apakah HC-MFS73-S23 mendukung retensi posisi absolut setelah mati?

Ya. encoder 17-bit adalah tipe absolut. denganBaterai Mitsubishi A6BATdiinstal di servo amplifier, data posisi multi-putaran dipertahankan ketika mesin daya dihapus.semua posisi poros tersedia segera tidak diperlukan siklus homing atau kembali referensiIni adalah fitur standar dari keluarga HC-MFS J2S terlepas dari varian poros.

T5: Apakah HC-MFS73-S23 masih diproduksi, dan apa yang setara dengan generasi saat ini?

Seri HC-MFS milik generasi Mitsubishi MELSERVO J2S, yang telah digantikan oleh produk seri J4 dan J5.Unit baru dalam kotak HC-MFS73-S23 tersedia melalui saluran otomatisasi industri untuk tujuan pemeliharaan dan suku cadangUntuk peralatan asli yang menentukan nomor bagian ini, tetap spesifikasi penggantian yang benar.Mitsubishi generasi saat ini setara untuk desain mesin baru akan dari seri HG-MR atau HG-KR (J4), tapi yang membutuhkan penguat yang berbeda dan antarmuka mekanis.
