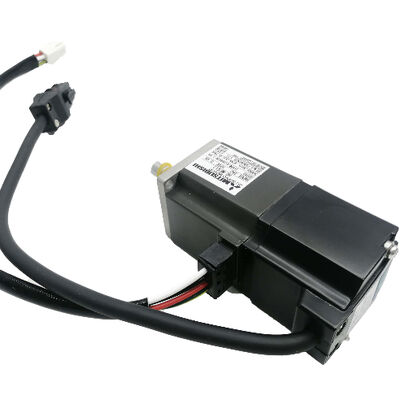

Mitsubishi HC-MFS23G1-UE Servo Gearmotor 200W Inersia Ultra-Rendah dengan Reduksi Gearhead, EN/UL Compliant, Baru di Kotak Pabrik Disegel

Ketika aplikasi membutuhkan posisi yang tepat pada kecepatan rendah, torsi yang dikontrol pada kecepatan output yang berkurang, atau pencocokan inersia yang lebih baik antara motor kompak dan mekanisme beban yang lebih berat,Menyambungkan gearhead pengurangan ke motor drive adalah respon teknik standar.Mitsubishi HC-MFS23G1-UEmemberikan persis ini: 200W inerti ultra-rendah MELSERVO J2S servo motor dengan terintegrasiG1 kepala gear pengurangan industri umum, disertifikasi untuk keduaEN Standar Eropa dan UL/C-UL Standar Amerika Utara, dan dipasok baru dalam kemasan asli yang disegel pabrik.

Dua Komponen, Satu Unit Terintegrasi Pabrik

HC-MFS23G1-UE bukan motor ditambah gearbox yang dipasang secara terpisah.Ini adalah mesin transmisi terintegrasi , diverifikasi sebagai satuan yang cocok dan sejajar, dan dikirim lengkap.

PeraturanHC-MFS23motor dasar adalah anggota 200W keluarga inersia ultra-rendah HC-MFS Mitsubishi motor frame 60 × 60 mm dengan torsi terus-menerus 0,64 Nm dan 3.000 rpm,dibangun di sekitar encoder optik absolut 17-bit yang memberikan 131,072 posisi per putaran.Kepala gigi G1adalah klasifikasi peralatan pengurangan industri umum Mitsubishi, yang dirancang untuk mesin perakitan, peralatan penanganan, dan aplikasi otomatisasi industri di mana rasio pengurangan sedang,instalasi kompak, dan tugas terus-menerus yang dapat diandalkan adalah persyaratan utama.

Spesifikasi Teknis

Peran Gir Pengurangan G1

Dalam Mitsubishi HC-MFS servo gear motor lineup,G1 akhiranmenunjuk gear reduksi industri umum Ini mengisi kesenjangan kinerja antara gearhead spiral bevel G5 dan G7 yang lebih presisi (dan lebih mahal) dan motor telanjang yang terhubung ke kereta gigi yang disediakan pelanggan.

Kepala gigi mengalikan torsi keluaran motor proporsional dengan rasio pengurangan, sambil mengurangi kecepatan keluaran dengan faktor yang sama. even a moderate reduction ratio produces a substantially higher torque at the gearhead output shaft — enough to drive loads that would be mechanically impractical to couple directly to the bare motor shaft.

Sama pentingnya adalah efek padapencocokan inersia beban. Kepala gigi G1 mengurangi inersia yang dipantulkan beban kembali ke motor dengan kuadrat rasio gigi. This allows the HC-MFS23's ultra-low inertia motor design to drive loads with significantly higher inertia than the motor alone could handle within its recommended inertia ratio — precisely the problem the G1 gearhead is engineered to solve.

17-Bit Absolute Encoder

Sensor posisi di HC-MFS23G1-UE berasal dariEnkoder absolut 17-bityang standar di seluruh seri HC-MFS 131.072 posisi diskrit per putaran poros motor, yang ditransmisikan melalui FANUC-kompatibel kecepatan tinggi serial link ke servo amplifier.

Enkoder membaca posisi poros motor, bukan poros output gearhead.mengubah data posisi motor menjadi posisi poros output yang akurat di seluruh rentang operasi. Menjadi mutlak, encoder mempertahankan data posisi melalui siklus daya dengan cadangan baterai di amplifier menghilangkan rutinitas homing pada setiap startup mesin.

EN dan UL/C-UL Standar Kepatuhan UE Penunjukan

Peraturan-UEakhiran adalah sebutan pabrik Mitsubishi yang mengkonfirmasi bahwa unit ini telah diproduksi dan diverifikasi sesuai dengan kedua:

Standar EN(Norma Eropa)  kerangka kerja kesesuaian yang diperlukan untuk peralatan yang memiliki tanda CE yang dijual dan digunakan di Uni Eropa dan Wilayah Ekonomi Eropa.konstruksi motor, dan kompatibilitas elektromagnetik sebagaimana yang diminta oleh direktif UE yang berlaku.

Standar UL/C-ULSertifikasi Laboratorium Underwriters yang mencakup persyaratan pasar AS (UL) dan Kanada (c-UL).Ini adalah sertifikasi keamanan yang diakui untuk peralatan listrik di instalasi industri dan komersial Amerika Utara.

Menurut dokumentasi Mitsubishi, pengendalian, kinerja, dan spesifikasi listrik dari model UE-compliant identik dengan model standar.Penunjukan UE mencerminkan keterlacak produksi yang ditambahkanUntuk pembuat mesin yang memasok peralatan ke beberapa pasar geografis,atau yang harus menunjukkan kepatuhan peraturan kepada pelanggan akhir, yang menentukan varian -UE menyediakan jejak dokumentasi yang dibutuhkan proses sertifikasi.

Servo Amplifier yang Kompatibel

HC-MFS23G1-UE berpasangan denganMR-J2S-20A(interface perintah analog/pulse-train) atauMR-J2S-20B(SSCNET jaringan antarmuka) servo amplifier, keduanya dinilai pada 200W dalam platform MELSERVO J2S.

Untuk konfigurasi parameter amplifier, rasio gigi harus dimasukkan sehingga sistem servo memetakan dengan benar jumlah encoder motor ke posisi poros output.Penguat MR-J2S Mitsubishi menyediakan pengaturan parameter khusus untuk rasio gigi elektronik, membuat pengaturan ini mudah selama pengoperasian.

Di Mana Mesin Ini Akan Bekerja

Kombinasi HC-MFS23G1-UE ?? bingkai kompak, inersia motor ultra-rendah, pengurangan terintegrasi, kepatuhan standar bersertifikat ?? cocok dengan serangkaian aplikasi otomatisasi yang spesifik dan terdefinisi dengan baik:

Mesin perakitan- stasiun indeksasi berputar, mekanisme pemindahan bagian, dan sel perakitan multi-sumbu di mana kepala gigi G1 menyediakan torsi output yang diperlukan untuk menggerakkan perlengkapan dan alat yang terisi pada kontrol,kecepatan berulang

Peralatan kemasan dan pelabelan- sumbu penyesuaian format, drive registrasi, dan mekanisme pengkodean tanggal di mana posisi yang tepat pada kecepatan sedang lebih penting daripada kecepatan mentah

Otomatisasi pick-and-place∆ sumbu transportasi linier dan putar di mana kepala gigi mengurangi inersia beban efektif, meningkatkan respon dinamis sistem di poros motor

Perangkat medis dan otomatisasi laboratoriumSistem yang ditujukan untuk pasar Eropa atau Amerika Utara di mana kepatuhan EN dan UL/C-UL adalah persyaratan pengadaan, bukan pilihan

Penanganan semikonduktor dan elektronik Transportasi wafer, penempatan komponen, dan poros posisi stasiun inspeksi di mana inersia rendah, akurasi posisi, dan dokumentasi standar semuanya muncul pada lembar spesifikasi

Poros vertikal dengan penurunan terkontrol- gear pengurangan memberikan torsi pegangan yang melekat saat diam (melawan beban gravitasi) proporsional dengan rasio gigi, mengurangi ketergantungan pada arus pegangan motor saja

HC-MFS23 Gearmotor Suffix Ringkasan

Motor dasar HC-MFS23 tersedia dengan beberapa konfigurasi kepala gigi dan akhiran. Penunjukan G1 dan G2 mewakili rasio pengurangan yang berbeda dalam kategori kepala gigi industri umum;G5 dan G7 adalah konfigurasi presisi yang lebih tinggi untuk persyaratan akurasi sudut yang lebih menuntut. Sufiks UE berlaku di semua varian di mana sertifikasi sesuai dengan standar diperlukan.

FAQ

T1: Servo amplifier mana yang kompatibel dengan HC-MFS23G1-UE?

Amplifier yang benar adalahMR-J2S-20A(untuk perintah kecepatan/torsi analog atau perintah posisi pulsa dari pengontrol eksternal) atauMR-J2S-20B(untuk sistem jaringan serial SSCNET dengan pengontrol gerak Mitsubishi).Rasio gigi harus diprogram ke dalam amplifier elektronik gigi parameter selama peluncuran awal.

T2: Apa yang diberikan oleh kepala gigi G1 yang tidak disediakan oleh motor HC-MFS23 yang telanjang?

Kepala gigi G1 mengalikan torsi keluaran motor secara proporsional dengan rasio gigi sambil mengurangi kecepatan poros output dengan faktor yang sama.Hal ini juga mengurangi inersia yang dipantulkan beban kembali ke motor dengan kuadrat rasio, memungkinkan motor inersia ultra rendah untuk menggerakkan beban dengan inersia yang jauh lebih tinggi daripada yang akan jatuh dalam rasio inersia yang dapat diterima oleh motor.Untuk aplikasi yang membutuhkan kecepatan output rendah, torsi keluaran tinggi, atau pencocokan inersia yang lebih baik, kepala gigi G1 menyediakan ketiga dalam satu unit kompak yang dirakit di pabrik.

T3: Apa perbedaan antara kepala gigi G1, G5 dan G7 pada seri HC-MFS?

G1adalah gear reduksi industri umum Mitsubishi ‡ jenis gear dorong, cocok untuk otomatisasi dan aplikasi penanganan yang khas di mana akurasi posisi sedang di poros output dapat diterima.G5 dan G7adalah roda gigi pengurangan presisi (tipe spiral bevel) dengan toleransi backlash yang lebih ketat, yang dimaksudkan untuk aplikasi yang membutuhkan akurasi posisi sudut yang jauh lebih tinggi pada output kepala gigi,seperti meja putar presisi dan peralatan pengukuranG1 adalah pilihan yang tepat untuk sebagian besar aplikasi perakitan dan penanganan; G5 / G7 ditentukan ketika persyaratan ketepatan mesin menuntut hal itu.

T4: Apa arti akhiran -UE dan apakah diperlukan untuk aplikasi saya?

-UEmenunjukkan bahwa motor telah diproduksi sesuai dengan keduaEN Standar Eropa(diperlukan untuk peralatan dengan tanda CE di Eropa) danStandar UL/C-UL(diperlukan untuk instalasi pasar Amerika Utara) Kinerja listrik dan mekanik motor identik dengan versi non-UE; perbedaannya adalah dokumentasi kepatuhan peraturan.Jika mesin Anda akan diberi tanda CE untuk pasar Eropa, atau harus memenuhi persyaratan UL untuk pelanggan Amerika Utara, varian -UE adalah spesifikasi yang benar.

Q5: Apakah encoder 17 bit membaca posisi pada poros motor atau pada poros output gearhead?

Encoder membacaporos motorServo amplifier menggunakan rasio gigi elektronik yang diprogram untuk mengkonversi jumlah posisi motor ke posisi poros output yang sesuai.072 ppr resolusi encoder dengan benar mewakili sudut poros output dalam loop umpan balik posisiSistem servo menangani translasi secara transparan dari perspektif pengontrol mesin, perintah posisi dan umpan balik selalu dinyatakan dalam hal poros output,terlepas dari rasio gigi yang digunakan.
