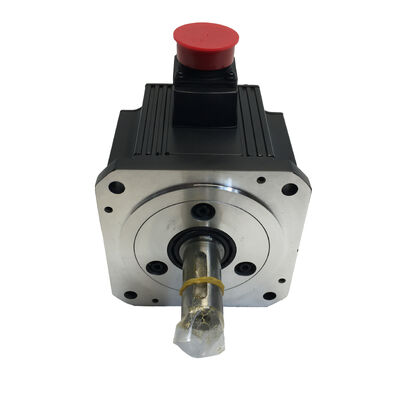

Mitsubishi HC-SFS103K AC Servo Motor ¥ 1,0 kW, 3.000 rpm, Poros Kunci

Kondisi:Brand New · Original Packaging · Pabrik Disegel

Nomor Bagian:HC-SFS103K

Seri:HC-SFS. Amplifier yang kompatibel: MR-J2S / MR-J3 / MR-J4

Gambaran umum

Satu kilowatt. 3.000 rpm. poros tombol ′′ karena gesekan saja tidak selalu cukup.

Mitsubishi HC-SFS103K adalah 1.0 kW AC servo motor yang berjalan pada kecepatan nominal 3.000 rpm, menghasilkan 3,18 N·m torsi terus menerus dengan puncak 9,55 N·m.Ini adalah varian kecepatan tinggi di HC-SFS 1.0 kW rentang dipilih ketika aplikasi menuntut respons poros cepat dan waktu siklus pendek daripada torsi maksimum pada kecepatan rendah.

Poros dengan kunci adalah fitur yang menentukan dari varian ini.Versi K menambahkan keyway mesin sebuah kunci mekanis positif yang menjaga komponen yang digerakkan tetap tetap pada poros di bawah pembalikan beban, torsi berkelanjutan, dan jenis beban kejut yang secara bertahap membuat kopling lubang rata longgar dari waktu ke waktu.

Setiap unit dikirim baru, disegel dalam karton pabrik Mitsubishi aslinya, tidak dipasang, tidak bertenaga, tidak ada perbaikan, tidak ada penggunaan lapangan sebelumnya, tidak ada pengecualian.

Spesifikasi Utama

Mengapa Poros Kunci Mengubah Spesifikasi

Ini detail kecil dengan konsekuensi yang berarti pada tingkat mesin.

Servo motor poros lurus mengirimkan torsi melalui kekuatan penjepit kopling saja.Yang bekerja dengan handal dalam banyak aplikasi terutama mereka yang menggunakan servo kopling presisi dengan konsistenTapi kondisi tertentu menempatkan tekanan progresif pada koneksi gesekan-fit: pembalikan beban berulang yang goyang kopling maju mundur,torsi tinggi yang berkelanjutan di dekat nilai terus menerus nominal, beban kejut dari mekanisme indeksasi atau pers, dan penggerak sabuk atau rantai di mana tegangan radial menambah beban sekunder pada antarmuka poros.

Dalam setiap lingkungan ini, poros dengan kunci adalah solusi yang lebih tahan lama.tidak melalui gesekan penjepitTidak ada slip, tidak ada fretting bertahap, tidak perlu secara berkala memeriksa dan kembali torsi kopling setelah berjalan-in.

Dengan 1.0 kW dengan torsi puncak 9,55 N·m, HC-SFS103K berada di kisaran di mana pilihan antara varian poros adalah keputusan rekayasa yang nyata, bukan pemikiran belakangan.Jika komponen yang digerakkan membutuhkan lubang kunci atau jika riwayat aplikasi termasuk slip kopling dengan motor poros lurus 103K adalah spesifikasi yang benar.

Kinerja Dibangun untuk Lingkungan Siklus Tinggi

Kecepatan yang memperpendek waktu siklus.Pada 3.000 rpm, HC-SFS103K melintasi lebih cepat daripada varian 1.000 rpm atau 2.000 rpm dalam kelas daya yang sama.lebih cepat mengelilingi sumbu secara langsung mengurangi waktu tidak produktif antara operasi.

Posisi mutlak, tidak ada rutinitas penelusuran.Enkoder 17-bit mempertahankan posisi poros di seluruh siklus daya. Setelah restart, e-stop, atau pemadaman yang tidak direncanakan, pengendali memiliki data posisi yang akurat segeraTidak ada hilangnya jumlah indeksDalam lingkungan produksi multi-shift, yang diterjemahkan langsung ke lebih cepat memulai kembali dan intervensi operator lebih sedikit.

Penutup poros IP65.Ditetapkan untuk menahan air bertekanan dan debu halus di titik masuk poros. relevan di sel mesin di mana kabut pendingin adalah konstan, di ruang pers dengan partikel logam di udara,dan dalam peralatan yang berdekatan dengan makanan atau farmasi di mana pencucian berkala adalah praktik standar.

Isolasi kelas F.Mengatasi suhu penggulung berkelanjutan yang lebih tinggi daripada motor Kelas B penting dalam aplikasi yang menjalankan siklus kerja yang panjang di ruang mesin yang hangat di mana pendinginan motor terbatas pada konveksi alami.

Kompatibilitas amplifier di tiga generasi.Bekerja dengan amplifier seri MR-J2S, MR-J3, dan MR-J4.Tim pemeliharaan yang mengelola peralatan yang dipasang pada titik waktu yang berbeda dapat menyimpan varian motor tunggal yang cocok dengan beberapa generasi drive tanpa mengelola nomor bagian yang terpisah.

Aplikasi Tipikal

Pusat Mesin CNC Kecil & Lathe¢ Poros pakan dan drive bantu pada mesin alat kompak di mana 1,0 kW pada 3.000 rpm memberikan profil torsi kecepatan yang tepat untuk beban pemotongan ringan hingga menengah dan pelayaran cepat cepat.

Peralatan Pemilihan dan Penempatan & Penanganan¢ Poros posisi kecepatan tinggi dalam sistem perakitan dan transfer di mana waktu siklus adalah metrik kinerja utama dan integritas poros dalam perubahan arah yang cepat penting.

Sistem Pemotongan & Penandaan LaserAxis posisi dimana presisi encoder dan respon cepat secara langsung mempengaruhi akurasi pemotongan, pendaftaran tanda, dan throughput.

Tabel Indeks & Posisi RotaryDi mana motor harus mempercepat dan memperlambat beban putar secara akurat dan berulang kali selama produksi panjang.

Mesin pengemasanPenggerak poros dalam peralatan form-fill-seal, cartoning, dan label di mana kontrol kecepatan yang konsisten dan posisi yang dapat diandalkan mempengaruhi kualitas produk dan efisiensi jalur.

Peralatan Tekstil & Winding¢ Pasang dan poros lintas di mana motor terhubung ke roller yang didorong atau elemen penggulung melalui kopling kunci, dan di mana slip poros akan secara langsung mempengaruhi kontrol tegangan material.

Catatan tentang ketersediaan untuk Varian K

Varian poros kunci secara konsisten mewakili pangsa yang lebih kecil dari persediaan distribusi daripada rekan-rekan poros lurus merekajadi lebih sedikit unit yang disimpan di setiap tingkat rantai pasokanKetika HC-SFS103K gagal secara tak terduga, mencari pengganti baru yang telah diverifikasi dengan cepat jarang mudah.Fasilitas produksi dengan instalasi aktif dan integrator sistem yang membangun jadwal pelanggan sama-sama mendapat manfaat dari memiliki cadangan tertutup di tangan sebelum kebutuhan muncul.

Pertanyaan yang Sering Diajukan

T1: Apa perbedaan antara HC-SFS103 dan HC-SFS103K?

A: HC-SFS103 memiliki poros lurus standar; torsi ditransmisikan melalui kekuatan penjepit kopling.memberikan koneksi mekanik positif antara poros dan komponen yang didorong. Tentukan varian K ketika aplikasi menggunakan kopling kunci, katrol, atau gigi, atau ketika kondisi operasi ∼ pembalikan beban, beban kejut,atau torsi tinggi yang berkelanjutan membuat koneksi gesekan saja tidak dapat diandalkan dari waktu ke waktu.

T2: Servo amplifier mana yang kompatibel dengan HC-SFS103K?

A: HC-SFS103K kompatibel dengan Mitsubishi MR-J2S, MR-J3, dan MR-J4 seri ampli servo.0 kW / 200V spesifikasi dan bahwa kabel encoder dan jenis konektor daya yang benar untuk amplifier generasi yang digunakan.

T3: Apakah HC-SFS103K termasuk rem elektromagnetik bawaan?

A: Tidak. HC-SFS103K adalah varian standar tanpa rem. Untuk aplikasi sumbu vertikal atau pengaturan mana pun di mana beban harus ditahan secara mekanis pada kehilangan daya,HC-SFS103BK yang menggabungkan poros kunci dengan rem elektromagnetik terintegrasi adalah spesifikasi yang benar.

T4: Apa dimensi kunci yang tepat untuk poros HC-SFS103K?

A: Dimensi kunci mengikuti standar JIS B 1301 seperti yang didefinisikan dalam gambar spesifikasi mekanik resmi seri HC-SFS Mitsubishi Electric.Lihat katalog atau lembar spesifikasi Mitsubishi servo motor saat ini untuk lebar kunci yang tepat, tinggi, kedalaman, dan diameter poros sebelum pemesinan setiap kopling kawin atau lubang hub.

T5: Apakah encoder absolut 17-bit membutuhkan baterai untuk mempertahankan posisi setelah kehilangan daya?

A: Posisi absolut putaran tunggal dipertahankan tanpa baterai.Untuk operasi mutlak multi-putaran dimana sistem perlu melacak posisi melalui beberapa putaran poros penuh melalui siklus daya baterai cadangan diperlukan di sisi amplifierIni adalah persyaratan tingkat amplifier dan konsisten di semua varian motor HC-SFS, tidak spesifik untuk HC-SFS103K.
