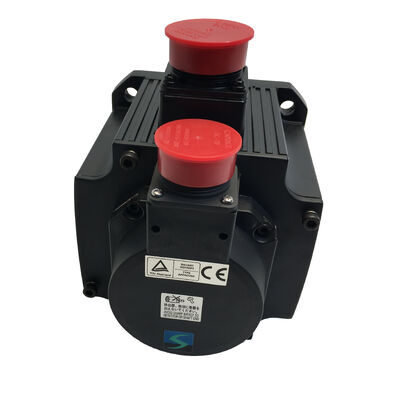

Satu Motor Servo Mitsubishi Baru HC-SFS502BK HCSFS502BK HC-SFS502BK Baru Dalam Kotak Segel Pabrik

Mitsubishi HC-SFS502BK (HCSFS502BK) — Motor Servo AC 5kW, Poros Berpasak + Rem, Seri MELSERVO-J2S

Identifikasi Produk

Nomor Suku Cadang: HC-SFS502BK

Juga Dicari Sebagai: HCSFS502BK, HC-SFS-502BK

Seri: Mitsubishi MELSERVO HC-SFS (Generasi J2-Super)

Tipe Motor: Motor Servo Tanpa Sikat AC — Poros Berpasak dengan Rem Elektromagnetik, 2000 rpm

Kondisi: Baru dalam Kotak, Disegel Pabrik

Dibuat untuk Sumbu yang Tidak Boleh Tergelincir atau Bergeser

Dua persyaratan mendefinisikan HC-SFS502BK secara tepat: mekanisme yang digerakkan yang membutuhkan koneksi torsi pasak-dan-hub positif, dan desain sumbu yang menuntut penahan mekanis yang aman dari kegagalan saat daya servo dicabut. Dengan daya 5kW, torsi kontinu 23,9 Nm, dan torsi puncak 71,6 Nm, motor ini berada pada tingkat kapasitas di mana kedua persyaratan tersebut memiliki bobot rekayasa yang nyata — di mana kopling yang tergelincir bukanlah gangguan yang dapat dipulihkan tetapi kesalahan yang menghentikan produksi, dan di mana sumbu tanpa rem yang kehilangan kontrol servo di bawah beban merupakan masalah keselamatan yang nyata.

Poros berpasak dan rem elektromagnetik yang diterapkan pegas adalah solusi independen untuk masalah independen. Lubang pasak menangani antarmuka transmisi torsi: ia menyediakan koneksi mekanis langsung yang independen dari gesekan antara poros motor dan komponen yang digerakkan, kebal terhadap selip mikro yang dapat berkembang dalam antarmuka penjepit hanya gesekan di bawah beban siklik dan terbalik dari operasi sumbu servo produksi. Rem menangani apa yang terjadi ketika servo sengaja atau tidak terduga dicabut dayanya: pegas segera mengunci, poros ditahan secara mekanis, dan sumbu tidak bergerak terlepas dari apa yang terjadi dalam sistem kontrol.

Pada platform MELSERVO-J2S, HC-SFS502BK menambahkan kemampuan J2-Super penuh ke spesifikasi mekanis tersebut: enkoder absolut serial 17-bit dengan 131.072 posisi per putaran, kompatibilitas dengan penguat MR-J2S-500, dan kinerja loop tertutup bandwidth tinggi yang dimungkinkan oleh arsitektur prosesor yang ditingkatkan dari generasi J2-Super. Baru dalam kotak, disegel pabrik, tersedia.

Spesifikasi Teknis

Poros Berpasak: Transmisi Torsi Positif pada 5kW

Pada 23,9 Nm kontinu dan 71,6 Nm puncak, tuntutan mekanis pada antarmuka poros-ke-hub tidaklah sepele. Angka puncak adalah beban desain — 71,6 Nm adalah apa yang harus ditransmisikan oleh kopling tanpa gerakan relatif antara poros dan hub di bawah kondisi operasi terburuk yang dihadapi sumbu. Pada sumbu servo, kondisi tersebut biasanya percepatan maksimum yang segera diikuti oleh pembalikan tajam, atau perlambatan cepat dari kecepatan gerak cepat penuh ke penghentian mendadak. Keduanya tidak biasa dalam operasi mesin perkakas CNC; keduanya terjadi berulang kali sepanjang shift produksi.

Pada poros lurus biasa, hub mentransmisikan torsi melalui gesekan. Gaya jepit antara lubang hub dan OD poros harus cukup untuk mencegah selip pada 71,6 Nm, dan gaya itu bergantung pada toleransi lubang hub, hasil akhir permukaan poros, torsi pengencang jepit, dan tidak adanya kontaminasi pada antarmuka. Setiap faktor ini dapat menurun seiring waktu di lingkungan produksi. Jepitan marjinal yang menangani tahun pertama layanan tanpa insiden dapat mengembangkan selip mikro di tahun kedua, setelah gesekan getaran sedikit memodifikasi permukaan poros atau pra-beban pengencang mengendur.

Lubang pasak mengubah mekanisme fundamental. Torsi mengalir melalui penampang geser pasak — jalur mekanis langsung yang tidak menurun dengan perubahan kondisi permukaan, tidak mengendur dengan getaran, dan tidak bergantung pada kualitas antarmuka gesekan apa pun. Di bawah beban terbalik dan kejutan dari operasi sumbu servo, koneksi berpasak yang terpasang dengan benar secara inheren lebih andal dalam masa pakai yang lama daripada antarmuka penjepit gesekan pada tingkat kapasitas yang sama.

Di mana lubang pasak pada dasarnya wajib pada 5kW:

Input meja putar cacing, di mana hub roda gigi sisi motor adalah lubang berpasak dan poros motor harus cocok. Pulley penggerak sabuk sinkron pada sumbu bola besar, di mana pembalikan tegangan sabuk berulang pada akhirnya akan memutar hub pulley yang dijepit gesekan. Penggerak sprocket rantai pada sistem transfer palet, di mana beban kejut keterlibatan rantai bersifat siklik dan asimetris arahnya. Antarmuka penggerak kopling mekanis, di mana registrasi sudut positif antara poros dan komponen yang digerakkan adalah bagian dari prinsip operasi mekanisme.

Pemasangan: pasang hub kopling menggunakan lubang berulir ujung poros dan baut penarik — jangan pernah dengan benturan. Pada massa motor dan penampang poros ini, benturan aksial apa pun selama pemasangan hub akan langsung ditransmisikan ke cakram enkoder di bagian belakang motor. Kerusakan yang dihasilkan jarang menyebabkan kesalahan langsung; cenderung menghasilkan alarm enkoder intermiten berbulan-bulan setelah layanan, di bawah getaran, tanpa koneksi yang jelas ke peristiwa pemasangan awal.

Rem Elektromagnetik: Penahan Aman dari Kegagalan pada Skala Ini

Rem yang diterapkan pegas menjadi lebih penting seiring peningkatan kapasitas motor, karena kapasitas beban meningkat secara proporsional. Pada daya 5kW yang menggerakkan kolom Z VMC besar, penggerak ulang palet bermuatan, atau mekanisme meja putar berat, energi yang tersimpan dalam sumbu saat istirahat — potensi gravitasi atau pra-beban mekanis — merupakan bahaya nyata jika sumbu bergerak tak terduga ketika arus servo turun menjadi nol.

Rem HC-SFS502BK secara mekanis sederhana: pegas menahan cakram gesekan terhadap pelat rem ketika DC 24V tidak ada, dan koil menahannya terbuka ketika 24V ada. Pegas mengunci saat daya dicabut terlepas dari apakah pencabutan daya direncanakan, tidak direncanakan, bertahap, atau instan. Tidak ada logika kontrol dalam mekanisme rem itu sendiri. Tidak ada perintah perangkat lunak yang diperlukan untuk mengaktifkannya. Tidak ada jalur sinyal antara pengontrol dan rem yang dapat gagal sedemikian rupa sehingga mencegah penguncian. Keadaan default rem — saat daya tidak ada — selalu terkunci.

Pada daya 5kW dan massa beban yang menyertai sumbu dengan kapasitas ini, karakteristik default-terkunci tersebut sangat penting. Penggerak kolom Z 5kW yang kehilangan kontrol servo dan tidak memiliki rem akan mengikuti gravitasi hingga gesekan menghentikannya. Jarak yang ditempuh sebelum berhenti tidak dapat diabaikan, dan benda kerja, perkakas, dan perlengkapan di bawah kolom berada di jalur itu. Kolom yang sama dengan HC-SFS502BK yang terpasang akan menahan di tempatnya seketika DC 24V dicabut — berdasarkan desain selama urutan shutdown, karena relai terputus pada e-stop, atau secara otomatis saat daya hilang.

Tiga persyaratan pemasangan pada tingkat kapasitas ini:

Selalu gunakan output MBR (interlock rem elektromagnetik) dari penguat MR-J2S untuk mengontrol relai rem. Sinyal MBR mengatur waktu penguncian rem agar terjadi setelah penguat mengonfirmasi motor telah melambat hingga berhenti. Mengunci pegas pada poros motor 5kW yang berputar menghasilkan kejutan mekanis yang signifikan yang merusak permukaan gesekan rem dan mengurangi masa pakai rem yang diharapkan dari tahunan menjadi sebagian kecil dari itu dalam kasus ekstrem.

Pasang peredam lonjakan langsung melintasi terminal koil rem — bukan pada relai, bukan di tengah kabel, tetapi pada koil. Lonjakan induktif yang dihasilkan ketika DC 24V mematikan koil yang tidak teredam pada tingkat daya ini cukup untuk merusak kontak relai dan sirkuit output digital. Peredam harus diposisikan dekat dengan koil agar efektif.

Untuk sumbu vertikal dan yang dibebani gravitasi, panduan terdokumentasi Mitsubishi menempatkan torsi tidak seimbang statis maksimum yang direkomendasikan pada atau di bawah 70% dari torsi terukur kontinu motor — sekitar 16,7 Nm untuk motor ini. Desain sumbu dengan torsi gravitasi tidak seimbang yang lebih tinggi pada poros motor harus menggabungkan penyeimbang mekanis untuk melengkapi sistem servo dan rem daripada hanya mengandalkannya.

Enkoder 17-Bit: Resolusi J2-Super dalam Paket 5kW

Transisi dari HC-SF502BK (generasi J2, 14-bit, 16.384 ppr) ke HC-SFS502BK (generasi J2S, 17-bit, 131.072 ppr) adalah peningkatan resolusi enkoder delapan kali lipat pada perangkat keras yang sama. Pada daya 5kW dan kecepatan 2.000 rpm, efeknya praktis daripada teoretis.

Akurasi estimasi kecepatan meningkat secara proporsional dengan resolusi. Penguat MR-J2S menurunkan kecepatan dari sampel posisi enkoder berturut-turut pada interval sampel tetap. Dengan 131.072 posisi yang tersedia per putaran, setiap peningkatan antar-sampel delapan kali lebih halus daripada dengan 16.384 ppr, dan estimasi kecepatan yang diterima loop kecepatan secara proporsional lebih bersih. Sinyal kecepatan yang lebih bersih mendukung penguatan proporsional yang lebih tinggi dalam loop kecepatan tanpa ketidakstabilan, dan penguatan yang lebih tinggi berarti penolakan gangguan yang lebih cepat — gaya pemotongan, perubahan beban, dan efek kepatuhan transmisi yang mendorong kecepatan sumbu keluar dari profil yang diperintahkan.

Kinerja kecepatan rendah juga meningkat. Pada sumbu yang menjalankan laju umpan lambat — operasi kontur, pembubutan halus, pemotongan ulir — resolusi enkoder secara langsung memengaruhi seberapa halus loop kecepatan dapat mengatur kecepatan. Peningkatan posisi yang lebih kasar pada kecepatan rendah menghasilkan riak kecepatan yang muncul di permukaan yang dimesin sebagai pola periodik. Enkoder 17-bit secara substansial mengurangi riak tersebut, efek yang terlihat jelas pada hasil akhir permukaan pada operasi umpan lambat presisi pada tingkat kapasitas ini.

Fungsi absolut membawa nilainya terlepas dari resolusi enkoder. Baterai lithium A6BAT di penguat MR-J2S mempertahankan penghitung posisi absolut multi-putaran tanpa batas melalui gangguan daya apa pun. Setiap restart — setelah shutdown terencana, pemulihan e-stop, atau reset alarm — membawa sumbu ke posisi absolut yang tepat. Tidak perlu kembali ke referensi, tidak ada waktu produksi yang hilang untuk siklus homing wajib.

Penguat yang Kompatibel

HC-SFS502BK memerlukan penguat kelas MR-J2S-500. Tiga varian mencakup arsitektur sistem utama:

MR-J2S-500A — Antarmuka serbaguna, menerima perintah kecepatan analog dan perintah posisi pulsa dari sistem CNC dan PLC. Mendukung mode kontrol posisi, kecepatan, dan torsi. Pengaturan dan pemantauan melalui MR Configurator melalui RS-232C.

MR-J2S-500B — Antarmuka bus serial serat optik SSCNET untuk pengontrol gerakan Mitsubishi. Interpolasi multi-sumbu terkoordinasi dengan perintah lintasan yang dikirimkan melalui jaringan dari pengontrol gerakan seri A atau seri Q. Pilihan standar untuk desain mesin dengan semua sumbu servo di bawah kontrol gerakan terkoordinasi.

MR-J2S-500CP — Fungsi pemosisian bawaan dengan tabel titik tersimpan. Hingga 31 posisi target disimpan di penguat, diaktifkan oleh perintah I/O atau CC-Link. Cocok untuk aplikasi pemosisian mandiri tanpa pengontrol gerakan khusus.

Ketiga varian mendukung enkoder 17-bit dan diberi peringkat untuk 25A kontinu. HC-SFS502BK tidak kompatibel dengan penguat MR-J2-500 asli — protokol enkoder J2S tidak dapat dibaca oleh perangkat keras J2 generasi pertama. Juga tidak kompatibel dengan penguat MR-J3 atau MR-J4. Untuk mesin yang menjalankan perangkat keras MR-J2-500 asli, HC-SF502BK (generasi J2, enkoder 14-bit, spesifikasi mekanis yang sama) adalah target sumber yang benar.

HC-SFS502BK dalam Rentang HC-SFS 2000 rpm

Dalam titik kapasitas 502, empat varian akhiran mencakup matriks poros-dan-rem lengkap:

Keempatnya berbagi flensa 176 × 176 mm yang sama, enkoder 17-bit, angka torsi 23,9 Nm / 71,6 Nm, dan persyaratan penguat MR-J2S-500. Tipe poros dan keberadaan rem tidak memengaruhi spesifikasi kelistrikan apa pun.

Aplikasi Khas

Sumbu Z VMC pada pusat permesinan vertikal besar dengan kopling roda gigi atau sabuk. Sumbu kepala spindel yang dibebani gravitasi adalah aplikasi kanonik untuk akhiran BK: penahan mekanis saat servo mati tidak dapat dinegosiasikan, dan di mana penggerak sekrup bola sumbu Z menggunakan sabuk bergigi atau reduksi roda gigi antara motor dan poros input sekrup bola, poros motor berpasak adalah antarmuka yang tepat untuk puli penggerak atau hub roda gigi. HC-SFS502BK memenuhi kedua persyaratan dalam satu paket.

Penggerak ulang palet HMC dengan antarmuka sprocket berpasak. Pengubah palet pada pusat permesinan horizontal menggunakan penggerak ulang rantai atau sabuk di mana sprocket atau puli sisi motor berpasak ke poros motor. Penggerak ulang membawa massa palet yang substansial dan harus menahan posisi dengan kuat di setiap stasiun transfer — rem terkunci selama operasi penjepitan dan pelepasan, poros berpasak memastikan komponen penggerak tetap terhubung ke poros motor melalui siklus penggerak ulang torsi tinggi yang berulang.

Penggerak indeks meja putar dan trunnion besar. Penggerak meja putar sumbu ke-4 dan ke-5 yang menggunakan reduksi roda gigi cacing atau roda gigi langsung antara motor servo dan meja biasanya menentukan hub roda gigi sisi motor yang berpasak. Sumbu harus menahan posisi sudut secara mekanis selama operasi pemotongan; rem menyediakan penahan itu saat gaya pemotongan bekerja pada meja. Enkoder absolut menjamin akurasi pemosisian sudut pada setiap siklus indeks tanpa kembali ke referensi.

Penggerak aktuator vertikal dan mekanisme pengangkat yang digerakkan servo. Sumbu pengangkat vertikal industri — pengangkat benda kerja, sistem elevator tombstone, pengangkat palet — menggabungkan kebutuhan akan torsi kontinu tinggi, penahan rem yang aman dari kegagalan, dan antarmuka kopling poros positif ke dalam spesifikasi yang tepat yang dicakup oleh HC-SFS502BK. Koneksi penggerak sisi motor biasanya adalah hub berpasak pada reduksi roda gigi atau penggerak sekrup timbal, dan rem menahan beban di ketinggian melalui semua kejadian mati daya.

Penggerak stasiun jalur transfer dengan registrasi mekanis. Penggerak stasiun servo mesin transfer yang menggunakan sprocket atau roda gigi berpasak untuk mengindeks perlengkapan bagian melalui operasi pemesinan berurutan membutuhkan koneksi poros positif yang mencegah pergeseran registrasi selama ribuan siklus dan rem yang menahan setiap posisi stasiun selama jeda pemesinan. Umpan balik posisi enkoder absolut memastikan indeks stasiun dikonfirmasi akurat pada setiap siklus.

Baru dalam Kotak, Disegel Pabrik

Disegel pabrik berarti kemasan asli Mitsubishi dengan semua penutup pelindung terpasang — penutup ujung poros melindungi lubang pasak dan slot pasak, port konektor enkoder dan daya tertutup, segel minyak utuh, dan kemasan busa bagian dalam tidak terganggu. Motor dan rakitan rem terintegrasi belum pernah diberi daya atau dipasang. Tidak ada riwayat termal, tidak ada keausan bantalan, tidak ada siklus cakram rem dari layanan sebelumnya.

Untuk mesin yang saat ini berhenti menunggu suku cadang ini, stok baru dalam kotak memberikan unit dengan kondisi yang diketahui segera tanpa waktu perbaikan atau ketidakpastian yang datang dengan komponen yang diperbaharui. Untuk stok suku cadang terencana pada operasi di mana kapasitas dan konfigurasi ini muncul pada beberapa sumbu kritis, unit yang disegel pabrik menyediakan inventaris yang konsisten dapat dikomisioning.

Pada bobot yang khas untuk rangka 5kW dengan rakitan rem, HC-SFS502BK dikirim dalam kemasan yang proporsional dengan massanya. Disimpan di bawah suhu stabil, kelembaban rendah, dan jauh dari getaran, stok yang disegel pabrik mempertahankan spesifikasi penuh selama beberapa tahun. Setelah lima tahun, putaran poros pra-komisioning yang lambat sebagai bagian dari inspeksi pemasangan membantu mendistribusikan kembali gemuk bantalan sebelum motor digunakan.

Pertanyaan yang Sering Diajukan

Q1: Penguat mana yang kompatibel dengan HC-SFS502BK?

HC-SFS502BK memerlukan penguat kelas MR-J2S-500 dari platform MELSERVO-J2S. Tiga varian utama adalah MR-J2S-500A (perintah analog/pulsa serbaguna), MR-J2S-500B (bus serat optik SSCNET untuk pengontrol gerakan Mitsubishi), dan MR-J2S-500CP (pemosisian tabel titik bawaan). Semua mendukung enkoder 17-bit dan arus terukur 25A. Motor ini tidak kompatibel dengan penguat MR-J2-500 asli atau dengan penguat MR-J3 / MR-J4.

Q2: Apa perbedaan antara HC-SFS502BK dan HC-SF502BK?

Kedua motor adalah 5kW, 23,9 Nm, poros berpasak dengan rem elektromagnetik, pada flensa 176 × 176 mm — secara fisik dapat dipertukarkan di dudukan. Perbedaannya adalah generasi enkoder: HC-SF502BK menggunakan enkoder 14-bit (16.384 ppr) dan bekerja dengan penguat MR-J2 dan MR-J2S. HC-SFS502BK menggunakan enkoder 17-bit (131.072 ppr) dan hanya memerlukan penguat MR-J2S. Jika mesin menjalankan perangkat keras MR-J2-500 asli, cari HC-SF502BK. Jika menjalankan MR-J2S-500, kedua motor kompatibel.

Q3: Bagaimana rem elektromagnetik harus dikabel dan diurutkan dengan benar?

Rem diterapkan pegas dan aman dari kegagalan — DC 24V menahannya terbuka, pegas menutupnya saat daya dicabut. Ini adalah perangkat penahan, bukan rem penghenti, dan hanya boleh mengunci setelah motor berhenti. Selalu kontrol relai rem melalui output MBR (interlock rem) dari penguat MR-J2S, yang mengatur waktu penguncian rem setelah penguat mengonfirmasi motor telah melambat hingga berhenti. Mengunci rem pada poros 5kW yang berputar menyebabkan keausan rem yang cepat dan kejutan mekanis. Juga pasang peredam lonjakan langsung melintasi terminal koil rem untuk menekan lonjakan tegangan induktif saat dimatikan.

Q4: Apakah baterai enkoder 17-bit berada di dalam motor atau penguat?

Baterai ada di penguat servo, bukan motor. Sel lithium Mitsubishi A6BAT yang terpasang di dalam penguat MR-J2S-500 mempertahankan penghitung posisi absolut multi-putaran selama periode mati daya. Ganti saat penguat menampilkan alarm baterai lemah — sebelum habis sepenuhnya. A6BAT yang benar-benar habis akan mengatur ulang penghitung posisi absolut, memerlukan siklus kembali ke referensi sebelum produksi dapat dilanjutkan. Motor itu sendiri tidak memerlukan baterai dan tidak memerlukan perawatan terkait baterai.

Q5: Apa cara yang benar untuk memasang hub kopling pada poros berpasak?

Gunakan lubang berulir di ujung poros untuk menarik hub secara aksial ke poros dengan baut penarik, ring, dan mur yang menahan pada permukaan hub. Jangan pernah memukul atau menekan hub ke poros. Pada ukuran rangka motor ini, beban benturan selama pemasangan hub akan melewati poros ke rakitan enkoder di bagian belakang motor dan menyebabkan kerusakan yang biasanya tidak menghasilkan kesalahan langsung — muncul kemudian sebagai alarm enkoder intermiten di bawah getaran, yang sulit didiagnosis. Metode baut penarik lugas, sedikit lebih lama, dan sepenuhnya mencegah mode kegagalan ini.
