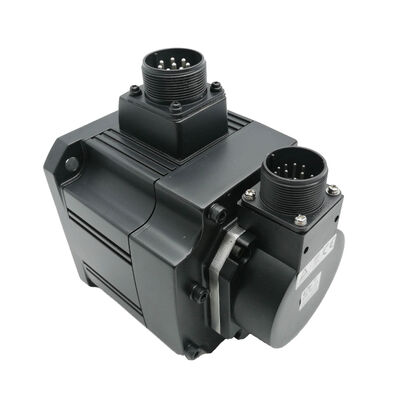

Mitsubishi HC-SF502BK (HCSF502BK) — Motor Servo AC 5kW, Poros Berpasak + Rem, Seri MELSERVO J2

Identifikasi Produk

Nomor Suku Cadang: HC-SF502BK

Juga Dicari Sebagai: HCSF502BK, HC-SF-502BK

Seri: Mitsubishi MELSERVO HC-SF (Generasi J2)

Tipe Motor: Motor Servo Tanpa Sikat AC — Poros Berpasak dengan Rem Elektromagnetik, 2000 rpm

Kondisi: Baru dalam Kotak, Disegel Pabrik

Gambaran Umum

Baterai lithium Mitsubishi HC-SF502BK adalah motor servo brushless AC inersia sedang 5kW dari platform MELSERVO J2 asli, membawa kedua fitur yang mendefinisikan variannya: alur pasak yang dimesin pada poros penggerak dan rem elektromagnetik yang diterapkan pegas. Pada 23,9 Nm kontinu dan 71,6 Nm puncak, motor ini memberikan kapasitas keluaran yang dibutuhkan oleh sumbu mesin perkakas berat dan penggerak otomatisasi beban berat, sementara rem memastikan kapasitas tersebut dilengkapi dengan penahan mekanis yang aman dari kegagalan yang tidak dapat dilewatkan oleh aplikasi yang menuntut.

Kombinasi spesifik ini — poros berpasak ditambah rem pada 5kW — muncul pada kategori sumbu yang dapat dikenali. Kolom Z mesin CNC besar yang membawa rakitan spindel berat yang membutuhkan antarmuka kopling positif dan penahan mekanis terhadap gravitasi. Penggerak meja putar dengan hub roda gigi berpasak yang harus menahan posisi indeks di bawah kondisi mati daya. Mekanisme transfer dan penggeser di mana kopling sisi motor membutuhkan alur pasak dan sumbu yang dibebani tidak dapat hanya mengandalkan penguncian servo di antara siklus. HC-SF502BK dibuat khusus untuk persimpangan persyaratan ini.

Sebagai motor generasi J2, HC-SF502BK membawa encoder absolut serial 14-bit pada 16.384 posisi per revolusi dan mempertahankan kompatibilitas penuh dengan keluarga penguat MR-J2-500 asli dan platform MR-J2S-500 yang lebih baru. Kompatibilitas penguat dua generasi ini adalah salah satu aspek paling praktis dari seri HC-SF — mesin yang menjalankan perangkat keras MR-J2 generasi pertama dapat menerima motor ini tanpa perubahan penguat, menjadikannya target sumber yang bersih untuk basis terpasang besar mesin perkakas era J2.

Spesifikasi Teknis

5kW, 23,9 Nm: Di Mana Motor Ini Ditentukan

Lima kilowatt pada 2.000 rpm berada dalam rentang kapasitas motor servo yang menuntut — di atas sumbu menengah yang ditangani oleh motor 2kW dan 3,5kW, di bawah kapasitas standar terbesar pada 7kW. HC-SF502BK adalah motor yang ditentukan ketika penggerak 3,5kW mencapai batas torsinya dalam kondisi produksi dan unit 7kW akan terlalu besar dan lebih sulit untuk dibenarkan pada ruang panel dan kapasitas pasokan daya.

Peringkat kontinu 23,9 Nm adalah apa yang dapat dipertahankan motor tanpa batas dalam batas termalnya. Umpan meja VMC berat yang mendorong benda kerja besar pada laju umpan pemotongan yang berkelanjutan, penggerak penggeser palet HMC yang berulang kali berputar di bawah berat palet yang dibebani, sumbu meja putar besar yang membentuk program pemesinan multi-sisi — ini adalah kondisi operasi di mana angka torsi kontinu menentukan apakah motor beroperasi dalam anggaran termalnya atau mendekati kelebihan beban selama satu giliran produksi.

Puncak 71,6 Nm — tiga kali lipat dari kontinu — adalah sumber daya penguat untuk akselerasi. Memindahkan beban besar dengan inersia tinggi dari keadaan diam ke kecepatan gerak cepat membutuhkan impuls torsi yang jauh di atas angka kontinu. Peringkat puncak mendefinisikan batas atas impuls tersebut; siklus tugas menentukan seberapa sering motor dapat menggunakannya tanpa mendekati batas termalnya. Aplikasi sumbu yang cocok dengan baik menggunakan kapasitas puncak selama fase akselerasi dan kembali ke dalam peringkat kontinu selama pemotongan atau transfer dari setiap siklus.

Permintaan fasilitas daya 7,5 kVA mengatur desain pasokan listrik, pengkabelan panel, dan penanganan energi regeneratif. Pada arus terukur 25A, ukuran kabel, sekering, dan pemilihan kontaktor semuanya harus sesuai untuk tingkat arus ini. Regenerasi dari perlambatan beban inersia tinggi — palet yang dibebani melambat pada kecepatan penggeser tinggi, kolom Z berat berhenti dari gerak cepat — mengembalikan energi ke bus DC penguat. Penguat MR-J2 atau MR-J2S-500 menangani ini, tetapi kapasitas resistor regeneratif harus dikonfirmasi untuk sumbu dengan peristiwa perlambatan energi tinggi yang sering terjadi.

Poros Berpasak pada 5kW: Rekayasa Koneksi

Dua puluh tiga koma sembilan Newton-meter pada torsi terukur kontinu adalah beban yang cukup besar untuk antarmuka kopling poros-ke-hub agar dapat menangani secara andal selama bertahun-tahun layanan produksi. Tujuh puluh satu koma enam Newton-meter puncak adalah target desain sebenarnya: inilah yang harus ditransmisikan oleh kopling tanpa selip di bawah kondisi operasi terburuk yang akan dihadapi sumbu — gerakan gerak cepat akselerasi maksimum segera diikuti oleh pembalikan tajam, perlambatan cepat dari gerak cepat penuh, atau kejutan beban mendadak dari pemotongan yang terputus.

Pada poros lurus biasa pada kapasitas ini, hub kopling penjepit gesekan harus berukuran dan dipasang dengan gaya penjepitan yang signifikan untuk menjamin tidak ada selip pada 71,6 Nm. Margin dapat dikerjakan tetapi tidak besar, dan bergantung pada torsi pemasangan yang konsisten, permukaan poros yang bersih, dan toleransi lubang hub yang mencapai interferensi yang ditentukan. Setiap penyimpangan — lubang yang sedikit terlalu besar, permukaan poros yang terkontaminasi, pengencang penjepit yang torsinya kurang — mengurangi margin, dan pada sumbu 5kW dengan beban berat, peristiwa selip berarti kehilangan posisi pada bagian mesin yang signifikan.

Alur pasak pada HC-SF502BK menghilangkan ketergantungan tersebut. Jalur torsi berjalan melalui penampang geser pasak, bukan melalui gesekan permukaan. Di bawah beban siklik, terbalik, dan kejutan yang mengkarakterisasi operasi mesin perkakas produksi, koneksi berpasak yang terpasang dengan benar tidak mengembangkan selip mikro. Penjepit kopling masih berkontribusi pada retensi aksial dan kekakuan keseluruhan sambungan, tetapi transmisi torsi dijamin secara mekanis oleh pasak.

Alur pasak melayani desain sisi penggerak yang secara khusus membutuhkannya. Hub roda gigi pada penggerak meja putar roda gigi cacing, puli sabuk waktu pada sumbu sekrup bola besar, penggerak sproket pada rantai transfer palet, dan hub kopling presisi pada mekanisme yang terhubung langsung — semua ini membutuhkan atau lebih baik dilayani oleh poros berpasak. Jika hub sisi penggerak memiliki alur pasak yang dimesin di dalamnya, poros motor juga membutuhkannya, dan HC-SF502BK adalah spesifikasinya.

Panduan pemasangan: gunakan lubang berulir ujung poros untuk menarik hub kopling secara aksial ke poros menggunakan baut penarik dan ring, bukan menekannya atau memukulnya. Pada ukuran rangka ini, benturan aksial apa pun selama pemasangan akan melewati poros ke cakram encoder dan rakitan bantalan di bagian belakang motor. Kerusakan yang dihasilkan mungkin tidak menyebabkan kesalahan segera — seringkali muncul beberapa minggu atau bulan kemudian sebagai kesalahan encoder intermiten yang sangat sulit dilacak kembali ke pemasangan. Metode baut penarik membutuhkan waktu tiga puluh detik lebih lama daripada palu. Selalu sepadan dengan waktunya.

Rem Elektromagnetik: Penahan Aman dari Kegagalan pada 5kW

Rem yang diterapkan pegas pada HC-SF502BK adalah perangkat aman dari kegagalan. Pegas mengunci saat DC 24V dilepas — poros dijepit secara mekanis, terlepas dari status penguat, daya kontrol, atau kondisi perangkat lunak apa pun. Karakteristik inilah yang membuatnya benar-benar aman dari kegagalan daripada hanya ditahan secara elektrik: keadaan default adalah terkunci.

Pada 5kW, konsekuensi beban dari sumbu yang tidak direm kehilangan kontrol servo meningkat secara proporsional. Motor servo 5kW yang menggerakkan kolom Z VMC besar membawa seluruh berat kepala spindel mesin — berpotensi beberapa ratus kilogram baja yang diposisikan di atas benda kerja dan perlengkapan. Ketika penguat trip, arus servo turun menjadi nol dalam milidetik. Pada motor yang direm, pegas mengunci dan kolom tertahan. Pada motor yang tidak direm, kolom mengikuti gravitasi hingga fungsi rem dinamis penguat atau gesekan mekanis menghentikannya — dan jarak yang ditempuh sebelum berhenti tidak dapat diabaikan.

Rem juga relevan selama penghentian mesin yang direncanakan. Mesin CNC modern berputar melalui lebih banyak penghentian yang direncanakan per giliran daripada kejadian darurat — penggantian alat, jeda program, penghentian akhir giliran. Pada setiap penghentian ini, sumbu Z diparkir pada ketinggian yang diketahui. Rem menahannya di sana tanpa arus servo, tanpa mengonsumsi daya penguat, dan tanpa risiko kolom bergeser jika loop servo rileks atau terjadi kesalahan penguat selama penghentian.

Tiga persyaratan pemasangan yang berlaku khusus pada tingkat kapasitas ini:

Gunakan output MBR (interlock rem elektromagnetik) dari penguat MR-J2 atau MR-J2S untuk mengontrol relai rem. Sinyal MBR mengatur waktu penguncian rem agar terjadi hanya setelah penguat telah memperlambat motor hingga berhenti total. Pada 5kW, mengunci pegas terhadap poros yang berputar menghasilkan beban kejut yang signifikan — jenis yang merusak permukaan gesekan rem dengan cepat dan memperpendek masa pakai rem dari tahunan menjadi mingguan dalam kasus yang parah.

Pasang penyerap lonjakan langsung di terminal koil rem. Koil adalah beban induktif; mematikan DC 24V tanpa penekanan menghasilkan lonjakan tegangan yang dapat merusak output relai atau komponen lain dalam sirkuit rem. Penyerap harus diposisikan di koil, bukan di relai — jarak di sepanjang kabel mengurangi efektivitasnya.

Untuk sumbu vertikal, panduan yang diterbitkan Mitsubishi menempatkan torsi ketidakseimbangan statis maksimum yang direkomendasikan pada 70% atau kurang dari torsi terukur motor — sekitar 16,7 Nm pada poros motor untuk HC-SF502BK. Sumbu dengan ketidakseimbangan gravitasi yang lebih tinggi harus menyertakan penyeimbang tambahan seperti silinder penyeimbang pneumatik daripada hanya mengandalkan torsi servo dan rem saja.

Encoder Generasi J2 dan Kompatibilitas Penguat

HC-SF502BK menggunakan encoder absolut serial 14-bit pada 16.384 ppr dari platform J2 asli. Desain absolut serial mentransmisikan kata posisi digital ke penguat pada setiap interval sampel dan mempertahankan penghitung absolut multi-putaran melalui mati daya melalui cadangan baterai. Tidak ada penghitungan inkremental, tidak perlu kembali ke referensi, dan tidak ada ketidakpastian posisi setelah peristiwa daya — selama baterai sehat.

Baterai lithium A6BAT berada di penguat servo, bukan di badan motor. Baterai diganti pada penguat sebagai bagian dari pemeliharaan terencana, terlepas dari pekerjaan apa pun pada motor. Alarm baterai penguat memicu ketika tegangan sel turun di bawah ambang batas aman; mengganti A6BAT sebelum habis sepenuhnya mempertahankan data posisi absolut. Baterai yang habis berarti penghitung absolut diatur ulang dan mesin memerlukan siklus kembali ke referensi sebelum produksi dilanjutkan.

Kompatibilitas penguat adalah kekuatan praktis generasi J2 untuk mesin yang sedang digunakan. Encoder HC-SF 14-bit dapat dibaca oleh kedua generasi penguat servo Mitsubishi kelas 500:

• MR-J2-500A / MR-J2-500B — Penguat generasi J2 asli. Kompatibilitas penuh, tanpa batasan.
• MR-J2S-500A / MR-J2S-500B / MR-J2S-500CP — Penguat J2-Super, sepenuhnya kompatibel mundur dengan encoder J2.

HC-SFS502BK yang lebih baru dengan encoder 17-bit berjalan secara eksklusif pada penguat MR-J2S-500. Untuk basis terpasang besar mesin yang menjalankan perangkat keras MR-J2-500 asli, HC-SF502BK adalah satu-satunya motor yang benar untuk penggantian yang sama persis — HC-SFS502BK akan mengalami kesalahan pada kesalahan encoder tanpa peningkatan penguat.

HC-SF502BK vs HC-SFS502BK: Keputusan Penggantian

Kinerja keluaran identik. Pemasangan identik. Generasi encoder dan persyaratan penguat yang dihasilkan adalah satu-satunya perbedaan yang berlaku. Periksa model penguat sebelum pengadaan: MR-J2-500 (tanpa S) berarti HC-SF502BK; MR-J2S-500 berarti kedua motor berfungsi, dengan HC-SFS502BK menawarkan resolusi encoder yang lebih tinggi jika aplikasi dapat menggunakannya.

Rentang HC-SF 2000 rpm — Di Mana 5kW Berada

HC-SF502BK berbagi flensa 176 × 176 mm dengan setiap motor dari 2kW hingga 7kW dalam rentang HC-SF 2000 rpm. Kombinasi akhiran mengikuti pola yang konsisten di seluruh keluarga: tanpa akhiran = poros lurus, tanpa rem; B = poros lurus dengan rem; K = poros berpasak, tanpa rem; BK = poros berpasak dengan rem. HC-SF502BK adalah varian berpasak-plus-rem pada 5kW.

Aplikasi Khas

Sumbu Z VMC pada pusat pemesinan vertikal besar. Kolom Z yang membawa kepala spindel ukuran penuh adalah aplikasi yang membuat spesifikasi akhiran BK hampir otomatis. Kolom dibebani gravitasi; motor membutuhkan penahan mekanis saat servo mati; dan antarmuka kopling ke sekrup bola biasanya adalah kopling kaku dengan lubang berpasak yang membutuhkan poros motor berpasak. HC-SF502BK mencakup ketiga persyaratan ini dengan bersih.

Sumbu W HMC dan penggerak quill bor dalam. Gerakan sumbu W pusat pemesinan horizontal dan sumbu ekstensi quill memindahkan rakitan spindel dan perkakas berat. Pada 5kW dengan 23,9 Nm kontinu, HC-SF502BK menangani gaya umpan berkelanjutan dari operasi pembubutan berdiameter besar, dan rem menahan quill pada posisinya selama penggantian alat dan penghentian mesin.

Penggerak indeks meja putar besar. Sumbu indeks meja putar pada pusat pemesinan dan jalur transfer menggunakan input servo yang digerakkan roda gigi di mana hub roda gigi sisi motor berpasak ke poros. Posisi indeks harus ditahan secara mekanis di antara pemotongan — rem menyediakan penahan itu di setiap stasiun — dan encoder absolut mengonfirmasi posisi sudut yang tepat pada setiap restart tanpa siklus kembali ke referensi.

Sistem penggeser dan transfer palet pada HMC. Pengubah palet pada pusat pemesinan horizontal ukuran sedang hingga besar mentransfer palet dengan berat beberapa ratus kilogram. Siklus kerja mulai-berhenti berulang di bawah kondisi yang dibebani cocok dengan peringkat torsi kontinu HC-SF502BK, poros berpasak menangani desain penggerak kopling positif yang khas dari mekanisme penggeser palet, dan rem mengamankan palet di setiap stasiun terhadap pergerakan apa pun selama penjepitan dan pemesinan.

Sumbu umpan tekan dan penanganan material yang digerakkan servo. Penggerak umpan koil pada mesin tekan mekanis dan sumbu penanganan material yang dikontrol servo dengan komponen gerakan vertikal atau miring menggabungkan kebutuhan akan torsi yang substansial, kopling poros positif, dan penahan mekanis yang andal di antara langkah umpan. HC-SF502BK mengatasi ketiga hal tersebut dalam paket yang kompatibel dengan J2 yang dibutuhkan oleh perangkat keras penguat mesin asli.

Baru dalam Kotak, Disegel Pabrik

Disegel pabrik berarti kemasan asli Mitsubishi — karton luar utuh, dudukan busa dalam tidak terganggu, semua penutup pelindung terpasang. Alur pasak poros dan slot pasak dilindungi oleh penutup ujung poros; port konektor encoder dan daya tetap tertutup; segel minyak IP65 dalam kondisi seperti manufaktur. Tidak ada pemasangan sebelumnya, tidak ada riwayat termal, tidak ada keausan mekanis.

Untuk mesin produksi yang berhenti menunggu motor ini, stok baru dalam kotak menghilangkan waktu penyelesaian perbaikan dari jalur pemulihan sepenuhnya. Untuk inventaris suku cadang pemeliharaan terencana — terutama pada operasi multi-mesin di mana kapasitas dan konfigurasi ini muncul pada beberapa sumbu — stok yang disegel pabrik menyediakan unit dengan kondisi yang diketahui yang dapat dikomisioning secara langsung.

Pada berat yang khas untuk kelas rangka ini dengan rakitan rem, HC-SF502BK dikirim dalam kemasan yang kokoh sesuai dengan massanya. Disimpan dalam kondisi suhu stabil dan kelembaban rendah jauh dari getaran, stok yang disegel pabrik mempertahankan spesifikasi penuh selama beberapa tahun. Lebih dari lima tahun, putaran poros yang lambat sebagai bagian dari inspeksi pra-komisioning mendistribusikan ulang gemuk bantalan sebelum daya pertama dinyalakan.

Pertanyaan yang Sering Diajukan

Q1: Penguat mana yang kompatibel dengan HC-SF502BK?

HC-SF502BK kompatibel dengan penguat generasi J2 dan J2-Super (J2S) pada kelas 500. Model yang dikonfirmasi kompatibel adalah MR-J2-500A dan MR-J2-500B (generasi J2 asli), dan MR-J2S-500A, MR-J2S-500B, dan MR-J2S-500CP (generasi J2-Super). Encoder J2 14-bit sepenuhnya dapat dibaca oleh kedua platform penguat. HC-SF502BK tidak kompatibel dengan penguat MR-J3 atau MR-J4.

Q2: Apa perbedaan antara HC-SF502BK dan HC-SFS502BK?

Kedua motor memberikan 23,9 Nm kontinu dan 71,6 Nm puncak pada flensa 176 × 176 mm dengan poros berpasak dan rem elektromagnetik — secara fisik dapat dipertukarkan pada dudukan. Perbedaannya adalah encoder: HC-SF502BK menggunakan encoder 14-bit (16.384 ppr) dan bekerja dengan penguat MR-J2 dan MR-J2S. HC-SFS502BK menggunakan encoder 17-bit (131.072 ppr) dan hanya membutuhkan penguat MR-J2S. Jika mesin saat ini menggunakan penguat MR-J2-500, HC-SF502BK adalah satu-satunya opsi sumber yang benar. Jika penguat MR-J2S-500 terpasang, kedua motor kompatibel.

Q3: Bagaimana cara kerja rem elektromagnetik, dan apa praktik pengkabelan yang benar?

Rem adalah diterapkan pegas dan aman dari kegagalan: DC 24V menjaga cakram rem tetap terbuka, memungkinkan putaran poros bebas. Lepaskan 24V dan pegas segera menjepit poros. Ini adalah hanya perangkat penahan — harus mengunci hanya setelah penguat menghentikan motor. Selalu gunakan output MBR (interlock rem) dari penguat MR-J2 atau MR-J2S untuk mengontrol relai rem, mengatur waktu penguncian agar terjadi setelah perlambatan motor selesai. Pasang penyerap lonjakan di terminal koil rem untuk melindungi dari lonjakan tegangan induktif saat dimatikan.

Q4: Di mana letak baterai encoder absolut, dan kapan harus diganti?

Baterai lithium Mitsubishi A6BAT yang mendukung encoder absolut 14-bit dipasang di dalam penguat servo — bukan di motor. Baterai mempertahankan penghitung posisi absolut multi-putaran melalui gangguan daya apa pun, menghilangkan siklus homing saat restart. Ganti A6BAT ketika penguat menampilkan alarm peringatan baterai lemah. Jangan menunggu hingga habis sepenuhnya: A6BAT yang benar-benar habis menyebabkan penghitung posisi absolut diatur ulang, memerlukan siklus kembali ke referensi sebelum mesin dapat melanjutkan produksi.

Q5: Apa prosedur yang benar untuk memasang hub kopling pada poros berpasak?

Gunakan lubang berulir di ujung poros untuk menarik hub secara aksial ke poros — baut penarik, ring, dan mur yang menempel pada permukaan hub menerapkan gaya aksial yang menempatkan hub dengan bersih tanpa benturan. Jangan memukul atau menekan hub ke poros. Pada ukuran rangka motor ini, beban benturan selama pemasangan hub ditransmisikan melalui poros ke rakitan encoder di bagian belakang motor, menyebabkan kerusakan yang mungkin tidak menghasilkan kesalahan segera tetapi dapat mengakibatkan kesalahan encoder intermiten di bawah getaran. Metode baut penarik membutuhkan waktu sedikit lebih lama tetapi melindungi encoder dengan andal.
