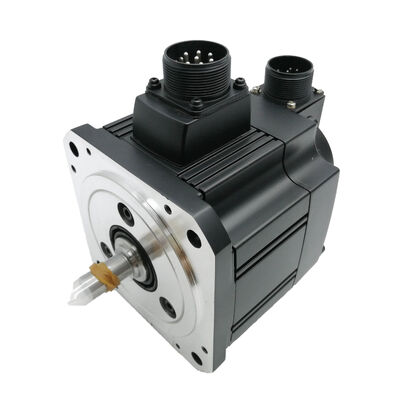

Satu Mitsubishi Servo Motor Baru HC-SF502 HCSF502 HC-SF502 Baru di Kotak Pabrik Disegel

Mitsubishi HC-SF502 (HCSF502) — Motor Servo AC 5kW, Poros Lurus, Tanpa Rem, Seri MELSERVO J2

Identifikasi Produk

Nomor Suku Cadang: HC-SF502

Juga Dicari Sebagai: HCSF502, HC-SF-502

Seri: Mitsubishi MELSERVO HC-SF (Generasi J2)

Tipe Motor: Motor Servo Tanpa Sikat AC — Poros Lurus, Tanpa Rem, 2000 rpm

Kondisi: Baru dalam Kotak, Segel Pabrik

Gambaran Umum

Baterai Mitsubishi HC-SF502 adalah motor poros lurus tanpa rem 5kW dari keluarga MELSERVO J2 HC-SF asli — motor servo brushless AC inersia sedang yang diberi peringkat 2.000 rpm, torsi kontinu 23,9 Nm, dan torsi puncak 71,6 Nm. Motor ini menempati titik kapasitas terbesar kedua dalam rentang HC-SF 2000 rpm, berada di antara HC-SF352 3,5kW dan HC-SF702 teratas, dan mencakup kebutuhan sumbu yang berada jelas di atas kapasitas menengah tanpa memerlukan infrastruktur kelistrikan sistem 7kW.

Poros lurus, tanpa rem. Dua pilihan spesifikasi, keduanya disengaja. Poros lurus cocok dengan desain kopling penjepit gesekan dan penjepit terpisah standar dalam penggerak bola sumbu CNC berkinerja tinggi dan mekanisme yang terhubung langsung. Ketiadaan rem mencerminkan desain aplikasi di mana beban ditopang secara horizontal, gravitasi tidak bekerja ke arah rotasi poros, dan penahan posisi saat istirahat berasal dari pengunci servo amplifier daripada perangkat pegas mekanis. Tanpa rem berarti tanpa relai, tanpa urutan MBR, tanpa pengkabelan koil rem, dan tanpa tambahan ruang panel pada sumbu yang tidak memerlukan semua itu.

Sebagai motor J2 generasi pertama, HC-SF502 membawa enkoder absolut serial 14-bit pada 16.384 ppr dan kompatibel dengan amplifier MR-J2-500 asli dan platform MR-J2S-500 yang lebih baru. Kompatibilitas dua generasi ini adalah keuntungan praktis yang menentukan dari HC-SF502: untuk basis terpasang mesin produksi yang besar yang menjalankan perangkat keras MR-J2-500, ini adalah satu-satunya motor poros lurus tanpa rem 5kW yang dapat menggantikan yang asli tanpa memerlukan peningkatan amplifier pada saat yang bersamaan.

Spesifikasi Teknis

5kW dan 23,9 Nm: Sumbu yang Membutuhkan Kapasitas Ini

HC-SF502 ada karena beberapa sumbu mesin benar-benar membutuhkan lebih dari 3,5kW dan tidak membutuhkan 7kW. Kesenjangan antara kedua titik kapasitas itu lebih lebar daripada yang terlihat di atas kertas. HC-SF352 memberikan torsi kontinu 16,7 Nm; HC-SF502 memberikan torsi kontinu 23,9 Nm. Itu adalah peningkatan 43% dalam output torsi berkelanjutan pada poros — cukup untuk menentukan apakah sumbu tetap dalam anggaran termalnya selama giliran produksi atau mendekati kelebihan beban.

Apa yang mendorong sumbu ke dalam kesenjangan itu? Pemotongan berat yang berkelanjutan. Massa benda kerja dan perlengkapan besar pada meja yang diberi makan bola sumbu. Kebutuhan lintasan cepat yang tinggi dikombinasikan dengan siklus percepatan yang sering di mana permintaan torsi inersia secara konsisten tinggi. Mekanisme transfer yang berputar pada kecepatan produksi di bawah beban yang signifikan. Salah satu dari ini, dan analisis siklus kerja yang mendahului pemilihan motor akan menunjukkan bahwa motor 3,5kW beroperasi pada margin termal sementara motor 5kW beroperasi dengan nyaman di dalamnya.

Puncak 71,6 Nm — tiga kali angka kontinu — adalah sumber daya percepatan amplifier. Membawa meja mesin yang dimuat dari keadaan diam ke kecepatan lintasan cepat dalam waktu sesingkat mungkin membutuhkan torsi yang jauh lebih besar daripada mempertahankan laju umpan pemotongan. Puncak 71,6 Nm mencakup permintaan itu, dengan motor kembali ke wilayah operasi kontinu setelah gerakan cepat selesai dan operasi pemotongan dimulai. Ini adalah profil tugas yang dirancang untuk HC-SF502: transien torsi tinggi yang singkat membingkai operasi berkelanjutan yang jauh di dalam peringkat kontinu.

Permintaan fasilitas daya 7,5 kVA adalah jejak listrik sistem. Desain panel, ukuran kabel, sekering, dan pemilihan kontaktor semuanya mengacu pada angka ini bersama dengan arus terukur 25A. Untuk sumbu dengan peristiwa deselerasi berenergi tinggi yang sering — sumbu meja berat yang berhenti dari kecepatan lintasan cepat maksimum — fungsi regeneratif amplifier MR-J2 atau MR-J2S-500 mengembalikan energi deselerasi ke bus DC, dan kapasitas resistor regeneratif harus dikonfirmasi sebagai bagian dari desain sistem.

Poros Lurus: Desain Kopling pada 5kW

Hub kopling penjepit gesekan pada poros lurus HC-SF502 harus dipilih, ditentukan, dan dipasang untuk angka torsi puncak — 71,6 Nm — bukan torsi kontinu terukur. Pada sumbu servo, permintaan torsi terburuk terjadi selama transien percepatan dan deselerasi, dan ini dapat terjadi berulang kali selama giliran produksi. Kopling yang menangani beban kontinu 23,9 Nm secara memadai tetapi marjinal pada 71,6 Nm pada akhirnya akan tergelincir di bawah siklus lintasan cepat yang agresif.

Terpeleset pada sumbu CNC 5kW bukanlah kejadian kecil. Kehilangan posisi pada meja pusat permesinan besar berarti kesalahan dimensi pada benda kerja, paling tidak. Lebih serius, pada mesin dengan pemantauan loop posisi aktif, kejadian tergelincir menyebabkan alarm kesalahan pelacakan dan penghentian darurat — menghentikan produksi dengan cara yang sulit didiagnosis tanpa inspeksi dekat antarmuka poros-ke-kopling.

Proses pemilihan dimulai pada torsi puncak. Kopling harus diberi peringkat untuk mentransmisikan 71,6 Nm di bawah faktor layanan yang sesuai untuk tugas sumbu servo yang berulang. Diameter hub dan toleransi, finishing OD poros, dan torsi pengencang penjepit semuanya berkontribusi pada gaya jepit akhir yang dapat dicapai. Mengurangi salah satu dari ini mengurangi torsi gesekan yang tersedia pada antarmuka.

Untuk aplikasi di mana desain kopling mekanisme yang digerakkan menggabungkan alur pasak — puli sabuk waktu, hub roda gigi, penggerak sproket, atau antarmuka apa pun yang memerlukan koneksi pasak-dan-hub positif — HC-SF502K (poros beralur pasak, tanpa rem) adalah varian paralel. HC-SF502 adalah untuk antarmuka kopling penjepit gesekan di mana OD poros polos adalah antarmuka yang benar.

Panduan pemasangan hub: gunakan lubang berulir ujung poros untuk menarik hub secara aksial ke poros dengan baut penarik, ring, dan mur yang duduk di permukaan hub. Jangan memukul atau menekan hub ke poros. Pada ukuran rangka dan massa motor ini, benturan aksial selama pemasangan hub ditransmisikan melalui poros ke cakram enkoder dan rakitan bantalan di bagian belakang motor. Hasilnya adalah kerusakan enkoder yang jarang memicu kesalahan segera — itu muncul berminggu-minggu atau berbulan-bulan kemudian sebagai alarm enkoder intermiten di bawah getaran, yang sangat sulit dilacak kembali ke asalnya. Metode baut penarik menambah tiga puluh detik pada pemasangan dan menghilangkan mode kegagalan ini sepenuhnya.

Tanpa Rem: Kapan Pengunci Servo Cukup

HC-SF502 menahan posisi sumbu saat istirahat melalui fungsi pengunci servo loop tertutup amplifier. Loop posisi tetap aktif, memantau enkoder secara terus menerus, dan memasok arus korektif untuk mempertahankan kesalahan pelacakan nol. Untuk sumbu horizontal di mana tidak ada gaya bersih yang bekerja ke arah rotasi poros ketika servo dalam keadaan tahan, ini andal, akurat, dan cukup.

Menambahkan rem ke sumbu ini tidak akan memberikan peningkatan fungsional dalam kualitas penahanan posisi. Yang akan ditambahkan adalah pengkabelan koil rem DC 24V, relai dan penyerap lonjakan di panel kontrol, sirkuit keluaran interlock MBR dalam logika keselamatan mesin, persyaratan urutan rem dalam prosedur komisioning sumbu, dan inspeksi berkala permukaan gesekan cakram rem sebagai bagian dari pemeliharaan preventif. Tidak ada overhead tersebut yang diterjemahkan menjadi manfaat operasional apa pun pada sumbu di mana beban tetap diam ketika servo dalam keadaan tahan.

Perhitungan berubah pada sumbu di mana gravitasi atau ketidakseimbangan beban bekerja ke arah rotasi poros ketika arus servo dihilangkan. Kolom Z vertikal yang membawa kepala spindel, sumbu umpan miring, mekanisme penggeser yang dibebani gravitasi — sumbu-sumbu ini termasuk dalam HC-SF502B (poros lurus dengan rem yang diterapkan pegas). Rem adalah perangkat kritis keselamatan pada sumbu-sumbu tersebut, bukan peningkatan; ketiadaannya akan menjadi kesalahan desain mesin.

Untuk mesin dengan beberapa sumbu 5kW, mengidentifikasi dengan benar sumbu mana yang membutuhkan rem dan mana yang tidak akan menghasilkan desain kelistrikan yang paling sederhana dan paling mudah dipelihara. HC-SF502 adalah pilihan yang tepat untuk setiap sumbu 5kW dalam mesin di mana analisis beban mengkonfirmasi bahwa penahanan rem tidak diperlukan.

Enkoder Generasi J2: Kemampuan dan Keuntungan Kompatibilitas

HC-SF502 menggunakan enkoder absolut serial 14-bit pada 16.384 posisi per revolusi, perangkat umpan balik standar di seluruh keluarga J2 HC-SF asli. Absolut serial berarti enkoder mengirimkan kata posisi digital ke amplifier pada setiap periode sampel — bukan sinyal sinus/kosinus analog — dan mempertahankan penghitung absolut multi-putaran melalui peristiwa mati daya melalui cadangan baterai di amplifier servo.

Untuk aplikasi yang dirancang untuk HC-SF502 — sumbu umpan mesin perkakas CNC, penggerak transfer besar, dan sumbu otomatisasi industri dalam kisaran kapasitas 5kW — resolusi 14-bit sepenuhnya mampu. Toleransi posisi mesin perkakas, batas kesalahan pelacakan, dan kualitas kontrol kecepatan pada sumbu-sumbu ini ditentukan oleh berbagai faktor, di antaranya resolusi enkoder adalah salah satunya. Angka 16.384 ppr lebih dari cukup untuk sebagian besar kebutuhan sumbu era J2 dan J2S pada tingkat daya ini.

Baterai lithium A6BAT Mitsubishi di amplifier servo mempertahankan penghitung absolut multi-putaran melalui gangguan daya apa pun — penonaktifan semalam, trip alarm, penghentian darurat, atau kegagalan daya. Restart mesin setelah salah satu peristiwa ini memulihkan posisi sumbu absolut tanpa siklus pengembalian referensi. Baterai berada di amplifier, bukan di motor, dan diganti di amplifier selama pemeliharaan terencana. Ganti pada alarm baterai lemah pertama dari amplifier; A6BAT yang sepenuhnya habis berarti penghitung absolut hilang dan siklus pengembalian referensi diperlukan sebelum produksi dapat dilanjutkan.

Kompatibilitas amplifier dua generasi adalah karakteristik praktis terpenting dari HC-SF502. Karena enkoder J2 14-bit mendahului platform J2S, ia dapat dibaca oleh kedua generasi amplifier tanpa perubahan pengaturan parameter atau adaptasi perangkat keras:

• MR-J2-500A / MR-J2-500B — Amplifier J2 asli. Kompatibilitas penuh.
• MR-J2S-500A / MR-J2S-500B / MR-J2S-500CP — Amplifier J2-Super. Sepenuhnya kompatibel mundur.

HC-SFS502 (enkoder J2S 17-bit) hanya berjalan pada amplifier MR-J2S-500 — menghubungkannya ke amplifier MR-J2-500 asli menyebabkan kesalahan protokol enkoder dan sumbu tidak akan beroperasi. HC-SF502 tidak memiliki batasan seperti itu. Untuk jumlah mesin yang substansial yang dibangun selama era J2 dengan amplifier MR-J2-500 yang masih beroperasi, HC-SF502 adalah target sumber yang tepat dan satu-satunya yang valid untuk penggantian motor yang sama.

HC-SF502 vs HC-SFS502: Keputusan Sumber

Output mekanis identik. Pemasangan identik. Satu verifikasi menentukan pilihan sumber yang tepat: baca pelat nama amplifier di mesin. MR-J2-500 (tanpa S) — sumber HC-SF502, tidak perlu perubahan amplifier. MR-J2S-500 — kedua motor kompatibel; HC-SFS502 menawarkan resolusi enkoder yang lebih tinggi, HC-SF502 adalah alternatif yang sepenuhnya valid di mana resolusi J2S bukan persyaratan utama.

Keluarga HC-SF 2000 rpm — 5kW dalam Rentang

HC-SF502 berbagi flensa 176 × 176 mm dengan setiap motor dari 2kW hingga 7kW dalam rentang HC-SF 2000 rpm. Dalam setiap titik kapasitas, matriks akhiran penuh mencakup semua kombinasi poros dan rem: tanpa akhiran (lurus, tanpa rem), B (lurus dengan rem), K (beralur pasak, tanpa rem), dan BK (beralur pasak dengan rem). Keempatnya berbagi flensa, protokol enkoder, dan kompatibilitas amplifier yang sama. Tipe poros dan keberadaan rem tidak memengaruhi pemilihan amplifier pada titik kapasitas apa pun.

Aplikasi Khas

Sumbu umpan utama pusat permesinan CNC besar. Sumbu meja X dan Y pada pusat permesinan vertikal dan horizontal format besar yang memindahkan rakitan benda kerja dan perlengkapan yang substansial adalah aplikasi penentu untuk HC-SF502. Ini adalah sumbu horizontal — tidak perlu rem — pada kapasitas 5kW. Permintaan torsi pemotongan berkelanjutan pada meja VMC besar yang mendorong melalui pemotongan berat dapat dengan mudah melebihi apa yang ditangani 3,5kW dengan nyaman. Torsi kontinu 23,9 Nm dari HC-SF502 memberikan ruang termal yang diperlukan.

Penggerak penggeser palet HMC. Pengubah palet pusat permesinan horizontal mentransfer palet yang dimuat antara posisi permesinan dan stasiun pengaturan. Massa palet pada HMC menengah hingga besar dapat mencapai beberapa ratus kilogram, dan penggeser harus berputar berulang kali pada kecepatan produksi. Torsi kontinu 23,9 Nm dan puncak 71,6 Nm dari HC-SF502 menangani beban transfer berkelanjutan dan permintaan torsi percepatan tanpa mendekati batas termal.

Sumbu pusat permesinan kolom bergerak dan jembatan. Pada pusat permesinan kolom bergerak, sumbu traversal kolom memindahkan pengecoran struktural yang besar dan berat di sepanjang panduan linier pada langkah-langkah panjang. Kombinasi inersia tinggi dan kecepatan lintasan cepat tinggi menjadikannya aplikasi 5kW pada mesin format menengah, dan antarmuka kopling poros lurus cocok dengan desain kopling cakram kekakuan tinggi yang digunakan pada sumbu-sumbu ini.

Penggerak kereta sumbu Z mesin bubut CNC besar. Penggerak kereta sumbu Z pusat pemesinan putar tugas berat yang memindahkan rakitan turret dan kereta besar di bawah beban pemotongan berkelanjutan membutuhkan kapasitas 5kW untuk mempertahankan kecepatan pemotongan konstan selama operasi pemutaran dalam. Poros lurus cocok dengan desain kopling yang digunakan antara motor servo dan bola sumbu pada sumbu Z mesin bubut besar.

Pemeliharaan dan penggantian mesin era J2 lama. Mungkin aplikasi yang paling langsung: mesin produksi yang saat ini menjalankan HC-SF502 yang rusak atau aus, dengan amplifier MR-J2-500 terpasang. HC-SF502 baru dalam kotak menggantikan motor asli secara langsung, memulihkan fungsi sumbu penuh tanpa perubahan amplifier, rekayasa ulang parameter, atau kompleksitas komisioning tambahan. Untuk tim pemeliharaan yang mengelola armada mesin era J2, ketersediaan stok baru dalam kotak pada kapasitas ini adalah solusi pemulihan produksi segera.

Baru dalam Kotak, Segel Pabrik

Segel pabrik berarti kemasan asli Mitsubishi dengan semua elemen pelindung tidak terganggu — karton luar utuh, penyangga busa bagian dalam terpasang, penutup pelindung ujung poros terpasang, port konektor enkoder dan daya tertutup, dan segel oli dalam kondisi seperti manufaktur. Tidak ada instalasi sebelumnya, tidak ada riwayat termal, tidak ada beban bantalan dari layanan sebelumnya. Pada bobot yang khas untuk kelas rangka HC-SF 5kW, motor dikirim dalam kemasan yang sesuai dengan massanya, melindungi poros, segel oli, dan rakitan enkoder selama transit.

Untuk mesin yang saat ini berhenti menunggu motor ini, stok baru dalam kotak secara langsung memotong waktu perbaikan dan memberikan unit kondisi yang diketahui tanpa variabel dari peristiwa layanan sebelumnya. Untuk inventaris pemeliharaan terencana pada operasi multi-mesin di mana kapasitas ini muncul pada beberapa sumbu, stok yang disegel pabrik menyediakan unit yang konsisten dan dapat dikomisioning secara langsung.

Disimpan dalam kondisi suhu stabil dan kelembaban rendah jauh dari getaran, stok HC-SF502 yang disegel pabrik mempertahankan spesifikasi penuh selama beberapa tahun. Di atas lima tahun penyimpanan, rotasi poros lambat pra-komisioning sebagai bagian dari inspeksi pemasangan membantu mendistribusikan kembali gemuk bantalan sebelum daya pertama dinyalakan.

Pertanyaan yang Sering Diajukan

T1: Amplifier mana yang kompatibel dengan HC-SF502?

HC-SF502 kompatibel dengan amplifier generasi J2 dan J2-Super pada kelas 500. Model yang dikonfirmasi kompatibel adalah MR-J2-500A dan MR-J2-500B (generasi J2 asli), dan MR-J2S-500A, MR-J2S-500B, dan MR-J2S-500CP (generasi J2-Super). Enkoder J2 14-bit dapat dibaca oleh kedua platform tanpa modifikasi. HC-SF502 tidak kompatibel dengan amplifier MR-J3 atau MR-J4, yang menggunakan antarmuka enkoder yang berbeda.

T2: Apa perbedaan antara HC-SF502 dan HC-SFS502?

Kedua motor memberikan torsi kontinu 23,9 Nm dan puncak 71,6 Nm pada flensa 176 × 176 mm dengan poros lurus dan tanpa rem — secara fisik dapat dipertukarkan pada permukaan pemasangan. Perbedaannya adalah generasi enkoder: HC-SF502 menggunakan enkoder 14-bit (16.384 ppr) dan bekerja dengan amplifier MR-J2 dan MR-J2S. HC-SFS502 menggunakan enkoder 17-bit (131.072 ppr) dan hanya memerlukan amplifier MR-J2S. Jika mesin menjalankan amplifier MR-J2-500 asli, sumber HC-SF502. Jika menjalankan MR-J2S-500, kedua motor kompatibel.

T3: Mengapa HC-SF502 tidak memiliki rem elektromagnetik?

HC-SF502 dirancang untuk sumbu horizontal dan penggerak di mana pengunci servo amplifier memberikan penahanan posisi yang memadai pada semua kondisi berhenti. Pada sumbu-sumbu ini, menambahkan rem memperkenalkan pengkabelan relai, persyaratan urutan MBR, dan komponen panel yang tidak memiliki tujuan fungsional. Untuk sumbu di mana gravitasi atau ketidakseimbangan beban bekerja ke arah rotasi poros saat servo mati — kolom Z vertikal, slide miring, beban tidak seimbang — motor yang tepat adalah HC-SF502B (poros lurus dengan rem yang diterapkan pegas). Spesifikasi tanpa rem adalah pilihan rekayasa, bukan pengurangan biaya.

T4: Di mana baterai enkoder absolut, dan apa yang terjadi jika habis?

Baterai lithium Mitsubishi A6BAT yang mendukung penghitung posisi multi-putaran enkoder absolut 14-bit berada di dalam amplifier servo — bukan di motor. Baterai ini mempertahankan posisi absolut melalui gangguan daya apa pun selama tetap terisi. Ganti A6BAT ketika amplifier menampilkan alarm peringatan baterai lemahnya. Jika baterai habis sepenuhnya, penghitung posisi multi-putaran akan diatur ulang ke nol dan mesin memerlukan siklus pengembalian referensi sebelum produksi dapat dilanjutkan. Dalam kondisi normal, A6BAT bertahan beberapa tahun, tetapi interval penggantian tergantung pada suhu sekitar dan seberapa sering mesin dimatikan.

T5: Bisakah HC-SF502 digunakan untuk mengganti HC-SF502B jika varian rem tidak tersedia?

Secara mekanis motor berbagi flensa dan poros yang sama, tetapi tidak dapat dipertukarkan tanpa menilai kembali desain keselamatan sumbu. HC-SF502B memiliki rem pengaman yang diterapkan pegas; HC-SF502 tidak. Jika desain keselamatan mesin memerlukan penahanan mekanis pada sumbu itu — karena itu adalah sumbu vertikal, membawa beban gravitasi, atau penilaian risiko mesin menentukan rem — mengganti HC-SF502 tanpa rem menghilangkan fungsi keselamatan. Penggantian itu hanya boleh dilakukan setelah tinjauan formal terhadap persyaratan keselamatan sumbu mengkonfirmasi bahwa perubahan tersebut dapat diterima. Untuk penggantian motor berakhiran B yang sama, sumber varian berakhiran B.
