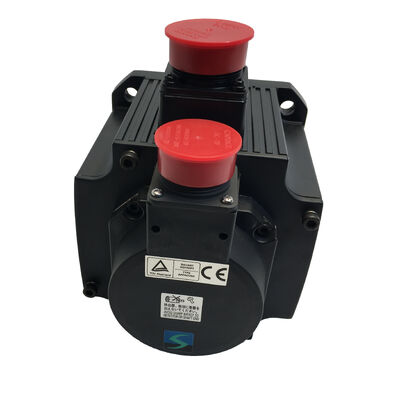

Mitsubishi HC-SFS202K (HCSFS202K) — Motor Servo AC 2kW, Poros Berpasak, Tanpa Rem, Seri MELSERVO-J2S

Identifikasi Produk

Nomor Suku Cadang: HC-SFS202K

Juga Dicari Sebagai: HCSFS202K, HC-SFS-202K

Seri: Mitsubishi MELSERVO HC-SFS (Generasi J2-Super)

Tipe Motor: Motor Servo AC Tanpa Sikat — Poros Berpasak, Tanpa Rem, 2000 rpm

Kondisi: Baru Dalam Kotak, Disegel Pabrik

Alasan Memilih Poros Berpasak Tanpa Rem

Sebagian besar keputusan pemilihan motor servo berfokus pada daya dan torsi. Konfigurasi poros dan keberadaan rem bersifat sekunder — sampai tidak lagi. HC-SFS202K menjawab pasangan persyaratan spesifik: sebuah sumbu yang membutuhkan koneksi poros-ke-kopling yang positif melalui alur pasak yang dimesin, dan di mana desain aplikasi tidak memerlukan penahan mekanis yang aman saat servo mati. Tanpa rem berarti pengkabelan yang lebih sederhana, tidak ada overhead urutan MBR, dan tidak ada beban termal tambahan di panel dari sirkuit relai koil rem. Poros berpasak berarti jalur torsi yang tidak hanya bergantung pada gesekan antara hub dan poros.

Kombinasi tersebut cocok untuk berbagai aplikasi servo industri — sumbu horizontal, penggerak sabuk dan rantai, mekanisme yang digerakkan roda gigi, dan penggerak apa pun di mana beban ditopang secara lateral, gravitasi bukan faktor dalam arah gerakan, dan antarmuka kopling yang secara positif mentransmisikan torsi di bawah beban pembalikan dan siklik adalah pilihan rekayasa.

Dibangun di atas platform MELSERVO-J2S, HC-SFS202K membawa spesifikasi J2-Super penuh: enkoder absolut serial 17-bit pada 131.072 posisi per revolusi, torsi pengenal berkelanjutan 9,55 Nm, puncak 28,6 Nm, dan semua peningkatan bandwidth loop tertutup yang diekstrak oleh prosesor penguat MR-J2S yang lebih cepat dari sinyal umpan balik resolusi lebih tinggi. Ini bukan varian yang dikurangi — menghilangkan rem tidak mengurangi kinerja motor. Ini menghilangkan subsistem mekanis yang tidak pernah dibutuhkan untuk kelas aplikasi ini sejak awal.

Spesifikasi Teknis

Poros Berpasak: Mengapa Penting pada 2kW

Poros lurus dan poros berpasak mentransmisikan torsi melalui mekanisme yang berbeda secara fundamental. Pada poros lurus biasa, lubang hub menjepit di sekitar OD poros, dan gesekan antara kedua permukaan membawa torsi. Gaya jepit — yang dihasilkan oleh penjepit belah hub atau kesesuaian interferensi — harus cukup untuk menahan torsi puncak di bawah kondisi operasi terburuk. Jika tidak, hub akan tergelincir, sumbu servo kehilangan posisi, dan tergantung pada aplikasi, konsekuensinya berkisar dari suku cadang yang dibuang hingga kerusakan mesin.

Alur pasak pada HC-SFS202K mengubah mekanismenya sepenuhnya. Pasak cocok dengan slot yang sesuai yang dimesin ke poros dan lubang hub; di bawah beban, pasak menahan geser di seluruh penampang dan mentransmisikan torsi secara langsung antara poros dan hub. Gesekan masih berkontribusi — hub seharusnya masih terpasang dengan benar — tetapi jalur torsi utama adalah pasak, bukan jepit. Di bawah beban pembalikan, pembebanan siklik, dan input kejutan, koneksi berpasak tetap andal di mana antarmuka gesekan saja mungkin mengalami selip mikro seiring waktu.

Pada 9,55 Nm berkelanjutan dan 28,6 Nm puncak, beban pada poros HC-SFS202K tidak dapat diabaikan. Torsi puncak adalah yang penting untuk pemilihan kopling, dan 28,6 Nm pada poros motor 2.000 rpm yang berulang kali berputar melalui percepatan, beban pemotongan, dan perlambatan adalah jenis tugas yang tepat di mana alur pasak selalu menjadi solusi rekayasa pilihan.

Aplikasi umum yang menentukan poros berpasak pada kapasitas ini:

Penggerak sabuk waktu di mana puli yang digerakkan harus tetap benar-benar terkunci pada poros melalui tegangan sabuk tinggi dan pembalikan torsi siklik. Penggerak roda gigi di mana hub pinion atau roda gigi harus mentransfer torsi tanpa rotasi relatif yang akan menggeser fase jala. Penggerak sprocket rantai di mana sprocket harus mempertahankan hubungan sudut tetap dengan poros di bawah pembebanan kejutan berulang dari keterlibatan rantai. Mekanisme tipe kopling di mana keterlibatan positif antara poros dan komponen yang digerakkan adalah bagian dari prinsip operasi.

Panduan pemasangan dari manual motor servo Mitsubishi: selalu gunakan lubang berulir ujung poros untuk menarik hub secara aksial ke poros — baut penarik, ring, dan mur terhadap permukaan hub menariknya lurus ke posisinya. Jangan memukul atau menekan hub ke poros. Pada ukuran rangka HC-SFS202K, benturan poros selama pemasangan hub ditransmisikan langsung ke cakram enkoder di bagian belakang motor. Kerusakan tidak selalu jelas terlihat, tetapi dapat menyebabkan alarm enkoder intermiten di bawah getaran yang sulit dilacak dan mahal untuk didiagnosis.

Tanpa Rem: Apa yang Disediakan oleh Kunci Servo Sebagai Gantinya

Tanpa rem elektromagnetik, HC-SFS202K menahan posisi sumbu melalui kunci servo penguat — loop kontrol tetap aktif, memantau umpan balik enkoder dan memasok arus korektif untuk mempertahankan kesalahan posisi nol. Dalam kondisi operasi normal, kunci servo sangat efektif; enkoder 17-bit menyediakan data posisi yang sangat halus yang dibutuhkan penguat MR-J2S untuk meminimalkan penyimpangan posisi pada kondisi penahanan apa pun.

Pertanyaan yang relevan untuk setiap aplikasi adalah apa yang terjadi ketika kunci servo menghilang — pada e-stop, trip alarm, kegagalan daya, atau penghentian mesin yang direncanakan. Untuk sumbu horizontal yang membawa mekanisme yang dimuat secara simetris, sumbu hanya meluncur hingga berhenti di bawah fungsi rem dinamis penguat dan tetap di sana, didorong oleh gaya gesekan kecil di kereta penggerak. Tidak diperlukan penahan mekanis karena tidak ada gaya yang tidak seimbang yang mendorong sumbu ke arah mana pun.

Di mana gambaran itu berubah — di mana gravitasi, pegas pra-beban, atau gesekan asimetris dapat menggerakkan sumbu saat servo mati — HC-SFS202K adalah spesifikasi yang salah. Sumbu-sumbu tersebut termasuk dalam HC-SFS202BK (rem dan alur pasak) atau HC-SFS202B (rem, poros lurus). HC-SFS202K tanpa rem adalah motor yang tepat justru ketika sistem penahan mekanis akan menambah kompleksitas, overhead pengkabelan, dan komponen panel yang tidak dibutuhkan oleh aplikasi.

Salah satu area di mana tidak adanya rem benar-benar menyederhanakan sistem: mesin multi-sumbu dengan banyak sumbu servo. Setiap rem menambah relai, kabel rem, penyerap lonjakan, dan daya 24V DC. Pada mesin dengan dua belas atau enam belas sumbu servo, menghilangkan rem dari sumbu yang tidak membutuhkannya secara terukur mengurangi kompleksitas panel. HC-SFS202K berkontribusi pada penyederhanaan itu pada setiap sumbu horizontal dalam sistem.

Enkoder 17-Bit: Umpan Balik J2-Super pada 2000 rpm

Peningkatan enkoder yang menentukan dari platform MELSERVO-J2S — dari perangkat 14-bit (16.384 ppr) pada seri HC-SF ke perangkat 17-bit (131.072 ppr) pada seri HC-SFS — berlaku sepenuhnya untuk HC-SFS202K. Delapan kali resolusi enkoder mengubah kualitas setiap sinyal yang dihitung oleh penguat MR-J2S dari data posisi.

Estimasi kecepatan mendapat manfaat paling langsung. Penguat menurunkan kecepatan dari sampel posisi berturut-turut. Dengan 131.072 posisi per revolusi yang tersedia, setiap sampel mencakup peningkatan sudut yang halus pada 2.000 rpm, memberikan loop kecepatan perkiraan kecepatan bebas noise untuk digunakan. Perkiraan yang bersih itu memungkinkan penguatan proporsional yang lebih tinggi dalam loop kecepatan tanpa menimbulkan resonansi mekanis, yang berarti regulasi kecepatan yang lebih ketat dan penolakan gangguan yang lebih cepat selama beban pemotongan dan pembalikan sumbu.

Kinerja loop posisi meningkat secara proporsional. Resolusi halus memungkinkan loop kontrol mendeteksi dan memperbaiki penyimpangan posisi yang sangat kecil — kompensasi defleksi alat, koreksi pertumbuhan termal, manajemen backlash sekrup timbal — dengan tingkat sensitivitas yang tidak dapat ditandingi oleh umpan balik 14-bit.

Fungsi absolut dipertahankan oleh baterai lithium A6BAT di dalam penguat MR-J2S. Baterai menyimpan penghitung posisi absolut multi-putaran melalui gangguan daya apa pun, yang direncanakan atau tidak direncanakan. Mulai ulang setelah penghentian semalam, pemulihan e-stop, atau reset alarm membawa sumbu ke posisi absolut terakhir yang diketahui tanpa gerakan pengembalian referensi apa pun. Untuk jadwal produksi yang ketat di mana waktu mulai ulang penting, ini adalah penghematan waktu yang nyata di setiap giliran.

Penguat yang Kompatibel

HC-SFS202K berpasangan dengan penguat kelas MR-J2S-200. Tiga varian mencakup arsitektur kontrol utama yang digunakan pada platform J2-Super:

MR-J2S-200A menerima perintah analog dan pulsa dari sistem CNC dan PLC. Mode kontrol posisi, kecepatan, dan torsi semuanya tersedia. Pengaturan dan pemantauan melalui MR Configurator (MRZJW3-SETUP) melalui RS-232C.

MR-J2S-200B beroperasi melalui bus serial serat optik SSCNET di bawah pengontrol gerakan Mitsubishi — seri A atau seri Q. Gerakan terkoordinasi multi-sumbu dengan interpolasi ditangani di tingkat pengontrol; penguat mengeksekusi perintah lintasan yang diterima melalui jaringan menggunakan umpan balik enkoder lokal.

MR-J2S-200CP menggabungkan fungsi pemosisian bawaan, menyimpan hingga 31 posisi target secara internal. Perintah CC-Link atau I/O memilih target dan memicu gerakan, menjadikan varian ini cocok untuk pemosisian mandiri tanpa pengontrol gerakan khusus.

Ketiga varian sepenuhnya mendukung enkoder 17-bit HC-SFS202K dan arus terukur 11A. HC-SFS202K tidak kompatibel dengan penguat MR-J2-200 generasi pertama (generasi pertama, pra-J2S), yang tidak dapat menafsirkan format enkoder 17-bit, atau dengan penguat MR-J3 atau MR-J4. Di mana penguat yang terpasang adalah MR-J2 generasi pertama, HC-SF202K (motor J2 dengan enkoder 14-bit) adalah target sumber yang tepat.

Di Mana HC-SFS202K Berada dalam Keluarga HC-SFS 2000 rpm

HC-SFS202K naik dari grup flensa 130 × 130 mm ke flensa 176 × 176 mm — jejak pemasangan yang sama yang dibagikan oleh setiap model dari 2kW hingga 7kW dalam keluarga ini. Mesin yang dirancang di sekitar ukuran flensa ini dapat mengakomodasi peningkatan kapasitas motor dalam kisaran tersebut tanpa perubahan pelat pemasangan.

Akhiran "K" secara konsisten menunjukkan poros berpasak di seluruh keluarga HC-SFS. Setiap kapasitas dari 500W hingga 7kW tersedia dalam bentuk poros berpasak, dan dalam setiap kapasitas, varian tanpa rem poros lurus berpasak berpasangan secara mekanis dengan flensa yang sama dan secara elektrik dengan penguat yang sama seperti varian poros lurus. Pilihan poros tidak berpengaruh pada pemilihan penguat.

Aplikasi Khas

Sumbu penggerak sabuk waktu pada mesin perkakas. Penggerak pengindeksan majalah alat, sabuk penggeser palet, dan sumbu transfer konveyor yang menggunakan antarmuka sabuk waktu bergigi memerlukan puli poros berpasak untuk mencegah tegangan sabuk dan gaya keterlibatan gigi siklik memutar puli relatif terhadap poros. Pada 9,55 Nm berkelanjutan, HC-SFS202K menangani beban pengubah alat format sedang dan mekanisme palet dengan baik dalam peringkat termalnya.

Sumbu tambahan yang digerakkan roda gigi. Penggerak tambahan meja putar CNC menggunakan kopling roda gigi antara poros servo dan input meja, dan mekanisme umpan yang digerakkan roda gigi pada mesin perkakas khusus, memerlukan poros berpasak untuk koneksi hub roda gigi yang positif dan bebas celah. Puncak 28,6 Nm menyediakan torsi percepatan untuk pengindeksan cepat sementara 9,55 Nm berkelanjutan mencakup gerakan putar yang berkelanjutan.

Sumbu umpan sekrup bola dengan kopling roda gigi. Pada pusat pemesinan di mana reduksi roda gigi berada di antara motor servo dan input sekrup bola, sisi motor dari kopling roda gigi biasanya menggunakan antarmuka berpasak. Poros berpasak HC-SFS202K menyediakan koneksi tersebut, dan resolusi halus enkoder J2-Super memberikan umpan balik melalui rasio roda gigi untuk memberikan resolusi efektif yang tinggi pada loop posisi di meja.

Konveyor horizontal dan penggerak transfer. Pengindeksan konveyor yang digerakkan servo pada jalur perakitan otomatis, sistem transfer suku cadang, dan peralatan paletisasi menggunakan motor servo berkapasitas sedang pada sumbu transfer horizontal. Ini adalah sumbu yang tepat di mana rem tidak diperlukan — beban ditopang secara horizontal, dan konveyor menahan posisi melalui gesekan mekanis ketika kunci servo dilepaskan — dan di mana poros berpasak cocok dengan desain penggerak sprocket atau kopling.

Sumbu kontrol penggulungan dan ketegangan. Sumbu penanganan material yang berjalan dalam mode kontrol torsi untuk mengatur ketegangan web atau torsi penggulungan menggunakan perintah arus motor servo sebagai referensi torsi. Enkoder 17-bit HC-SFS202K menyediakan umpan balik kecepatan yang halus dan beriak rendah yang dibutuhkan mode kontrol torsi untuk mengatur ketegangan tanpa osilasi di berbagai rentang kecepatan.

Baru Dalam Kotak, Disegel Pabrik

Disegel pabrik berarti kemasan asli Mitsubishi dengan semua penutup pelindung tidak terganggu — alur pasak poros dan slot pasak dilindungi oleh penutup ujung poros, konektor enkoder dan port konektor daya tetap tersegel, dan segel minyak pada titik tembus poros dalam kondisi seperti manufaktur. Motor belum pernah dipasang, belum pernah diberi daya, dan tidak memiliki riwayat mekanis atau termal.

Untuk mesin yang saat ini berhenti menunggu suku cadang ini, stok baru dalam kotak menghilangkan waktu tunggu perbaikan dari jalur kritis sepenuhnya. Untuk stok pemeliharaan terencana, unit yang disegel pabrik disimpan dengan benar selama beberapa tahun di bawah kondisi suhu stabil dan kelembaban rendah. Di atas lima tahun penyimpanan, rotasi poros manual yang lambat sebagai bagian dari pemeriksaan pra-pemasangan membantu mendistribusikan kembali gemuk bantalan sebelum motor digunakan.

Pertanyaan yang Sering Diajukan

Q1: Penguat mana yang kompatibel dengan HC-SFS202K?

HC-SFS202K memerlukan penguat kelas MR-J2S-200. Tiga varian standar adalah MR-J2S-200A (perintah analog/pulsa serbaguna, kontrol posisi/kecepatan/torsi), MR-J2S-200B (bus serat optik SSCNET untuk pengontrol gerakan Mitsubishi), dan MR-J2S-200CP (pemosisian tabel titik bawaan dengan CC-Link). Semua mendukung enkoder serial 17-bit. HC-SFS202K tidak kompatibel dengan penguat MR-J2-200 generasi pertama atau dengan penguat MR-J3 / MR-J4.

Q2: Apa perbedaan antara HC-SFS202K dan HC-SFS202BK?

Kedua motor identik dalam semua spesifikasi listrik dan mekanis — 2kW, 9,55 Nm, puncak 28,6 Nm, enkoder 17-bit, poros berpasak, flensa 176 × 176 mm, persyaratan penguat yang sama. Satu-satunya perbedaan adalah bahwa HC-SFS202BK memiliki rem yang diterapkan pegas elektromagnetik; HC-SFS202K tidak memilikinya. Pilih HC-SFS202K tanpa rem untuk sumbu horizontal dan aplikasi apa pun di mana kunci servo sudah cukup pada semua kondisi berhenti. Pilih HC-SFS202BK ketika sumbu membawa beban gravitasi atau memerlukan penahan mekanis yang aman saat servo mati.

Q3: Apa perbedaan antara HC-SFS202K dan HC-SFS202 (poros lurus)?

Secara mekanis dan elektrik identik — output, torsi, enkoder, flensa, dan kelas penguat yang sama. Satu-satunya perbedaan adalah antarmuka poros. HC-SFS202 memiliki poros lurus polos untuk kopling penjepit gesekan. HC-SFS202K memiliki alur pasak yang dimesin untuk transmisi torsi pasak-dan-hub yang positif. Pilih berdasarkan desain kopling mekanisme yang digerakkan. Tidak ada perbedaan kinerja antara kedua tipe poros di bawah kondisi kopling yang terpasang dengan benar.

Q4: Bisakah HC-SFS202K menggantikan HC-SF202K dari generasi J2 yang lebih lama?

Kedua motor berbagi flensa 176 × 176 mm yang sama dan dapat dipertukarkan secara mekanis pada antarmuka pemasangan. Namun, generasi enkoder berbeda: HC-SF202K menggunakan enkoder 14-bit dan kompatibel dengan penguat MR-J2 dan MR-J2S. HC-SFS202K menggunakan enkoder 17-bit dan memerlukan penguat MR-J2S. Jika mesin menjalankan penguat MR-J2-200 generasi pertama, HC-SFS202K tidak akan beroperasi — cari HC-SF202K sebagai gantinya. Jika penguatnya adalah MR-J2S-200, HC-SFS202K adalah pengganti langsung dengan resolusi umpan balik yang lebih tinggi.

Q5: Apakah pasak disertakan dengan HC-SFS202K?

Praktik standar Mitsubishi untuk motor HC-SFS poros berpasak adalah menyediakan pasak secara terpisah dari poros — alur pasak dimesin ke dalam poros, tetapi pasaknya sendiri biasanya tidak termasuk dalam kemasan motor. Verifikasi dimensi pasak terhadap spesifikasi alur pasak poros dan hub sebelum perakitan, dan gunakan pasak yang terpasang dengan benar dengan toleransi yang sesuai untuk kondisi beban torsi dan kejutan aplikasi. Lihat manual instruksi motor servo Mitsubishi yang relevan untuk dimensi poros dan spesifikasi pasak yang direkomendasikan untuk ukuran rangka HC-SFS202.
