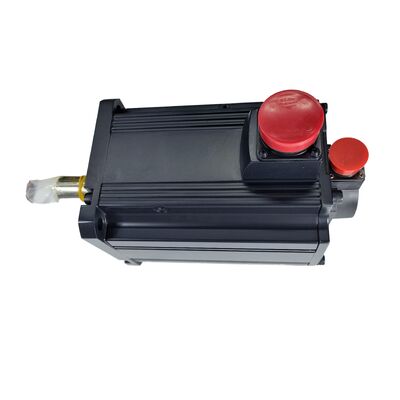

Mitsubishi HC-SF202K (HCSF202K) — Motor Servo AC 2kW, Poros Berpasak, Tanpa Rem, Seri MELSERVO J2

Identifikasi Produk

Nomor Suku Cadang: HC-SF202K

Juga Dicari Sebagai: HCSF202K, HC-SF-202K

Seri: Mitsubishi MELSERVO HC-SF (Generasi J2)

Tipe Motor: Motor Servo Tanpa Sikat AC — Poros Berpasak, Tanpa Rem, 2000 rpm

Kondisi: Baru dalam Kotak, Segel Pabrik

Gambaran Umum

Mitsubishi HC-SF202K adalah motor servo brushless AC inersia sedang 2kW dari platform MELSERVO J2 asli, dengan rating 2.000 rpm dengan torsi kontinu 9,55 Nm dan alur pasak yang dimesin pada poros penggerak. Tidak ada rem elektromagnetik yang terpasang. Ini adalah spesifikasi untuk sumbu horizontal, penggerak yang digabungkan roda gigi, mekanisme sabuk bergigi, dan aplikasi generasi J2 2kW apa pun di mana koneksi poros-ke-kopling yang positif penting dan penahanan mekanis saat servo mati tidak diperlukan.

Dalam keluarga J2 HC-SF, akhiran "K" hanya berarti satu hal: poros penggerak memiliki alur pasak yang dimesin. Segala sesuatu yang lain tentang motor — daya keluaran, peringkat torsi, encoder, dimensi flensa, persyaratan amplifier — dibagi dengan HC-SF202 poros lurus. Perubahan konfigurasi poros murni tentang antarmuka kopling, dan ini adalah pilihan yang tepat kapan pun desain mekanis sisi yang digerakkan memerlukan jalur torsi pasak-dan-alur daripada antarmuka penjepit yang hanya mengandalkan gesekan.

Dua fakta tentang HC-SF202K sangat penting bagi siapa pun yang mencari pengganti. Pertama, sebagai motor generasi J2 dengan encoder 14-bit, motor ini kompatibel dengan amplifier MR-J2-200 asli dan platform MR-J2S-200 yang lebih baru — cakupan amplifier yang lebih luas daripada HC-SFS202K generasi J2S, yang memerlukan perangkat keras MR-J2S. Kedua, flensa 176 × 176 mm dibagi dengan setiap motor dalam rentang HC-SF/SFS 2kW hingga 7kW, membuat penggantian fisik yang sama menjadi mudah dalam braket kapasitas tersebut.

Spesifikasi Teknis

Poros Berpasak: Apa yang Dipecahkannya pada 2kW

Jalur torsi melalui koneksi poros-ke-hub menentukan seberapa andal sambungannya selama masa pakai mesin. Poros lurus polos sepenuhnya mengandalkan gesekan antara OD poros dan lubang hub — gaya penjepitan harus cukup tinggi untuk menahan torsi puncak tanpa selip dalam kondisi terburuk yang akan pernah dihadapi sumbu. Kondisi terburuk pada sumbu servo jarang merupakan torsi pemotongan keadaan stabil; lebih sering merupakan pembalikan mendadak, deselerasi cepat dari kecepatan lintasan maksimum, atau input kejutan dari pemotongan yang terputus atau perintah penghentian sumbu yang tiba-tiba.

Alur pasak yang dimesin ke poros HC-SF202K mengubah perhitungan itu. Pasak menempati slot yang cocok di poros dan lubang hub, mentransmisikan torsi langsung melalui penampang geser pasak daripada hanya melalui gesekan. Di bawah pembebanan siklik, torsi pembalikan, dan input kejutan — kondisi yang secara bertahap menginduksi selip mikro pada antarmuka gesekan yang dijepit secara marjinal — koneksi berpasak tetap stabil. Posisi tidak hilang, kopling tidak bergeser, dan poros tidak mengembangkan bekas aus akibat gesekan antara hub dan OD poros.

Pada 9,55 Nm kontinu dan 28,6 Nm puncak, beban tersebut nyata. Puncak 28,6 Nm mewakili permintaan torsi selama fase akselerasi gerakan sumbu — momen ketika amplifier memerintahkan arus maksimum untuk membawa sumbu yang dibebani ke kecepatan lintasan cepat. Hub kopling yang dipasang pada poros lurus polos dengan gaya penjepitan marjinal mungkin menangani torsi keadaan stabil tanpa insiden selama berbulan-bulan, kemudian selip sekali selama urutan akselerasi agresif dan menimbulkan kesalahan posisi yang hanya terlihat sebagai offset dimensi yang dimesin.

Alur pasak adalah tindakan pencegahan. Pulley bergigi, sprocket, hub roda gigi, dan kopling presisi di mana posisi sudut antara poros dan komponen yang digerakkan harus dipertahankan — ini adalah antarmuka yang termasuk pada poros berpasak, dan HC-SF202K adalah spesifikasi yang tepat untuknya.

Satu poin pemasangan yang berlaku untuk semua motor HC-SF dengan alur pasak: gunakan lubang berulir ujung poros dan baut penarik untuk menarik hub secara aksial ke poros daripada memukul atau menekannya. Beban benturan selama pemasangan hub berjalan di sepanjang poros ke cakram encoder dan rakitan bantalan di bagian belakang motor. Kerusakan encoder yang dihasilkan tidak selalu langsung — sering kali muncul kemudian sebagai alarm posisi intermiten atau pembacaan encoder yang tidak menentu di bawah beban getaran, yang sulit didiagnosis dan dilacak kembali ke peristiwa pemasangan awal.

Tanpa Rem: Konfigurasi yang Tepat untuk Sumbu Ini

Tidak adanya rem elektromagnetik pada HC-SF202K adalah spesifikasi, bukan kelalaian. Untuk sumbu horizontal di mana tidak ada gaya gravitasi atau asimetris yang bekerja ke arah rotasi poros motor, penguncian servo — penahanan posisi loop tertutup amplifier dengan arus motor aktif — sudah cukup dalam semua kondisi berhenti. Menambahkan rem pada sumbu ini menimbulkan kerumitan perkabelan, relai dan penyerap lonjakan di panel, penarikan arus DC 24V tambahan, dan pengurutan interlock MBR dalam logika keselamatan mesin, semuanya untuk fungsi mekanis yang sebenarnya tidak pernah dibutuhkan oleh aplikasi.

HC-SF202K termasuk pada sumbu di mana deskripsi itu cocok: umpan tabel X dan Y pada pusat permesinan, penggerak transfer horizontal, sumbu konveyor sabuk dan rantai, dan mekanisme tambahan yang digerakkan roda gigi di mana beban didukung secara mekanis terhadap gravitasi dan penguncian servo memadai di antara gerakan dan saat istirahat.

Di mana gambarnya berbeda — sumbu vertikal, lengan yang dibebani gravitasi, mekanisme tidak seimbang yang akan bergeser saat servo mati — motor yang tepat adalah HC-SF202BK, yang menambahkan rem elektromagnetik yang diterapkan pegas ke konfigurasi poros berpasak yang sama. Spesifikasi keluaran mekanis identik; rem adalah satu-satunya tambahan, dan itu ada khusus untuk aplikasi tersebut.

Di seluruh mesin multi-sumbu dengan delapan, dua belas, atau enam belas sumbu servo, HC-SF202K berkontribusi pada sistem kelistrikan yang lebih sederhana pada setiap sumbu yang tidak memerlukan fungsi rem. Kesederhanaan itu memiliki nilai nyata selama komisioning, pemecahan masalah, dan pemeliharaan jangka panjang.

Encoder Generasi J2: Kemampuan dan Kompatibilitas

HC-SF202K menggunakan platform J2 encoder absolut serial 14-bit pada 16.384 posisi per revolusi. Ini adalah perangkat umpan balik digital serial — data posisi ditransmisikan sebagai sinyal serial ke amplifier, bukan sebagai pasangan sinus/kosinus analog — dan termasuk penghitung multi-putaran absolut yang didukung daya baterai.

Pada 2kW dan 2.000 rpm, resolusi 14-bit sepenuhnya mampu untuk aplikasi yang dilayani oleh motor ini. Sumbu umpan mesin perkakas, pemosisian konveyor, penggerak pengindeksan, dan mekanisme otomatisasi yang digerakkan roda gigi semuanya beroperasi dengan toleransi posisi jauh di dalam apa yang dapat diselesaikan oleh 16.384 ppr. Batasan praktis pengkodean 14-bit versus 17-bit paling jelas terlihat pada laju umpan yang sangat rendah, dalam operasi kontur yang lambat, atau dalam aplikasi penggerak langsung di mana resolusi encoder pada titik beban adalah kendala utama pada kehalusan kecepatan. Untuk sebagian besar aplikasi sumbu mesin perkakas era J2, ini bukanlah kendala yang mengikat.

Penghitung multi-putaran absolut mempertahankan data posisi antar siklus daya menggunakan baterai lithium A6BAT di dalam amplifier servo. Posisi bertahan dari gangguan daya apa pun — shutdown semalam, trip alarm, e-stop — dan sumbu muncul pada posisi absolutnya yang benar pada saat daya dinyalakan berikutnya tanpa gerakan pengembalian referensi. Ganti A6BAT saat peringatan baterai lemah amplifier, sebelum pengosongan penuh menyebabkan hilangnya posisi absolut yang tersimpan.

Cerita kompatibilitas amplifier adalah kekuatan praktis HC-SF202K. Karena encoder J2 14-bit mendahului platform J2S, ia dapat dibaca oleh dua generasi amplifier Mitsubishi:

• MR-J2-200A / MR-J2-200B — Amplifier generasi J2 asli. Kompatibilitas penuh, tanpa batasan, tanpa solusi parameter.
• MR-J2S-200A / MR-J2S-200B / MR-J2S-200CP — Amplifier J2-Super. Sepenuhnya kompatibel mundur dengan encoder J2.

HC-SFS202K (generasi J2S, 17-bit) hanya berjalan pada amplifier MR-J2S-200. HC-SF202K berjalan pada keduanya. Untuk mesin yang saat ini beroperasi dengan amplifier MR-J2-200 asli — basis terpasang yang besar pada mesin perkakas yang diproduksi sepanjang era J2 — HC-SF202K adalah target sumber yang tepat, dan tidak diperlukan peningkatan amplifier bersamaan dengan penggantian motor.

HC-SF vs HC-SFS pada 2kW: Keputusan Penggantian Praktis

Setiap kali motor poros berpasak keluarga J2 2kW memerlukan penggantian, perbandingan yang sama muncul. Baik HC-SF202K maupun HC-SFS202K memberikan torsi kontinu 9,55 Nm, puncak 28,6 Nm, pada flensa 176 × 176 mm, dengan poros berpasak dan tanpa rem — keluarannya sama. Pemasangannya sama. Antarmuka porosnya sama.

Keputusan bergantung pada satu verifikasi: amplifier apa yang terpasang di mesin? Periksa pelat nama amplifier. Jika terbaca MR-J2-200 (tanpa S), sumber HC-SF202K — HC-SFS202K akan mengalami kesalahan pada kesalahan encoder dan tidak akan beroperasi. Jika terbaca MR-J2S-200, kedua motor berfungsi; HC-SFS202K menawarkan umpan balik resolusi lebih tinggi, tetapi HC-SF202K adalah alternatif yang sepenuhnya valid yang menghindari risiko ketidakpastian kompatibilitas pada mesin yang lebih tua.

Keluarga HC-SF 2000 rpm — 2kW dalam Konteks

HC-SF202K menandai transisi dari kelompok flensa 130 × 130 mm ke kelompok flensa 176 × 176 mm dalam rentang HC-SF 2000 rpm. Mulai dari 2kW ke atas, semua motor dalam keluarga ini berbagi flensa yang lebih besar, dan dalam setiap braket kapasitas, varian poros berpasak dan poros lurus berbagi pola baut pemasangan yang sama. Perbedaan akhiran rem dan tipe poros tidak memengaruhi antarmuka flensa.

Aplikasi Khas

Sumbu penggerak sabuk bergigi. Sumbu mesin perkakas yang menggunakan penggerak sabuk bergigi antara motor servo dan input ball screw atau rack memerlukan pulley penggerak berpasak. Ketegangan sabuk dikombinasikan dengan beban keterlibatan gigi siklik menciptakan kondisi di mana koneksi poros berpasak mencegah putaran pulley penggerak relatif terhadap poros motor. Peringkat kontinu 9,55 Nm dari HC-SF202K menangani beban sumbu mesin perkakas kelas menengah pada kecepatan sabuk terukur dalam margin operasi yang nyaman.

Sumbu putar yang digabungkan roda gigi. Unit penggerak sumbu ke-4 CNC, input roda gigi cacing meja putar, dan sumbu tambahan rantai roda gigi menggunakan motor servo dengan poros berpasak di hub roda gigi sisi motor untuk koneksi torsi yang positif dan bebas kelonggaran. HC-SF202K menyediakan kapasitas 2kW dan antarmuka berpasak yang dibutuhkan desain ini, dengan kompatibilitas penuh untuk amplifier MR-J2 yang awalnya ditentukan dalam sebagian besar mesin yang menggunakannya.

Penggerak transfer rantai dan sprocket. Sistem transfer otomatis yang menggunakan penggerak rantai dan sprocket pada sumbu pengindeksan yang dikontrol servo menentukan sprocket berpasak untuk mencegah sprocket penggerak berputar relatif terhadap poros motor di bawah beban impulsif yang menjadi ciri khas keterlibatan rantai. HC-SF202K cocok untuk konveyor transfer horizontal, sistem transfer palet, dan mekanisme pengindeksan benda kerja jenis ini pada kapasitas 2kW.

Pemeliharaan mesin perkakas lama. Kompatibilitas amplifier ganda HC-SF202K menjadikannya target sumber pilihan pertama untuk mesin yang dibuat selama era J2 yang menjalankan amplifier MR-J2-200. Daripada mencari motor dan secara bersamaan meningkatkan amplifier ke MR-J2S — intervensi yang lebih kompleks dan mahal — HC-SF202K langsung cocok dengan perangkat keras yang ada. Untuk tim pemeliharaan yang mendukung armada mesin era J2, ini penting secara praktis.

Sumbu pengemasan dan pelabelan siklus tinggi. Sumbu sabuk bergigi yang digerakkan servo pada jalur pengemasan — umpan produk, penggerak aplikator label, stasiun pembentuk karton — berjalan pada tingkat siklus tinggi dengan beban torsi sedang. Poros berpasak cocok untuk antarmuka pulley sabuk bergigi, dan encoder absolut era J2 menyediakan akurasi register yang diperlukan untuk keselarasan produk-ke-label yang konsisten tanpa siklus homing setelah setiap e-stop atau restart mesin.

Baru dalam Kotak, Segel Pabrik

Segel pabrik berarti kemasan asli Mitsubishi dengan semuanya tidak terganggu — slot pasak pada poros dilindungi oleh penutup ujung poros, semua port konektor tertutup, segel minyak dalam kondisi seperti manufaktur, dan kemasan busa internal utuh. Motor belum pernah dipasang, belum pernah diberi daya, dan tidak memiliki riwayat termal atau mekanis untuk diperhitungkan.

Untuk mesin yang saat ini menunggu suku cadang ini untuk melanjutkan produksi, stok baru dalam kotak berarti tidak ada waktu perbaikan dan tidak ada ketidakpastian tentang kondisi layanan sebelumnya. Motor dikirim siap untuk pemasangan langsung. Untuk inventaris suku cadang pemeliharaan terencana, stok yang disegel pabrik disimpan dengan baik selama beberapa tahun dalam kondisi stabil, kering tanpa getaran. Setelah lima tahun penyimpanan, rotasi poros lambat sebelum komisioning membantu mendistribusikan kembali gemuk bantalan sebelum daya pertama dinyalakan.

Pertanyaan yang Sering Diajukan

Q1: Amplifier mana yang kompatibel dengan HC-SF202K?

HC-SF202K kompatibel dengan amplifier generasi J2 asli dan J2-Super (J2S) pada kelas 200. Model yang dikonfirmasi kompatibel adalah MR-J2-200A dan MR-J2-200B (generasi J2 asli), dan MR-J2S-200A, MR-J2S-200B, dan MR-J2S-200CP (generasi J2-Super). Encoder 14-bit generasi J2 dapat dibaca oleh kedua platform. HC-SF202K tidak kompatibel dengan amplifier MR-J3 atau MR-J4, yang menggunakan antarmuka encoder yang berbeda.

Q2: Apa perbedaan antara HC-SF202K dan HC-SFS202K?

Kedua motor memberikan torsi kontinu 9,55 Nm, puncak 28,6 Nm, pada flensa 176 × 176 mm dengan poros berpasak dan tanpa rem — dapat diganti secara mekanis pada pemasangan. Perbedaannya adalah generasi encoder: HC-SF202K menggunakan encoder 14-bit (16.384 ppr) dan bekerja dengan amplifier MR-J2 dan MR-J2S. HC-SFS202K menggunakan encoder 17-bit (131.072 ppr) dan hanya memerlukan amplifier MR-J2S. Jika mesin menjalankan amplifier MR-J2-200 asli, sumber HC-SF202K. Jika menjalankan MR-J2S-200, kedua motor kompatibel.

Q3: Apa perbedaan antara HC-SF202K dan HC-SF202 (poros lurus)?

Kedua motor identik secara elektrik dan mekanis dalam segala hal kecuali porosnya. HC-SF202 memiliki poros lurus polos untuk kopling penjepit gesekan. HC-SF202K memiliki alur pasak yang dimesin untuk transmisi torsi pasak-dan-hub yang positif. Output terukur sama, angka torsi sama, encoder sama, kompatibilitas amplifier sama, flensa sama. Pilih di antara keduanya berdasarkan desain kopling mekanisme yang digerakkan — tidak ada perbedaan kinerja di antara keduanya dalam kondisi pemasangan yang benar.

Q4: Apa perbedaan antara HC-SF202K dan HC-SF202BK?

Sekali lagi, perbedaan satu fitur: HC-SF202BK menambahkan rem yang diterapkan pegas. Segala sesuatu yang lain — poros berpasak, 2kW, 9,55 Nm, puncak 28,6 Nm, encoder 14-bit, flensa 176 × 176 mm, kompatibilitas amplifier — identik. HC-SF202K tanpa rem cocok untuk sumbu horizontal dan aplikasi apa pun di mana penguncian servo memberikan penahanan yang cukup dalam semua kondisi berhenti. HC-SF202BK diperlukan untuk sumbu vertikal, mekanisme yang dibebani gravitasi, atau aplikasi apa pun di mana desain mesin yang aman memerlukan penahanan mekanis yang aman saat daya servo dilepas.

Q5: Apakah HC-SF202K menyertakan pasak untuk alur pasak?

Praktik standar Mitsubishi di seluruh jajaran poros berpasak HC-SF adalah memasok motor tanpa pasak — alur pasak dimesin ke poros, tetapi pasak itu sendiri tidak termasuk dalam kemasan motor. Verifikasi dimensi alur pasak poros terhadap hub yang digerakkan sebelum memesan pasak, dan pilih pasak dengan toleransi lebar, tinggi, dan panjang yang benar untuk hub dan siklus torsi serta tugas aplikasi. Lihat manual instruksi motor servo Mitsubishi untuk dimensi poros dan alur pasak seri HC-SF202.
