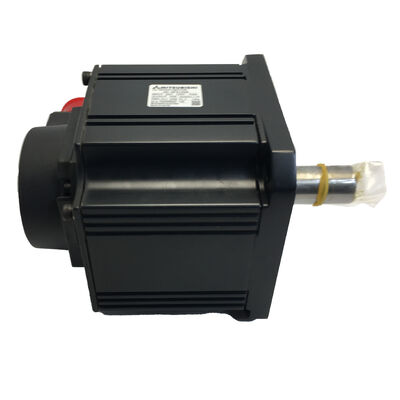

Mitsubishi HC-SFS202BK (HCSFS202BK) — Motor Servo AC 2kW, Poros Berpasak + Rem, Seri MELSERVO-J2S

Identifikasi Produk

Nomor Suku Cadang: HC-SFS202BK

Juga Dicari Sebagai: HCSFS202BK, HC-SFS-202BK

Seri: Mitsubishi MELSERVO HC-SFS (Generasi J2-Super)

Tipe Motor: Motor Servo Tanpa Sikat AC — Poros Berpasak dengan Rem Elektromagnetik, 2000 rpm

Kondisi: Baru Dalam Kotak, Segel Pabrik

Gambaran Umum

Mitsubishi HC-SFS202BK adalah motor servo brushless AC inersia sedang 2kW dari platform MELSERVO-J2S, menggabungkan dua fitur yang mendefinisikan varian spesifik ini: alur pasak yang dimesin pada poros penggerak dan rem elektromagnetik yang diterapkan pegas. Dengan torsi pengenal berkelanjutan 9,55 Nm dengan puncak 28,6 Nm, motor ini memberikan kapasitas akselerasi dan output kondisi stabil yang dibutuhkan untuk rentang tengah aplikasi penggerak mesin perkakas dan otomatisasi — sumbu yang membutuhkan lebih dari yang dapat ditawarkan servo berkapasitas kecil tetapi di mana motor 3,5kW atau lebih besar akan terlalu besar dan lebih sulit dibenarkan dari segi biaya dan ruang panel.

Mengapa kombinasi spesifik ini? Poros berpasak dan rem menjawab dua pertanyaan terpisah dalam desain aplikasi, dan varian ini memenuhi keduanya sekaligus. Alur pasak menyediakan koneksi mekanis positif antara poros dan komponen yang digerakkan — puli sabuk sinkron, hub roda gigi, kopling bola sekrup — memastikan bahwa jalur torsi melalui antarmuka tidak hanya bergantung pada gesekan. Rem menyediakan penahan sumbu yang aman dari kegagalan yang wajib ada kapan pun kehilangan daya servo berarti beban bebas bergerak ke arah yang tidak terkontrol.

Didukung oleh encoder absolut serial 17-bit dari platform J2-Super, HC-SFS202BK memberikan 131.072 posisi per putaran umpan balik ke amplifier MR-J2S. Loop posisi berjalan pada data yang sangat halus, dan fungsi absolut mempertahankan posisi multi-putaran penuh di antara siklus daya — tidak perlu urutan homing setelah pemadaman, reset alarm, atau gangguan daya apa pun.

Spesifikasi Teknis

Dua Fitur, Dua Masalah Terpecahkan

Poros Berpasak

Alur pasak adalah detail kecil dengan konsekuensi mekanis yang signifikan. Pada motor poros lurus, hub kopling mentransmisikan torsi melalui gesekan: beban penjepitan antara lubang hub dan OD poros harus cukup besar untuk menahan torsi puncak dalam kondisi operasi terburuk — pembalikan mendadak pada laju maksimum, deselerasi darurat dari lintasan cepat, beban kejut dari pemotongan agresif. Jika penjepitan tidak mencukupi, hub akan tergelincir. Tergelincir pada sumbu servo berarti kehilangan posisi, dan kehilangan posisi pada mesin CNC berarti suku cadang terbuang.

Alur pasak pada HC-SFS202BK mengubah mekanisme transmisi torsi sepenuhnya. Pasak menempati slot yang cocok di poros dan lubang hub; di bawah beban, ia menahan geser di seluruh penampang pasak. Torsi melewati pasak secara langsung, terlepas dari kontribusi gesekan apa pun dari penjepitan hub. Inilah sebabnya mengapa alur pasak standar dalam penggerak sabuk sinkron, aplikasi sprocket rantai, dan desain kopling apa pun di mana beban bersifat siklik, terbalik, atau terkena kejut — aplikasi di mana antarmuka gesekan saja akan membutuhkan gaya penjepitan yang jauh lebih tinggi untuk tetap andal dari waktu ke waktu.

Satu poin pemasangan yang berlaku pada ukuran rangka ini: selalu pasang hub menggunakan lubang berulir ujung poros daripada menekan atau mendorong hub dengan paksa. Baut penarik melalui lubang berulir menarik hub secara tegak lurus ke poros tanpa memberikan kejutan aksial. Beban benturan selama pemasangan hub berjalan melalui poros ke cakram encoder di bagian belakang motor dan dapat menyebabkan kerusakan encoder halus yang tidak memicu kesalahan segera tetapi memperpendek masa pakai encoder dan dapat menyebabkan alarm umpan balik intermiten di bawah getaran.

Rem Elektromagnetik

Rem pada HC-SFS202BK diterapkan pegas: tekanan pegas mekanis mengunci cakram gesekan terhadap pelat rem, dan DC 24V ke koil menahannya terbuka, memungkinkan rotasi poros bebas. Lepaskan 24V — kapan saja, karena alasan apa pun — dan pegas segera menutup. Tidak perlu logika kontrol, tidak perlu sinyal dari amplifier, tidak ada penundaan. Itulah arti aman dari kegagalan dalam konteks ini: keadaan default terkunci, dan daya diperlukan untuk menjaganya tetap terbuka.

Untuk sumbu 2kW yang membawa beban dengan komponen gravitasi yang berarti — slide perkakas vertikal, lengan yang menjuntai, sumbu Z dengan kepala spindel yang tidak seimbang — karakteristik terkunci default itulah yang dibutuhkan desain mesin yang aman. Sumbu menahan posisi melalui E-stop, pemadaman listrik, trip alarm, dan urutan pemeliharaan.

Urutan rem yang tepat melalui output MBR (interlock rem elektromagnetik) amplifier MR-J2S sangat penting. Sinyal MBR menunda pengaktifan rem sampai amplifier mengonfirmasi bahwa kecepatan sumbu telah turun di bawah ambang batas aman setelah deselerasi. Mengkabel relai rem langsung dari kontak E-stop — tanpa interlock MBR dalam sirkuit — akan menyebabkan pegas mengunci terhadap poros yang berputar. Pada 2kW dan puncak 28,6 Nm, benturan yang dihasilkan mempercepat keausan rem dan dapat menghasilkan beban kejut mekanis pada mekanisme yang digerakkan. Interlock MBR bukanlah pilihan; itulah cara rem dirancang untuk digunakan.

Encoder 17-Bit: Umpan Balik Halus pada 2000 rpm

Peningkatan encoder generasi J2-Super dari 14-bit (16.384 ppr pada seri HC-SF) menjadi 17-bit (131.072 ppr pada seri HC-SFS) bukanlah peningkatan inkremental. Delapan kali lebih banyak posisi per putaran memberikan data yang jauh lebih halus ke setiap bagian dari loop kontrol.

Pada 2.000 rpm — kecepatan terukur HC-SFS202BK — encoder mentransmisikan pembaruan posisi yang menyelesaikan langkah sudut yang jauh lebih kecil daripada perangkat 14-bit yang lebih lama. Amplifier MR-J2S menggunakan data ini untuk tiga tujuan secara bersamaan: estimasi kecepatan untuk loop kecepatan, perhitungan kesalahan mengikuti untuk loop posisi, dan referensi fase komutasi untuk vektor arus. Data yang lebih baik dalam setiap perhitungan berarti loop dapat disetel ke bandwidth yang lebih tinggi sambil tetap stabil, dan bandwidth yang lebih tinggi berarti koreksi kesalahan yang lebih cepat dan penolakan gangguan yang lebih baik selama siklus kerja.

Penghitung multi-putaran absolut terus melakukan tugasnya secara diam-diam di latar belakang. Didukung oleh baterai lithium A6BAT di amplifier MR-J2S, ia mengakumulasi data rotasi poros melalui setiap peristiwa daya dan menyimpannya tanpa batas selama baterai tetap sehat. Pada daya hidup berikutnya — baik setelah pemadaman terjadwal semalam, pemulihan berhenti darurat, atau kesalahan daya — sumbu membaca posisi absolutnya saat ini dan melaporkannya ke pengontrol tanpa gerakan pengembalian referensi apa pun. Untuk mesin yang menjalankan pergeseran produksi berkelanjutan atau memiliki persyaratan waktu mulai ulang yang ketat, menghilangkan siklus homing menghemat waktu produksi yang terukur selama setahun operasi.

Kompatibilitas Amplifier

HC-SFS202BK berpasangan dengan amplifier kelas MR-J2S-200. Tiga varian antarmuka mencakup arsitektur sistem utama yang digunakan dalam instalasi MELSERVO-J2S:

MR-J2S-200A menangani input perintah analog dan pulsa — pilihan standar untuk sistem CNC dan PLC yang menggunakan perintah kecepatan analog langkah/arah atau ±10V. Ia mendukung mode kontrol posisi, kecepatan, dan torsi serta menyertakan antarmuka RS-232C untuk perangkat lunak pengaturan MR Configurator.

MR-J2S-200B terhubung ke pengontrol gerakan Mitsubishi melalui bus serial serat optik SSCNET. Dalam sistem multi-sumbu di mana semua sumbu dikoordinasikan melalui pengontrol gerakan seri A atau Q, amplifier tipe B menerima data lintasan melalui jaringan dan mengeksekusinya secara lokal. Bus serat optik menghilangkan jalur kabel encoder antara pengontrol dan setiap amplifier — umpan balik posisi kembali melalui jaringan yang sama.

MR-J2S-200CP menggabungkan tabel titik bawaan untuk pemosisian mandiri. Hingga 31 posisi dapat diprogram langsung ke dalam amplifier menggunakan MR Configurator, dengan perintah I/O memilih titik target dan memicu gerakan. Varian ini cocok untuk mesin di mana pengontrol gerakan khusus tidak diperlukan dan fungsi pemosisian terindeks sederhana sudah cukup.

HC-SFS202BK tidak kompatibel dengan amplifier MR-J2-200 generasi pertama (yang tidak dapat membaca encoder J2S 17-bit), maupun dengan amplifier MR-J3 atau MR-J4, yang menggunakan antarmuka encoder yang berbeda. Untuk mesin yang menjalankan amplifier MR-J2 asli, HC-SF202BK (motor generasi J2 dengan encoder 14-bit) adalah alternatif yang tepat.

Seri HC-SFS 2000 rpm — Di Mana 202BK Berada

HC-SFS202BK berada di bagian bawah rentang flensa 176 × 176 mm — jejak pemasangan fisik yang sama dengan motor 352, 502, dan 702 di atasnya. Ini penting bagi perancang mesin yang merencanakan jalur peningkatan atau mempertahankan desain standar flensa di berbagai sumbu: pola baut dan diameter pilot tidak berubah antara 2kW dan 7kW dalam kelas flensa ini.

Pada setiap titik kapasitas, akhiran varian menunjukkan tipe poros dan rem:

• Tanpa akhiran / B = poros lurus / poros lurus dengan rem
• K / BK = poros berpasak / poros berpasak dengan rem

Oleh karena itu, HC-SFS202BK adalah versi poros berpasak yang dilengkapi rem pada 2kW — konfigurasi untuk sumbu yang membutuhkan kedua fitur secara bersamaan.

Aplikasi Khas

Sumbu pemosisian sekunder VMC dan HMC. Pada pusat pemesinan vertikal dan horizontal, sumbu sekunder — penggerak meja putar, trunnion sumbu B, mekanisme penjepitan palet — umumnya menggunakan motor servo 2kW dalam kelas inersia sedang. Poros berpasak cocok untuk penggerak jala roda gigi langsung atau sabuk sinkron yang umum dalam desain sumbu putar; rem menahan sumbu secara mekanis di antara posisi indeks selama bagian pemotongan siklus.

Pengindeksan stasiun perakitan otomatis. Meja putar indeks yang digerakkan servo dalam otomatisasi perakitan berputar dengan cepat melalui posisi sudut tetap, berhenti di setiap stasiun sementara operasi perakitan terjadi, lalu mengindeks lagi. Rem menahan meja selama jeda tanpa mengandalkan torsi servo — dan encoder absolut mengonfirmasi posisi sudut yang tepat di setiap stasiun tanpa pengembalian referensi saat awal giliran.

Sumbu penggerak mesin pengemas. Penggerak film, mekanisme segel silang, dan sumbu pengumpanan produk pada jalur pengemasan menggunakan penggerak servo 2kW dalam operasi siklus tinggi berkelanjutan. Antarmuka sabuk sinkron pada sumbu ini biasanya memerlukan poros berpasak pada puli penggerak untuk mencegah tegangan sabuk memutar hub puli. Peringkat IP65 menangani lingkungan pencucian yang umum di pengemasan makanan dan farmasi.

Penggerak sambungan robot Kartesius. Sistem robot Kartesius dan SCARA multi-sumbu menggunakan motor servo berkapasitas sedang pada sumbu translasi dan rotasi utama. Poros berpasak cocok untuk kopling poros presisi yang umum dalam desain sambungan robot; rem memberikan penahan posisi yang aman selama mode pengajaran dan urutan pemadaman daya.

Pengindeksan turret bubut CNC. Pengindeksan turret yang digerakkan servo pada pusat pemesinan CNC memerlukan pemosisian sudut yang cepat dan akurat diikuti oleh penahan mekanis yang kuat saat alat yang dipilih beroperasi di bawah gaya pemotongan. Pada torsi berkelanjutan 9,55 Nm dan puncak 28,6 Nm, HC-SFS202BK menangani inersia turret multi-posisi standar dan memberikan torsi penahan yang dibutuhkan untuk menahan beban pemotongan di antara siklus indeks.

Baru Dalam Kotak, Segel Pabrik

HC-SFS202BK ini tiba dalam kemasan asli Mitsubishi — karton luar tersegel, kemasan busa internal tidak terganggu, penutup pelindung ujung poros, dan semua penutup konektor terpasang. Segel pabrik berarti tidak ada instalasi sebelumnya, tidak ada riwayat termal yang terakumulasi di kumparan, tidak ada keausan bantalan dari penggunaan sebelumnya. Segel minyak di titik tembus poros dan perlindungan housing IP65 keduanya dalam kondisi seperti saat diproduksi.

Untuk mesin produksi yang menunggu suku cadang ini untuk melanjutkan operasi, stok baru dalam kotak berarti pengiriman segera daripada waktu penyelesaian perbaikan. Untuk stok pemeliharaan terencana, unit yang disegel pabrik disimpan dengan andal dalam kondisi yang tepat — suhu stabil, kelembaban rendah, tanpa getaran — selama beberapa tahun. Setelah lima tahun penyimpanan, rotasi poros manual yang lambat sebagai bagian dari pemeriksaan pra-pemasangan membantu mendistribusikan kembali gemuk bantalan sebelum daya pertama kali dinyalakan.

Pertanyaan yang Sering Diajukan

T1: Amplifier mana yang kompatibel dengan HC-SFS202BK?

HC-SFS202BK memerlukan amplifier kelas MR-J2S-200 dari platform MELSERVO-J2S. Tiga varian utama adalah MR-J2S-200A (perintah analog/pulsa serbaguna), MR-J2S-200B (bus serat optik SSCNET untuk pengontrol gerakan Mitsubishi), dan MR-J2S-200CP (fungsi pemosisian bawaan). Semua mendukung encoder serial 17-bit. Motor ini tidak kompatibel dengan amplifier MR-J2-200 asli atau dengan amplifier MR-J3 / MR-J4.

T2: Apa perbedaan antara HC-SFS202BK dan HC-SFS202B?

Kedua motor identik dalam setiap spesifikasi — 2kW, pengenal 9,55 Nm, puncak 28,6 Nm, encoder 17-bit, flensa 176 × 176 mm, persyaratan amplifier yang sama, peringkat IP65 yang sama. Satu-satunya perbedaan adalah poros. HC-SFS202B memiliki poros lurus polos untuk kopling penjepit gesekan. HC-SFS202BK memiliki alur pasak yang dimesin untuk transmisi torsi pasak-dan-hub yang positif. Pilih sepenuhnya berdasarkan antarmuka kopling yang dibutuhkan oleh mekanisme yang digerakkan.

T3: Apakah rem elektromagnetik cukup kuat untuk menahan sumbu di bawah beban gravitasi?

Rem adalah perangkat penahan yang aman dari kegagalan yang dinilai untuk menahan poros motor tetap diam di bawah beban statis sumbu saat istirahat — asalkan torsi gravitasi yang tidak seimbang pada poros motor tidak melebihi sekitar 70% dari torsi terukur motor (sekitar 6,7 Nm untuk motor ini). Ambang batas ini berasal dari panduan Mitsubishi yang dipublikasikan untuk aplikasi sumbu vertikal. Untuk beban yang menghasilkan torsi tidak seimbang yang lebih tinggi, penyeimbang tambahan harus digunakan bersama dengan rem daripada hanya mengandalkan rem.

T4: Baterai apa yang dibutuhkan encoder 17-bit, dan di mana ia dipasang?

Encoder absolut mempertahankan posisi multi-putaran melalui pemadaman daya menggunakan baterai lithium Mitsubishi A6BAT, yang dipasang di dalam amplifier servo MR-J2S — bukan di motor. Baterai yang sehat mempertahankan posisi absolut tanpa batas melalui gangguan daya apa pun, menghilangkan siklus homing saat mulai ulang. Ketika amplifier menunjukkan alarm baterai lemah, ganti A6BAT selama jendela pemeliharaan berikutnya sebelum pengosongan penuh menyebabkan hilangnya posisi absolut.

T5: Bisakah HC-SFS202BK menggantikan HC-SFS152BK jika motor berkapasitas lebih tinggi diperlukan?

Kedua motor menggunakan platform amplifier MR-J2S yang sama dan membawa encoder absolut 17-bit, tetapi mereka memerlukan peringkat amplifier yang berbeda — HC-SFS152BK berpasangan dengan MR-J2S-200 (yang juga mencakup 202), sementara peningkatan kapasitas berarti mengonfirmasi amplifier yang ada dapat menangani arus terukur motor 2kW. Lebih penting lagi, mengganti motor 1,5kW dengan motor 2kW juga mengubah ukuran flensa 176 mm dibandingkan dengan flensa 130 mm pada HC-SFS152BK — ini bukan ukuran flensa yang sama. 202BK menggunakan flensa 176 × 176 mm; 152BK menggunakan flensa 130 × 130 mm. Penggantian motor antara kedua titik kapasitas ini memerlukan perubahan pada pelat pemasangan motor, bukan hanya parameter amplifier.
