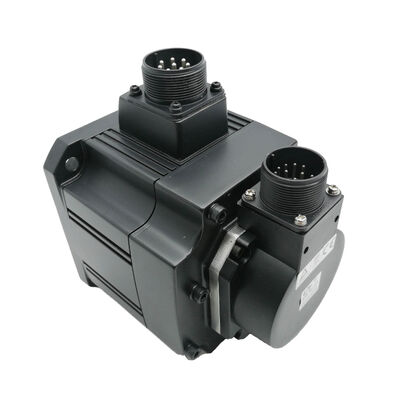

Mitsubishi HC-SF502B (HCSF502B) — Motor Servo AC 5kW dengan Rem Elektromagnetik, Seri MELSERVO J2

Identifikasi Produk

Nomor Suku Cadang: HC-SF502B

Juga Dicari Sebagai: HCSF502B, HC-SF502B

Seri: Seri Mitsubishi MELSERVO HC-SF (Generasi J2)

Jenis Motor: Motor Servo Tanpa Sikat AC dengan Rem Elektromagnetik

Kondisi: Baru dalam Kotak, Disegel Pabrik

Apa Motor Ini

The Mitsubishi HC-SF502B adalah motor servo AC dengan inersia sedang 5 kilowatt dari seri MELSERVO HC-SF — keluarga motor yang dipasangkan dengan penguat servo generasi MELSERVO-J2 Mitsubishi. Dengan daya 5kW dan kecepatan terukur 2.000 rpm, motor ini berada di puncak jangkauan standar HC-SF 2000 rpm, menghasilkan torsi terukur berkelanjutan 23,9 Nm dengan flensa 176 × 176 mm yang standar di seluruh platform servo Mitsubishi berkapasitas tinggi.

Huruf "B" pada nomor suku cadang mengidentifikasi rem elektromagnetik yang diterapkan pegas, rilis DC 24V yang terpasang pada varian ini — perangkat penahan yang diperlukan untuk setiap sumbu di mana gravitasi atau beban proses akan menyebabkan gerakan yang tidak terkontrol saat servo mati atau berhenti darurat. Tanpa rem, motor ini adalah HC-SF502; identik secara mekanis dan elektrik dalam segala hal lain, tetapi tanpa penahan fail-safe. HC-SF502B adalah pilihan yang tepat untuk sumbu Z vertikal, kolom palet, rakitan quill, dan sumbu horizontal apa pun dengan defisit gesekan yang signifikan saat diam.

Spesifikasi Teknis

Seri HC-SF: Inersia Sedang, Keandalan Maksimum

Mitsubishi mengorganisir keluarga motor MELSERVO-nya berdasarkan dua variabel utama: kapasitas dan kelas inersia. Seri HC-SF menempati pita inersia sedang, kapasitas sedang hingga besar — motor yang dirancang untuk sumbu mesin perkakas nyata daripada perakitan ringan atau pengemasan. Di mana seri HC-MF dan HC-UF memprioritaskan inersia rotor ultra-rendah untuk gerakan titik-ke-titik yang cepat, HC-SF menerima rotor yang sedikit lebih berat sebagai ganti stabilitas termal yang lebih baik di bawah beban berkelanjutan, pengiriman torsi yang lebih halus pada kecepatan rendah, dan respons yang lebih pemaaf terhadap variasi beban dunia nyata yang khas dari pekerjaan pemesinan dan pembentukan.

Dengan daya 5kW, HC-SF502B adalah anggota berdaya tertinggi dari keluarga HC-SF standar 2000 rpm. Input kelas AC 200V 3-fasa adalah standar untuk jangkauan kapasitas ini — pasokan satu fasa tidak ditentukan atau praktis pada tingkat daya ini. Segel minyak yang terpasang di badan motor melindungi bantalan poros dari cairan pemotong, kabut pelumas, dan air pencuci, menjaga motor tetap sesuai dengan IP65 di seluruh panjang poros termasuk antarmuka segel.

Rem Elektromagnetik — Apa Fungsinya dan Mengapa Penting

Rem yang diterapkan pegas pada HC-SF502B adalah perangkat penahan, bukan rem perlambatan. Perbedaan ini penting untuk spesifikasi dan pemeliharaan.

Selama operasi normal, arus DC 24V menahan rem terbuka terhadap beban pegas — poros berputar bebas dan penguat mengontrol semua perlambatan. Ketika DC 24V dilepas (e-stop, servo-off, kehilangan daya), pegas mengaktifkan rem dan menahan poros. Rem dirancang untuk menahan posisi, bukan untuk menghentikan beban yang bergerak. Menjalankan sumbu yang diberi daya ke rem akan menyebabkan keausan dini pada permukaan gesekan; servo harus memperlambat beban hingga berhenti sebelum pengaktifan rem adalah praktik yang benar.

Untuk sumbu vertikal seperti kolom Z dan kepala quill pada pusat pemesinan, rem adalah wajib. Ketika penguat servo dilepas dayanya — baik melalui urutan akhir program normal, trip alarm, atau kegagalan daya — torsi motor turun menjadi nol dalam milidetik. Pada sumbu vertikal dengan beban tidak seimbang yang signifikan, itu berarti peristiwa jatuh bebas. Rem HC-SF502B mencegah hal itu dengan mengunci poros secara fisik setiap kali tegangan penahan tidak ada.

Pasokan DC 24V ke koil rem harus disambungkan melalui penyerap lonjakan (surge absorber) khusus pada terminal koil. Koil rem adalah beban induktif; lonjakan tegangan saat rem dilepas atau diaktifkan dapat merusak kontak relai dan sirkuit I/O penguat jika tidak diredam. Ini adalah praktik standar dalam panduan pengkabelan Mitsubishi untuk motor yang dilengkapi rem dan tidak boleh dilewati dalam instalasi lapangan.

Catatan sirkuit rem untuk pemeliharaan

Pasokan daya rem dan motor terpisah. Pada sirkuit berhenti darurat, rem harus tetap diberi daya (yaitu, terbuka) sampai sumbu telah melambat hingga berhenti. Mengaktifkan rem saat motor masih mendorongnya menciptakan beban kejut mekanis pada cakram rem dan poros motor — peristiwa berulang seperti ini akan secara signifikan memperpendek masa pakai rem dan pada akhirnya dapat mengakibatkan kerusakan poros atau kopling. Output interlock rem penguat MELSERVO J2 (sinyal MBR) memberikan waktu yang tepat untuk pengaktifan rem; selalu gunakan sinyal ini untuk mengontrol relai rem daripada menyambungkannya langsung dari sirkuit e-stop utama.

Penguat yang Kompatibel dan Konteks Sistem

HC-SF502B adalah motor generasi MELSERVO-J2 dan dipasangkan dengan penguat servo seri MR-J2 dalam kelas kapasitas 500A. Penguat seri MR-J2S (J2-Super) juga kompatibel dengan motor HC-SF, karena J2S mempertahankan kompatibilitas mundur dengan protokol encoder dan skema koneksi era motor J2. Ini berarti bahwa mesin yang awalnya dibangun dengan penguat MR-J2 dapat ditingkatkan ke penguat MR-J2S sambil mempertahankan motor HC-SF502B yang ada — jalur migrasi praktis yang umum terjadi saat generasi J2S diperkenalkan.

Encoder absolut 14-bit (16.384 ppr) pada seri HC-SF adalah perangkat umpan balik generasi lama dibandingkan dengan encoder 17-bit (131.072 ppr) yang ditemukan pada motor HC-SFS yang lebih baru. Untuk aplikasi yang dilayani oleh motor ini — kontrol sumbu mesin perkakas pada kecepatan terukur hingga 2.000 rpm — encoder absolut 14-bit memberikan resolusi yang cukup untuk pemosisian yang akurat. Fitur absolut berarti bahwa mesin tidak memerlukan siklus homing setelah daya dipulihkan jika baterai penguat telah mempertahankan data posisi absolut.

Aplikasi Khas pada Mesin Perkakas dan Peralatan Industri

Sumbu Z pusat pemesinan vertikal. Kolom quill atau slide Z pada VMC adalah aplikasi kanonik untuk motor servo yang dilengkapi rem. Saat diam di antara pemotongan, sumbu Z menanggung berat kepala spindel dan perkakas yang terpasang. HC-SF502B menahan beban tersebut melalui rem elektromagnetik setiap kali servo tidak aktif, melindungi mesin dan benda kerja dari gerakan yang tidak disengaja.

Palet pusat pemesinan horizontal dan sumbu W. Penggerak palet HMC dan sumbu kepala facing menggunakan logika yang sama: kapasitas tinggi untuk memindahkan palet besar dengan cepat, rem untuk menahan posisi selama pengaktifan spindel, dan torsi berkelanjutan yang cukup untuk mempertahankan laju umpan selama siklus pemotongan.

Mesin bubut CNC besar — sumbu tailstock dan turret. Mekanisme indeks turret pada pusat pembubutan besar mendapat manfaat dari output 5kW untuk pengindeksan yang cepat dan tegas. Di mana geometri pemasangan turret menciptakan beban offset pada posisi indeks tertentu, rem memberikan jaminan penahanan saat klem turret terpasang.

Meja pemosisian dan jalur transfer. Sistem transfer palet berat, mesin transfer putar, dan jalur transfer multi-stasiun sering menggunakan pemosisian yang digerakkan servo dengan persyaratan penahanan daya mati antar stasiun — persis siklus kerja yang diukur oleh HC-SF502B.

Sumbu back-gauge mesin press dan bending. Back-gauge pada mesin press brake dan mesin lipat memerlukan Z-stop untuk tetap tepat pada posisinya saat siklus press berlangsung. Kunci servo memberikan penahanan sementara rem hadir sebagai cadangan fail-safe.

Stok Baru dalam Kotak: Apa Arti "Disegel Pabrik"

Motor servo Mitsubishi baru dalam kotak mempertahankan kemasan asli Mitsubishi — penyangga busa bagian dalam, karton luar, penutup ujung poros pelindung, dan penutup konektor. Motor belum diberi daya, disimpan di rak dalam orientasi operasi, atau dikenai torsi pemasangan apa pun pada poros atau terminal rem. Untuk pembuat mesin yang membangun peralatan baru atau tim fasilitas yang menyimpan stok cadangan strategis, ini adalah kondisi awal yang benar.

Gemuk bantalan pada motor yang disimpan tidak mengalami degradasi yang berarti selama beberapa tahun jika kondisi penyimpanan wajar (sejuk, kering, bebas getaran). Untuk penyimpanan yang diperpanjang lebih dari lima tahun, panduan Mitsubishi sendiri menyarankan rotasi poros manual secara berkala untuk mendistribusikan kembali pelumas bantalan dan inspeksi sebelum daya pertama kali dinyalakan. Untuk motor yang langsung masuk ke dalam rakitan mesin atau inventaris cadangan jangka pendek, stok baru yang disegel pabrik siap dipasang tanpa layanan pra-pemasangan apa pun.

Tinjauan Seri HC-SF — Jangkauan 2000 rpm

Semua model dalam tabel ini memiliki input kelas AC 200V, kecepatan terukur 2.000 rpm, encoder absolut 14-bit, peringkat IP65, dan poros tersegel minyak. Ukuran flensa meningkat pada kapasitas yang lebih tinggi — model 352 dan 502 menggunakan rangka flensa 176 × 176 mm yang lebih besar yang sama dengan motor seri HC-SFS dengan kapasitas yang setara.

FAQ

Q1: Penguat servo apa yang kompatibel dengan HC-SF502B?

HC-SF502B kompatibel dengan penguat seri MR-J2 dan MR-J2S Mitsubishi pada peringkat kapasitas 500A (5kW). Penguat J2S mempertahankan kompatibilitas mundur dengan antarmuka encoder 14-bit motor HC-SF, sehingga kedua generasi dapat menggerakkan motor ini. Motor ini tidak kompatibel dengan penguat seri MR-J3 atau MR-J4, yang menggunakan protokol komunikasi dan antarmuka encoder yang berbeda.

Q2: Bagaimana rem elektromagnetik perlu disambungkan dan dikontrol?

Rem memerlukan pasokan DC 24V yang aktif selama operasi servo normal (rem terbuka). Melepaskan 24V menyebabkan pegas mengaktifkan dan menahan poros. Koil rem harus disambungkan melalui penyerap lonjakan untuk melindungi sirkuit yang berdekatan. Untuk waktu yang tepat, gunakan output MBR (interlock rem) penguat untuk mengontrol relai rem — ini memastikan rem tidak aktif sampai motor melambat hingga berhenti, mencegah keausan yang tidak perlu pada permukaan gesekan rem.

Q3: Apa perbedaan antara HC-SF502 dan HC-SF502B?

Secara elektrik dan mekanis keduanya identik kecuali HC-SF502B menggabungkan rem penahan elektromagnetik yang diterapkan pegas dan fail-safe. Rem menambah panjang pada badan motor dan memerlukan pasokan DC 24V terpisah. Gunakan varian rem pada semua sumbu vertikal dan sumbu horizontal apa pun di mana gaya penahan eksternal diperlukan saat servo mati atau kegagalan daya.

Q4: Apakah HC-SF502B dapat dipertukarkan dengan HC-SFS502 atau motor Mitsubishi yang lebih baru?

HC-SF502B dan HC-SFS502 memiliki ukuran flensa dan dimensi poros yang sama, sehingga pemasangan mekanis kompatibel. Namun, antarmuka encoder berbeda — HC-SF menggunakan protokol encoder 14-bit, sedangkan HC-SFS menggunakan encoder serial 17-bit. Menukarnya memerlukan generasi penguat yang cocok. HC-SF502B bukanlah pengganti plug-in untuk motor seri HC-SFS, HF-SP, atau HG-SR, yang menggunakan keluarga penguat yang sama sekali berbeda.

Q5: Apakah encoder absolut memerlukan baterai, dan bagaimana posisi absolut dipertahankan?

Ya. Encoder absolut 14-bit HC-SF502B memerlukan cadangan baterai — biasanya sel A6BAT yang terpasang di penguat servo yang dipasangkan — untuk mempertahankan data posisi absolut selama periode mati daya. Jika baterai habis atau penguat telah tanpa daya untuk waktu yang lama, data posisi absolut dapat hilang, mengharuskan mesin untuk melakukan siklus re-homing (kembali ke referensi) sebelum melanjutkan operasi normal. Periksa kondisi baterai sebagai bagian dari interval pemeliharaan terjadwal apa pun
